Тиски слесарные устройство схема


Слесартные тиски: ГОСТ, устройство, видео

Слесарные тиски – это приспособление для закрепления заготовок при обработке ручным или механическим способом. Выпускаются они в соответствии с ГОСТ. Как правило, имеют стальные детали, иногда допускается использование чугуна.

Слесарные тиски

Конструкция

Слесарные тиски настольные изготавливаемые по ГОСТ 4045-75 имеют такие основные конструкционные элементы:

  1. неподвижная губка (как правило, оборудована наковальней) и подвижная.
  2. основание.
  3. зажимной винт.
  4. сменные щёчки (пластинки) с насечкой.
  5. поворотная рукоятка.

Устройство слесарных тисков

Кроме них в конструкцию могут входить и другие элементы, которые будут менять модификацию и специализацию устройства.

Основной параметр, который имеют слесарные тиски, — это максимально возможное расстояние между щёчками. Оно определяет наибольший размер заготовки, закреплённой в устройстве.

Все детали зажимного устройства стальные. Чугун, из-за своей хрупкости, используется намного реже. Особенно, когда слесарные тиски используют, как наковальню. А стальные детали способны переносить ударные нагрузки без разрушения.

Виды слесарных тисков

Слесарные тиски имеют такие наиболее распространённые виды, выпускаемые в соответствии с ГОСТами:

  1. Стуловые. Их особенностью является способ раздвижения губок. Подвижная — отдаляется от неподвижной не по прямой, а по дуге с большим радиусом окружности. Недостаток данной конструкции – это удержание обрабатываемой детали не всей плоскостью щёчек: узкая – зажимается верхним краем накладок, а широкая, требующие сильного раздвижения губок, — нижним краем. Другая отличительная особенность устройства — это возможность крепления только на краю верстака.
  2. Ручные. Это маленькое устройство, предназначенное для удержания его в руках слесаря. Очень удобные для крепления небольших заготовок при обработке их в сверлильных станках или ручным способом с частым переворачиванием. Бывают нескольких типов: пружинные, шарнирные, с коническим креплением.
  3. Параллельные. Их выпуск регламентирован ГОСТ 4045-75. Особенность и удобство этого механизма заключается в способе раздвижения губок. Подвижная — отдаляется от неподвижной равномерно (параллельно, отсюда и название). Размер заготовки не влияет на то, какая часть щёчек будет её удерживать. Кроме того, такой вид устройства позволяет устанавливать его в любом месте верстака (и посредине тоже) и даже на полу. Имеет несколько типов конструкции: поворотные, неповоротные, со свободным ходом. Поворотные отличаются от неповоротных только способностью вращательного смещения на произвольный угол относительно основания. Это делает их более удобными в эксплуатации. Слесарные тиски со свободным ходом обеспечивают очень быстрое и удобное закрепление заготовки. Одним поворотом рукоятки освобождается зубчатая гайка из зацепления с пиловидными рейками; движением на себя – освобождается подвижная губка, которая устанавливает рабочий зазор между щёчками; движением от себя фиксируется заготовка; поворотом рукоятки зажимается.

[Not a valid template]

Поворотные параллельные слесарные тиски — конструкционные особенности

Массивное основание устройства имеет три уха с отверстиями. Их назначение – это закрепления устройства на верстаке с помощью болтов. Основание может быть стальным или чугунным, так как оно не несёт ударных нагрузок. Верстак, стол или бревно, к которому будут крепить устройство, должно иметь большой вес, быть устойчивым и труднопереворачиваемым. Устанавливать приспособление нужно на горизонтальной поверхности поворотной рукояткой к краю. Самое удобное положение – это, когда поворотная рукоятка свободно вращается без перекидывания и не задевает за край верстака.

Неподвижная губка в своём основании имеет два винта, которые предназначены для фиксирования её положения относительно основания. После ослабления обеих винтов, механизм слесарных тисков можно поворачивать за и против часовой стрелки на произвольный угол (до 120°) относительно основания. После установки необходимого рабочего положения, фиксирующие винты необходимо затянуть.

В верхней части неподвижная губка переходит в плоскость, которая имеет назначение наковальни. Именно пользование слесарными тисками, изготовленными по ГОСТ 4045-75, как наковальней обуславливает использование стальных составляющих.

Скачать ГОСТ 4045-75 «Тиски слесарные с ручным приводом»

Часть верхней губки в месте зажима заготовки оборудована сменной щёчкой. Она крепится посредством двух винтов с потайными головками. Полное закручивание винтов не приводит к неподвижности накладки. Это необходимо для того, чтобы заготовка не повреждалась при сильном закручивании зажимного винта. Щёчки всегда стальные, даже если другие части выполнены из чугуна. Сменные накладки закаляются и могут иметь насечки двух видов: крестообразной или точечной. При закреплении мягких материалов, их поверхность может повреждаться насечкой. Если это критично, то можно использовать на щёчках мягкие прокладки (из дерева, алюминия). Кроме того, при закреплении деталей, имеющих форму близкую к сферической или цилиндрической, рекомендуется устанавливать щёчки специальной геометрической формы вместо обычных плоских, которые тоже предусмотрены ГОСТом.

Подвижная губка тоже оборудована аналогичной стальной щёчкой с насечкой. Своё прямолинейное перемещение она обеспечивает наличием направляющим пустотелым прямоугольным параллелепипедом (хоботом), который движется сквозь прямоугольное отверстие в неподвижной губке (направляющий хобот и отверстие могут быть и другой формы – полукруглой, трапецевидной).

Фиксация заготовки и перемещение подвижной губки осуществляется благодаря винту, который вращают с помощью поворотной рукоятки. Винт может иметь различный шаг резьбы. Чем он мельче, тем более точно можно зажать заготовку.

При закреплении заготовки нельзя пользоваться накладками или удлинителями для поворотной рукоятки. Это может привести к поломке витков на зажимном винте (сорвать резьбу).

Пневматические параллельные слесарные тиски

Выпуск таких приспособлений регламентирован ГОСТ 12.2.029-77. Конструкционно это приспособление отличается от обычного зажимного слесарного механизма (изготовленного по ГОСТ 4045-75) только наличием пневматического привода, который обеспечивает высокую скорость работы (2-3 с для одного закрепления), одинаковое зажимное усилие и исключает применение большой физической силы. Управление осуществляется с помощью рычага или педали.

Устройство слесарных тисков

Для того чтобы понять, для чего служат тиски, стоит рассмотреть устройство тисков для слесарных работ. Используют их для прочной и неподвижной фиксации деталей. Без тисков даже хороший мастер будет беспомощен. Этот инструмент стал незаменимым и в домашней мастерской, и на производстве. За долгие годы существования тиски претерпевали множество изменений, но основной принцип остался неизменным – надежное крепление между раздвижными плоскостями.

Слесарные тиски широко используется в домашнем хозяйстве и заводских цехах для надежной фиксации деталей.

Структура данного инструмента

Тиски изготавливаются разнообразных моделей и форм. Используются они также очень широко, от домашних хозяйств до заводских цехов.
Несмотря на разнообразие существующих разновидностей такого инструмента как тиски, все данные типы инструмента включают в себя следующие детали:

  • подвижная губка;
  • неподвижная губка;
  • винтовой зажим;
  • пружина;
  • ручка винтового зажима;
  • втулка;
  • механизм крепления к верстаку;
  • сменные накладки.

Основные рабочие части тисков.

Слесарные тиски изготавливаются из стали углеродистой или из серого чугуна. Устройство крепится к столу или к специально предназначенной подставки болтами или специальными зажимами. Закрепляется обычно одна из губок инструмента, которая так и называется – неподвижная. В свою очередь, к ней определенным образом приставляется подвижная губка.

Сообщаются они между собой винтом с прямой резьбой. Эта деталь приводится в движение рукояткой. Процесс вращения винта приближает или удаляет подвижную губку по отношению к неподвижной. Благодаря этому появляется возможность удерживать между губками ту или иную заготовку. Обычно на обратной части устройства располагается наковальня для того, чтобы можно было увеличить возможности в обработке деталей.
Определенный вид устройств может быть применен в зависимости от того, каков характер исполняемой.

Основные типы данного инструмента

Рассмотрим самые распространенные из слесарных тисков.

  1. Стуловые тиски. Обычно данные типы тисков используются, когда нужно выполнить тяжелую работу там, где нужно бить, расклепывать, гнуть и т.д. Называются они так потому, что крепление их выглядит как стул. Первоначально их крепили к деревянному основанию.

Позже их приспособили к установке на металлических верстаках. Конструктивное отличие от остальных зажимных устройств в том, что неподвижную губку крепят в двух местах. К горизонтальной плоскости она крепится с помощью особой планки, называемой лапкой, а нижняя, удлиненная часть, может крепиться к ножке стола или верстака.

Чертеж слесарных тисков.

Такой способ крепежа делает их устойчивыми к сильным боковым ударам. Другая губка подвижная. Завинчивая прижимной винт, тиски удерживают ту или иную деталь обеими губками. Отвинчивание сопровождается тем, что под давлением пружины подвижная губка облегчает действие тисков на обрабатываемую деталь. Чтобы тиски не гнулись и не ломались, их не выливают, а отковывают из специальной углеродистой стали.

Ширина губок может быть изменена и использована в зависимости от того, каковы размеры тисков. Обычно пользуются губками 100 мм, 130 мм, 150 мм, 180 мм. Также стуловые тиски разделяются по другим характеристикам, например, эта классификация зависит от наибольшего размера деталей, которые можно обработать. Различают несколько типов с раскрытием губок на 90 мм, 130 мм, 150 мм и 180 мм.

Рабочими частями тисков являются пластины, расположенные в верхней части губок в специальных выемках.

Пластины выковываются, на одной из поверхностей делаются насечки для крепкого захвата детали. К губкам пластины они или привариваются, или закрепляются с помощью болтов. Для этого в пластинах делаются отверстия с углублениями для головок болтов.
Стуловые тиски имеют как преимущества (простота крепления и надежность), так и недостатки. Такого вида инструмент предназначен для работы с грубыми материалами и совершенно не годится для тонкой работы. Дело в том, что зажимные пластины губок не всегда располагаются параллельно друг к другу и при зажиме врезаются в деталь и портят ее поверхность вмятинами.

Виды слесарных тисков.

Такая конструкция позволяет зажимать тонкие детали только верхними краями накладок, а толстые – только нижними частями. От этого крепость зажима уменьшается. Чтобы этого избежать, винт затягивают сильнее. Этого усилия может не выдержать поверхность обрабатываемой детали.

Бывают так называемые параллельные тиски. Вернее нужно было бы сказать, с параллельными губками. В этой конструкции постарались исправить недостаток стуловых тисков. Этот вид зажимных механизмов стал самым используемым и удобным в работе. Изготавливают их из чугуна и из специальной эластичной углеродистой стали. Перед покупкой или началом работы с тисками желательно разобраться, из чего сделан данный агрегат. Изделия из чугуна более хрупкие и к ним нужно особое отношение. Чугун не любит ударов. Кроме того, на слесарных станках не следует обрабатывать нагретые детали. При остывании размер заготовки изменяется, что может привести к травмированию мастера.

Виды параллельных тисков

Слесарные тиски этого типа делятся на стационарные и поворотные.

Неповоротные тиски крепятся к верстаку, и работать на них можно только в одном положении. Чтобы изменить угол обрабатываемой детали, нужно ослабить винтовой зажим с помощью прижимного винта, поменять положение детали и снова зажать ее губками.

Чтобы избежать постоянного изменения положения детали, изобрели инструмент данного типа с поворотным основанием. Устроены они таким образом: основание тисков жестко крепится к верстаку. С ним присоединяется поворотная часть неподвижной губки с помощью регулировочного винта с рукояткой. При ослаблении этого винта тиски можно поворачивать вокруг вертикальной оси. Разные модели поворачиваются на разный угол – от 60 до 360°.

В неподвижной губке сделано отверстие прямоугольной формы, куда вводится прижимной винт подвижной губки. Двигаясь в этом отверстии с помощью винта, губки приближают и отдаляют прижимные накладки строго параллельно друг к другу. Такой способ зажима позволяет полностью контролировать обрабатываемую деталь.
Так как корпус выполнен из чугуна, для увеличения службы инструмента накладки изготавливают из стали. Их крепят в верхних частях губок с помощью болтов. На рабочей поверхности накладок делают насечки для более плотного зажима обрабатываемой детали. Когда нужно делать финишную обработку, на стальные накладки ставят пластины из мягкого металла. Они предохраняют деталь от вмятин и царапин.

Плюсы и минусы данных инструментов

Чаще всего на практике применяются параллельные поворотные и неповоротные инструменты с задней неподвижной губкой и передней неподвижной губкой.

http:

Вместе с указанными преимуществами таких тисков есть существенный недостаток – слабая крепость губок. Вот почему для осуществления трудной работы инструменты данного типа не годятся. Для мелкой и точной работы изготавливают тиски, которые иногда называют ручными, с размером губок 35 мм, 40 мм, 50 мм и 56 мм. Раскрываются они соответственно на 28 мм, 30 мм, 40 мм, 50 мм и 55 мм. Устроены они по тому же принципу, что и стуловые тиски. Крепление детали производится между губами винтом с поворотным барашком, а для разжимания, кроме винта, между губками установлена пружина из углеродистой стали марки У7 или марки 65Г.
Используют ручные тисочки для крепления деталей с удержанием их руками (обеими или одной). Ими пользуются тогда, когда обрабатываемую деталь неудобно или опасно держать в руках. Для того чтобы работа с мелкими деталями двумя руками могла осуществляться более точно, зажимают ручные тисочки в обычные, расположенные параллельно.

Еще одна разновидность слесарных тисков – трубные. Плоские рабочие накладки обычных тисков не в состоянии крепко зажать деталь круглой формы. Площадь соприкосновения накладок с трубой очень мала и обработать ее становится практически невозможно. Такие инструменты специально созданы для этой цели. Вогнутая форма губок позволяет плотно зажать трубу или другую круглую деталь.

При крепеже деталей не рекомендуется увеличивать силу зажима с помощью дополнительных наставок к рукояти винта. Не стоит одевать на рукоять трубу или заменять ее стальным прутом большей длины. Оригинальная рукоять рассчитана именно для зажима руками, поэтому при увеличении нагрузки можно вывести инструмент из строя.

Тиски. Виды и устройство. Работа и применение. Как выбрать

Тиски – это механическое устройство, с помощью которого обеспечивается надежная фиксация заготовок для их обработки. Они применяются в слесарном и столярном деле. Инструмент изготовляется из металла или дерева. Он бывает как компактным, так и массивным, что обусловлено его предназначением. С помощью тисков можно обеспечить жесткий временный крепеж для обработки деталей при пилении, сверлении или строгании.

Из чего состоят тиски

Конструкция тисков довольно простая. Самый распространенный механизм представляет собой две плоские губки с регулировочной ручкой, которая двигает зажимной винт. С его помощью губки расходятся и сжимаются. Размещая между ними заготовку, можно обеспечить ее надежную фиксацию. Одна губка механизма неподвижно закреплена к корпусу, а вторая скользит по направляющей, двигаемая винтом.

Сам фиксирующий механизм регулировки состоит из ходового винта, который проходит через всю конструкцию тисков. Вне зависимости от того из чего сделан корпус устройства, винт всегда металлический. На его конце имеется ручка для удобной регулировки без применения гаечного ключа. Губки тисков зачастую имеют мягкие накладки. Они могут быть из твердой резины или цветных металлов. Их применение позволяет снизить врезание в закрепляемую заготовку. В том случае, если устанавливается нежная деталь, она дополнительно оборачивается тканью или различными накладками, чтобы предотвратить деформацию. В первую очередь это касается мягкой породы древесины, а также пластика и заготовок, которые могут поцарапаться.

Основание тисков закрепляется к поверхности путем затягивания винтов или зажиманием струбцины. Некоторые разновидности мелких тисочков, которые обычно используются ювелирами, имеют магнитное крепление.

Для того чтобы воспользоваться тисками необходимо вращать рукоять винта против часовой стрелки чтобы расширить губки на достаточный зазор. После этого в него вставляется деталь, которую нужно зафиксировать. Далее винт вкручивается по часовой стрелке и надежно поджимает заготовку. Используя массивное устройство, следует учитывать, что сила его сжатия очень большая. В результате заготовка может деформироваться. В первую очередь это качается тонкостенных трубок, а также древесины.

Разновидности тисков

Тиски — это многофункциональный инструмент, который применяется в различных целях. В связи с этим его конструкция была модифицирована для выполнения определенных задач.

Тиски имеют несколько разновидностей:
  • Слесарные.
  • Станочные.
  • Столярные.
  • Ручные.

Каждая разновидность имеет свои преимущества и недостатки. Типы тисков разработаны специально для выполнения определенных задач, поэтому их использование в правильном направлении позволяет добиться максимального удобства применения.

Слесарные

Слесарный тип тисков представляет собой металлический инструмент, который не имеет деталей из мягких материалов. Он закрепляется на верстаке, столе или другой подставке. Данное устройство может фиксироваться как стационарно, так и проворачиваться, что позволяет работать под различными углами. Для слесарных моделей характерна ширина губок в диапазоне от 45 до 200 мм. В среднем они создают зазор для захвата деталей толщиной до 140 мм.

Для слесарных тисков характерна маленькая наковальня на корпусе, которую можно применять для подравнивания заготовок с помощью молотка. Данный инструмент имеет небольшой люфт при движении губок, но поскольку он применяется для выполнения грубой работы, то это не критично.

Если рассматривать преимущества слесарных тисков, то можно отметить их довольно надежную конструкцию с хорошей фиксацией. Они имеют сравнительно небольшие габариты, хотя бывают и довольно крупные устройства. Их корпус сделан из металла или чугуна, поэтому они стойкие к механическому воздействию. По зажатой в них заготовке можно бить молотком.

К недостаткам слесарных инструментов можно отнести наличие в них люфта, который постепенно увеличивается. Слабым местом такой конструкции являются стопорные шайбы, которые часто изнашиваются и нуждаются в замене. В связи с довольно небольшой шириной губок, провести фиксацию длинномерных деталей не всегда удобно. Если они очень тяжелые, то при обработке один конец заготовки может опускаться. Чтобы этого избежать периодически требуется поджимать винт. Большая площадь губок даже при таком же усилии обеспечила бы более надежную фиксацию, благодаря увеличенной силе трения, но в слесарных тисках нет таких моделей.

Станочные

Станочные тиски представляют собой инструмент высокой точности. Их губки не имеют люфта благодаря тому, что ход винта происходит по четко заданной траектории в одной оси с несколькими дополнительными точками фиксации. Такие устройства используются на производствах. Они обычно фиксируются на верстаках и прочих механизмах для обработки деталей. Зачастую они крепятся не намертво, как большинство слесарного инструмента, а могут поворачиваться, подставляя заготовку под нужным углом. Зачастую подставка имеет много осей механизма регулировки, что позволяет выворачивать заготовку под любым вертикальным и горизонтальным углом.

Станочный тип обладает высокой силой нажима, а также довольно широкими губками, поэтому с их помощью можно зажимать довольно тяжелые и длинные детали. Их корпус делается еще более прочным, чем у слесарных тисков, поэтому он лучше переносит механическое воздействие и удары молотком. К немаловажным преимуществам данных тисков можно отнести отсутствие люфта, что очень важно в том случае, если необходимо провести выравнивание заготовки для точного сверления.

Также такой инструмент имеет и недостатки. Их практически нет, за исключением того факта, что тиски сжимают действительно очень сильно, и если немного перестараться с затягиванием винта, то заготовка получает видимые дефекты со следом отпечатка губок. Не то чтобы это был действительно недостаток, но работать нужно аккуратно.

Ручные

Что касается ручных тисков, то они являются самыми компактными. Они предназначены для обработки мелких деталей, которые нужно всего лишь зафиксировать без прикрепления к столу. Деталь просто зажимаются в губках, а тиски удерживаются в руке. Зачастую конструкция данного механизма напоминает бельевую прищепку или плоскогубцы. Непосредственный поджим губок осуществляется закручивание гайки с барашком.

Тисочки данного типа обычно используют моделисты при строительстве мелких копий кораблей, автомобилей или самолетов. Также их применяют ювелиры. Данные модели очень компактные, и зачастую могут разместиться даже в кармане брюк. При этом не нужно путать ручные тиски с очень маленькими слесарными. Слесарные всегда фиксируется к какой-нибудь поверхности, а ручные в этом не нуждаются. Их просто удерживают в свободной руке в качестве рукоятки, которая зажимает маленькую деталь. При этом вторая рука осуществляет обработку напильником, шкуркой или прочим инструментом.

К преимуществам ручных тисков можно отнести их очень надежную конструкцию. Их можно легко разобрать, почистить и смазать, при этом уделив минимум времени. Они занимают очень мало пространства, а кроме этого в них практически нет люфта. Их рукоять покрывается сантопреном. Это обеспечивает надежное удержание в руке, исключая высказывание. Такое покрытие делает инструмент более теплым, что особенно важно, если приходится работать на холоде.

К недостаткам ручных тисков можно отнести очень маленький размер губок, которые не позволят обработать более крупные заготовки. Зачастую губы имеют маленькую рельефную проточку для того чтобы более надежно закреплять зажатую деталь. В результате на ней может остаться отпечаток. Это довольно распространенная проблема, поскольку ручные модели в основном применяют для обработки мягких цветных и драгоценных металлов.

Столярные

Столярный тип тисков предназначен специально для закрепления деревянных заготовок для их обработки. Его особенность заключается в широких губках, для увеличения площади прижима, что обеспечивает минимальную деформацию на поверхности закрепленных деталей. Столярные модели часто делаются из твердых сортов дерева. В первую очередь этот дуб, бук и ясень. Они фиксируются винтами к столу, или являются непосредственно его частью. Зачастую столярный стол в заводской комплектации имеет встроенные тиски.

Главным преимуществом столярных тисков является их возможность работы с довольно мягкими материалами. Их губки для фиксации имеют большую площадь и являются гладкими, поэтому не оставляют отпечатков. Ширина хода зажима довольно большая, что позволяет фиксировать даже широкие доски.

К недостаткам таких тисков можно отнести то, что они совершенно непригодны для фиксации действительно жестких деталей. Если в них зажимать металл, то губки будут повреждены.

На что обратить внимание при покупке

При выборе тисков любого типа, следует в первую очередь обратить внимание на наличие люфтов. Если он присутствует у нового инструмента, то его не стоит брать, поскольку со временем это превратится в большую проблему. Подбирая оптимальную модель, следует отталкиваться от того, какие заготовки нужно будет зажимать в будущем. Это нужно для того, чтобы выбрать оптимальную ширину захвата. Стоит обратить внимание и на способ крепления накладок на губки. Они могут быть зафиксированы с помощью заклепок или винтов. Первый вариант является более надежным, но не позволяет с удобством менять накладки.

Похожие темы:

Параллельные слесарные тиски из швеллера своими руками

Здравствуйте, уважаемые читатели и самоделкины!
У многих их Вас имеется в распоряжении мастерская, либо оборудованный гараж. И одним из самых главных инструментов являются тиски. А стоимость даже стареньких, бывших в употреблении тисков весьма высока.

В данной статье, автор YouTube канала «Workshop Diy» расскажет Вам, как он изготовил простые параллельные слесарные тиски из швеллера, и других доступных материалов.


Материалы.
— Стальная пластина
— Швеллер
— Стальные уголки, квадрат
— Стальная шпилька, пруток
— Болты, гайки, шайбы
— Аэрозольная краска
— Резиновые кольца
— Литол.

Инструменты, использованные автором.
— Болгарка
— Отрезной и зачистной диски
— Струбцины
— Гейферный захват
— Шуруповерт, сверла по металлу
— Сварочный аппарат
— Угольник, маркер, рулетка.

Процесс изготовления.

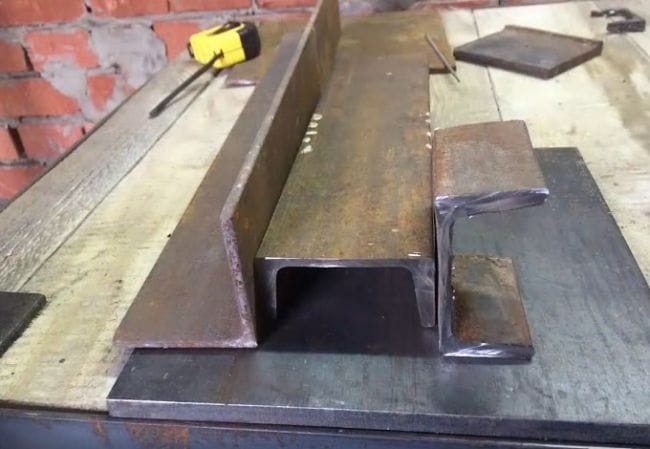

Для нижней части основания мастер решил использовать вот такую стальную пластину, имеющую закругленный край.

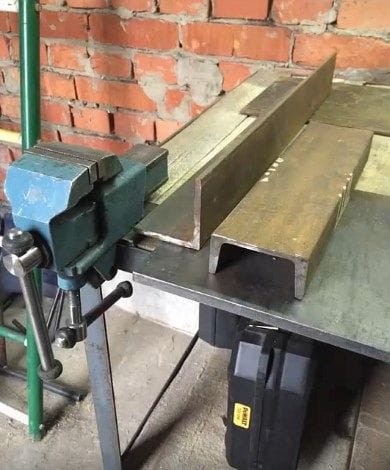

Само основание будет иметь разборную конструкцию, поэтому автор изготавливает две боковые направляющие, из уголка, затем закругляет края.

Направляющие фиксируются к основанию гейферным захватом, и сверлится по паре отверстий в них и основании. Они предназначены для крепежных болтов.

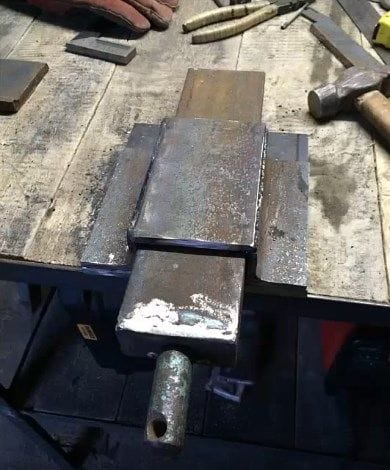

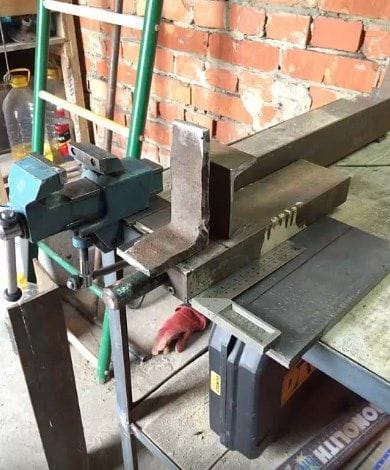

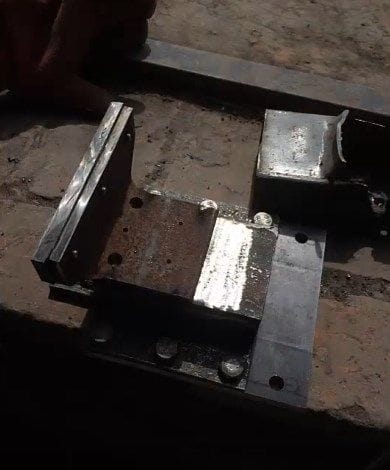

Швеллер устанавливается между направляющими, и вырезается стальная пластина, которая будет верхней частью съемного основания. Далее пластина прихватывается к направляющим.

После проваривания и зачистки швов, автор проверяет наличие люфта между швеллером и основой.

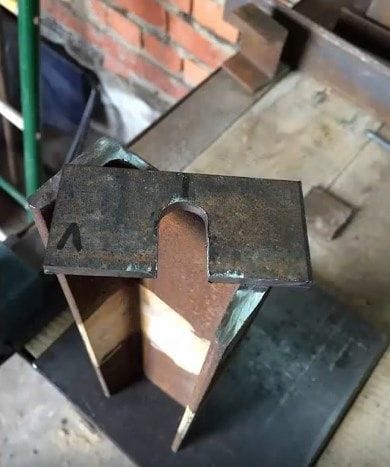

Мастер вырезает две пластины, одна из них будет стопорной, в ней высверливается отверстие для винта.

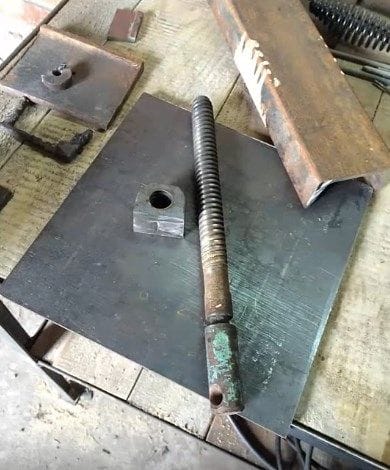

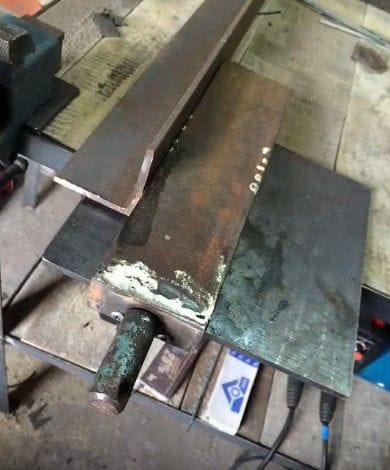

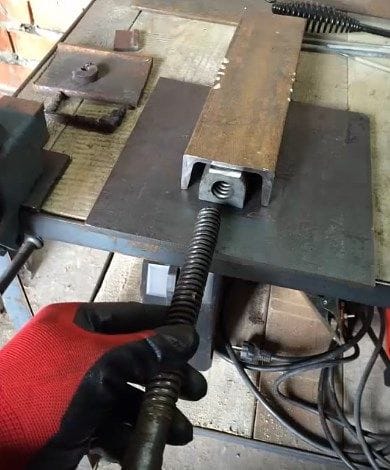

На стальную шпильку накручиваются несколько гаек, и они привариваются ко второй пластине.

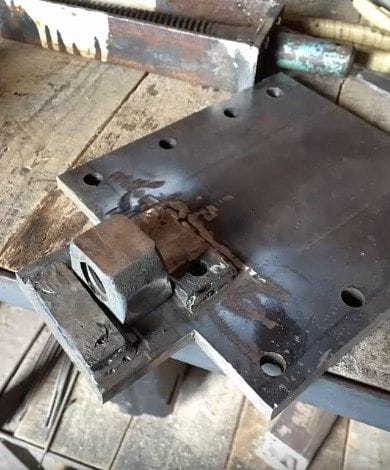

Проверив соосность винта и швеллера, пластина с гайками приваривается к нижней части основания.

Итак, основные детали готовы, мастер делает контрольную сборку и проверку работоспособности.

Стойки губок автор изготавливает из профильной трубы.

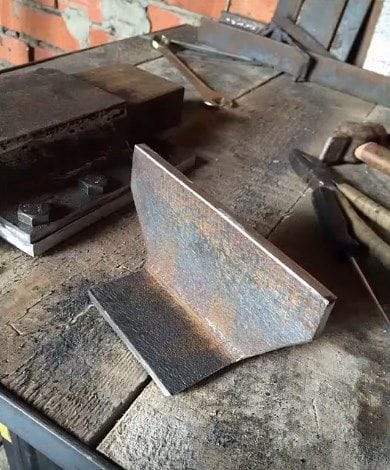

Передние части для губок вырезаны из толстой стальной пластины, такой же как и в основании.

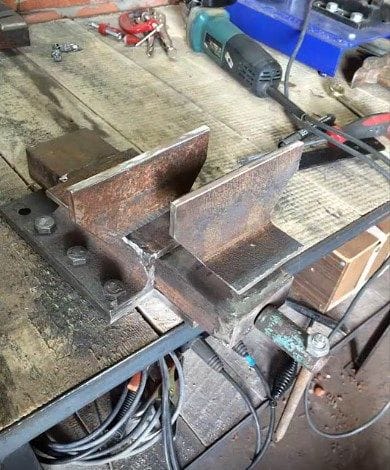

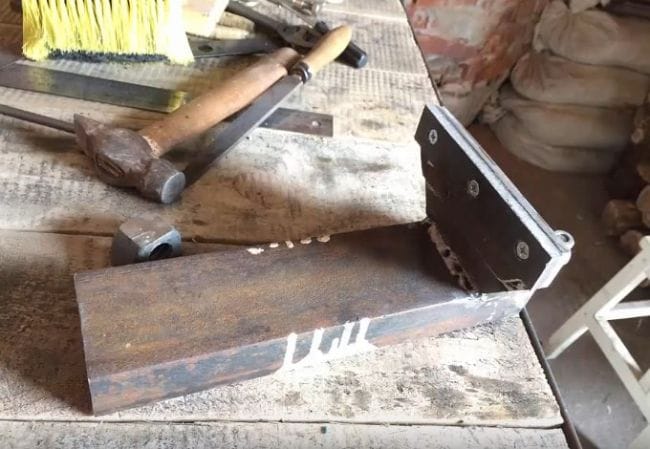

Теперь он начинает сварку одной из губок, и проверяет правильное расположение плоскостей.

Лепесток загибается при помощи молотка, и проваривается.

Первой автор решает приварить к швеллеру подвижную губку.

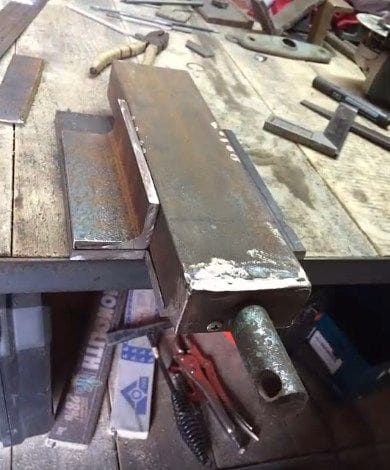

Соединяет плоскости губок между собой, и приваривает неподвижную губку к основанию. Так он хочет добиться максимальной точности.

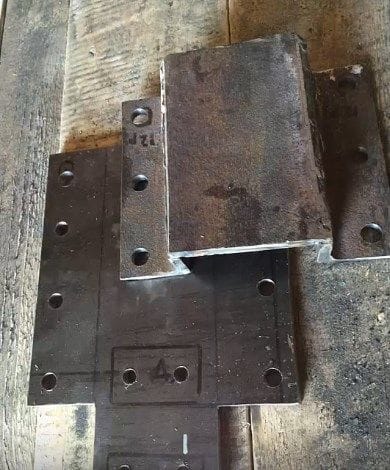

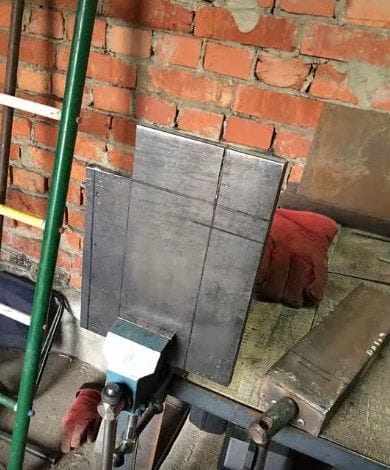

Из стального листа вырезаются детали для прижимных пластин, в них высверливаются отверстия. На двух пластинах в отверстиях нарезается резьба для прижимных винтов, а в двух оставшихся зенкуются отверстия.


Итак, автор стягивает винтом конструкцию, и приваривает пластины с резьбой к верхней части губок.


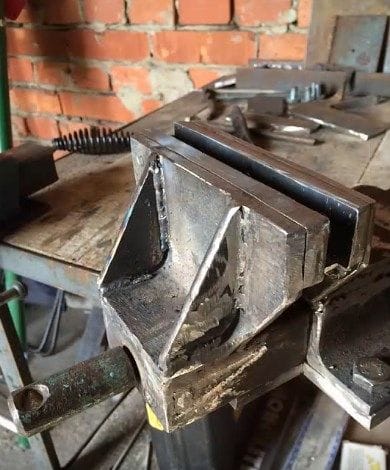

После всех сварочных работ швы и поверхности деталей зачищаются лепестковым шлифовальным диском.

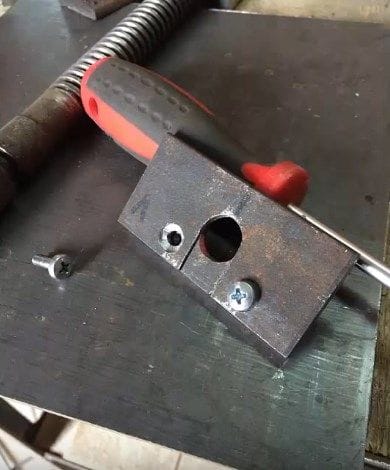

Вот в такой гайке мастер высверлил отверстие для рычага, и приварил ее к краю винта.

А вот эта плоскость будет служить небольшой наковальней.

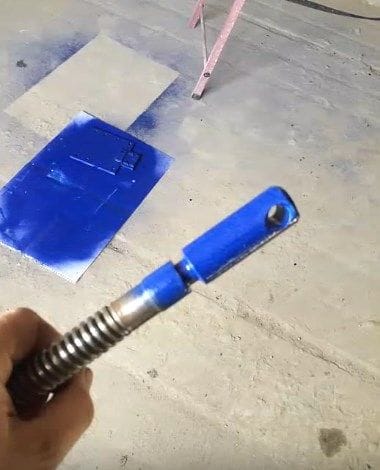

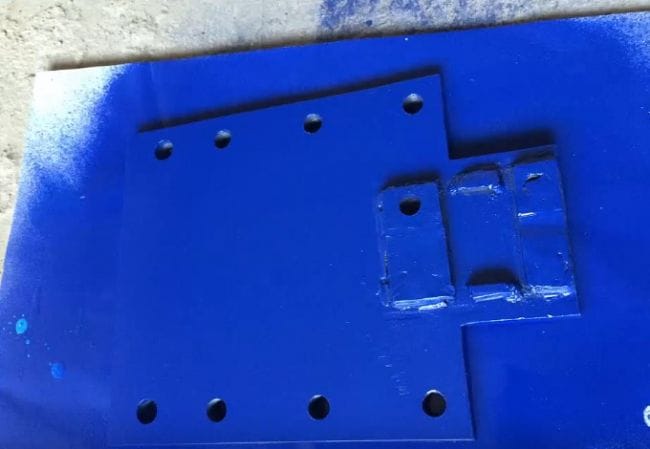

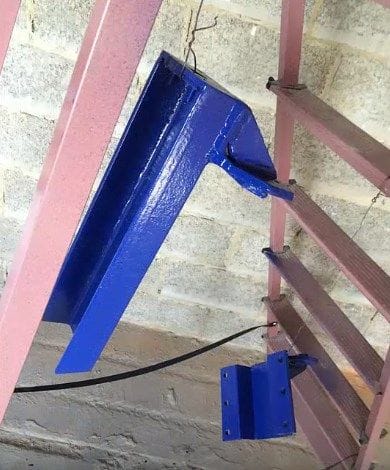

Далее детали окрашиваются аэрозольной краской, однако не по всем поверхностям.

На двух съемных прижимных пластинах наносится разметка, и нарезается диагональная насечка.

После шлифовки они приобретают знакомый всем вид.

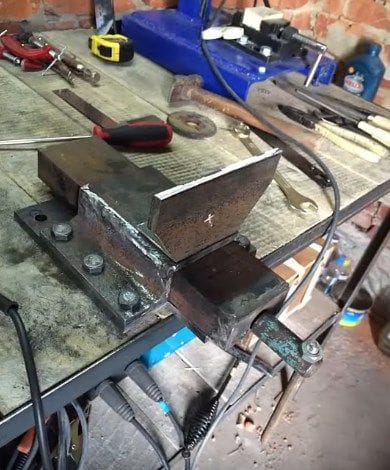

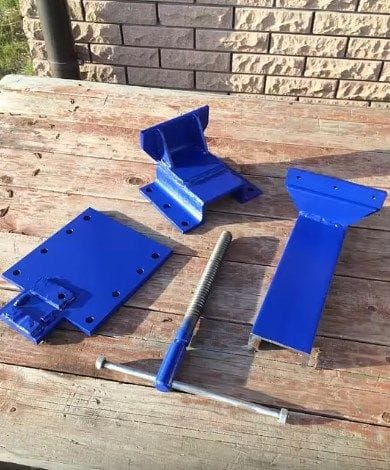

Итак, все детали готовы, и здесь видно, какие из поверхностей мастер специально не окрашивал.

В верстаке он просверлил необходимые отверстия для крепежных болтов. Ими будет одновременно стянуто между собой основание, и тиски закреплены к столу.

Автор вставил рычаг в головку винта, и нанес смазку на резьбу.


Перед вкручиванием винта в гайки основания, автор сделал в такой же гайке два отверстия, и нарезал в них резьбу. На винт надеваются шайбы с двух сторон, а эта гайка будет удерживать винт в стопорной пластине.

Гайка прижимается с двух сторон к винту небольшими болтиками.


Итак, максимальное рабочее расстояние между губками составило чуть более 200 мм.

Зажав профильную трубу в тисках, автор проверяет их на надежность, они выдерживают даже его вес.

Эта небольшая площадка будет служить небольшой наковальней. Конечно, на ней ковать подковы нельзя, а для небольших деталей вполне сгодится.

Также мастер сделал небольшую доработку рычага, он плотно надел на него две резинки с двух сторон от головки винта. Они позволяют фиксировать рычаг как в крайнем положении, что необходимо для создания максимального прижимного усилия. А также можно зафиксировать рычаг в центральном положении, это удобно для быстрого вращения.

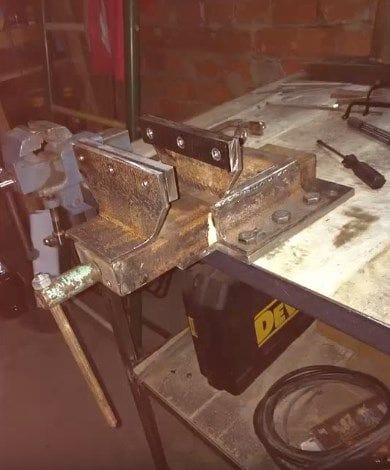

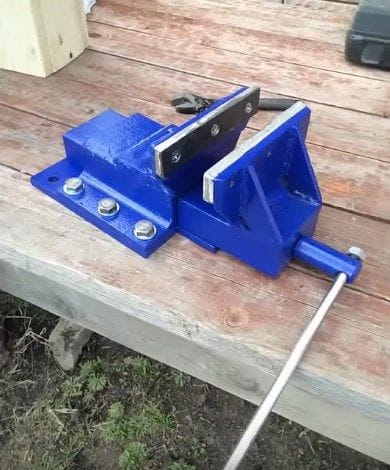

Вот такие красивые, и достаточно серьезные параллельные тиски получились у автора. При желании, их можно будет сделать поворотными, добавив к основанию поворотный стол. Кроме того, автор делал основание разборным по той причине, что так можно будет легко добраться до гаек, и заменить их на более серьезные вместе с винтом.

Размеры деталей этих тисков можно изменять по своему усмотрению, например ширину губок, или длину винта. Также можно уменьшить, либо увеличить их габариты.


Благодарю автора за простую конструкцию одного из самых необходимых приспособлений для мастерской!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

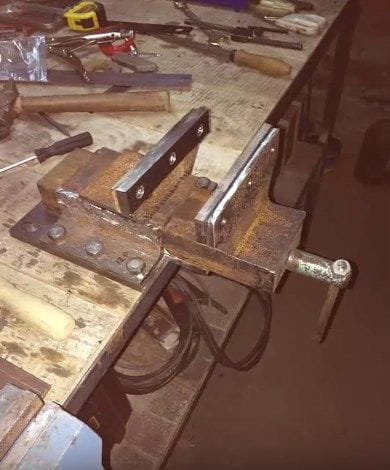

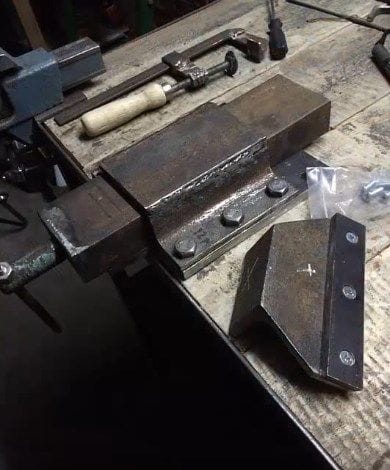

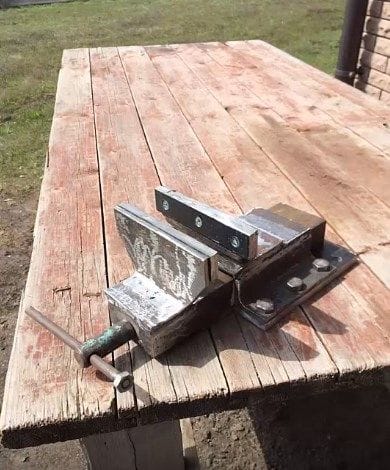

Тиски своими руками

Тиски своими рукамиУважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно сделать тиски для своей мастерской, либо гаража, по большому счету просто из металлолома)

Бюджетный инструмент очень хорош своей дешевизной в изготовлении, а если все необходимые материалы имеются в наличии, то и вообще бесплатным, что опять же немаловажно в наше время. Заводские аналоги в строительных магазинах стоят порой не очень то и дешево, поэтому наш автор и решил сделать свои собственные, а затем поделился с народом своими чертежами, пошаговой и подробной фотоинструкцией по сборке тисков, за что ему отдельное Спасибо.

Для сборки тисков потребуются металл в виде швеллера, листового металла, болтов М 6 с гайками, шайбами, граверами. Все эти составляющие можно легко достать в пункте приема металлолома, у запасливого хозяина всегда есть запас обрезков металла)

И так, давайте внимательно рассмотрим, как мастер собирал свои тиски и что конкретно ему для этого понадобилось?

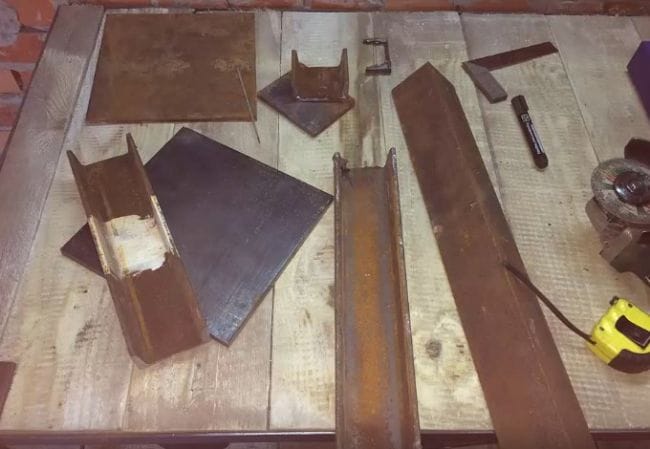

Материалы
1. уголок 50х50 мм
2. швеллер №6 0.5 м
3. 18 болтов М6 с гайками, шайбами, граверами
4. винт с крупной резьбой (от старых тисков, либо сантехнической задвижки)
5. листовой металл 4-5 мм
6. кусок толстого металла для губок 10 мм
7. краска
8. гайка под винт с крупной резьбой
9. стальной пруток для ручки

Инструменты
1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. кисть
5. наждачная бумага
6. гаечный ключ
7. штангенциркуль
8. металлическая линейка
9. маркер
10. напильник

Пошаговая инструкция по сборке тисков своими руками.

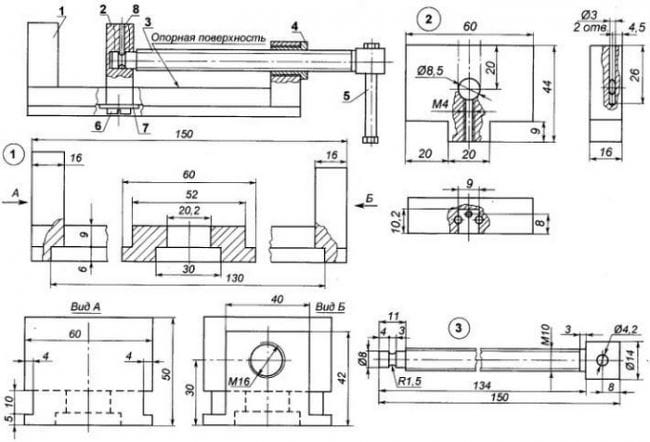

Первым делом автор конечно же составил чертеж и предоставил на обозрение и изучение тем людям, кто непосредственно захочет повторить и сделать для своей мастерской либо гаража такие же аккуратные тисы. Давайте рассмотрим чертеж мастера.


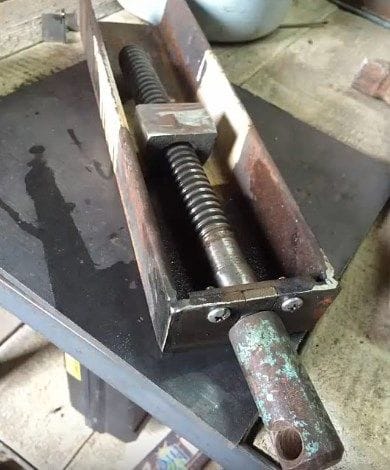

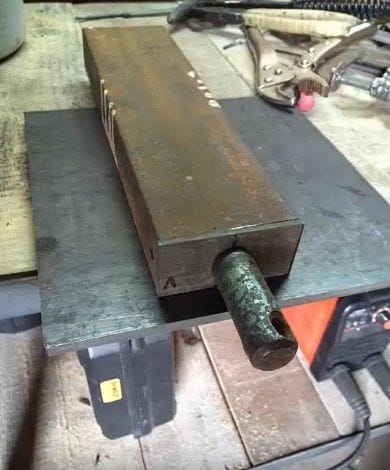

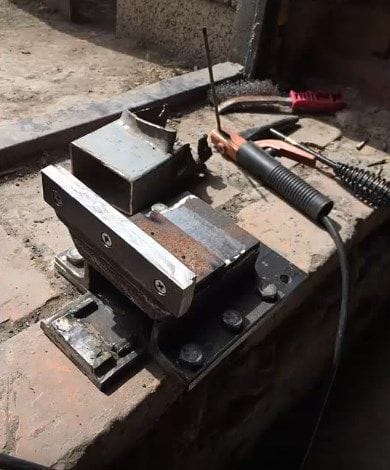

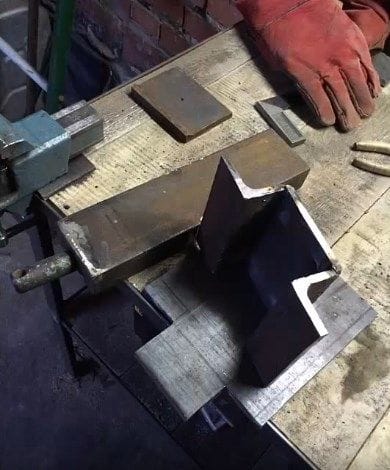

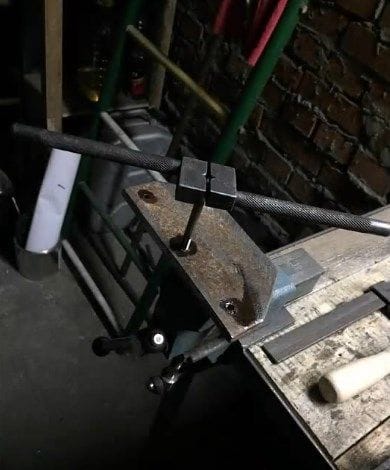

А так же представлена схема с подробным описанием. После теории переходим к практике, а именно следует подготовить вышеперечисленные материалы.И так, у автора имеется в наличии уголок, швеллер и стальной лист 4-5 мм.Швеллер будет играть подвижную роль в данной конструкции.Так же автор достал винт и гайку с крупной резьбой, от старых и поломанных тисков. Обратите внимание! Резьба обязательно должна быть крупной, магазинные шпильки врятли подойдут, потому как металл сыроват да и резьбу при сильной затяжке сорвет. Еще есть вариант раздобыть такой винт из сантехнической задвижки, с неработающей естественно)) Либо обратится в пункт приема чермета где уж наверняка можно найти и приобрести недорого данный винт.Примерка.Винт будет расположен внутри швеллера, для чего из листового металла при помощи болгарки вырезана вот такая пластина с выемкой.Пробная вставка на постоянное место работы)Собственно вот так это выглядит.Для надежного крепления с обратной стороны мастер накладывает пластину и прикручивает ее болтами.В готовом виде.Далее автор переходит к неподвижной части тисков, а именно отрезает 2 части уголка и примеряет.Выравнивает и размечает заготовки с помощью строительного уголка.Плиту мастер распиливает согласно чертежу.Примерка уголка перед сварочными работами.Вот такая конструкция из 2х уголков и куска металла получилась.Таким образом она будет расположена.Для крепления были просверлены отверстия.Неподвижная гайка с крупной резьбой, крепится следующим образом.Из уголка 50х50 мастер при помощи болгарки выпиливает губы.Примерка.Как то так это будет выглядеть далее.Сделал вторую зажимную пластину.Прикручивает губу из толстого металла.Соединения старается делать резьбовые, так надежнее, потому как сварка при нанесении ударов может и отлететь.Вот собственно что получается.Станина крепится к верстаку при помощи болтов, в винт вставлен вороток.В последствии автор решил усилить конструкцию.Тоесть на тыльную сторону зажимной пластины было решено наварить косынки из металла.Конструкция разбирается. Зачищается.И наваривается вот такое усиление.Что собственно получилось в итоге.Далее тиски снова разбираются, для последующей покраски.Лучше всего окрашивать металлические поверхности при помощи пулевизатора или болончика с краской.Резьбу красить не в коем случае не рекомендуется, потому как краска все равно сотрется.После того как все детали просохли их можно собирать во едино.Вот собственно такие замечательные тиски получились у нашего автора, чего он и хотел от задуманного. Благодаря смекалке и умелым рукам, мастер обзавелся собственными бюджетными тисками, при том сэкономил деньжат для семейного бюджета)

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Тиски своими руками - 105 фото как построить самостоятельно слесарные тиски

Каждый работник заводского цеха знает, чтобы максимально качественно и безопасно сделать деталь к любому устройству, нужно использовать тиски, которые обеспечат надёжную фиксацию детали при работе с ней.

В заводских масштабах тиски являются наиболее популярным зажимным приспособлением обеспечивающие комфортную работу.

Сегодня мы хотим, поговорит о том, как сделать тиски своими руками. Также в статье будут даны полезные советы по их эксплуатации и ремонту.

Содержимое обзора:

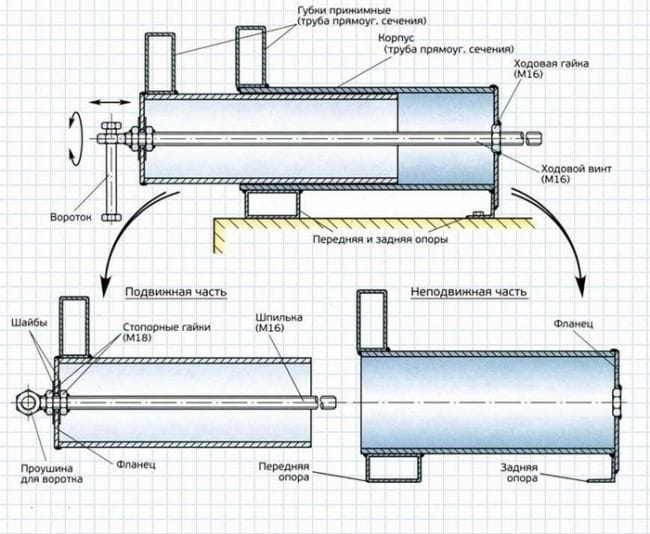

Чертежи тисков

Перед тем как начать работу каждый мастер рисует себе чертёж. Давайте разберём чертежи тисков своими руками. Первым делом измеряйте металлическую основу тисков, если она больше 70 сантиметров, то их будет крайне неудобно использовать в быту.

Также обратите внимание на срез между металлическими креплениями, его длинна, должна быть не больше 2 сантиметров.

Если в самом начале правильно составить чертёж тисков и следовать всем действиям, то без сомнения тиски будут надёжно удерживать любой инструмент.

Столярные тиски

Столярные тиски чаще всех используют на больших производствах. Их также называют тисками «Моксона» в честь знаменитого американского инженера 20-ого века. По своему размеру эти тиски не большие, а поэтому не займут много места.

Чтобы правильно их изготовить вам понадобится:

  • Металлическая основа.
  • 2 металлических крепления.
  • 2 массивных деревянных бруска.
  • Несколько больших саморезов.
  • Дрель.

По бокам металлической основы нужно прикрепить крепления. Сделать это можно при помощи отвё

руководства пользователя и руководства пользователя

  • Категории
    • Младенец и дети
    • Компьютеры и электроника
    • Развлечения и хобби
    • Модный стиль
    • Здоровье и Красота
    • Главная
    • Промышленное и лабораторное оборудование
    • Медицинское оборудование
    • Офис
    • Уход за животными
    • Спорт и отдых
    • Транспортные средства и аксессуары
    Лучшие типы
    Аудио и домашний кинотеатр
    Камеры и видеокамеры
    Компьютерные кабели
    Компоненты компьютера
    Компьютеры
    Устройства ввода данных
    Хранение данных
    Сеть
    Печать и сканирование
    Проекторы
    Умные носимые устройства
    Программное обеспечение
    Телекоммуникации и навигация
    телевизоров и мониторов
    Гарантия и поддержка
    другое →
    Ведущие бренды
    Acer
    AEG
    Aeg-Electrolux
    Bosch
    канон
    Dell
    Electrolux
    Fujitsu
    Хама
    л.с.
    LG
    Panasonic
    Philips
    Samsung
    Sony
    другое →
    Лучшие типы
    Информационно-развлекательная система
    Музыкальные инструменты
    Видеоигры и приставки
    другое →
    Лучшие бренды
    Acer
    AEG
    Asus
    Electrolux
    ЭСАБ
    Хама
    Hilti
    л.с.
    LG
    Panasonic
    Philips
    Samsung
    Shimano
    Sony
    Xerox
    другое →
    Верхние типы
    Переплетные машины
    Доски
    Калькуляторы
    Настольные принадлежности и принадлежности
    Принадлежности для рисования
    Набор для чистки оборудования
    Папки, подшивки и указатели
    Ламинаторы
    Почтовые принадлежности
    Резаки для бумаги
    Шредеры для бумаги
    Сортировщики
    Принадлежности для хранения офисной техники
    Пишущие инструменты
    Бумага писчая
    другое →
    Ведущие бренды
    Baumer
    канон
    Данфосс
    Dell
    Garmin
    Хама
    Hilti
    л.с.
    NXP
    Philips
    Пульсар
    Samsung
    Торо
    Trendnet
    Xerox
    другое →
    Виды верха
    Постельное белье и постельное белье
    Очистка и дезинфекция
    Инструменты для самостоятельной работы
    Бытовая техника
    Домашний декор
    Мебель для дома
    Домашняя безопасность и автоматизация
    Принадлежности для кухни и дома
    Посуда
    Освещение
    другое →
    Ведущие бренды
    AEG
    Aeg-Electrolux
    Bosch
    Electrolux
    Хама
    Indesit
    LG
    Panasonic
    Philips
    Samsung
    Сименс
    Sony
    Tefal
    Водоворот
    Занусси
    другое →
    Типы верха
    Сумки и чемоданы
    Уход за одеждой
    Бритвы для ткани
    Мужская одежда
    Оборудование для ультразвуковой очистки
    Часы
    Женская одежда
    другое →
    Ведущие бренды
    AEG
    Aeg-Electrolux
    Asus
    Dell
    Electrolux
    Fujitsu
    Garmin
    Хама
    Indesit
    LG
    Nikon
    Philips
    Samsung
    Sony
    Водоворот
    другое →
    Верхние типы
    Кондиционеры
    Подъемники стреловые
    Компактный экскаватор
    Электрооборудование и материалы
    Лифты
    Экскаваторы
    Финишеры
    Машина для снижения шума
    Кислородное оборудование
    Робототехника
    Скруббер
    Разбрасыватель
    Трактор
    Уплотнитель мусора
    Сварочная система
    другое →
    Ведущие бренды
    AEG
    Aeg-Electrolux
    канон
    Dell
    Electrolux
    Fujitsu
    LG
    Panasonic
    Philips
    Samsung
    Shimano
    Sony
    Торо
    Wacker Neuson
    Водоворот
    другое →
    Верхние типы
    Единицы измерения артериального давления
    Электрические зубные щетки
    Эпиляторы
    Ванночки для ног
    Фены для волос
    Парикмахерские
    Триммеры и машинки для стрижки волос
    Бритвы мужские
    Личные бумажные изделия
    Персональные весы
    Аксессуары для бритвы
    Уход за кожей
    Солярии
    Уход за зубами
    Бритвы женские
    прочие
.

Тиски Taig Micro Mill

Тиски Taig Micro Mill

Тиски для малых заводов
Последнее обновление Вторник, 22 декабря 2020 г., 14:30:23 Горный часовой пояс США

ДОМ

Монтаж Скобки, Регулируемая остановка работы,
Примеры проведения работ, Параллельные наборы

Монтаж Кронштейны

3-дюймовые безвинтовые тиски для Тайгская мельница.
оригинальное фрезерование тисков недостаточно для точной работы.
Хорошие тиски для мельницы: это прецизионный безвинтовой.
Тиски этого типа имеют очень плоский (+/- 0,0002 дюйма) и
параллельно критические поверхности. Он также, конечно, закален.
Подвижная губка опускается вниз под давлением зажима
увеличивается, поэтому деталь не поднимается. Прецизионные поверхности
исключить / минимизировать часть жениться. Обычно тиски сверлильного станка
не обладают точностью или характеристиками.
требуется для фрезерования.Может использоваться вместе с
миниатюра безвинтовые тиски.
Схема безвинтовых тисков в разобранном виде

Регулируемый рабочий упор

3-дюймовые тиски; регулируемые, поворотные, монтируемые с цельными губками стоп.
Винт M6-1 с головкой под ключ удерживает кронштейн.
Регулируемый винт 8-32 имеет нажимную головку,
- наконечник с алмазной шлифовкой. плоская и контргайка с накаткой.


Конечно, упор можно повернуть в сторону,
размещен на с другой стороны, или просто удалили.

1 дюйм, 2 дюйма, 3 дюйма и доступны тиски большей ширины.
Нажмите на выбор связанные эскизы для просмотра различных размеров.
Обратите внимание, что безвинтовые тиски 1 "различаются, а
может иметь или не иметь встроенные параллели.


Нажмите на связанные эскизы #ad


Наборы латунных регулировочных прокладок в ассортименте для центровки тисков

Примеры удержания работ

Фрезерование плоских поверхностей на Тайг 3 / 4-16
с резьбой беседка для Гаечный ключ на 7/8 дюйма.


Не безвинтовая конструкция, а отличная точность
Изготовитель инструмента Тиски также можно использовать на небольших мельницах.
Тиски очень высокой точности.


В тисках инструментального мастера требуется гаечный ключ на
, чтобы полностью затянуть и ослабить.


V-образный блок с переменным углом, используемый для скашивания кромок под углом 45 градусов.


1-дюймовые безвинтовые тиски со встроенными заземляющими параллелями,
в настоящее время удерживается под углом 30 градусов 3-дюймовым тиски.
Встроенные параллели помогают удерживать особо мелкие детали.
Обратите внимание, что безвинтовые тиски диаметром 1 дюйм различаются и могут иметь или не иметь встроенных параллелей.
Подвижная губка маленьких тисков не такая широкая, как у основания
, поэтому ее можно эксплуатируется, пока еще зажат другим приспособлением.
Детали могут быть заменены, сохраняя при этом точное фиксированное положение.


Здесь показана клавиша компьютерной клавиатуры с гравировкой на ЧПУ.
(белый) так что у него будет индивидуальный полупрозрачная этикетка.


Сверху вниз: 3-дюймовые, 2-дюймовые и
1-дюймовые безвинтовые тиски сравнения.

Параллельные наборы

Наборы Точная шлифовка шириной 3 дюйма параллели (импорт).
Более короткие комплекты идеальны для небольших заводов и тисков.


4-1 / 2 " Длинные волнистые параллельный набор (швейцарский).
Пружинная сталь может сжиматься в тисках для очень мелких деталей.
Используйте одну слегка сжатую параллельно поддержите узкий кусок.


Нажмите на связанные эскизы #ad

Монтаж Скобки, Регулируемая остановка работы,
Примеры проведения работ, Параллельные наборы

ДОМ

.

Слесарь Help Tool Тиски

Описание продукта

Слесарные тиски


Тиски для слесарного инструмента

В комплект входит:

1 шт. X Тиски для слесарного инструмента

Контактная информация:

Whatsapp: + 86-13995696053
Электронная почта: [email protected]
Skype: UOBD2.COM

Способ доставки и время доставки:

Доставка со склада в США, Великобритании, Амазонии и России: 3-5 рабочих дней. Быстрая доставка без налога.
Чек США: Доставка из США
Чек ЕС: Доставка из Великобритании
Россия Чек: Доставка из RU
Доставка DHL: 5-7 рабочих дней. Обычно мы объявляем более низкую цену в счетах DHL, чтобы облегчить таможенное оформление. Если ваш адрес принадлежит удаленному району, клиенту необходимо будет оплатить стоимость удаленной обработки, иначе мы перейдем на доставку через EMS.Пожалуйста, не забудьте оставить сообщение, если у вас есть особые требования.
Yanwen Express: 10-15 рабочих дней. Нет налогов или удаленных затрат для европейских стран.
Стандартная почта: Заказ на сумму менее 150 долларов США обычно с доставкой по умолчанию Стандартная почта, клиенты могут выбрать услугу экспресс-доставки для доставки DHL.

.

Сообщение GDPR

Сообщение GDPR

Благодарим вас за выбор Brownells!

Чтобы сделать покупки с Brownells лучше, у нас есть несколько представителей в Европе.

Эти представители помогут упростить сложные условия лицензирования и доставки, связанные с покупкой продуктов на нашем веб-сайте в США. Будьте уверены, вы по-прежнему будете извлекать выгоду из нашего обширного выбора продукции и лучшего в отрасли обслуживания клиентов.

Чтобы ознакомиться со списком наших представителей Brownells Europe, посетите сайт

Brownells Europe.

Общее руководство по координатным приспособлениям, приспособлениям и оснастке с ЧПУ для станов

Введение

Под зажимом понимается любое устройство, используемое для надежной фиксации заготовки во время ее обработки.

Тесно связанные термины - «приспособления» и «приспособления».

Приспособление удерживает вашу заготовку во время резки. Шаблон удерживает заготовку, а также направляет резак. При использовании ЧПУ нет необходимости в приспособлениях, так как G-код направляет резак, поэтому этот термин в значительной степени относится к ручной обработке.

«Приспособления» - это, в просторечии, решения для крепления деталей, которые изготавливаются на заказ для конкретной детали или ситуации.

Оснащение оснасткой состоит из двух компонентов:

- собственно зажимное приспособление, такое как фрезерные тиски.

- Метод определения местоположения и крепления этого зажимного приспособления к вашей машине. Это включает в себя вездесущие Т-образные пазы, но также включает модульные крепежные пластины, решения для 4-й оси и многое другое.

Мы рассмотрим различные методы определения местоположения удерживающих устройств, а затем дадим описание ваших вариантов удерживающих устройств.

Но сначала давайте поговорим о том, почему приспособления и приспособления так важны, и как узнать, когда вам нужно сделать особый приспособление или приспособление.

Приспособления и приспособления: покажи мне деньги

Среди машинистов есть старая поговорка: на арматуре можно зарабатывать деньги. Если вы умеете делать приспособления, которые экономят время, вы получите большую прибыль. По крайней мере, так говорится.

Но так ли это на самом деле? Всегда ли это правда? Выиграет ли каждая работа от модного ремонта?

Я собрал бесплатный калькулятор приспособлений, который позволяет легко определить, подходит ли приспособление для вашей работы.Он даже определит, какой будет экономия (ROI), если вы создадите приспособление, сравнив два разных варианта крепления.

Бесплатный калькулятор приспособлений позволяет легко сравнивать сценарии, и у него даже есть параметры одним щелчком, чтобы вы могли учитывать:

  • Повторные прогоны: какова экономия после изготовления приспособления и повторного заказа клиентом еще одного прогона?
  • Модульное крепление: время на установку экономится, когда вы можете просто поставить крепление на штифты с модульной крепежной пластиной и запустить его.
  • Устройство смены поддонов
  • : Пожалуй, лучшим устройством для смены поддонов является устройство смены поддонов, которое позволяет загружать / выгружать поддон, пока машина работает на другом поддоне.

Я также снял видео, в котором рассказывается о возможной экономии при использовании приспособлений и демонстраций, как использовать бесплатный калькулятор приспособлений для определения возможной экономии при определенных сценариях:

Я хочу особо поблагодарить Дэйва Бишопа на MiteeBite. Дэйв и команда MiteeBite забыли о приспособлениях больше, чем большинство из нас когда-либо узнает, и он дал мне несколько отличных советов по улучшению калькулятора приспособлений.Кроме того, если вы оцениваете стоимость работы, обязательно ознакомьтесь с нашим программным обеспечением G-Wizard Estimator. Калькулятор оснастки появился там, и в программе есть много других полезных калькуляторов и функций, которые помогут с оценкой стоимости работы.

Теперь, когда у вас есть средства увидеть, как приспособления и приспособления могут помочь в вашей работе, давайте подробно рассмотрим, как это делается!

Позиционирование для зажимных приспособлений

Т-образные пазы

Т-образные пазы

- это наиболее распространенный метод позиционирования и удержания вашего рабочего решения…

Т-образные пазы

- это, безусловно, самый распространенный способ позиционирования и удержания вашего решения Workholding.Они простые, надежные и работают. Чтобы прикрепить что-либо к столу с Т-образным пазом, используйте гайки с Т-образным пазом и подходящие шпильки или другие крепежные детали, подходящие для гаек:

Гайки с Т-образным пазом…

Хотя они широко распространены, у них есть некоторые недостатки по сравнению с другими решениями. Помимо того факта, что Т-образные пазы могут собирать стружку и другой мусор, их самым большим недостатком является то, что вам трудно вернуть ваши тиски или другое приспособление для крепления на стол в точно таком же месте и в том же положении.Это может привести к дополнительной работе каждый раз, когда машина должна быть настроена с новой рабочей оснасткой для новой работы. Со временем цена такой неэффективности может стать довольно большой.

Только представьте, что, если бы вместо устройства смены инструмента и стола для инструментов вам приходилось набирать каждый инструмент каждый раз, когда он использовался? Разве это не станет огромным препятствием для повышения производительности вашего рабочего процесса обработки? Что ж, время настройки также может стать большим препятствием для производительности, и Т-образные пазы здесь не помогают.

Есть несколько решений, которые пытались сделать их немного лучше:

Обработка пазов

Мы можем проверить Т-образные пазы станка, чтобы убедиться, что ход идет параллельно движению оси, проверив их с помощью индикатора тестирования набора (DTI).Если они этого не сделают, мы сможем их превратить. Многим не нравится идея намеренно фрезеровать свой стол, но если Т-образные пазы не соответствуют действительности и они вам нужны, трудно понять, какой у вас выбор. Но есть выбор, который предполагает использование чего-то другого, кроме Т-образных пазов, как мы вскоре увидим.

Тиски и приспособления с ключом

Если ваши Т-образные пазы соответствуют требованиям, вы можете установить ключи на дно тисков или фиксирующих пластин, которые совпадают с Т-образными пазами. Вы также можете установить ключи в Т-образные пазы, которые совпадают с краем пластины или основания тисков.Это может сэкономить вам довольно много времени на вытаскивание тисков и тому подобное, и это несложно, так что об этом определенно стоит подумать.

Проблема в том, что такого рода решения помогут с одним измерением (обычно короткий размер стола равен размеру Y и выровнен перпендикулярно прорезям), но у нас все еще есть проблема с позиционированием вдоль оси T- Слот.

К счастью, есть лучший способ - это вспомогательные пластины для крепления (также называемые пластинами для крепления).

Крепежные пластины, инструментальные пластины и модульное крепление

Вспомогательные пластины для крепления

(также называемые крепежными пластинами или инструментальными пластинами) - это пластины, которые устанавливаются поверх стола с Т-образными пазами, чтобы обеспечить новый способ позиционирования и фиксации крепления. Типичная пластина для инструментов выглядит так:

Стандартная инструментальная пластина…

Инструментальные пластины

обычно используют сетку отверстий, которые чередуются между отверстиями для точных установочных штифтов и резьбовыми отверстиями для крепежных деталей.Если эта сетка позиционируется точно (или даже если это не так и положения точно известны), у вас есть очень повторяемый способ установки Workholding на пластину. Установочные штифты обеспечивают точное позиционирование с точностью до полтысячной. Представьте себе возможность опустить тиски, установленные на собственной крепежной пластине с установочными штифтами и отверстиями для крепежа, на пластину для инструментов, и повторить это с точностью до полтысячной. Если все ваши приспособления могут упасть на пластину для инструментов, вы действительно можете очень быстро переключить станок на новую конфигурацию оснастки.Экономия времени позволяет очень быстро окупить стоимость такой системы.

С воздушной трещоткой в ​​руке тиски могут быть установлены на одну из этих пластин в течение одной или двух минут. Станок с ЧПУ можно перенастроить за 5 или 10 минут для совершенно другой работы. К тому же навыки, необходимые для операторов станков, а также вероятность ошибок значительно уменьшаются, если не нужно каждый раз тщательно настраивать приспособления. Есть преимущества и для создания модульного G-кода, поскольку он может полагаться на сетку позиционирования Tooling Plate.

Если требуется точность более полутысячной, часто лучше использовать зондирование вместе с выбранной параметризацией g-кода для исправления оставшейся ошибки. Вы можете попытаться более точно настроить параметры вручную, но решение для зондирования может полагаться на то, что все почти правильно, чтобы определить последнюю небольшую часть исправления ошибок, которая должна быть применена в самом g-коде. Например, можно очень точно применить вращение к g-коду на основе результатов датчиков трамвая (то есть выравнивание объектов по движению оси) - это почти правильная ситуация.

Инструментальные пластины

обычно изготавливаются из чугуна или алюминия, хотя есть и стальные. Их можно купить или изготовить с нуля. Чтобы получить полное руководство, обязательно посетите нашу страницу Fixture Plate.

Модульное приспособление

Еще одна вещь, которую помогают облегчить инструментальные пластины, - это модульное крепление. Когда у нас есть фиксированная сетка, на которую можно положиться, мы можем купить готовые компоненты крепления, которые будут соответствовать сетке. Это может сэкономить довольно много средств по сравнению с необходимостью изготовления всего по индивидуальному заказу.

Шаровые замки и другие решения для быстросменных пластин

Надеюсь, теперь вы видите, сколько времени можно сэкономить, используя инструментальные пластины. Что может быть лучше? Почему есть как минимум два разных способа улучшить тему: быстрые сменные пластины для инструментов и поддоны.

Благодаря системе Quick Change время, необходимое для работы с установочными штифтами и крепежными деталями, сокращается за счет какого-либо интегрированного решения, которое позволяет точно позиционировать и очень быстро фиксировать.Одна из них - система шаровых замков Jergens:

.

Ball Locks - это система быстрого освобождения инструментальных пластин…

Эта система обеспечивает точное позиционирование и надежную фиксацию с помощью 4 шаровых замков. Просто совместите пластину с дополнительной пластиной (которая имеет втулки приемника и установлена ​​на столе), опустите хвостовики шарикового фиксатора в отверстие, закрутите болт наверху хвостовика шарикового фиксатора, и все готово. Закрутить четыре болта и не возиться с установочными штифтами или дополнительными креплениями действительно быстро и легко.Джергенс говорит о 30-секундном времени смены приспособлений, что действительно очень быстро.

Поддоны

Следующий шаг - поддоны. Думайте о них как о механических инструментальных плитах, тогда как все остальное, о чем мы говорили, было ручным. Типичная машина с поддонами позволяет вам устанавливать один или несколько поддонов, пока машина работает над другим. Операция смены поддона включает старый поддон за пределами зоны фрезерования станка и вводит новый.Это сводит к минимуму время, которое станок должен быть отключен, и позволяет выполнять настройку параллельно с обработкой.

Некоторые машины имеют так называемые «пулы поддонов», которые позволяют заранее настроить несколько поддонов и запланировать их запуск. Пул поддонов может позволить машине работать без присмотра в течение довольно длительного времени и может быть полезным строительным блоком для полной автоматизации.

Поддоны

обычно можно увидеть только на горизонтальных обрабатывающих центрах и некоторых высокопроизводительных вертикальных обрабатывающих центрах.Это определенно полноценная производственная функция, которая довольно дорога, поэтому стоимость должна быть оправдана тем, что машины не должны постоянно выпускать детали.

4-я ось, цапфы, надгробия и инструментальные колонны

Иногда полезно иметь возможность применить к нашему мышлению другое измерение - в данном случае 4-ю Ось. В ЧПУ 4-я ось обычно представляет собой ось вращения, которая выровнена для вращения вдоль оси, параллельной одной из других 3 осей станка. На вертикальных мельницах 4-я ось часто параллельна X или Y и проложена вниз.На горизонтальной мельнице 4-я ось также параллельна X или Y, но она стоит вертикально. Оба метода отлично работают, но постоянная 4-я ось горизонтальной фрезы часто имеет больший зазор, поскольку работа никогда не застревает между столом и осью.

С точки зрения рабочего места, 4-я ось может использоваться для введения новых ориентаций в игру для двух целей:

1. Он обеспечивает доступ к большему количеству сторон детали, поэтому обработка может продолжаться без необходимости переворачивать детали вручную.

2. Это позволяет получить доступ к большему количеству частей, которые могут быть расположены вокруг 4-й оси.

Чтобы узнать больше об этих применениях Workholding, ознакомьтесь с нашей превосходной серией статей «Основы 4-й оси».

.Справочник по устройству

Stratix V: Том 1: Интерфейсы устройства и интеграция

Нормальный режим позволяет реализовать две функции в одной Stratix ® В ALM, или одна функция до шести входов.

До восьми входов данных от локального межсоединения LAB являются входами для комбинационная логика.

ALM может поддерживать определенные комбинации полностью независимых функции и различные комбинации функций, которые имеют общие входы.

Рисунок 8. ALM в нормальном режиме Комбинации функций с меньшим количеством входов, чем показано. также поддерживается. Например, комбинации функций со следующими Поддерживается количество входов: 4 и 3, 3 и 3, 3 и 2, 5 и 2.

Для упаковки 2-х пятивходовых функций в одну ALM, функции должны иметь как минимум два общих входа. Общие входы: dataa и база данных . Комбинация функции четырех входов с Функция пяти входов требует одного общего входа (либо dataa или , данные ).

В случае реализации 2-х шестивходовых функций в одном ALM, четыре входа должны быть общими, а комбинационная функция должна быть одинаковой. В редко используемое устройство, функции, которые могут быть помещены в один ALM, могут быть реализованы в отдельные ALM Intel ® Программное обеспечение Quartus ® Prime для достижения наилучшая возможная производительность. Когда устройство начинает заполняться, Intel ® Программное обеспечение Quartus ® Prime автоматически использует весь потенциал Stratix ® V ALM.В Intel ® Компилятор Quartus ® Prime автоматически выполняет поиск функции, использующие общие входы или полностью независимые функции, которые должны быть помещены в один ALM для эффективного использования ресурсов устройства. Кроме того, вы можете вручную управлять использование ресурсов путем установки назначений местоположений.

Вы можете реализовать любую функцию с шестью входами, используя входы данные , данные , datac , datad и либо datae0 и dataf0 , либо datae1 и dataf1 .Если вы используете datae0 и dataf0 , вывод либо направляется в register0 , register0 is игнорируется, или выход, управляемый в регистр и регистр 0 , пропускается, и данные перемещаются в соедините их с помощью верхнего набора выходных драйверов, как показано на следующем рисунке. Если вы используете datae1 и dataf1 , вывод либо направляется в register1 , либо в обход register1 , и подключаются к межсоединению с помощью нижнего набора выходных драйверов.В Intel ® Компилятор Quartus ® Prime автоматически выбирает входные данные для ЛУТ. ALM в нормальном режиме поддерживают упаковку регистров.

Рисунок 9. Функция ввода в нормальном режиме.

Если вы используете datae1 и dataf1 как входы для функции с шестью входами, datae0 и dataf0 доступны для регистровой упаковки.

dataf1 ввод доступен только для упаковки регистров если функция с шестью входами не зарегистрирована.

.

Смотрите также

Сделать заказ

Пожалуйста, введите Ваше имя
Пожалуйста, введите Ваш номер телефона
Пожалуйста, введите Ваше сообщение
