Станки из фанеры


чертежи, материалы, инструменты, сборка, настройка

Вопрос-Ответ

Станок ЧПУ с разным рабочим полем можно изготовить самостоятельно из фанеры. Этот материал стоит недорого, работать с ним легко, к тому же, он обладает высокой прочностью и может переносить большие нагрузки.

Станок ЧПУ с разным рабочим полем можно изготовить самостоятельно из фанеры. Этот материал стоит недорого, работать с ним легко, к тому же, он обладает высокой прочностью и может переносить большие нагрузки. Изделия из фанеры прочны и практичны. Работа по созданию станка проводится в несколько этапов: сначала делают чертежи, затем готовят материалы и инструменты, выпиливают необходимые элементы конструкции, собирают в виде конструкторов и настраивают станки.

Каждый этап требует внимательного подхода. ЧПУ из фанеры позволит обрабатывать дерево в домашних условиях, создавать мебель из фанеры. Готовый станок можно посмотреть на фото. Фанерная машина будет работать не хуже фабричного изделия. Возможности такого оборудования велики.

Чертежи

На начальном этапе рабочего процесса делают чертежи. Чертежи могут отличаться друг от друга в зависимости от того, какой тип оборудования с программным управлением был выбран, какое рабочее поле предусмотрено. Создавая чертёж будущему станку, заостряют внимание на следующих факторах:

  • какие детали нужно будет сделать самостоятельно, а какие купить в готовом виде;
  • какой толщины потребуется фанера;
  • каким образом будут фиксироваться детали.

Элементы простой формы делают самостоятельно. К таким деталям относят: станину, столешницу, держатели, кожух, суппорт и некоторые другие. Элементы посложнее покупают готовыми. Люди, не имеющие опыта в создании чертежей, могут отыскать готовые чертежи, их можно найти в разных источниках, к примеру, в интернете. Там же есть чертежи мебели и схемы прочих фанерных изделий.

рабочий стол



макет станка

Подготовка материала и инструментов

Мебельные станки из фанеры с ЧПУ подходят только для работы в домашних условиях.  Для начала готовят фанерный лист любого сорта, разной толщины. Столы, станины и суппорты изготавливают из фанерного листа толщиной 10мм, для станков, на которых планируется изготавливать крупные заготовки, берется фанера толщиной 20 мм. Кожухи, стопоры и прочие элементы выпиливают из фанеры толщиной 6 мм. Кроме материала, потребуются следующие инструменты и детали:

  • подшипники и фиксаторы;
  • валы;
  • винты;
  • шкивы;
  • дрель или сверло;
  • ремни передачи вращения;
  • кабели;
  • алюминиевый уголок;
  • направляющие;
  • острый нож;
  • контроллер;
  • лобзик или натяжная пила;
  • наждачка.

Также, следует приготовить клей. Для работы с фанерой подойдет обычный ПВА. Для установки на корпус металлических деталей используют эпоксидную смолу. В качестве дополнительного оборудования приобретается шаговый мотор, вместо него может использоваться мотор от отработавшего сканера или принтера.

В процессе работы для соединения отдельных элементов используют шипы и пазы, которые предварительно смазывают клеем. При нанесении ПВА используют ватную палочку. Важно, чтобы в местах соединения не было щелей. Гвозди и саморезы для соединения элементов не годятся.

Как выпиливать детали

Фанерные детали выпиливают вручную, если их толщина не превышает 4 мм. Для этих целей подойдет ручной лобзик либо натяжная пила. Листы побольше, толщиной от 6 мм, допустимо пилить электрическим лобзиком, также подойдет дисковая пила. С тонкими листами (2 мм) можно работать ножом.

Пилу или лобзик ведут по линии разреза медленно, при быстром движении края изделия будут грубыми. Вырезая мелкие детали, лучше оставить запасное место, чтобы не ошибиться с размером. Отверстия в фанерных деталях проделывают с помощью сверлильного станка или сверла, также можно воспользоваться дрелью.

Выпиленное изделие следует обрабатывать, чтобы в ходе эксплуатации отдельные элементы не расслоились. Отшлифовка производится с помощью наждачной бумаги. Движения начинают от углового края фанерной детали по направлению волокон. Сами углы обрабатывают отдельно. Отверстия тоже требуют шлифовки, это делают той же наждачкой. Чтобы повысить устойчивость изделия к перепадам температур, поверхности обрабатывают грунтовкой. По завершении работы фанеру окрашивают.

Сборка деталей

Когда все детали будут готовы, их собирают наподобие конструктора. Сборка осуществляется с большой осторожностью, поскольку фанера представляет собой хрупкий материал, при неосторожном подходе она может растрескаться. В процессе сборки пазо-шипового соединения на фанерном полотне по всей длине проходятся клеем ПВА.

Болтовые соединения дополняют шайбами и граверами, чтобы они не разболтались и не раскрутились в ходе работы на станках. Все кабели размещают в ПВХ гофре. Станину и стол нужно устанавливать по уровню. Контроллер должен находиться отдельно, его помещают в шкаф. Сборку деталей можно осуществлять, глядя на фото, также в данном случае поможет схема.

Настройка

После сборки фрезера приступают к настройке станков. Следует тщательно проверить, как перемещаются движущиеся детали, как функционирует передающий механизм. Также следует отрегулировать положение включателей и выключателей, настроить показания датчиков.

На этапе настройке осуществляют следующие функции:

  • установка нулевого показателя устройства;
  • осевая калибровка движения суппорта, стола;
  • диагностика точности обработки информации на датчиках.

Когда все будет готово, останется установить программу. Программное обеспечение для работы со станками могут создать не все, поэтому его покупают у специалистов, после чего устанавливают на оборудование. Произведя настройки можно приступать к работе на новом станке.

Фрезерный станок из фанеры разного рабочего поля можно изготовить самостоятельно. Для этого требуется подготовить нужный материал, инструменты и детали. В процессе работы необходимо следовать правилам. Готовый мебельный ЧПУ станок позволит проводить фрезерные работы в домашних условиях. Станок ЧПУ своими руками обойдется гораздо дешевле фабричного.

К изделиям самодельного производства следует подходить со всей ответственностью, они должны быть изготовлены согласно всем правилам.

Фрезером можно будет создавать большое количество деталей для изготовления мебели.

Токарный станок по дереву самодельный из фанеры



В этой статье, рассмотрим очередную модель токарного станка по дереву. 15-летний мастер-самодельщик изготовил станок из лома. Для изготовления мастер использовал следующие

Инструменты и материалы:
-Фанера;
-Клей;
-Циркулярная пила;
-Карандаш;
-Линейка;
-Струбцины;
-Торцовочная пила;
-Сверлильный станок;
-Шуруповёрт;
-Ленточнопильный станок;
-Болты с гайками и шайбами;
-Подшипники;
-Шурупы;
-Металлическая пластина;
-Электродвигатель;
-Шкив;
-Барашковый винт;
-Ротор электродрели с патроном;
-Петля;
-Краска;
-Кисточка;
-Конус металлический;
-Ремень;

Шаг первый: основание

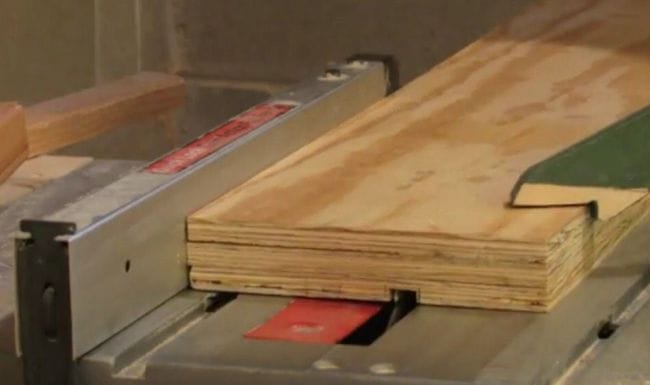

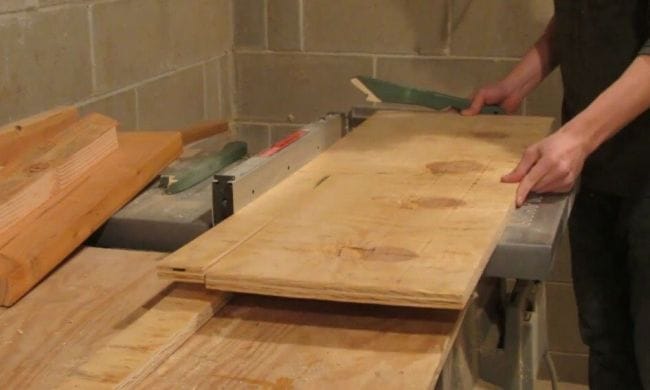

Основание станка выполнено из клееной 12 мм фанеры. Отрезает три фанерных прямоугольника. Склеивает их. Торцует край.

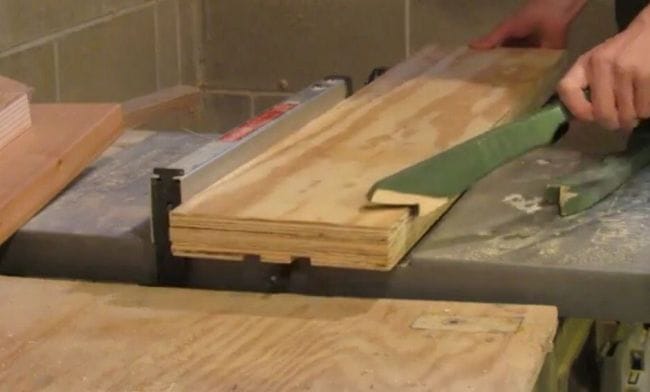

По всей длине основания делает два параллельных паза.

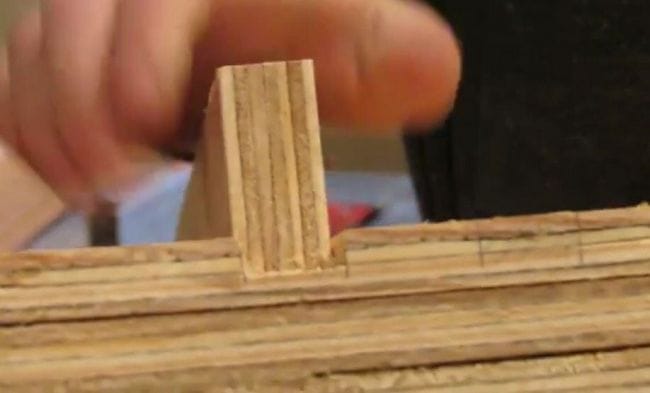

В эти пазы, на всю длину, должны вставляться фанерные стойки. Сверху их будет установлена направляющая. Отрезает две стойки.

Отрезает две детали для направляющей. Склеивает их. Торцевые части отрезает под углом 20°. Делает на направляющей два паза.

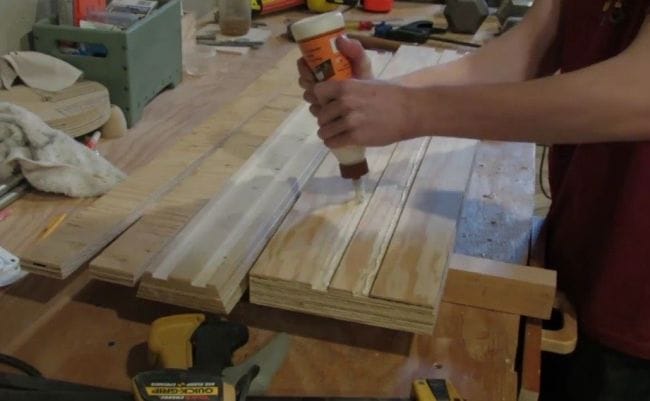

Склеивает основание.


Шаг второй: передняя бабка
Из фанеры изготавливает переднюю бабку. Отрезает два прямоугольных куска фанеры. Вырезает у них полукругом верхнюю часть. Сверлит отверстие для подшипника. Устанавливает подшипник в отверстие на клей.

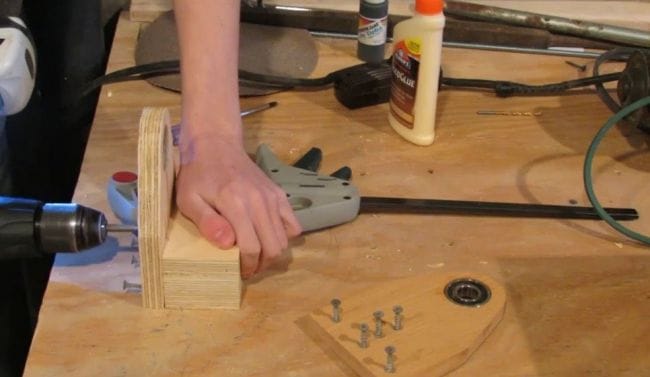

Вырезает три фанерных квадрата. Склеивает их. По бокам этого квадрата будут крепится две детали передней бабки.

Шаг третий: нижняя часть бабки

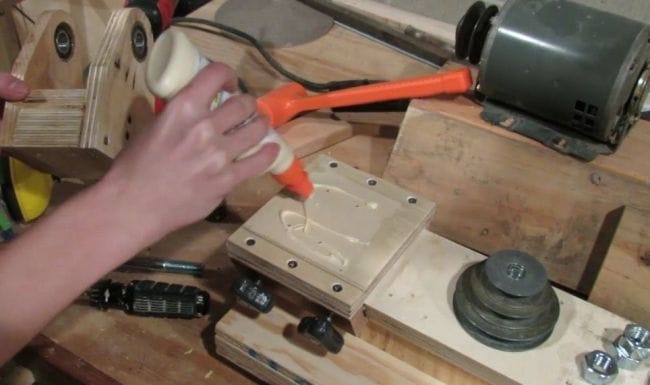

Отрезает две прямоугольных заготовки (зажимы). Торцовые части заготовок отрезаны под углом 20°. Посередине заготовок сделан паз. В пазе делает два отверстия, для установки гайки и шайбы и сквозные отверстия под болт. Гайку и шайбу приклеивает клеем. В паз зажимов прикручивает металлическую полоску. Изготавливает платформу по ширине направляющей. Прикручивает к платформе, с двух сторон, зажимы. платформа с зажимами свободно перемещается по направляющей. Для фиксации достаточно закрутить болты на зажимах. металлическая пластинка прижимается к направляющей, и платформа фиксируется.

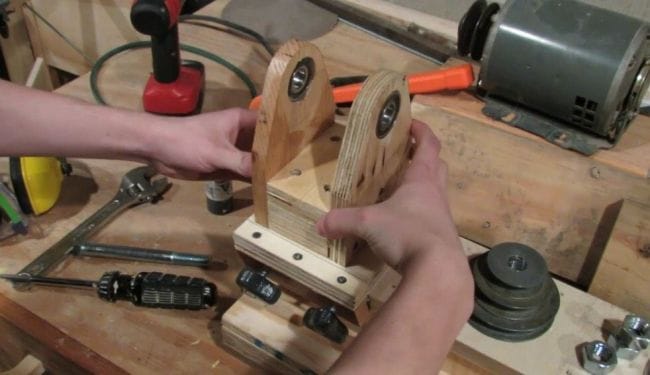

Шаг четвертый: сборка передней бабки

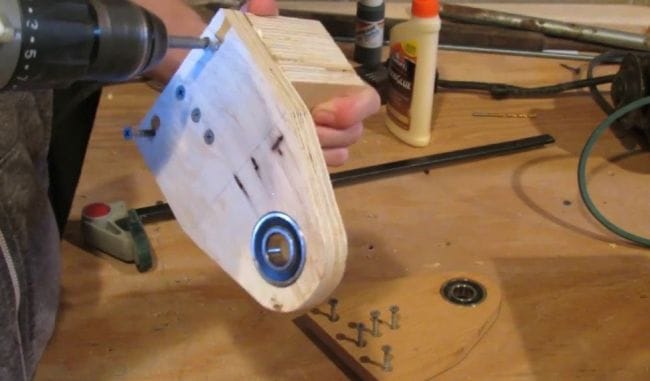

К блоку прикручивает две части с подшипниками.


Прикручивает бабку к платформе.

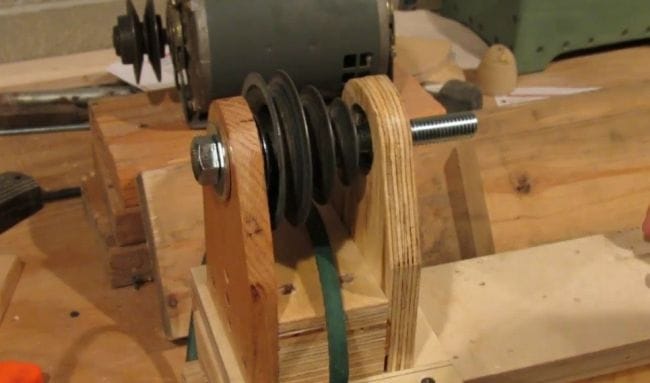

Устанавливает шкив.


Шаг пятый: изготовление задней бабки и подручника
Принцип изготовления задней бабки такой же, как и передней. В качестве пиноли мастер использует ротор с патроном от дрели.

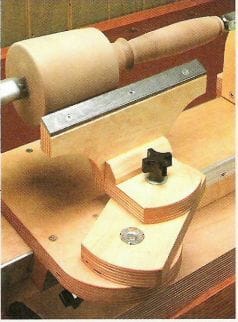

Подручник мастер изготавливает из фанеры со вставкой металлического уголка в верхней части.
Токарный станок по дереву самодельный из фанеры
Шаг шестой: двигатель, защита бабок, шпиндель

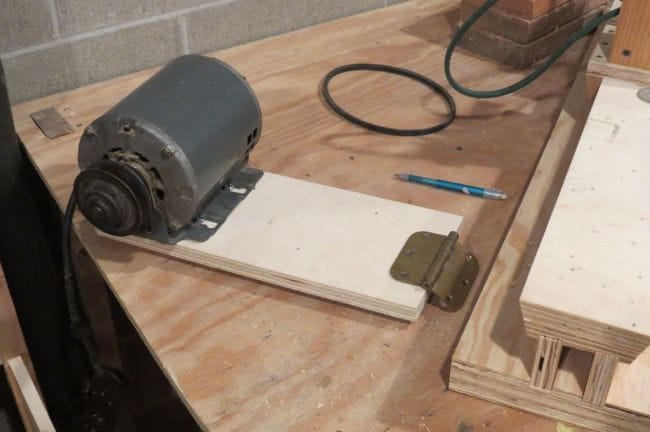

Двигатель крепится на фанерной доске соединенной с основанием петлей.

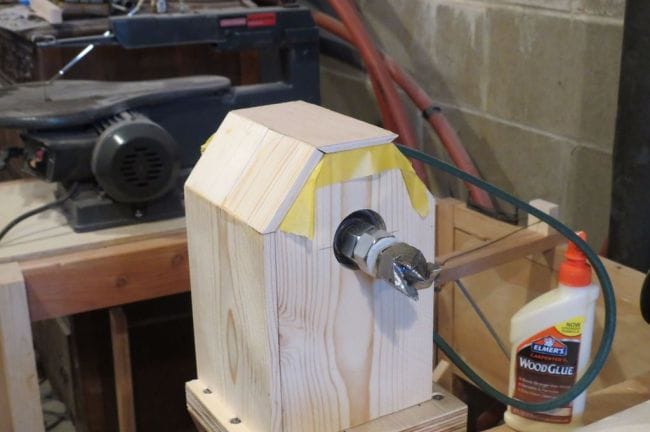

На заднюю и переднюю бабки устанавливает защиту.

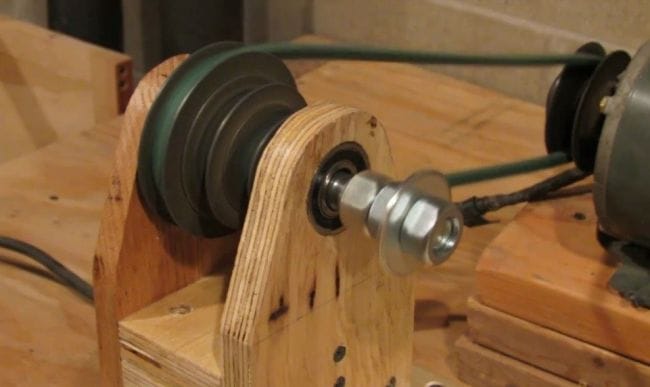

Шпиндель мастер изготовил, сварив две гайки и шайбу. Затем в гайках сделал "зубы".

Шаг седьмой: окраска
Красит части станка.

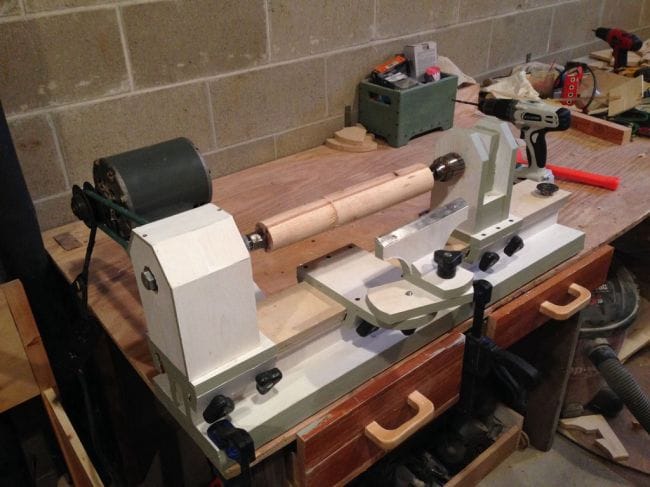

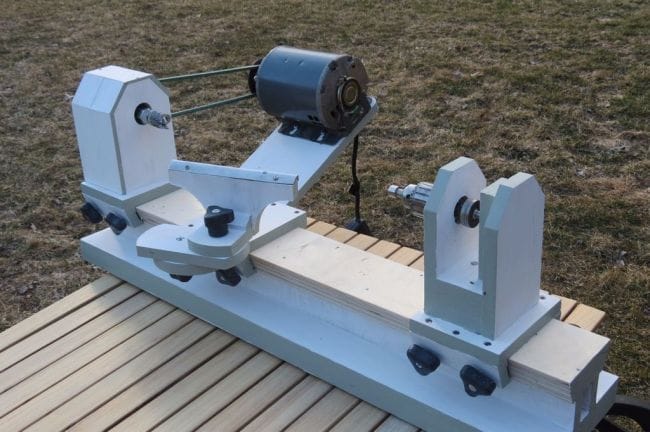

Станок готов. Осталось установить заготовку и попробовать его в работе.

Видео по изготовлению и сборке станка.




Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как собрать станок с ЧПУ своими руками

В этой статье мы рассказываем о том, что построить своими руками фрезерный станок с ЧПУ — выполнимая задача. Подробно описывается весь процесс создания: от проектирования до применения станка.

В первом случае к покупным комплектующим добавлялись самодельные детали, сделанные на токарном станке, во втором проекте автор обошелся готовыми частями, третий — бонус, изготовление функционального стола для станка, совмещенного с полками для хранения материалов и инструментов.



Содержание:

  • Заключение и рекомендации



Как сделать самодельный станок с ЧПУ

Автор проекта Benne подробно описал весь процесс создания станка с ЧПУ для работы по дереву и другим материалам, начиная с проектирования.



1. Проектирование

Перед постройкой станка нужно как минимум нарисовать эскиз от руки, а лучше выполнить более точный трехмерный рисунок с помощью программы САПР. Автор проекта использовал google sketchup, довольно простую (бесплатную для 30-дневного использования) программу. Для более сложного проекта вы можете выбрать Autocad.

Главная цель рисунка — выяснить необходимые размеры деталей, для заказа их по интернету, и убедиться, что все движущиеся части станка подойдут друг к другу.

Как видите, детальных чертежей с размеченными отверстиями под крепления автор не использовал, намечал отверстия в процессе постройки станка, но такого исходного дизайна оказалось достаточно.

Габаритные размеры станка: 1050 х 840 х 400 мм.

Перемещение по осям: X 730 мм, Y 650 мм, Z 150 мм

Длина направляющих и шариково-винтовой передачи зависит от размера задуманного вами станка.

Когда идет проектирование станка с ЧПУ, есть несколько вопросов, от ответа на которые зависит конечный результат.

Какой тип станка с ЧПУ вы хотите выбрать?

С подвижным столом или с подвижным порталом? Конструкции с подвижным столом часто используются для станков небольшого размера, до 30х30 см. Их легче построить, их можно сделать более жесткими, чем машины с движущимся порталом. Недостаток перемещения стола заключается в том, что при одинаковой зоне резки общая площадь станка получается раза в два больше, чем при использовании конструкции с подвижным порталом. В этом проекте зона обработки около 65x65 см, поэтому был выбран подвижный портал.

Что вы хотите обрабатывать с помощью станка с ЧПУ?

В данном проекте станок предназначался в основном для фанеры, лиственных пород дерева и пластмасс, а также для алюминия.

 Из чего будет строиться станок?

Это в основном зависит от материала, который будет на станке обрабатываться. В идеале материал, который используется для изготовления станка, должен быть прочнее материала, который будет обрабатываться на станке или, как минимум, не менее прочным. Поэтому, если вы хотите резать алюминий, станок должен быть собран из алюминия или стали.

Какая длина осей вам нужна?

По первоначальному замыслу станок с ЧПУ должен был обрабатывать фанеру и МДФ, которые в Нидерландах выпускают размером 62 х 121 см. Поэтому для Y расстояние прохода должно быть не менее 620 мм. Длина хода по оси Х равна 730 мм, потому что иначе станок занял бы все пространство комнаты. Поэтому ось X короче, чем длина листа фанеры (1210 мм), но можно обработать половину, затем сдвинуть лист вперед и обработать оставшуюся часть. С помощью такой уловки получается обрабатывать на станке куски куда большие, чем длина оси Х. Для оси Z выбрано 150 мм, чтобы в будущем использовать четвертую ось.

Какой тип линейного движения вы будете использовать?

Существует множество вариантов системы линейного перемещения, от ее выбора во многом зависит качество работы. Поэтому есть смысл потратиться на лучшую систему, которую вы можете себе позволить. Автор проекта решил, что линейные рельсы были лучшим вариантом из тех, на которые ему хватало денег. Если вы строите 3-осевой фрезерный станок с ЧПУ, вам нужно купить комплект, состоящий из трех наборов линейных направляющих и двух линейных подшипников на каждую направляющую.

Какую систему привода подач вы будете использовать для каждой оси?

Основные варианты привода подачи: зубчатые ремни, механизмы реечной передачи и передача винт-гайка. Для самодельных станков с ЧПУ чаще всего используют передачу винт-гайка с использованием шарико-винтовой пары. Гайка крепится к подвижной части машины, винт закреплен с обоих концов. Винт крепится к двигателю. Если двигатели вращается, гайка с прикрепленной к ней движущейся частью машины будет двигаться вдоль винта и приводить машину в движение.

ШВП в данном станке используется для привода осей X и Y. Шарико-винтовые подшипники обеспечивают очень плавный ход, люфт отсутствует, повышается качество и скорость резки.

Для оси Z использован стержень M10 из высококачественной нержавеющей стали с самодельной гайкой из делрина.

Тип двигателя и контроллера

Обычно в самодельных станках с ЧПУ применяются шаговые двигатели. Сервоприводы в основном используются для мощных промышленных станков с ЧПУ, они дороже и требуют более дорогих контроллеров. Здесь использованы шаговые двигатели 3Nm.

Тип шпинделя

В проекте используется стандартный Kress, он имеет хороший 43-мм зажимной фланец, а также встроенный регулятор скорости (но последняя функция есть у большинства шпинделей).

Если вы собираетесь выполнять действительно сложную резку, стоит обратить внимание на шпиндели с водяным охлаждением — они дороже стандартных, зато шумят гораздо меньше, могут работать на низких оборотах без перегрева и с самыми разными материалами.

Затраты

На данный станок с ЧПУ ушло примерно 1500 евро. Готовый фрезерный станок с ЧПУ сходных характеристик стоит намного дороже, так что вы можете сэкономить, создав станок самостоятельно.



2. Комплектующие для создания станка с ЧПУ

Электрооборудование и электроника:

  • 3 шаговых двигателя 3 Nm Nema 23;
  • 3 драйвера шаговых двигателей DM556 Leadshine;
  • блок питания 36 В для станков с ЧПУ;
  • интерфейсная плата 5 Axis CNC Breakout Board для управления шаговыми драйверами;
  • источник питания 5 В для интерфейсной платы;
  • двухпозиционный выключатель On/Off;
  • многожильный кабель Shielded 4 Conductor 18 AWG;
  • 3 сенсорных концевых выключателя;
  • Шпиндель: Kress FME 800 (подойдут также Bosch Colt или Dewalt Compact Router).

По желанию:

  • шкафчик/корпус для электрооборудования;
  • подвижный пластиковый кабель-канал;
  • 4-контактные кабельные вилки.

Механические части:

  • линейные направляющие: для X — SBR 20 для Y и Z — SBR 16;
  • шарико-винтовая пара (ШВП) для X и Y — диаметром 16 мм, шаг 5 мм4
  • в качестве передаточного винта для оси Z: стальной штырь с резьбой M10 с самодельной гайкой из делрина;
  • алюминиевый профиль: 30х60 мм, нарезанный на куски длиной 100 мм;
  • алюминиевая пластина 15 мм толщиной;
  • мощные антивибрационные выравнивающие ножки.

Программы:

  • CAD/CAM-программа CamBam;
  • программа для управления станком с ЧПУ Mach4

Станок в основном построен из алюминиевых пластин толщиной 15 мм и алюминиевых профилей 30x60 мм. Работы выполнялись с применением сверлильного и токарного станков. Пластины и профили заказывались нарезанными по размеру.



3. Ось Х

Базовая рама сделана из 4 отрезков алюминиевого профиля сечением 30х60 мм и двух боковых панелей толщиной 15 мм. В конце профилей есть по два отверстия диаметром 6,8 мм, с помощью метчика внутри отверстий выполнена резьба М8.

Нарезка резьбы в торцах алюминиевого профиля

Чтобы отверстия на концевых панелях совпадали, при сверлении обе пластины зажимались вместе. Посередине каждой пластины просверлено по 4 отверстия, чтобы установить подшипниковые опоры, и четыре дополнительных отверстия в одной из боковых пластин для крепления двигателя.

Их кусочков алюминия (50х50х20) сделаны 4 блока, чтобы прикрепить выравнивающие ножки. Блоки прикручены к наружным профилям четырьмя болтами М5 с мебельными t-гайками.

Линейные направляющие подходят непосредственно к алюминиевым профилям. Для оси X использовались рельсы диаметром 20 мм. Предварительно просверленные в основании линейных направляющих отверстия точно совпадают с пазами в алюминиевых профилях. Для установки использованы болты М5 и мебельные t-гайки.



4. Боковые пластины портала

Боковые пластины портала почти одинаковы, но в одной из них просверлены четыре дополнительных отверстия для крепления мотора. Весь портал изготовлен из алюминиевых пластин толщиной 15 мм. Чтобы отверстия оказались точно в нужном месте, в тщательно отмеченных местах слесарным кернером были пробиты углубления, и по этим меткам просверлены отверстия на сверлильном станке, сначала сверлом меньшего диаметра, затем — нужного.

Из-за того, как спроектирован портал, пришлось сверлить отверстия в торцах боковых пластин и делать в отверстиях резьбу М8.



5. Сборка портала

Портал собран и установлен

Остальная часть портала выполнена так же, как и боковые части. Самым сложным было правильно выровнять линейные рельсы, которые должны были совпасть с краем пластины. При маркировке точного расположения отверстий автор прижал два куска алюминиевых профилей к боковым сторонам пластины, чтобы выровнять направляющие. В просверленных отверстиях нарезана резьба М5. При креплении направляющих к порталу необходимо убедиться, что расстояние между направляющими по всей длине одинаково, направляющие должны быть параллельны.

Линейные подшипники прикреплены к боковой стенке портала.

Несколько угловых скоб придают дополнительную жесткость конструкции.

В пластине на нижней части портала просверлено 6 отверстий, чтобы прикрепить ее к боковым пластинам. В середине пришлось просверлить два отверстия для крепления держателя гайки.



6. Каретка оси Y

Каретка оси Y состоит из одной пластины, к которой прикреплены линейные подшипники. Сверлить отверстия было довольно просто, но требовалась высокая точ

Небольшой распиловочный станок из электрического лобзика и фанеры своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Наверняка у многих из Вас есть своя мастерская или гараж. И Вы постоянно добавляете различные станки для облегчения работ.
В данной статье, автор YouTube канала «Men’s Craft» расскажет Вам, как он сделал небольшой распиловочный станочек из фанеры и электрического лобзика.

Эта самоделка достаточно проста в изготовлении, и не займет у Вас много времени.

Материалы.
— Листовая фанера
— Стальная пластина
— Подшипники
— Винты, шайбы, барашковые гайки
— Наждачная бумага
— Малярная лента
— Клей ПВА
— Аэрозольные краски.


Инструменты, использованные автором.
— Электрический лобзик
— Струбцины
— Шуруповерт
— Сверла по металлу, зенковка
— Стамески
— Карандаш, угольник, линейка.

Процесс изготовления.
Для начала мастер вырезает Г-образную штангу из листовой фанеры. Затем склеивает обе заготовки, и стягивает их струбцинами.

Далее он вырезает заготовки для стола, и обрабатывает края наждачной бумагой.


К нижней части стола приклеиваются два ребра жесткости, и фиксируются саморезами.

Теперь нужно подготовить замену подошвы электрического лобзика. Она изготавливается из стальной пластины. Сначала мастер переносит ее контуры на поверхность столика.


Отступает от краев по 10 мм, высверливает отверстие для входа полотна лобзика, и вырезает выемку.


По периметру убирает материал на глубину пластины стамеской. Проверяет качество укладки пластины угольником.

Вырезал заготовки для ножек, приклеил и прикрутил их к столу.

В задней части стола прикручивается панель из фанеры. К ней будет крепиться штанга.

Также усиливается нижняя часть столика.


Из прямоугольного кусочка фанеры мастер вырезает заготовку для держателя прижимных подшипников.

Размечает и высверливает отверстие для центрального болта и подшипника.

Затем изготавливаются отверстия для боковых болтов.


В пластине мастер высверлил отверстие для полотна лобзика.

На лицевую поверхность пластины он наклеил малярный скотч. На головки винтов лобзика нанес отметки карандашом, слегка выкрутил их из подошвы, и прижал к поверхности пластины. Так он получил достаточно точную разметку.

В пластине высверливает отверстия, и раззенковывает их.


Пластина прикручивается к лобзику, и он устанавливается на свое место.


К задней части станка мастер прикручивает штангу. К передней ее части крепит прямоугольник из фанеры. В нем сверлит отверстия для прижимных винтов.

Устанавливает прижимные подшипники на свои места.

Теперь регулируемая пластина крепится к штанге, и прижимается барашковыми гайками.


Отрегулировав высоту пластины по толщине заготовки, можно приступать к работе.

Такой станочек с легкостью справляется даже с весьма сложным фигурным резом.

Остается только покрыть все деревянные поверхности аэрозольной краской. Станок очень легко разбирается, а лобзик не теряет своего основного предназначения.
Благодарю автора за простую идею пильного станка для небольшой мастерской!

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

[media=https://www.youtube.com/watch?v=W2bWvZ1a0m8]


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

как сделать из дерева, чертежи, особенности и принцип работы

Многие знают с детства забаву выпиливания лобзиком. Технология несложная. Но несмотря на кажущуюся легкость и несложность работы, можно получить очень красивые кружева из дерева или пластика. Это очень медленный процесс, требующий упорства и терпения. Для облегчения труда были разработаны лобзиковые станки. Они функционально делятся на две группы: с ручным и электрическим приводом.

Устройство лобзика с мускульным приводом

Самодельный станок несложно изготовить. Можно найти много чертежей этого изделия из фанеры. Лобзиком, своими руками и подручным инструментом за короткое время собирается простое, но функциональное устройство.

Сфера применения лобзиков обширна. Они используются для выпиливания фигурных изделий из разнообразных материалов. А также станки необходимы при раскрое пиломатериалов. При этом наружный контур заготовки остается неповрежденным. Если использовать различные пилочки, то самодельный лобзик прекрасно обработает натуральное дерево, фанеру, ДСП, пластик, металл, в частности, алюминий.

Примеры чертежи лобзикового станка своими руками, который работает от мускульной силы, неоднократно приводились в различных журналах советского времени.

Пилочки для такого лобзикового станка выпускаются в виде плоского полотна.

Основные части станка:

  • Станина (А).
  • Стол рабочий, в котором предусмотрена прорезь для пилы (Б).
  • Большой шкив привода, выполняющий роль маховика (Г).
  • Малый шкив привода. Привод совмещен с кривошипно-шатунным механизмом (Д).
  • Рычаги (В).
  • Педаль, раскручивающая маховик через кривошипно-шатунный узел (Е).
  • Узел натяжения пилы (Ж).

Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив. Который, в свою очередь, заставляет двигаться кривошипно-шатунный механизм с полотном пилы.

Если маховик правильно сбалансирован, без перекосов и с равномерной правильно подобранной массой, то пилочка достигает хорошей плавности хода. Подобный станок для выпиливания из фанеры позволяет быстро изготовить множество несложных однотипных изделий. Время и усилия на выпиливание существенно сокращаются.

При такой конструкции станка размер изначальной заготовки имеет ограничение. Он зависит от длины рычагов (В). При усложнении узора необходимо вращать изделие вокруг пилы.

Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, то чаще всего подобные станки заменяют на электрические.

Конструкция электролобзикового станка

Электрический лобзик ленточный — это бытовое универсальное приспособление для изготовления сувенирных изделий, мебели, различных интерьерных предметов. Вариантов изготовления подобных станков много. Но главными элементами, от которых зависит качество продукции и удобство в работе, являются электродвигатель и лезвие полотна.

Основные элементы конструкции:

  • Полотно пилы.
  • Кривошипно-шатунный механизм.
  • Приводная часть.
  • Узел натяжения ленты.
  • Станина или рабочий стол.
  • Различные вспомогательные элементы.

Устройство и принцип работы

Стандартный станок из электролобзика своими руками включает в себя главный стол, на котором размещен режущий инструмент. Под столом обычно закреплен электромотор и механизм, передающий вращение от вала двигателя. Узел натяжения располагается или в верхней, или нижней части станка. Во многих моделях существует возможность выпиливания заготовок под разными углами. Это бывает необходимо в случае наклонного распиливания. На поворотный механизм часто наносят разметку. Это создает некоторый комфорт в работе. Максимально возможный рез зависит от размеров столика. Обычно это параметр составляет 30–40 см.

По конструкции лобзиковые аппараты делятся на:

  • Имеющие нижний суппорт.
  • Устройства с двойным суппортом.
  • Пилы с подвеской.
  • С упорами и градусной шкалой.
  • Универсальные устройства.

Чаще всего встречаются пилы с нижним суппортом. В этом случае станина-основание имеет две части: нижнюю и верхнюю. На верхней части располагается блок порезки и очистки. В нижней части находится электродвигатель, управление и включение, механизм передачи. Такая конструкция позволяет вырезать детали практически неограниченного размера.

Верхняя часть станины с двойным суппортом содержит дополнительную рейку. Монтаж такого устройства проще, чем агрегатов с нижним суппортом. Двойной суппорт позволяет обрабатывать негабаритные заготовки. Оба варианта позволяют распиливать заготовку толщиной не более 8 см

Лобзиковые аппараты на подвеске не имеют станины. В результате они очень подвижные, и во время порезки материал остается неподвижным. Перемещается только режущий блок. Рабочий модуль чаще всего крепится к потолку, соответственно, габариты материала ничем не ограничены. Пилы с подвеской позволяют вырезать очень вычурные и сложные формы.

Для сверхточных работ по схемам и чертежам придуманы станки с градусной шкалой и упорами. Механизм их работы заключается в том, чтобы совершать действия без погрешностей и ошибок.

Универсальные лобзики умеют выполнять несколько задач, кроме порезки. Это сверление, шлифование, полировка.

Обычно одним из главных параметров инструмента является показатель мощности. Чем выше мощность, тем больше возможностей у механизма. Но когда речь идет о бытовом ленточном лобзике, это верно лишь отчасти. Вполне достаточно электродвигателя мощностью около 150 Ватт.

Гораздо важнее для самодельного стационарного лобзика — криво-шатунная часть. Узел, который преобразует вращение двигателя в поступательно-возвратное движение ленты.

Частота колебаний обычного бытового лобзика – до тысячи движений в минуту. Амплитуда при этом составляет от 3 до 5 см. Для материалов различной плотности и твердости предусмотрена регулировка скорости. В большинстве случаев длина полотна доходит до 35 см. При такой длине пилы можно разрезать заготовки толщиной по 10 см. Ширина пил колеблется от сверхтонких (шириной 2 мм) до грубых (шириной до 10 мм).

Собирая самостоятельно станок для выпиливания из фанеры, необходимо особое внимание уделить правильному натяжению режущего элемента. Полотно должно быть ровным, без винтообразных перекосов, достаточно натянуто, но без лишнего. Лента на должна «звенеть» от натяжения. Для этого разработаны системы из винтовых и рессорных пружин.

В промышленных образцах иногда применяют поток воздуха из воздушного насоса для автоматического убирания опилок во время пропила.

Общая инструкция по сборке

Зачастую мастера собирают свои лобзики из обыкновенной домашней дрели или из компрессора холодильника. Таким образом, ручной лобзик переделывают в электрический инструмент. Некоторые используют двигатель от стиральных машин. Интересным является решение создание лобзикового станка, используя старую швейную машинку.

Изготовление из подручных средств

В качестве двигателя можно использовать имеющийся в наличии любой домашний электроинструмент: шуруповерт или электродрель, в которых есть регулятор скорости вращения шпинделя, прекрасно подойдут. Материалы можно использовать те, что есть под рукой: деревянные бруски, ненужные листы фанеры.

Главная, с точки зрения безопасности, удобства и продуктивности, – это станина. Она изготавливается из фанерного листа толщиной от 15 мм. Деревянные части соединяются шурупами. Для повышенной надежности места соединений можно промазать клеем.

Из деревянных заготовок собирается рычажный узел. Рычаги должны обладать хорошей прочностью. Самое подходящее дерево — это бук или дуб. Можно использовать прямые участки ножек от старых стульев.

Кончики рычагов продольно пропиливаются. В пропилы вставляются крепления пилочки. Креплением является обычная металлическая пластинка с двумя отверстиями. Толщина пластинки – 2-3 мм. Через верхнее отверстие крепление прикручивается к рычагу, а через нижнее зажимается пила лобзика. Для зажима используют барашковые гайки.

Система рычагов закрепляется в станине. Задняя часть рычагов соединяется между собой талрепом. Или, по-другому, винтовой стяжкой. Желательно, чтобы рычаги были параллельны друг другу.

Кривошипно-шатунный узел вырезается из фанеры толщиной до 1 см. С помощью подшипников обозначается ось вращения. Сами подшипники усаживают в отверстия, которые просверливают в стойках.

Затем изготавливается маховик и нижний рычаг. Они соединяются между собой шатуном, который тоже изготавливается из фанеры. После чего собирается рабочий стол и поворотный механизм. Из нетолстой фанеры вырезается поворотная дуга, в которой выпилена прорезь. Стол устанавливается на станину. Конструкция затягивается барашковой гайкой. Приводом может являться электрический шуруповерт.

Примерная схема конструкции:

Переделка из ручного лобзика

Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.

Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.

Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.

Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.

При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки.

Сборка из швейной машинки

Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.

Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.

Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.

Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.

ЧПУ из фанеры: чертежи, материалы, инструменты, сборка, настройка

Станок ЧПУ с разным рабочим полем можно изготовить самостоятельно из фанеры. Этот материал стоит недорого, работать с ним легко, к тому же, он обладает высокой прочностью и может переносить большие нагрузки. Изделия из фанеры прочны и практичны. Работа по созданию станка проводится в несколько этапов: сначала делают чертежи, затем готовят материалы и инструменты, выпиливают необходимые элементы конструкции, собирают в виде конструкторов и настраивают станки.

Каждый этап требует внимательного подхода. ЧПУ из фанеры позволит обрабатывать дерево в домашних условиях, создавать мебель из фанеры. Готовый станок можно посмотреть на фото. Фанерная машина будет работать не хуже фабричного изделия. Возможности такого оборудования велики.

Чертежи

На начальном этапе рабочего процесса делают чертежи. Чертежи могут отличаться друг от друга в зависимости от того, какой тип оборудования с программным управлением был выбран, какое рабочее поле предусмотрено. Создавая чертёж будущему станку, заостряют внимание на следующих факторах:

  • какие детали нужно будет сделать самостоятельно, а какие купить в готовом виде,
  • какой толщины потребуется фанера,
  • каким образом будут фиксироваться детали.

Элементы простой формы делают самостоятельно. К таким деталям относят: станину, столешницу, держатели, кожух, суппорт и некоторые другие. Элементы посложнее покупают готовыми. Люди, не имеющие опыта в создании чертежей, могут отыскать готовые чертежи, их можно найти в разных источниках, к примеру, в интернете. Там же есть чертежи мебели и схемы прочих фанерных изделий.

рабочий стол

макет станка

Подготовка материала и инструментов

Мебельные станки из фанеры с ЧПУ подходят только для работы в домашних условиях.  Для начала готовят фанерный лист любого сорта, разной толщины. Столы, станины и суппорты изготавливают из фанерного листа толщиной 10мм, для станков, на которых планируется изготавливать крупные заготовки, берется фанера толщиной 20 мм. Кожухи, стопоры и прочие элементы выпиливают из фанеры толщиной 6 мм. Кроме материала, потребуются следующие инструменты и детали:

  • подшипники и фиксаторы,
  • валы,
  • винты,
  • шкивы,
  • дрель или сверло,
  • ремни передачи вращения,
  • кабели,
  • алюминиевый уголок,
  • направляющие,
  • острый нож,
  • контроллер,
  • лобзик или натяжная пила,
  • наждачка.

Также, следует приготовить клей. Для работы с фанерой подойдет обычный ПВА. Для установки на корпус металлических деталей используют эпоксидную смолу. В качестве дополнительного оборудования приобретается шаговый мотор, вместо него может использоваться мотор от отработавшего сканера или принтера.

В процессе работы для соединения отдельных элементов используют шипы и пазы, которые предварительно смазывают клеем. При нанесении ПВА используют ватную палочку. Важно, чтобы в местах соединения не было щелей. Гвозди и саморезы для соединения элементов не годятся.

Как выпиливать детали

Фанерные детали выпиливают вручную, если их толщина не превышает 4 мм. Для этих целей подойдет ручной лобзик либо натяжная пила. Листы побольше, толщиной от 6 мм, допустимо пилить электрическим лобзиком, также подойдет дисковая пила. С тонкими листами (2 мм) можно работать ножом.

Пилу или лобзик ведут по линии разреза медленно, при быстром движении края изделия будут грубыми. Вырезая мелкие детали, лучше оставить запасное место, чтобы не ошибиться с размером. Отверстия в фанерных деталях проделывают с помощью сверлильного станка или сверла, также можно воспользоваться дрелью.

Выпиленное изделие следует обрабатывать, чтобы в ходе эксплуатации отдельные элементы не расслоились. Отшлифовка производится с помощью наждачной бумаги. Движения начинают от углового края фанерной детали по направлению волокон. Сами углы обрабатывают отдельно. Отверстия тоже требуют шлифовки, это делают той же наждачкой. Чтобы повысить устойчивость изделия к перепадам температур, поверхности обрабатывают грунтовкой. По завершении работы фанеру окрашивают.

Сборка деталей

Когда все детали будут готовы, их собирают наподобие конструктора. Сборка осуществляется с большой осторожностью, поскольку фанера представляет собой хрупкий материал, при неосторожном подходе она может растрескаться. В процессе сборки пазо-шипового соединения на фанерном полотне по всей длине проходятся клеем ПВА.

Болтовые соединения дополняют шайбами и граверами, чтобы они не разболтались и не раскрутились в ходе работы на станках. Все кабели размещают в ПВХ гофре. Станину и стол нужно устанавливать по уровню. Контроллер должен находиться отдельно, его помещают в шкаф. Сборку деталей можно осуществлять, глядя на фото, также в данном случае поможет схема.

Настройка

После сборки фрезера приступают к настройке станков. Следует тщательно проверить, как перемещаются движущиеся детали, как функционирует передающий механизм. Также следует отрегулировать положение включателей и выключателей, настроить показания датчиков.

На этапе настройке осуществляют следующие функции:

  • установка нулевого показателя устройства,
  • осевая калибровка движения суппорта, стола,
  • диагностика точности обработки информации на датчиках.

Когда все будет готово, останется установить программу. Программное обеспечение для работы со станками могут создать не все, поэтому его покупают у специалистов, после чего устанавливают на оборудование. Произведя настройки можно приступать к работе на новом станке.

Фрезерный станок из фанеры разного рабочего поля можно изготовить самостоятельно. Для этого требуется подготовить нужный материал, инструменты и детали. В процессе работы необходимо следовать правилам. Готовый мебельный ЧПУ станок позволит проводить фрезерные работы в домашних условиях. Станок ЧПУ своими руками обойдется гораздо дешевле фабричного.

К изделиям самодельного производства следует подходить со всей ответственностью, они должны быть изготовлены согласно всем правилам.

Фрезером можно будет создавать большое количество деталей для изготовления мебели.

Загрузка... Завод по производству фанеры

, производственная компания OEM / ODM для производства фанеры на заказ

Всего найдено 993 предприятия и компании, производящие фанеру, с 2 979 продуктами. Источник высококачественной фанеры делает машины из нашего большого выбора надежных заводов по производству фанеры. Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания , Разное
Основные продукты: Фрезерный станок с ЧПУ , сверлильный станок , нарезной станок , маска станок
Mgmt.Сертификация:

ISO 9001, ISO 14064

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Дунгуань, Гуандун
Золотой член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Вертикальная зеленая стена для сада, искусственный газон, Nail Industries , станок , проволочный гвоздь, , станок , катушечный гвоздь, , станок
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Уси, Цзянсу
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Фанера Станок Линия
Mgmt.Сертификация:

ISO 9001, ISO 14001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Линьи, Шаньдун
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Аппарат для сварки пластиковых труб Аппарат , Станок для стыковой сварки, Аппарат для стыковой сварки Аппарат , Аппарат для сварки фитингов Аппарат , Аппарат для сварки ПНД.
Mgmt. Сертификация:

ISO9001: 2015

Собственность завода: Предприятие со 100% иностранным капиталом
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Уси, Цзянсу
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Мороженое Аппарат
Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Цзянмэнь, провинция Гуандун
Производственные линии: 5
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
.

фанерный станок - поставщик фанерного оборудования из Geelong

China Geelong Machinery Manufacture Company Limited, основанная в 1990 году, является профессиональным производителем и поставщиком станков для производства фанеры, который разработал и изготовил все виды оборудования для обработки древесины и фанеры. Linyi Geelong Imp. & Exp. Co., Ltd основана в 2015 году и занимается экспортом станков для производства фанеры. Основным продуктом деревообрабатывающего оборудования являются станки для производства фанеры (станки для лущения шпона, разбрасыватель клея, горячий пресс для фанеры, холодный пресс для фанеры, компоновщик шпона, шлифовальный станок, фанерный dd. пила), линия по производству ДСП, линия по производству плит МДФ, машина горячего прессования для ламинирования меламином, линия по производству напольных плит МДФ.
>>>>> подробнее
.

Оборудование для производства фанеры - Shandong Baishengyuan Group Co., Ltd. (BS

Профиль компании

Наша компания: Производитель фанеры и фанеры -
Shandong Baishengyuan Group Co., Ltd (компания BSY) - крупнейший производитель фанерного и фанерного оборудования в Китае. Наши машины имеют сертификат CE и ISO9001. Мы экспортируем во многие страны, такие как Россия, Польша, Турция, Болгария, Украина, Бразилия, Америка, Индонезия, Малайзия, Таиланд, Индия и др.

Основные станки по производству фанеры:
1. Станок для фанеры и шпона:
Конвейер и обрезка бревен, Окорочный станок для бревен, Станок для автоматической смены и центрирования бревен, Токарный станок для обдирки шпинделя с ЧПУ, Безшпиндельные станки для лущения шпона с ЧПУ, Обрезной станок для шпона, Укладчик шпона, Сушилка для шпона, Холодный пресс, Горячий пресс, Разбрасыватель клея, Фанера калибровочная пила, шлифовальный станок для фанеры, измельчитель древесины, шлифовальный станок для лезвий и так далее.
2. Станок для строгания шпона:
Машина для нарезки шпона: Горизонтальная машина для резки и вращающаяся машина для резки полукруглого шпона, сушилка для шпона и гильотина для шпона.
3. Станки деревообрабатывающие:
Высокоскоростной высокопроизводительный четырехсторонний строгальный станок, продольная пила и сверхмощный двухсторонний рейсмусовый станок, кромкооблицовочный станок, пилорама для древесины.

Техно-фанерный станок:
У нас есть профессиональная команда с богатым опытом в области станков для фанеры.
Мы можем помочь вам разработать всю линию фанеры, линию лущения шпона и специальные требования.

Сервис-фанерный станок:
Срок качества: 12 месяцев
Наш инженер установит и обучит вашего оператора.
Добро пожаловать в нашу компанию и получите дополнительную информацию.

Контактное лицо: г-н Сун
Почта: [email protected]
Skype: baishengyuan11

WhatsApp / Wechat: +86 18863111349
Сайт: www.bsysd.cn
QQ : 2238264302

Видео:
1. https://www.youtube.com/watch?v=zgSwHcgAjQM (профиль компании)
2. https://www.youtube.com/watch?v=tE10CV10DGo (Гидравлическая двухшпиндельная линия для лущения шпона)
3. https: // www.youtube.com/watch?v=FUYmV0TxFe0 (резак для шпона)
4. https://www.youtube.com/watch?v=R6B9Zrtu5Mk (бесшпиндельная лущильная линия с ЧПУ для узкой фанеры)
5. https://www.youtube.com/watch?v=c16doDk65xU (продукт компании)
6. https://www.youtube.com/watch?v=_s-WgEMvAlU (высокоскоростная линия обдирки шпона)
7. https://www.youtube.com/watch?v=WInhCFGJqVA (линия для очистки поверхностного шпона)
8. https://www.youtube.com/channel/UC--O_wQd83AmS6-WO2Z8tOw (линия для резки полов / линия для продольной резки шпона)
9.https://www.youtube.com/watch?v=lvk0a7JFO1w (линия обработки массивной древесины)

.

Станок для очистки шпона, Станок для производства фанеры, Станок для горячего прессования фанеры, Линия по производству фанеры, Деревообрабатывающий станок - Shandong Jinlun Machinery Manufacturing Co, Ltd. Компания

Shandong Jinlun Machinery Manufacturing Co, Ltd расположена в красивом китайском логистическом и небольшом товарном городе Линьи. Наша компания расположена в экономической зоне государственного уровня и занимает площадь в 60000 квадратных метров. Мы наслаждаемся удобным транспортом, это всего в 8 км. от аэропорта Линьи и в 260 км от морского порта Циндао.

jinlun machinery 20-летний опыт производства бесшпиндельных станков для лущения шпона. Это самое раннее крупное предприятие, объединяющее проектирование, разработку и производство до настоящего времени. Jinlun обслужила более 1000 шпонов и команду производителей фанеры за рубежом. первая компания в Китае, которая успешно прошла сертификацию CE. Продукция успешно экспортируется в более чем 60 стран и регионов, таких как Европа, Южная Америка, Юго-Восточная Азия, Ближний Восток и Африка и т. д. Jinlun пользуется огромной популярностью и довольно большой долей рынка как в Китае и за границу.

.Линия по производству фанеры

, Машина для очистки шпона, Машина для сушки шпона, Поставщик машины горячего прессования Линия по производству фанеры

, Машина для очистки шпона, Машина для сушки шпона, Поставщик машины горячего прессования НАШИ ПРОДУКТЫ

Hebei Qianhui Macihnery Co., Ltd, основанная в 1998 году, занимается производством и экспортом всех видов станков для производства фанеры, станков для производства фанеры и лесопильных станков, в том числе станков для лущения фанеры, роликовых сушилок для фанеры, разбрасывателей клея, холодного пресса, горячий пресс, фанерный станок DD Saw, пилорама, многопильный станок для круглого бревна и бревна и т. д.

.

Смотрите также

Сделать заказ

Пожалуйста, введите Ваше имя
Пожалуйста, введите Ваш номер телефона
Пожалуйста, введите Ваше сообщение
