Схемы отопительных печей


схема кладки отопительной печи, устройство на фото и видео

Содержание:

1. Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В. Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов. Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать. В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов


Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой. Параметры каждой из них - 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.
В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство. В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.

У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше. У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: "Отопительные печи для дома - кладка своими руками"). Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: "Как сделать ремонт кирпичной печи своими руками"). Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива. Двухъярусная система зарекомендовала себя как хороший источник теплоснабжения загородного дома.

Кладка квадратной печки с нижним прогревом


Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту. Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции. Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх. Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: "Отопительные печки на отработке".
Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака - верхний колпак и 2 большого размера камеры. В такой отопительной конструкции можно использовать любой вид твердого топлива.

Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом


Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час. В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: "Отопительные печи Кузнецова: чертежи и порядовка своими руками"). Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.
Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.

Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает. Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор. Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло


Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В. Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.
Состоит данное устройство печи для дома из двух частей - в нижней располагается топливник. В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.

Она похожа на опрокинутый колпак, по форме напоминающий стакан. Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания. Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов. Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро.  Читайте также: "Какая кирпичная печь для дома лучше – виды, преимущества и недостатки".

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

- в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник. Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки. Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы. Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: "Кирпичный щиток для металлической печи".

Кладка печи, созданной Теплотехническим институтом


Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля.
По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.

Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: "Газовая печка для дома - удобное отопление"). Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции. Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:


пошаговое руководство, порядовка, схемы и чертежи


Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Содержание статьи:

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Галерея изображений

Фото из

Отопительная печь с фигурной отделкой

Традиционный отопительный агрегат - камин

Печь с лежанкой для обогрева и сушки

Варочная печь в частном доме

Универсальный отопительно-варочный агрегат

Русская беленая печка с заслонкой

Кирпичная печь с емкостью для горячей воды

Печка каменка в русской бане

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все , она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

  • Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
  • Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
  • Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Для строительства кирпичной печки подходит монолитное бетонное основание. Несущую способность его обязательно требуется рассчитать перед устройством по формулам армированной ж/б плиты, перед сооружением печки такой фундамент усиливают металлическим уголком, проложенным по всем ребрам

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по .

В плане печной фундамент должен быть больше сооружаемого агрегата по минимуму на 5 см с каждой из сторон. Перед кладкой массива печки фундамент необходимо закрыть гидроизоляцией

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Галерея изображений

Фото из

Строительство массива кирпичной печи

Топливник кирпичного отопительного агрегата

Варочная панель в конструкции дачной печки

Кладка дымовых каналов из кирпича

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

  • Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
  • Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
  • Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Для того чтобы не допускать промашек и ошибок во время кладки, опытные печники сначала раскладывают ряд насухо, т.е. без применения раствора. Проверив положение кирпичей, прирезав их согласно порядовке, затем укладывают на печь с раствором

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

  • Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
  • Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
  • Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

Небольшие печки для дачных домов, которые владельцы решаются построить собственными руками, чаще всего оборудуют насадной дымовой трубой. Ее устанавливают на перекрытие печи

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Галерея изображений

Фото из

Побелка - типичный вид отделки

Сочетание побелки с облицовкой

Бюджетная облицовка обычным кафелем

Роскошная облицовка эффектными изразцами

Вероятные осложнения для печника

В сооружаемом по типовому проекту загородном доме обычно заранее предусмотрено расположение печи, вывод дымохода, удобные места для обслуживания и эксплуатации. Намного сложнее устроить отопительно-варочный агрегат в доме, строящемся по индивидуальной идее. Еще сложнее, если дом уже построен.

Бывает так, что после выбора удачного, на взгляд хозяина, местоположение печи, и даже после строительства фундамента, вдруг обнаруживают, что дымоход будет пересекать балку перекрытия или стропилину. Как поступить в такой ситуации?

Выход из положения в этом случае связан с двумя непростыми и довольно дорогостоящими вариантами. В первом из них придется перебирать перекрытие и менять положение балок и стропильных ног, во втором – рушить и заново сооружать фундамент печки.

Для того чтобы исключить подобные неприятности, перед разметкой и строительством фундамента в построенном доме следует определить, не нарушит ли дымоход целостности существующих уже конструкций. Если есть возможность и доступ к еще не обшитым балкам, надо отвесом проверить точное положение компонентов размечаемой печи.

Если в строящемся своими руками доме кирпичную печь удобнее всего поставить именно в месте, проекция которого пересекает элементы кровельной системы, лучше сместить их. Вообще, из всех вариантов желательно выбрать тот, который будет проще и дешевле в реализации.

В проектировании печи и подборе подходящей модели следует учитывать следующие правила:

Галерея изображений

Фото из

Многофункциональная кирпичная печка

Различия по габаритам и теплоемкости

Расположение агрегатов возле капитальных стен

Обогрев одной печью смежных помещений

Большая кирпичная печь в середине комнаты

Большая кирпичная печь в середине комнаты

Расположение печи возле внешней стены

Расстояние между стеной и дымоходом

Кладка упрощенного варианта русской печки

Разберем на конкретном примере специфику строительства упрощенного варианта русской печки. Как все агрегаты этой категории, она относится к варочно-отопительному оборудованию, значит, оснащена варочной чугунной панелью. Топливника в ней также два, что позволяет обогревать помещение, готовить вкуснейшие блюда и выпекать хлеб.

Особенностью именно этой конструкции является наличие специфического золосборника, расположенного под угароотводом. Сбор золы производится по каналу из кирпича, устроенному под колосниковой решеткой. Опорожнять золосборник можно с улицы, благодаря чему в доме не будет традиционных для печей загрязнений.

Для того чтобы выдвинуть металлический ящик для сбора золы можно было на улицу, в фундаменте дома устраивают канал, который соединяют с фундаментом печки. Эта конструкция должна быть расположена под полом. С наружной стороны все это закрывают утепленной заслонкой.

В этой конструкции русской печки предусмотрен внешний золосборник, опорожняемый со стороны улицы, есть отсек для аккумуляции угарного газа и место для выпекания хлеба

Уникальная конструкция печного фундамента

Фундамент для этого варианта печки тоже особенный. Строят его следующим образом. Под фундамент выбирают грунт на 85 см. Ширина котлована должна быть удобной для устройства основания. Дно выработки засыпают песком и трамбуют так, чтобы в итоге слой песка составил 10 см.

На выровненное основание устанавливают металлический футляр, в который закладывают 4 ряда кирпичной кладки на цементный раствор. На глубине 12 см до уровня пола настилают гидроизоляцию, от которой сооружают угароотвод: полый фундамент. Этот участок сооружения штукатурят, чтобы можно было сразу определить трещины – места утечки газа.

Такое решение позволяет сразу после топки закрывать вьюшку дымохода, ведь угарный газ будет отводиться в полый фундамент, не попадая в помещения. В итоге существенно улучшаются теплотехнические показатели агрегата. Зола удаляется периодически из выдвинутого на улицу металлического ящика для ее сбора.

Канал для выдвижения золосборника сооружают из кирпича одновременно со строительством фундамента печки. Для его формирования устанавливают металлические уголки. Доводят канал до отверстия, проделанного на том же уровне в фундаменте дома.

Выбор определенной конструкции печи и соответствующей ей порядовки предоставляет возможность точно подсчитать расходы материала для сооружения агрегата

Порядовая кладка в подробностях

Размер представленной на чертежах упрощенной кирпичной печи в плане составляет 77×116 см, что равно 3-м кирпичам в ширину и 4,5 кирпичам в длину. От уровня пола эту печку выкладывают в металлическом каркасе, сваренном из уголка, или в цельном футляре из жести.

Вместе с кладкой стартовых рядов упрощенной русской печки производится устройство канала, предназначенного для удаления золы с наружной стороны фундамента дома

На нижеприведенной схеме изображены 10 рядов кладки печки. После укладки 4-го ряда на стенки ее устанавливают металлический уголок, который требуется для формирования канала. В 5-ом ряду поверх уголков устраивают перекрытие канала.

Перед укладкой 7-го ряда прокладывается лист асбеста. После кладки 7-го ряда сформированный канал обшивается листовым металлом.

Строительство печки с 5-го по 13 ряд заключается в сооружение угароотвода. В 8-ом ряду снова ставят металлические полосы. В 9-ом, 11-ом и 13-ом ряду кирпич ставят на ребро.

Порядовки предназначены для грамотного сооружения кирпичной печки. Эти схемы демонстрируют порядок кладки с 11 по 25 ряд с установкой варочной панели

После кладки 14-го ряда строящаяся печка обычно уравнивается с полом, правда бывает, что для того чтобы довести до уровня пола, требуется положить еще один ряд. Пол вокруг печки обшивают листовой сталью.

С 15-го ряда, т.е. примерно с уровня поля, кирпичное сооружение снова кладут в металлический футляр или каркас из уголка. В 16-ом монтируют заслонку, которая нужна для отвода и сбора золы. Фронтон печки над этой заслонкой необходимо будет обшить металлом.

Для фиксации поддувальной дверцы в 17-ом и 18-ом ряду кладут стальные полосы. В 18-ом выполняется кладка перекрытия угароотвода.

В 19-ом ряду в кладку устанавливают уголки, на которые будет опираться выдвигающаяся колосниковая решетка. Через нее зола по каналу будет выводиться в металлический ящик для ее сбора.

«Под», основание главной топки русской печки, кладут из жаропрочного кирпича. В 20-ом ряду кладки ставят металлическую раму с дверцей, предназначенной для прочистки печи. Над 22-ым рядом снова кладут металлические полосы.

Кладка 23-го ряда производится огнеупорными кирпичами. С тыльной стороны агрегата кладку выполняют в 3 кирпича, поставленных на ребро, и в 1/8 кирпича, установленного плашмя.

Над 23-им рядом фиксируют варочную чугунную плиту, габариты которой равны 71×41 см. В этом ряду рекомендовано провести укрепление стальной полосой. 24 ряд весь кладут плашмя.

Кладка с 25-го ряда снова производится из огнеупорного кирпича, который ставят на ребро. Сейчас устанавливают глухую дверцу габаритами 25×21 см. Она выполняет функцию заслонки в стандартной русской печи.

Порядовое руководство по кладке печки – отличная помощь начинающим печникам и опытным мастерам, не знакомым с этой конструкцией

В левом заднем углу 26-го ряда кирпичи ставят на ребро для формирования дымохода. Все остальные в указанном ряду укладываются плашмя, а кладка армируется стальными полосами. У кирпичей, монтируемых плашмя, стесывают внутреннюю кромку нижнего ребра.

На уровне 26-го ряда располагают металлические листы, предназначенные для выпечки хлеба. Их должно поместиться в печке 3 штуки с учетом зазоров между стенками агрегата и этими противнями.

По длине средний и правый металлические листы равняются размерам печки. Левый короче ровно на тот отрезок, который был сформирован в 26 ряду. Чтобы левый короткий лист не провисал, его фиксируют в дальнем углу кляммером к среднему противню.

В 27-ом ряду весь кирпич укладывают плашмя. Перед сооружением 28-го ряда в отсеке, предназначенном для выпекания хлеба, устраивают подставку из кирпичей. На нее будет опираться перекрытие.

В 28-ом ряду фронтонную часть печки и левый задний угол, в котором формируется дымоход, кладут из кирпичей, поставленных на ребро. Переднюю часть агрегата армируют стальной пластиной. Остальное пространство заполняют кирпичами, уложенными плашмя.

Затем полностью два ряда, это 29 и 30, строят из устанавливаемых на ребро кирпичей. В 31-ом ряду формируют отверстие для чистки. Как положено это отверстие так же усиливают стальной полосой.

На уровне 33-го ряда уложенными плашмя кирпичами между дымоходами делают перемычки. Их опускают наполовину относительно установленных на ребро кирпичей. В 34-ом ряду располагают паровытяжную заслонку и вьюшку. В этом ряду опять же проводят армирование металлической полосой.

Порядовки с 36го по 40ой ряд показывают, как выполняется переход от устройства верхней части русской печки к кладке дымохода

В 35-ом ряду снова все кирпичи ставят ребром при кладке фронтонной части. Все остальные кирпичи кладут плашмя. В 36-ом и 37-ом рядах все элементы кладут плашмя. Чтобы увеличить сечение дымохода для оптимизации движения газов, вокруг него у кирпичей 37-го ряда стесывают нижнюю внутреннюю кромку.

После кладут патрубок, собирают его из 5 положенных плашмя кирпичей. Его соединяют путем перевязки с 31 рядом. Должно получиться так, чтобы 38-ой ряд был предпоследним. 39-ым рядом прижимают лист асбеста к потолку. Это изолирующая прокладка.

С 39-го ряда расположенными кирпичами кладут дымовой канал. Чтобы ускорить процесс возведения допустимо использовать бетонные или керамические блоки.

В обустройстве используются традиционные металлические приборы:

Галерея изображений

Фото из

Задвижка для кирпичной трубы печки

Чугунная дверка с прижимным приспособлением

Дверка поддувала печной топки

Колосниковая решетка кирпичной печки

Дверки для прочистки дымовых каналов

Чугунная плита для варочной печи

Духовой шкаф для варочных агрегатов

Водогрейная коробка для наружного размещения

Печные приборы необходимы для правильной эксплуатации агрегата. С их помощью обеспечивается оперативный розжиг печки, регулировка теплоотдачи, перекрываются технологические отверстия, выполняется чистка каналов от продуктов горения.

Выводы и полезное видео по теме

Наглядная демонстрация кладки печки из кирпича поможет освоиться с сутью процесса:

Строительство печки из кирпича сложно назвать легким делом, но оно вполне доступно для самостоятельного исполнения. Руководствуясь представленным нами мануалом и порядовками, можно своими руками соорудить отлично действующую печь. Сведения об общих правила строительства отопительно-варочных агрегатов помогут проконтролировать работу нанятых печников.

Если у вас есть опыт кладки кирпичных печей, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в блоке для связи, который расположен ниже.

Кладка печей своими руками схемы чертежи

  • Главная
  • Контакты

Поиск

  • Главная
  • Контакты
ВСЁ ОБ ОТОПЛЕНИИ Полезные советы в организации отопления и кондиционирования дома

Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежиКак сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

  • Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.
Наиболее универсальными являются отопительно-варочные печиНаиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

  • Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.
Отопительная печьОтопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

  • Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.
Основная функция этой печки - приготовление пищиОсновная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была  пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

  • Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
  • Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
  • Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
  • При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
  • Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма "солидный" набор инструментовДля работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

  • Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
  • Молоток-кирка необходим для раскалывания и обтесывания кирпича.
  • Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
  • Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
  • Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
  • Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
  • Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
  • Чертилка — стержень, применяемый для разметок.
  • Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
  • Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
  • Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
  • Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
  • Зубило применяется для раскалывания кирпича и разбора старой кладки.
  • Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
  • Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
  • Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
  • Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
  • Емкости для замешивания раствора и чистой воды.
  • Сито с металлической сеткой для просеивания песка.
Козлы облегчат выкладку верхних рядовКозлы облегчат выкладку верхних рядов
  • Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

  • Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
  • Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
  • Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.
Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на днеКотлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне
  • Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
  • Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
  • Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
  • Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
  • Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
  • Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
  • Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
  • Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
  • Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.
Верхний армирующий пояс можно просто притопить в свежезалитом бетонном раствореВерхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе
  • Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
  • Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
  • Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.
Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)
  • Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реекВыдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три рядаОптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов "под расшивку"Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Компактная, но весьма функциональная печь Ю. ПроскуринаКомпактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементовКоличество (шт.)Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)281÷285 250×120×65
Шамотный кирпич огнеупорный марки Ш-882÷85250×120×65
Дверца топочная1210×250
Дверцы для очистных каналов2140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×130
Задвижка топки1130×130
Задвижка для варочной плиты1130×130
Колосник1200×300
Варочная панель одноконфорочная1410×340
Стальная полоса 140×260×5
140×350×5
140×360×5
Стальной уголок140×40×635
340×40×510
440×40×350
Кровельное железо1380×310
Предтопочный металлический лист1500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

Схема печи Проскурина с разрезамиСхема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)Краткое описание выполняемой операции
пп1Первый ряд - сплошной, его выкладывают согласно представленной на схеме конфигурации.
Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения.
Ряд состоит из 15 кирпичей.
пп2Второй ряд.
На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально.
Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер.
На этом же ряду производится их установка.
Ряд выкладывается из 13 кирпичей.
пп3В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки.
Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок.
Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
пп4Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
пп5Четвертый ряд.
Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно.
Сечение каналов по всей их высоте будет составлять 80×120 мм.
Кроме этого, в этом ряду происходит перекрытие установленных дверец.
Необходимо подготовить 13 красных кирпичей.
пп6Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки.
В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм.
Подготовленные кирпичи укладываются над поддувальной камерой.
Для кладки ряда потребуется 16 шамотных кирпичей.
пп7После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник.
Его иногда монтируют на глиняный раствор, но часто - совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
пп8Шестой ряд.
Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом.
Ряд состоит из 12 шамотных кирпичей.
пп9Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок.
Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром.
Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
пп10Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки.
Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы.
Понятно, что кладка кирпича в рядах идет вперевязку.
пп11При кладке девятого ряда перекрывается дверца топочной камеры.
Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚.
Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей.
На ряд потребуется 12 шамотных кирпичей.
пп12На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие.
Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла.
Для этого ряда потребуется 11 шамотных кирпичей.
пп13На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм.
Эта ступенька предназначена для укладки варочной панели.
Для кладки понадобится 11 шамотных кирпичей.
пп14После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм).
Эти прокладки послужат подушкой и тепловым зазором для варочной плиты.
Затем, на подготовленное для нее место устанавливается варочная панель.
Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
пп15С двенадцатого ряда кладка будет производиться только красным кирпичом.
На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал.
Для кладки этого ряда нужно подготовить 10 кирпичей.
пп1613-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход.
Для этого в кирпиче делаются вырезы для углубления металлического элемента.
Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки.
Ряд выкладывается из 10 кирпичей.
пп1714-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей.
Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
пп18На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов.
Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму.
Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
пп1919-й ряд.
Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка.
Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше.
Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
пп2020-й ряд выкладывают по представленной схеме.
На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов.
Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха.
Для ряда потребуется 15 кирпичей.
пп21На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры.
Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу.
Для кладки нужно подготовить 11 кирпичей.
пп22Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
пп23Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа.
С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.
пп24На 22-м ряду кирпичной кладкой перекрывается металлическая пластина.
Далее кладка осуществляется по схеме.
Открытыми остаются только отверстия каналов.
Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры.
На кладку ряда потребуется 15 кирпичей.
пп2523-й ряд - формируются стенки сушильной камеры.
Ее заднюю стенку делают из кирпича, устанавливаемого набок - он отделит камеру от отверстия дымоходного канала.
Используется 12 кирпичей.
пп26На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
пп2725-й ряд - работа продолжается согласно схеме, кладка производится из 12 кирпичей.
Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.
пп2826-й ряд.
На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом.
Для кладки ряда потребуется 11 кирпичей.
пп29На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца.
Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону.
Ряд состоит из 11 кирпичей.
пп30На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом.
А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
пп31На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой.
Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем.
Внешний кирпич срезают, делая меньше его толщину.
В обустроенное «гнездо» на глиняный раствор устанавливается задвижка.
Ряд состоит из 17 кирпичей.
пп3230-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи.
Исключением является только дымоходное отверстие, размер которого равен половине кирпича.
пп33На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

Печь из кирпича для дома своими руками

Главной частью любого дома является именно очаг. Он является центральным объектом в тех домах, где не проведено централизованное отопление, ведь без него будет слишком холодно. При правильной кладке можно достичь высокого комфорта и удобства приготовления пищи. От правильного расчета и эффективности постройки будет зависеть правильный микроклимат в доме и срок её службы.

Фото кирпичных печей

В этой статье будут рассмотрены все вопросы, касательно сооружения кирпичной печи в частном доме. Есть ряд схем строительства собственного очага. Редакция сайта выбрала несколько схем постройки печи из кирпича, которая была проверена и подтверждена практикой. Надеемся, что при помощи статьи вам удастся завершить собственную печь. Для начинающих печников и владельцев различных загородных построек, от дач до вилл эта информация будет интересна для возможности контролировать работу наемных сотрудников. Все сведения опираются на требования по законодательству.

Как правильно выбрать конструкцию кирпичной печи?

Существует огромное количество вариантов кирпичной печи, которые различаются между собой, как в плане характеристик, так и сложности работы. Важно правильно выбрать конструкцию печи, чтобы обустроить подходящий агрегат из кирпича. В противном случае, будет достаточно трудно обеспечить себя комфортом.

Печь из кирпича

На текущий момент все печи из кирпича разделяют по следующим категориям:
  1. По назначению.
  2. По методу передвижения газов.
  3. По уровню производительности (в Ваттах).
  4. По периодичности топки.
  5. По габаритам.
Причем, в зависимости от типа дома печь будет выбираться по ряду параметров, важных в определенных условиях. Например, в трехкомнатном доме, площадью около 200 квадратных метров нет потребности в установке громадной печи с мощностью около 100 Ватт.

Классификация печей по назначению

На текущий момент все печи, используемые на территории частных домохозяйств, разделяют на 3 категории:
  1. Отопительные. Эти конструкции в доме выполняют только одну функцию: обогрев помещений. Нормой считается, что одна отопительная печь может поставлять тепло для трех комнат, а при постройке требуется проектировать с учетом возможности размещения стен печи как часть перегородок между комнатами.
  2. Отопительная кирпичная печь

  3. Отопительно-варочные. Подобный вариант печей включает варочную и генерирующую тепло поверхность. Эта категория также включает ряд кирпичных плит, которые имеют исключительно чугунную варочную поверхность.
  4. Отопительно-варочная кирпичная печь

  5. Специальные. Подобные агрегаты могут использоваться для решения определенного ряда задач. К таковым относят печи для выпечки хлеба, банные и даже кузнечные. В комплект входят конструкции для теплиц и гаражей.
  6. Банная кирпичная печь

Наиболее распространенными представителями первой категории являются печи голландки, а также тонкостенные конструкции, которые строятся вокруг каркаса, а также изразцовые варианты. Вторая группа включает традиционные русские печи и даже конструкции с водным контуром, которые позволяют обеспечить обогрев не только в близлежащих помещениях, но и в удаленных благодаря системе трубопроводов и конвекторов. Последняя группа включает огромное количество вариантов. Однако именно из кирпича преобладают конструкции для бань. Некоторые из них могут частично изготавливаться из металла, но футеровка практически всегда полностью кирпичная. Для постройки всех кирпичных печей используется материал с высокой теплоемкостью и невысокой теплопроводностью. Подобный материал позволяет достигать высоких эксплуатационных характеристик при минимальном уровне затрат топлива. Фактически, нагреваются они несколько медленнее, чем металлические и можно сравнить с чугунными котлами, но при этом остывают не в пример дольше. Поэтому за одну закладку топлива можно обогревать дом значительно дольше. Кроме того, невысокий показатель теплопроводности повышает безопасность использования печи. В самой топке температура может превышать 600 градусов, в зависимости от используемых материалов и количество подаваемого воздуха, но наружная часть будет относительно теплой, не превышая 100 градусов. Однако металлические компоненты конструкции такой особенностью не обладают, поэтому стоит быть осторожным.

Классификация по методу движения газов

Качества материала могут быть существенно дополнены правильным выбором конструкции печи. К примеру, для повышения показателя теплоемкости предусматривается сложная форма канала и камер. По ним в процессе сжигания передвигаются продукты сгорания, прежде чем покидают конструкцию посредством дымохода. Фактически, продукты сгорания – газ легче, чем воздух, поэтому их движение можно описать следующими принципами:
  1. После сгорания органического топлива газ, имеющий высокую температуру, устремляется вверх, и на пути контактирует с перекрытием печи.
  2. Деление газов в кирпичной печи

  3. После этого они начинают курсировать по сложному лабиринту из горизонтальных и вертикальных каналов, что позволяет передать температуру стенам перекрытия. Это позволяет нагревать дом.
  4. В дальнейшем газообразные продукты сгорания остывают и спускаются к месту выхода в дымоход и из-за отрицательного давления покидают его.
Здесь появляется ряд особенностей, которые присущи тому или иному варианту постройки каналу открывания и закрывания газа. Так по горизонтальным проходам газообразные продукты горения остывают несколько быстрее, поскольку по ним продукты сгорания передаются медленнее, чем по вертикальным. В результате наблюдается неравномерная аккумуляция тепла, где больше всего энергии собирается в районе выхода из топки. Именно поэтому оптимальным выходом становится использование кирпичных печей с вертикальным лабиринтом для продвижения дыма. Главным их достоинством становится перемещение дыма благодаря физическим законам. Соединение также вмонтировать проще, благодаря установке ряда перемычек. Из недостатков подобной конструкции можно выделить разницу в уровне аккумуляции тепла, между различными частями. Особенно сильно это заметно при сравнении температур между каналом топки и проходом, который непосредственно впадает в дымоход. В кирпичных конструкциях с горизонтальным каналом гораздо лучше прогревается нижняя часть печи, а вверху они несколько холоднее, что будет лучше в плане санитарии. Если планируется выбор печи для постройки, стоит учитывать, что идеальная динамика движения продуктов сгорания достигается в том случае, если дым передвигается по восходящему или нисходящему направлению по вертикали. И исключительно под высоким давлением можно достигать нормального передвижения. Если длина каналов будет слишком длинной, даже при их вертикальном расположении, не является оптимумом. Если циркуляция будет слишком длительной, дым и газ слишком сильно остынет, что приведет к неравномерному прогреву и аккумуляции тепла только в одной из частей конструкции, в то время, как остальные будут не подвержены нормальной температуре. К тому же, подобная конструкция может привести к проблемам со штукатуркой. Часть подобных недостатков можно решить при использовании конструкции с колпаком. В такой группе печных изделий удается обеспечить объединение традиционных каналов в унитарную конструкцию, расположенную прямо над топочным отделением. Во время работы газ, выдвигаясь из топки посредством узкого отверстия, ударяется о верхнюю часть перекрытия печи и растекаясь в разные стороны начинает спускаться, откуда из-за разницы давления переходит в дымоход под действием тяги. Подобная схема позволяет обеспечить равномерное распределение тепла между различными узлами. Кроме того, подобные конструкции опережают печки с традиционным оборотом, поэтому колпаковые нагревательные приборы используются для обогрева крупных помещений. Вторые несколько проще в плане монтажа, поэтому строятся на дачах и небольших загородных домов, где не требуется агрегат с высокой степенью производительности.

Как правильно выбрать показатель производительности?

Главной проблемой при выборе мощности печи становится правильный расчет её мощности. Работающая в номинальном режиме работы печь способна обеспечить приблизительно такой же уровень тепла, как и потери в строении. Поэтому, правильный расчет производительности зависит от теплотехнических показателей комнаты. Для этого существуют собственные формы, записанные в Санитарных Нормах и Правилах. Но обычно просто суммируют теплопотери стен и потолка посредством тех или иных узлов, обычно через вентиляционную систему. Важным фактором является прибавление до 10% от полученного результата, чтобы обеспечить запас на случай сильных морозов. При правильном расчете теплопотерь в строении удастся узнать, какой уровень мощности требуется для нормального обеспечения теплом любого дома. Если при вычислениях показатель превысил требуемый на 15% или больше, придется выбрать другую конструкцию, поскольку излишнее тепло не способно нормально выводиться. Есть ряд номограмм, которые специально рассчитаны для выбора подходящей конструкции кирпичной печи. К примеру, если у помещения больше одной наружной стены, следует использовать другие номограммы. В таком случае важно учитывать кроме площади помещения ещё и уровень потолков, чтобы правильно вычислить объем. На представленном графике показаны данные с учетом размещения подбора мощности печи при наличии одной наружной стены у конструкции. Подобный график имеет достаточно простую схему, по горизонтали необходимо отложить точку с учетом потерь тепла в комнате, для которой ведутся вычисления. Её требуется вести по вертикали до пересечения с диагональю, в результате попадаем на точку №2. Затем от полученной точки необходимо провести горизонтальную линию, пока не будет пересечение с вертикальной осью. Точка №3 представляет собой коэффициент наружных ограждений, а затем требуется его перемножить на показатель усредненной температуры в зимнее время. Кроме того, важно при расчете учитывать и ряд других функций. Если у печи закрыты поверхности, обращены на территорию комнат, потребуется дополнительно умножить результат на ¾. В таком случае будет более точный показатель. Есть и ряд специализированных строительных калькуляторов, которые позволяет провести вычисление в автоматическом режиме.

Как правильно выбрать печь из кирпича по периодичности

С учетом показателя периодичности загрузки топлива и показателей специфики его сгорания существует несколько категорий печей:
  1. С периодическим действием. Эти конструкции позволяют осуществлять топку регулярно, до нескольких раз в сутки. Главной их конструкционной особенностью являются очень толстые стены, которые обеспечивают возможность достижения температуры до 1000 градусов. Обычно для кладки используется ¾ или целый кирпич.
  2. Кирпичная печь с периодическим действием

  3. Непрерывного использования. Подобные конструкции применяются на протяжении длительного срока, поэтому не требуется формировать более толстые стены. Достаточно ¼ кирпича. Второе название конструкций – печи длительного горения, поскольку заложенное топливо может тлеть на протяжении суток, в дальнейшем выделяя нормальное количество тепловой энергии.
Поскольку для второй схемы требуется регулярно добавлять значительное количество кислорода, а в небольших домах с этим могут появляться затруднения, то на дачах и других небольших хозяйствах подобные конструкции практически неприменимы. Однако, они эффективны для обогрева крупных домов, которые имеют собственную систему приточной вентиляции. Если планируется возвести печку периодической топки, скорее всего, придется топить её до 2 раз в сутки. Это нормальный показатель для средних и северных широт, но в последнем случае может потребоваться увеличение количества топлива, либо повышение продолжительности растопки.

Классификация по геометрическим параметрам

В плане габаритов и формы практически все отопительные и варочные печи имеют форму прямоугольника. Причем, если варочные конструкции обычно стараются обеспечить более удлиненный фасад, то для комбинированных делают квадратный. В таком случае, при относительно меньшей занимаемой площади удается разместить большее топочное отделение. В традиционной русской печи обычно они дополняются пристройками в форме кирпичных лежанок. В процессе к печи добавляются не только специальные лежки, но и ряд приступок, а также оборудование для быстрого просушивания белья, либо приготовления блюд.

Виды кирпичей для печи

Исключительно обогревательные элементы могут иметь абсолютно любую форму, в том числе круглую, это ирландские варианты. Подобные конструкции могут сооружаться в полностью металлическом каркасе, что позволить сделать кладку в четверть кирпича. В результате удается повысить как прочность, так и теплоотдачу. Большей толщиной обладают традиционные русские конструкции. Обычно их стена имеет толщину от ½ до цельного кирпича. А все печи, которые имеют толщину менее половины кирпича причисляют к тонкостенным. Если хочется обеспечить минимальный уровень затрат при монтаже печи в загородном доме, где планируется жить на длительный срок, лучшим решение будет прямоугольная печь. Есть вариант добавить варочный очаг, либо отопительной голландской печи. На дачах где жить планируется нерегулярно, оптимальным выбором станет квадратная овальная или тонкостенная печь. Но если планируется использовать эту конструкцию в качестве места приготовления пищи, лучше всего выбрать миниатюрную русскую или шведскую.

Варианты кладки с порядовками

Создать собственную печь из кирпича потребует значительных затрат. Нередко бюджет может обойтись в 150 тысяч, если заказывать работу у специалистов. Поэтому есть целый ряд желающих возвести собственную несложную печь в даче или загородном доме. Это сопряжено с определенным риском, но нет ничего невозможного. Наша редакция подготовила материалы, чтобы помочь начинающим печникам. Стоит уточнить, что в примерах порядовок разбирается исключительно процедура закладки массива – главной части, включая каналы дымохода и камеры. Однако, в некоторых случаях может потребоваться подготовка фундамента, что несколько сложнее. Кроме того, выбрать, каким методом будет проведена кладка дымохода на чердаке предстоит вам. Среди представленных схем есть только достаточно простые и понятные именно новичкам.

Первый вариант: традиционная русская печь с высоким лежаком

Этот вариант печной конструкции по праву считается универсальным и может использоваться в средних и северных широтах государства. Топить подобную конструкцию допускается до 2 раз в сутки, в зависимости от погоды. При этом, можно достичь показателя теплоотдачи до 3000 ккал в час.

Печь с лежаком

Печь с лежаком

Есть варианты повышения производительности, благодаря установке двух топок. При этом печь станет выделять до 1.5 раза больше тепла. Как и в традиционном варианте есть выемка под краем пода. Производительности подобной конструкции достаточно для отопления приблизительно 30 квадратных метров. А главной характерной чертой считается наличие сводчатых перекрытий над всеми технологическими отверстиями. Если недостаточно навыков, можно обойтись и без них.

Русская кирпичная печь

Алгоритм постройки:
  1. Первый ряд закладывается сплошным, а для него готовится известковый раствор. Ряды с 2 по 4 формируют колодец, но требуется обеспечить отверстие для подпечья, которое будет расположено с фронтальной части. Кирпичи монтируются с разбежкой швов.
  2. 4й ряд является местом, где закладывается свод, установленный на фигурную опалубку. Желательно делать её из фанеры. Следующие 2 ряда монтируются с перевязкой, а на 8 свод замыкают.
  3. Ряды с 8 по 10-й закладываются в 1 кирпич. А в 11 завершается перекрытие холодной печурки. Затем засыпается песок таким образом, чтобы обеспечить уклон к задней части стены печи.
  4. В 12-ом ряду появляется устройство пода, представляющего собой сплошную конструкцию из кирпича. Его устанавливают на подготовленный песок. Поскольку эта конструкция и будет соприкасаться с пламенем, то для постройки желательно использовать тугоплавкий кирпич. Важно добиться максимально ровных поверхностей.
  5. 13-16 ряд закладывается для горнила с использованием ¾ кирпичей. При этом все элементы укладываются с перевязкой, но нет потребности в использовании раствора. Кирпичи стесывают на 45 градусов, чтобы составить замки.
  6. 17 ряд становится местом для очередного свода, от которого идет устье и задняя часть печи. Кроме того, здесь же монтируется варочная поверхность, которая устанавливается на кирпич, вмонтированный на ребро.
  7. В 18-ом ряду появляется стена печи, а поверхность между варочной поверхностью и отопительной частью постепенно заполняется песком с кирпичом. А в 19 снова появляется свод.
  8. На 20 ряду требуется заложить кладку, чтобы выровнять стенки печи и сузить отверстие над шестком. Отсюда же начинается сборка перетрубья.
  9. Свод закрывается на 22 ряду.
  10. А с 22 по 32 начинается составление перетрубья и дымохода.

Схема печи с лежаком

Вариант №2 Модернизированная «Теплушка»

Главным недостатком всех печей из кирпича является именно неравномерная аккумуляция тепла. Для этого их модернизируют. Данный вариант «Теплушки» позволяет неравномерно распределить газ между дымоходом и лабиринтом, что позволяет обеспечить гораздо более высокий уровень нагрева.

Печь «Теплушка»

Конструкция относится к колпачным. Она включает две камеры, для обогрева и приготовления пищи. А фиксация достигается благодаря столбикам. Камеры соединены между собой за счет нескольких столбиков, которые расположены по бокам. От них газ перенаправляется в варочный отсек, а затем в отопительную зону. Именно оттуда он попадает в дымоход. За счет необычной конструкции удается обеспечить высокую производительность печи, которая приблизительно на 150% мощнее стандартнее. Кроме того, у неё лучше показатели теплоемкости и теплопроводности, поэтому потребуется минимальное количество дров.

Схема печи «Теплушки»

Дымоход смещен несколько в сторону от места размещения топливника, а в нижней части дымового канала расположены отверстия, откуда продукты переработки выходят за пределы дома.

Вариант № 3. Упрощенная конструкция со щитом

Если опыта совершенно недостаточно, а отапливаемая площадь минимальная, до 20 квадратных метров, эта печь будет прекрасным вариантом.

Упрощенная кирпичная печь

Принцип работы крайне простой, из топки продукты переработки поступают в отделение для приготовления пищи, откуда перемещаются вбок, а затем начинают циркулировать по дымооборотам. Для этого устанавливается как вертикальный, так и горизонтальный канал, где дым лучше задерживается.

Схема упрощенной кирпичной печи

Схема упрощенной кирпичной печи

А после окончания прогрева нижней части сооружения дым под давлением из топки переходит в вертикальные каналы, откуда и попадает в атмосферу.

Выводы

Сооружение кирпичной конструкции в собственном доме потребует концентрации правильных расчетов. Важно правильно выбрать тип кирпича и его количество. Но даже если вы будете привлекать наемных мастеров, желательно узнать основы, чтобы контролировать их работу.

схемы, кладка, чертежи с порядовкой и прочее – Ремонт своими руками на m-stone.ru

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Как сложить печь своими руками из кирпича

Чтобы узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Содержание статьи

1 Типы кирпичных печей2 Выбор оптимального места для размещения печи3 Инструменты, стройматериалы для кладки кирпичной печки4 Подготовка места для возведения печки4.1 Фундамент4.2 Кладка насухо5 Видео: отопительная печь для небольших помещений6 Компактная «шведка»6.1 Установка других элементов печи6.2  Видео: технология кладки эффективной  печи с духовым шкафом

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительные печи, как правило, достаточно компактны по конструкции

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

Печь — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный — это «козелок». Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности, в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

Инструменты, которые понадобятся для кладки печи

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растирки раствора.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.  Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.  Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

Обычный набор чугунных и стальных деталей для кладки отопительно-варочной печи

1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Подготовка места для возведения печки

Обычно фундамент для печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

В открывшемся грунте копается котлован, глубиной в 400—500 мм.
На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

Залитый фундамент под кладку кирпичной печки

Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.  Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Кладка насухо

Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
Производя этот процесс внимательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем. Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
Уложив два — три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

Удобная, универсальная и достаточно компактная печь-«шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

Итак, с первого ряда начинается формирование поддувальной камеры.
На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

Установка дверцы зольника-поддувала

С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
На пятом ряду укладывается колосниковая решетка.

В соответствующем месте сразу устанавливается колосниковая решетка

Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также, если это необходимо, подпорка ставится и с лицевой стороны дверцы.

В случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркой

На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
С двенадцатого по шестнадцатый ряд выводится варочная камера.
На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
На 22-ом ряду дверца камеры перекрывается кладкой.
На 23-ем ряду камера перекрывается полностью, а в ее кон

Построить установку для обогрева дровяной печи

Одно из преимуществ отопления дровами - это разнообразие потребностей, которое может удовлетворить всего одна печь. Помимо согревания, дровяная печь может приготовить ужин, высушить одежду и поджарить холодные пальцы ног. Но разве это не было бы просто денди, если бы этот черный ящик тоже нарисовал красивую горячую ванну?

На самом деле, в домашнем водяном отоплении дровяными печами нет ничего нового. . . многие кухонные плиты были оснащены насадками для резервуаров для воды более века назад. Однако появление «герметичных» дровяных горелок и систем нагнетания воды привело к тому, что оставило большую часть этих старых методов периодического нагрева на второй план, и были разработаны новые методы, основанные на замкнутой циркуляции.

Современная дровяная печь с водяным отоплением

В большинстве водонагревательных приставок используются теплообменники, которые устанавливаются внутри топки или дымохода устройства. Лучшие коммерческие примеры такого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить всю семью горячей водой. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны проходить испытания под давлением, чтобы гарантировать, что они могут выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления.Как следствие, качественные внутренние теплообменники стоят довольно дорого. Самодельные внутренние устройства , с другой стороны, заслужили дурную репутацию из-за взрывов пара.

Кроме того, отвод тепла из топки или дымовой трубы дровяной печи может иметь неприятные побочные эффекты: вытягивание BTU непосредственно из огня (с помощью теплообменника топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (с помощью топки или , теплообменника дымохода), может произойти сильное накопление креозота.Нет необходимости упоминать, что сочетание камина и внутреннего водонаполненного теплообменника может обернуться катастрофой.



Разумный дизайн

Осознавая тот факт, что не бывает некомпенсированных полуденных трапез, мы приняли консервативный подход к разработке собственной водонагревательной приставки для дровяной печи. Вместо того, чтобы случайно разместить теплообменник внутри обогревателя или трубы, мы прикрепили его к внешней стороне топки. Приняв такой подход, мы избежали каких-либо серьезных модификаций нагревателя, который имеет сертификат лаборатории андеррайтеров.Более того, соблюдены несколько критериев безопасности, о которых мы уже говорили: температура, возникающая за пределами кожуха нагревателя, не будет кипятить воду (пока эта жидкость продолжает циркулировать), а для нагрева воды используется тепло, которое все равно излучался бы обогревателем, поэтому из топки не удаляется лишнее тепло.

Наша водонагревательная приставка состоит из 50 футов медных труб 1/4 дюйма, свернутых в гипс из заполненной парижской панелью. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печки без риска перегрева.(Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Сборка прикручивается к боковой стороне нагревателя и подключена к утилизированному водонагревателю на 42 галлона (мы использовали один с перегоревшим элементом, но со звуковым баком) в примерно так же, как и солнечный подогреватель.

Насос со скоростью 10 галлонов в минуту, установленный на сливе нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к точке «Т» чуть ниже клапана сброса давления в верхней части резервуара (клапан был сохранен в качестве меры предосторожности). Холодная вода поступает в сосуд через обычный входной патрубок, а вода, нагретая дровами, через стандартный горячий выход направляется к обычному электронагревателю.Все линии хорошо изолированы пеной высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепла могло бы быть потеряно в печи, когда огонь не горел. Чтобы этого не случилось, исследователь Деннис Буркхолдер сделал автоматическое включение / выключение с помощью термостата кондиционера, подключенного к сети, подключенного к линии электропитания насоса. (Вы также можете использовать более распространенный комбинированный регулятор отопления / кондиционирования, настроенный на режим охлаждения.) Термостат прикреплен к стене на расстоянии трех футов от обогревателя и примерно на фут выше его вершины. Когда температура воздуха достигает 80 ° F, 120-вольтный регулятор включает насос, и вода начинает нагреваться. Встроенный дифференциальный переключатель снова отключает циркуляционный насос, когда температура падает до 76 ° F.

Советы по строительству

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров.Например, если ваша печь больше нашей, вы можете увеличить панель настолько, чтобы в нее поместился полный 60-футовый змеевик 1/4-дюймовой трубки из мягкой меди внутри каркаса теплообменника увеличенного размера. Те из вас, кто имеют нагреватели меньшего размера, однако, потребуется меньшее количество линии.

В любом случае работать с НКТ проще всего, так как для транспортировки она свернута в бухты. Мы просто уложили скрученную линию в рамку и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал может изгибаться по дуге до радиуса примерно 1-1 / 2 дюйма без перегибов, поэтому не составит труда загнать его в любые потенциальные «горячие точки».Мы работали от внешних краев внутрь, проводки катушек к опорной плите, как мы пошли. (Без проволоки, удерживающей внешние круги трубок на месте, вся штука хотела выскочить из рамы.)

Как только медные трубки будут равномерно распределены внутри рамы, встряхните тонкую партию гипса и вылейте смесь в раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне печи, а линии 1/4 дюйма можно подсоединить к трубкам 1/2 дюйма резервуара подогревателя.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию обменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если из-за сбоя питания наш насос отключится, мы закрыли трубы, выходящие из резервуара подогревателя, и установили манометр на предохранительном клапане. Максимальное давление, которое мы смогли создать в системе, составило 3 фунта на квадратный дюйм. . . и это было после того, как поток застоялся в течение восьми часов при максимально возможной скорости горения для каталитического нейтрализатора Atlanta Stove Works!

Кроме того, чтобы определить, поощряется ли кондуктивный теплообмен через стенку печи в нездоровой степени, мы ежедневно проверяли внутреннюю часть топки дровяной печи на предмет повышенного накопления креозота.Мы не обнаружили никакой разницы во внешнем виде или глубине отложений на любой из четырех стен, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторый изолирующий эффект, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, в течение типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что увеличивало содержимое резервуара на 42 галлона до 140 ° F.Эта скорость сжигания восьми фунтов в час, вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общее количество горячей воды за 24 часа все равно должно составлять более 100 галлонов в день. И даже если вы часто будете эксплуатировать плиту в «закрытом» состоянии, система значительно снизит ваши счета за коммунальные услуги.


В зависимости от размера вашей семьи и количества воды, которое использует каждый человек, система может исключить ваших счетов за горячую воду в зимний период.Следовательно, если вы можете получить свою древесину по цене, которая значительно ниже, чем стоимость эквивалентного количества электричества или газа, энергия, которую вы вкладываете в подогрев воды из вашей дровяной печи (которая, конечно, будет вычтена из объема тепла, которое бы доставил прибор), окупит вложенные средства. Кроме того, вам будет приятно узнать, что вы сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

насос (Richdel R798)

термостат (Dayton DE158)

(50 футов) 1/4 "медная трубка типа L

16-калибр 2 'X 3' сталь

(8 футов) Уголок 1/8 "X 1"

Клапан сброса давления

(14) Болты 1/4 "-20 X 3/4" с гайками

(3 кварты.) штукатурка париж

(6 футов) проволока для тюков

сантехника разная

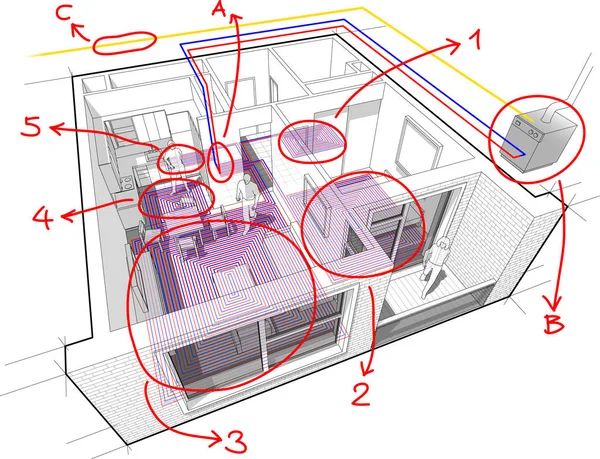

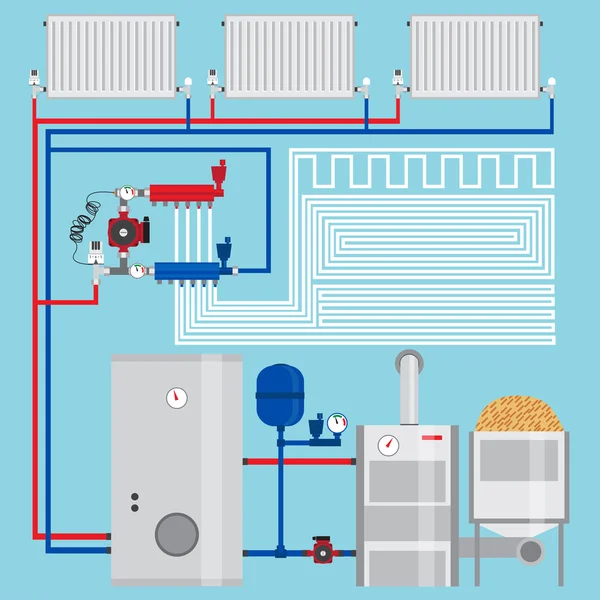

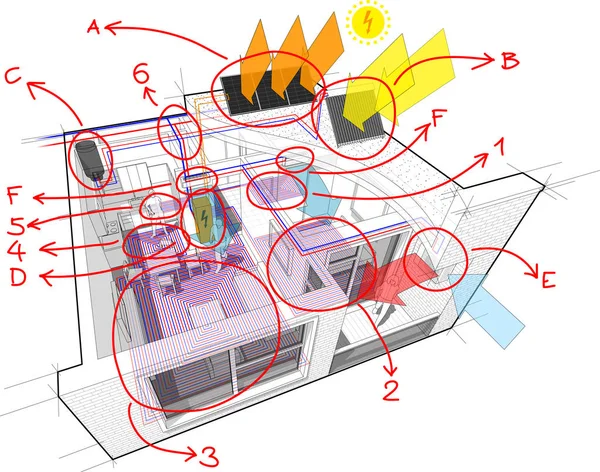

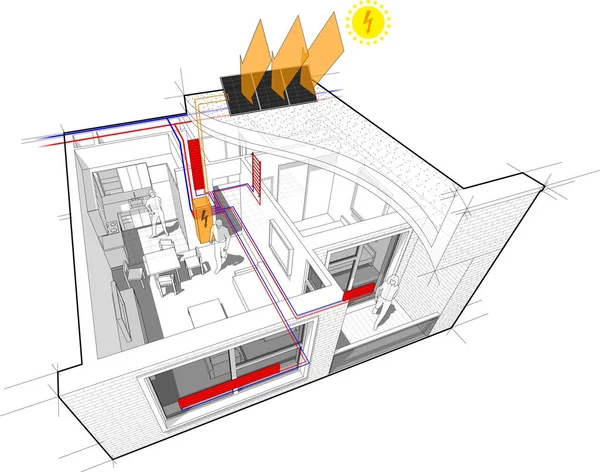

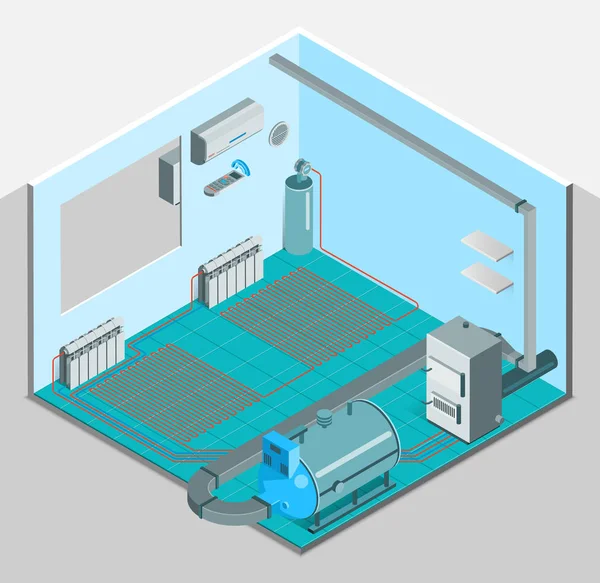

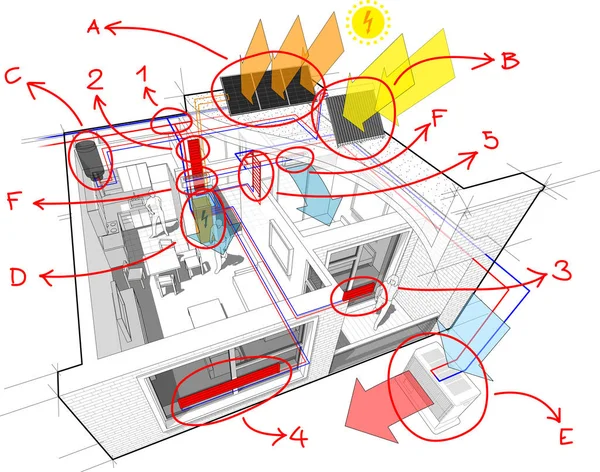

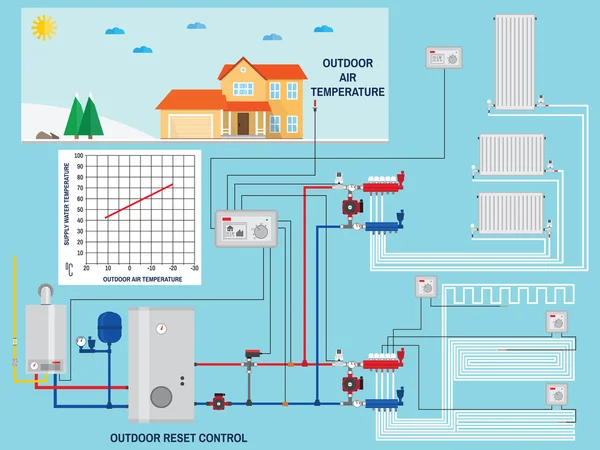

.Векторные изображения Диаграммы системы отопления

, Стоковые векторные изображения Диаграммы системы отопления

, Стоковые векторные изображения Диаграммы системы отопления | Depositphotos® Иллюстрация оборудования для системы отопления Иконки для отопления и охлаждения Иллюстрация оборудования для системы отопления Иконки для дома Оборудование для системы отопления Набор иконок для отопления и охлаждения в плоском стиле с длинными тенями. Набор иконок для отопления Иллюстрация оборудования для системы отопления Кондиционер Набор плоских иконок для отопления Баннер для отопления и охлаждения Линейные иконки для кондиционирования. Набор иконок линий систем дома Схема квартиры с подогревом пола Иконки отопления и охлаждения Набор иконок отопления Набор иконок отопления и охлаждения в плоском стиле с длинными тенями. Набор иконок отопления Тепловой насос. Система охлаждения Котельная Air conditioning Stock Illustration Кондиционер Heating battery Royalty Free Stock Illustrations Отопительная батарея Set icons of heating Vector Graphics Набор иконок отопления House system icons. Ventilation, electricity, heating, sewerage, plumbing Stock Vector Иконки системы дома. Вентиляция, электричество, отопление, канализация, сантехника Heating installation in modern house Royalty Free Stock Vectors Система отопления в современном доме Smart energy-saving heating system with outdoor reset control. Stock Illustration Интеллектуальная энергосберегающая система отопления с внешним контролем сброса.Vector Plan Do Check Act diagram Royalty Free Stock Illustrations Vector Plan Do Check Act диаграмма 4 step cycle diagram Vector Graphics Схема четырехступенчатого цикла Illustration of equipment for heating system Stock Vector Иллюстрация оборудования для системы отопления Illustration of equipment for heating system Stock Illustration Иллюстрация оборудования для системы отопления Contemporary Energy Efficient Isometric Eco House Cross Section Room Interiors Royalty Free Stock Illustrations Современный энергоэффективный изометрический эко-дом в разрезе и инфографика интерьеров помещений с иконами, людьми и мебелью Car Heating System Set Vector Graphics Комплект системы обогрева автомобиля Gas boiler and central heating installations Stock Vector Газовый котел и установки центрального отопления Set icons of heating Royalty Free Stock Vectors Набор иконок отопления Energy-saving heating system set. Set includes-heat accumulator Stock Illustration Набор энергосберегающих систем отопления. В комплекте - аккумулятор тепла Illustration of equipment for heating system Royalty Free Stock Illustrations Иллюстрация оборудования для системы отопления Heating Cooling System Interior Isometric Template Vector Graphics Отопление Система охлаждения Интерьер Изометрический шаблон Ground source heat pump in the cottage. Vertical collector. Vec Stock Vector Земляной тепловой насос в коттедже.Вертикальный коллектор. Vec Energy efficient heating system with thermostat. Vector. Royalty Free Stock Vectors Энергоэффективная система отопления с термостатом. Вектор. Plumbing Water Heating System Isometric View Royalty Free Stock Illustrations Изометрическая проекция водопроводной системы отопления Heat pump/underfloor heating diagram Vector Graphics Схема теплового насоса / теплого пола Heating ventilation and conditioning Stock Vector Отопление, вентиляция и кондиционирование Energy-saving heating system. Pellet boiler, heating systems wi Royalty Free Stock Vectors Энергосберегающая система отопления. Пеллетный котел, системы отопления wi Air conditioner design for vector Stock Illustration Дизайн кондиционера для вектора Solar house Royalty Free Stock Illustrations Солнечный дом Banking icons set Vector Graphics Банковский набор иконок Symbol of air conditioning Stock Vector Символ кондиционирования воздуха Apartment diagram with underfloor heating and gas water boiler and air conditioning and hand drawn notes Royalty Free Stock Vectors Схема квартиры с подогревом пола, газовым водогрейным котлом и кондиционером и нарисованными вручную заметками Apartment diagram with underfloor heating and heat pump Stock Illustration Схема квартиры с подогревом пола и тепловым насосом Heating and cooling flat Vector Graphics Отопление и охлаждение в квартире Air conditioners cool fun climate element white blue Stock Vector Кондиционеры прохладный забавный климатический элемент белый синий Conceptual home room interiors Royalty Free Stock Vectors Концептуальный интерьер домашней комнаты Apartment diagram with radiator heating and air conditioning Stock Illustration Схема квартиры с радиаторным отоплением и кондиционером Set of underfloor heating flat line vector icons Royalty Free Stock Illustrations Набор плоских векторных иконок с подогревом полов Set of floor heating flat color vector icons Vector Graphics Набор плоских цветных векторных иконок с подогревом полов Contemporary Energy Efficient Isometric House Cross Section Room Interiors White Stock Vector Современные энергоэффективные изометрические поперечное сечение дома и интерьеры комнат на белом фоне, концепция недвижимости и эко-зданий Contemporary Energy Efficient Isometric Eco House Cross Section Room Interiors Royalty Free Stock Vectors Современный энергоэффективный изометрический эко-дом в поперечном разрезе и интерьеры комнат на белом фоне с иконами и людьми Confident plumber with clipboard. Stock Illustration Уверенный сантехник с буфером обмена.Illustration of equipment for heating system Royalty Free Stock Illustrations Изображение оборудования для системы отопления Apartment Diagram Floor Heating Photovoltaic Solar Panels Air Conditioning Stock Vector Схема квартиры с подогревом пола, фотоэлектрическими и солнечными панелями и кондиционированием воздуха Smart energy-saving heating system with outdoor reset control. Royalty Free Stock Vectors Интеллектуальная энергосберегающая система отопления с внешним контролем сброса. Diagram Apartment Floor Heating Gas Water Boiler Source Energy Heating Stock Illustration Схема квартиры с подогревом полов и газовым водогрейным котлом в качестве источника энергии для отопления и с двумя внутренними кондиционерами и внешним блоком, расположенным на балконе или лоджии с пометками, сделанными вручную. Illustration of equipment for heating system Royalty Free Stock Illustrations Иллюстрация оборудования для системы отопления. Perspective Cutaway Diagram One Bedroom Apartment Completely Furnished Hot Water Vector Graphics Вид в разрезе. спальная квартира полностью меблирована с водяным радиатором отопления и трубами центрального отопления в качестве источника тепловой энергии и фотоэлектрическими панелями на крыше в качестве источника электроэнергии Energy Chain 01 Building Isometric Stock Vector Energy Chain 01 Building Isometric Apartment Diagram Floor Heating Photovoltaic Solar Panels Air Conditioning Hand Royalty Free Stock Vectors Схема квартиры с подогревом полов, фотоэлектрическими и солнечными панелями и кондиционированием воздуха и нарисованные от руки заметки Apartment Completely Furnished Hot Water Radiator Heating Central Heating Pipes Stock Illustration Квартира полностью меблирована с использованием водяных радиаторов отопления и труб центрального отопления в качестве источника тепловой энергии с дополнительными солнечными водонагревательными панелями и фотоэлектрическими панелями на крыше в качестве источника электроэнергии и с внутренней стеной Conceptual home room interiors Royalty Free Stock Illustrations Концептуальный интерьер домашней комнаты Energy-saving heating system. Vector Graphics Energy -экономичная система отопления.Apartment diagram with radiator heating and air conditioning Royalty Free Stock Vectors Схема квартиры с радиаторным отоплением и кондиционером Illustration of equipment for heating system Stock Illustration Иллюстрация оборудования для системы отопления Illustration of equipment for heating system Royalty Free Stock Illustrations Иллюстрация оборудования для системы отопления Sanitary engineering, plumbing equipment set icons. Manometer pressure, meter, industry, fittings, water supply concept. Vector illustration Vector Graphics Сантехника, сантехническое оборудование набор иконок. Манометр, метр, промышленность, арматура, концепция водоснабжения. Векторная иллюстрация Isometric layers of infrared floor heating system under laminate floor concept. Home repair isometric template. Underfloor heating vector illustration. Stock Vector Изометрические слои инфракрасной системы подогрева пола под концепцией ламинатного пола. Изометрические шаблон домашнего ремонта. Полы с подогревом векторные иллюстрации. Apartment Completely Furnished Hot Water Radiator Heating Gas Water Boiler Royalty Free Stock Vectors Квартира полностью меблирована с водяным радиаторным отоплением и газовым водогрейным котлом в качестве источника энергии для отопления с дополнительными солнечными водонагревательными панелями и фотоэлектрическими панелями на крыше в качестве источника электроэнергии Apartment diagram with underfloor heating and heat pump Stock Illustration Схема квартиры с подогревом полов и тепловым насосом Apartment Radiators Photovoltaics Solars Air Conditioning Hand Drawn Notes Royalty Free Stock Illustrations Квартира с радиаторами и фотоэлектрические и солнечные элементы, кондиционирование воздуха и нарисованные от руки заметки Heating System Line Vector Icons Vector Graphics Векторные иконки линии системы отопления Perspective Cutaway Diagram One Bedroom Apartment Completely Furnished Hot Water Stock Vector Перспективный разрез квартиры с одной спальней, полностью меблированной полами с подогревом горячей воды и газовым водонагревателем в качестве источника энергии для отопления, а также с двумя внутренними настенными кондиционерами и внешний блок на балконе .Принципиальная схема

, работа и применение

Принцип индукционного нагрева используется в производственных процессах с 1920-х годов. Как уже говорилось, необходимость - мать изобретений, во время Второй мировой войны необходимость в быстром процессе упрочнения деталей металлического двигателя привела к быстрому развитию технологии индукционного нагрева. Сегодня мы видим применение этой технологии в наших повседневных потребностях. В последнее время потребность в улучшенном контроле качества и безопасных производственных технологиях снова привлекла внимание к этой технологии.Благодаря современным передовым технологиям внедряются новые и надежные методы реализации индукционного нагрева.

Что такое индукционный нагрев?

Принцип работы процесса индукционного нагрева представляет собой комбинированный рецепт электромагнитной индукции и джоулева нагрева. Процесс индукционного нагрева - это бесконтактный процесс нагрева электропроводящего металла путем создания в нем вихревых токов с использованием принципа электромагнитной индукции. Поскольку генерируемый вихревой ток течет против удельного сопротивления металла, по принципу джоулева нагрева в металле генерируется тепло.


Индукционный нагрев

Как работает индукционный нагрев?

Знание закона Фарадея очень полезно для понимания работы индукционного нагрева. Согласно закону электромагнитной индукции Фарадея изменение электрического поля в проводнике приводит к возникновению переменного магнитного поля вокруг него, сила которого зависит от величины приложенного электрического поля. Этот принцип работает и наоборот, когда в проводнике изменяется магнитное поле.

Итак, вышеуказанный принцип используется в процессе индукционного нагрева.Здесь твердотельный источник питания с высокочастотной частотой подается на катушку индуктивности, и нагреваемый материал помещается внутри катушки. Когда через катушку пропускают переменный ток, вокруг нее создается переменное магнитное поле в соответствии с законом Фарадея. Когда материал, помещенный внутри индуктора, попадает в диапазон этого переменного магнитного поля, в материале генерируется вихревой ток.

Теперь соблюдается принцип джоулева нагрева. В соответствии с этим при прохождении тока через материал в нем выделяется тепло.Таким образом, когда в материале создается ток из-за индуцированного магнитного поля, протекающий ток выделяет тепло изнутри материала. Это объясняет процесс бесконтактного индукционного нагрева.

Индуктивный нагрев металла

Схема цепи индукционного нагрева

Установка, используемая для процесса индукционного нагрева, состоит из высокочастотного источника питания для подачи переменного тока в цепь. Медная катушка используется в качестве индуктора, и к ней подается ток.Нагреваемый материал помещается внутрь медного змеевика.


Типовая установка для индукционного нагрева

Изменяя силу подаваемого тока, мы можем контролировать температуру нагрева. Поскольку вихревой ток, возникающий внутри материала, течет противоположно удельному электрическому сопротивлению материала, в этом процессе наблюдается точный и локальный нагрев.

Помимо вихревых токов, в магнитных частях также выделяется тепло из-за гистерезиса. Электрическое сопротивление, создаваемое магнитным материалом по отношению к изменяющемуся магнитному полю внутри индуктора, вызывает внутреннее трение.Это внутреннее трение создает тепло.

Поскольку процесс индукционного нагрева является процессом бесконтактного нагрева, нагреваемый материал может находиться вдали от источника питания или погружаться в жидкость, или в любую газообразную среду, или в вакууме. Этот тип процесса нагрева не требует каких-либо продуктов сгорания.

Факторы, которые необходимо учитывать при проектировании системы индукционного нагрева

Есть некоторые факторы, которые следует учитывать при проектировании системы индукционного нагрева для любого типа применения.

  • Обычно индукционный нагрев используется для металлов и токопроводящих материалов. Непроводящий материал можно нагревать напрямую.
  • При нанесении на магнитные материалы тепло генерируется как вихревыми токами, так и эффектом гистерезиса магнитных материалов.
  • Маленькие и тонкие материалы нагреваются быстрее, чем большие и толстые.
  • Чем выше частота переменного тока, тем меньше глубина проплавления.
  • Материалы с более высоким сопротивлением быстро нагреваются.
  • Индуктор, в который должен быть помещен нагревательный материал, должен позволять легко вводить и удалять материал.
  • При расчете мощности источника питания следует учитывать удельную теплоемкость нагреваемого материала, массу материала и необходимое повышение температуры.
  • Потери тепла из-за теплопроводности, конвекции и излучения также должны приниматься во внимание при выборе мощности источника питания.

Формула для индукционного нагрева

Глубина, на которую вихревой ток проникает в материал, определяется частотой индуктивного тока.Для токоведущих слоев эффективная глубина может быть рассчитана как

D = 5000 √ρ / µf

Здесь d означает глубину (см), относительная магнитная проницаемость материала обозначена как µ, ρ - удельное сопротивление. материала в Ом-см, f указывает частоту переменного тока в Гц.

Конструкция змеевика индукционного нагрева

Катушка, используемая в качестве индуктора, к которому подается питание, бывает различных форм.Индуцированный ток в материале пропорционален количеству витков в катушке. Таким образом, для эффективности и действенности индукционного нагрева важна конструкция катушки.

Обычно индукционные катушки представляют собой медные проводники с водяным охлаждением. В зависимости от наших приложений используются катушки различной формы. Чаще всего используется многооборотная спиральная катушка. Для этой катушки ширина диаграммы нагрева определяется количеством витков в катушке. Однооборотные катушки полезны в тех случаях, когда требуется нагрев узкой полосы заготовки или кончика материала.

Многопозиционный спиральный змеевик используется для нагрева более чем одной детали. Блинный змеевик используется, когда требуется нагреть только одну сторону материала. Внутренний змеевик используется для нагрева внутренних отверстий.

Области применения индукционного нагрева

  • Целенаправленный нагрев для поверхностного нагрева, плавления и пайки возможен с помощью процесса индукционного нагрева.
  • Кроме металлов, индукционным нагревом возможен нагрев жидких и газовых проводов.
  • Для нагрева кремния в полупроводниковой промышленности используется принцип индукционного нагрева.
  • Этот процесс используется в индукционных печах для нагрева металла до температуры плавления.
  • Поскольку это бесконтактный процесс нагрева, вакуумные печи используют этот процесс для производства специальной стали и сплавов, которые окисляются при нагревании в присутствии кислорода.
  • Индукционный нагрев используется для сварки металлов и иногда пластиков, когда они легированы ферромагнитной керамикой.
  • Индукционные плиты, используемые на кухне, работают по принципу индукционного нагрева.
  • Для пайки твердым припоем к валу используется процесс индукционного нагрева.
  • Для герметичного закрытия крышек бутылок и фармацевтических препаратов используется процесс индукционного нагрева.
  • Машина для моделирования впрыска пластмасс использует индукционный нагрев для повышения энергоэффективности впрыска.

Для обрабатывающей промышленности индукционный нагрев обеспечивает мощный пакет стабильности, скорости и контроля.Это аккуратный, быстрый и экологически чистый процесс нагрева. Потери тепла, наблюдаемые при индукционном нагреве, могут быть решены с помощью закона Ленца. Этот закон показал способ продуктивного использования тепловых потерь, возникающих в процессе индукционного нагрева. Что из применения индукционного нагрева вас поразило?

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как ... ну, выбирая из 1, 2 или 3

  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали - просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку КОНТАКТЫ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодаря.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

- Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com - Дэниел Фридман .

Отопление

Системы отопления - мощность и конструкция котлов, трубопроводов, теплообменников, систем расширения и др.

Системы воздушного отопления

Использование воздуха для обогрева зданий - диаграмма повышения температуры

ASME - Международный код котлов и сосудов высокого давления

Международный кодекс по котлам и сосудам высокого давления устанавливает правила безопасности, регулирующие проектирование, изготовление и инспекцию котлов и сосудов высокого давления, а также компонентов атомных электростанций во время строительства

Элементы здания - тепловые потери и удельное тепловое сопротивление

Термическое сопротивление обычных строительных элементов - как стены, полы и крыши над и под землей

Размер дымохода и камина

Дымоходы и камины для каминов и печей, сжигающих дрова или уголь в качестве топлива

Классификация угля

Классификация угля по летучим веществам и кулинарной энергии r чистого материала

Классификация газойля

Классификация газойля на основе BS 2869 - Спецификация жидкого топлива для сельскохозяйственных, бытовых и промышленных двигателей и котлов

Классификация котлов

Классификация котлов в соответствии с ASME Boiler and Pressure Код сосуда

Классификация систем водяного отопления

Системы водяного отопления можно классифицировать по температуре и давлению

Сжигание древесины - теплотворная способность

Дрова и сжигание древесной теплотворной способности - для таких пород, как сосна, вяз, Хикори и др.

Конвективный поток воздуха от одного источника тепла

Рассчитайте вертикальный воздушный поток и скорость воздуха, создаваемую одним источником тепла

Конвективный поток воздуха от типичных источников тепла

Конвективный поток воздуха от обычных источников тепла - как люди , компьютеры, радиаторы и др.

90 004 Конвективная теплопередача - скорость воздуха и объем воздушного потока

Горячая или холодная вертикальная поверхность создает вертикальный воздушный поток - вычислитель скорости и объемного расхода воздуха

Медные трубы - теплопроводность

Теплопроводность горячей воды для медных труб типа L

Проектирование систем водяного отопления

Самотечных и принудительных систем отопления

Централизованное теплоснабжение - температура и теплоемкость

Температура воды и теплопроизводительность

Dowtherm A

Физические свойства Dowtherm A

Метод эквивалентной длины - Расчет второстепенного Падение давления в трубопроводных системах

Падение давления в трубопроводных системах при использовании метода эквивалентной длины трубы

Фитинги и незначительная потеря давления

Незначительная потеря давления для фитингов в трубопроводных системах отопления

Коэффициенты теплопередачи жидкости - теплообменник Su Комбинации rface

Средние общие коэффициенты теплопередачи для некоторых распространенных жидкостей и комбинаций поверхностей, таких как вода в воздух, вода в воду, воздух в воздух, пар в воду и др.

Системы гравитационного обогрева

Разница в плотности горячей и холодной воды составляет циркуляционное усилие в самоциркуляционных системах отопления

Тепличные трубы - Тепловыделение

Потери тепла в трубах пара и горячей воды - обычно используются в теплицах

Температуры теплиц

Типичные температуры теплиц

Теплицы - Тепло, необходимое для поддержания температуры

Тепло, необходимое для поддержания температуры теплицы

Тепловыделение от труб, погруженных в масло или жир

Тепловыделение от труб водяного или водяного отопления, погруженных в масло или жир - принудительная и естественная циркуляция

Тепловыделение от труб, погруженных в воду

H поглощать выбросы от паровых или водяных нагревательных труб, погруженных в воду с принудительной (принудительной) или естественной циркуляцией

Тепловыделение от радиаторов

Рассчитать тепловыделение от колонных и панельных радиаторов

Тепловыделение от радиаторов и нагревательных панелей

Тепловыделение от радиаторов и нагревательные панели зависят от разницы температур между радиатором и окружающим воздухом

Потери тепла от зданий

Общие потери тепла от зданий - передача, вентиляция и инфильтрация

Потери тепла от резервуаров, заполненных маслом

Потери тепла от изолированных и неизолированных, защищенных и открытые подогреваемые масляные резервуары

Тепловые потери из маслонаполненных резервуаров и трубопроводов

Тепловые потери из изолированных и неизолированных закрытых и открытых резервуаров и трубопроводов

Тепловые потери из резервуаров открытой воды

Из-за потерь тепла на испарение из открытой воды танк как плавательные бассейны могут быть значительными

Тепловые насосы - рейтинги производительности и эффективности

Оценка производительности и эффективности тепловых насосов

Тепло, работа и энергия

Учебное пособие по теплу, работе и энергии - основы как удельная теплоемкость

Тепловая мощность - пар Радиаторы и конвекторы

Паровые радиаторы и паровые конвекторы - тепловая мощность и температурные коэффициенты

Расходы систем отопления

Расчет расхода систем отопления

Скорость циркуляции водогрейного котла

Мощность котла и расход воды - имперская система и система СИ

Система водяного отопления - процедура проектирования

Процедура проектирования системы водяного отопления - потери тепла, мощность котла, нагревательные блоки и др.

Система водяного отопления - Температура подачи vs.Наружная температура

Сезонное влияние на температуру подачи в системах водяного отопления

Системы водяного отопления - стальные трубы Номинальная диаграмма потери давления

Стальные трубы в системах водяного отопления - номограмма потери давления

Схема HVAC - онлайн-чертеж

Чертеж HVAC диаграммы - онлайн с помощью инструмента для рисования Google Drive

Условия проектирования в помещении для промышленных продуктов и производственных процессов

Рекомендуемые температура и влажность в помещении для некоторых распространенных промышленных продуктов и производственных процессов

Расчетные температуры в помещении

Рекомендуемые температуры в помещении летом и зимой

Относительная влажность в помещении по сравнению с наружной температурой и относительной влажностью

Относительная влажность в помещении по сравнению с наружной температурой и относительной влажностью

Инфильтрация - потери тепла из зданий

Расчетные потери тепла инфильтрацией fr ом зданий

Установлено освещение и электроснабжение

Электроэнергия в обычных типах зданий и помещений

Онлайн-проектирование систем водяного отопления - британские единицы

Инструмент онлайн-проектирования систем водяного отопления

Онлайн-проектирование систем водяного отопления - Метрические единицы

Инструмент онлайн-проектирования для систем водяного отопления

Температура наружного воздуха и температура нагрева горячей воды

Адаптация температуры нагрева горячей воды к температуре наружного воздуха позволяет регулирующим клапанам работать в расчетном диапазоне

Температура наружного воздуха и относительная влажность - US Зимние и летние условия

Расчетная летняя и зимняя расчетная температура и относительная влажность на открытом воздухе в штатах и ​​городах США

Сопротивление и эквивалентная длина фитингов в системах горячего водоснабжения

Эквивалентная длина фитингов, таких как изгибы, возврат, тройники и клапаны в системе горячего водоснабжения мс - эквивалентная длина в футах и ​​метрах

Пропускная способность предохранительного клапана

Максимальная пропускная способность предохранительных клапанов сброса свободного воздуха

Стандарты предохранительных клапанов

Обзор международных стандартов предохранительных клапанов.Наиболее часто используемые стандарты в Германии, Великобритании, США, Франции, Японии, Австралии и Европе

Предохранительные клапаны в системах отопления

Предохранительные клапаны с котлами 275 до 1500 кВт

Определение размеров расширительных баков для горячей воды

Расширение горячей воды объем в открытых, закрытых и мембранных баках

Размер закрытых расширительных баков

Размер низкотемпературных закрытых расширительных баков

Определение размеров мембранных расширительных баков

Размеры низкотемпературных расширительных баков - расчет объема бака и приемочного объема

Размеры Плавание Нагреватели для бассейнов

Расчет обогревателей для открытых бассейнов

Системы снеготаяния

Определение размеров систем снеготаяния - вода и антифриз

Удельная теплоемкость пищевых продуктов и пищевых продуктов

Удельная теплоемкость обычных пищевых продуктов, таких как яблоки, окунь, говядина, свинина и т. многие другие

Sta стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость органических веществ

Стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость сведены в таблицу для более чем ста органических веществ.

Статическое давление в системе HVAC

Статическое давление требуется в системе HVAC для поддержания воды на самых высоких уровнях системы

Потери тепла при передаче через элементы здания

Потери тепла через общие элементы здания из-за передачи, R-значения и U-значения - британские единицы и единицы СИ

Тепловые единицы - BTU, калории и джоуль

Наиболее распространенными единицами тепла являются BTU - британские тепловые единицы, калории и джоуль

Объемные - или Cubic Thermal Expansion

Объемное расширение температуры с онлайн-калькулятором

Окна - Конденсация внутри

Наружная температура, влажность внутри и конденсация воды на внутренней стороне стеклянных поверхностей окон

.Векторные изображения Тепловая диаграмма

, Стоковые векторные изображения Тепловая диаграмма | Depositphotos® Дом на солнечных батареях Дом с дополнительной изоляцией стен и крыши Дом со схемой солнечных панелей Схема настенного фанкойла Схема настенного фанкойла Схема теплового насоса / теплого пола Тепловой насос. Система охлаждения Схема потребления тепла или энергии Таунхаус с газовым микрогенератором тепла и электроэнергии Схема теплового насоса / теплых полов Диаграмма потерь тепла Набор из 16 значков топлива и энергии Эскизы источников возобновляемой энергии Дом со схемой солнечных панелей Топливо и инфографики для энергетики, набор элементов для создания инфографики для топливно-энергетической отрасли, набор элементов для создания инфографики для топливно-энергетической отрасли, набор элементов для создания тепловой насос / схема теплого пола концепция экологически чистой энергии схема теплового насоса Heat pump/underfloor heating diagram Royalty Free Stock Vectors тепловой насос / Схема теплого пола Heat loss diagram Stock Illustration Схема теплопотерь Fuel and energy industry infographic, set elements for creating Royalty Free Stock Illustrations Инфографика ТЭК, набор элементов для создания How Geysers Work. Vector diagram Vector Graphics Как работают гейзеры.Векторная диаграмма House with additional insulation and energy saving technologies diagram Stock Vector Дом с дополнительной изоляцией и энергосберегающими технологиями Диаграмма Heat transfer methods on example of water boiling in a kettler on gas stove top. Convection, conduction, radiation. Royalty Free Stock Vectors Методы теплопередачи на примере кипения воды в кеттлере на газовой плите. Конвекция, проводимость, излучение. Heat pump/underfloor heating diagram Stock Illustration Схема теплового насоса / теплого пола Thermal pump Royalty Free Stock Illustrations Тепловой насос Heat loss diagram Vector Graphics Схема тепловых потерь Renewable sketches diagram Stock Vector Схема эскизов возобновляемых источников Fuel and energy industry infographic, set elements for creating Royalty Free Stock Vectors Инфографика для топливно-энергетической отрасли, набор элементов для создания Illustration of solar on grid system for sale and self consumption , renewable energy concept Stock Illustration Иллюстрация солнечной системы для продажи и собственного потребления, концепция возобновляемой энергии Solar wind power system scheme of work illustration in a flat style isolated. Vector Illustration on the topic of future environmental energy for your projects Royalty Free Stock Illustrations Солнечная ветровая энергетическая система схема работы иллюстрации в плоском стиле изолированы.Векторная иллюстрация на тему экологической энергии будущего для ваших проектов Illustration of solar off grid system for self consumption , renewable energy concept Vector Graphics Иллюстрация автономной солнечной системы для собственного потребления, концепция возобновляемых источников энергии Cross-section of suspended floor Stock Vector Поперечное сечение подвесного пола Skin burn classification Royalty Free Stock Vectors Классификация ожогов кожи Classic colonial house and heat loss diagram Stock Illustration Классический колониальный дом и диаграмма тепловых потерь Classic colonial house and heat loss diagram Royalty Free Stock Illustrations Классический колониальный дом и Диаграмма потери тепла Magic drops in circle Stock Vector1/22182/v/600/depositphotos_221826720-stock-illustration-osmosis-reverse-vector-illustration-explained.jpg" alt="Osmosis reverse vector illustration. Explained process with solution. Vector Graphics" title="Osmosis reverse vector illustration. Explained process with solution. — Stock Illustration"/> Осмоса обратная векторная иллюстрация. Объяснил процесс с решением. Heat loss diagram Stock Vector Диаграмма тепловых потерь Townhouse with additional wall insulation Royalty Free Stock Vectors Таунхаус с дополнительной изоляцией стен House with additional wall and roof insulation and energy rating diagram Stock Illustration Дом с дополнительной изоляцией стен и крыши и диаграмма энергоэффективности Heat loss diagram Royalty Free Stock Illustrations Диаграмма тепловых потерь Heat pump/underfloor heating diagram Vector Graphics Схема теплового насоса / теплого пола Convection. Land Breeze and Sea Breeze Stock Vector Конвекция.Land Breeze и Sea Breeze House with solar panels diagram Royalty Free Stock Vectors Дом со схемой солнечных батарей Renewable energy sketches Stock Illustration Эскизы возобновляемых источников энергии Solar thermal heating and cooling systems. How its work diagram drawing concept. Royalty Free Stock Illustrations Солнечные тепловые системы отопления и охлаждения. Как работает концепция рисования схемы. Magic drops in circle Stock Vector1/19594/v/600/depositphotos_195945586-stock-illustration-heat-transfer-physics-poster-vector.jpg" alt="Heat transfer physics poster, vector illustration diagram with heat balancing stages. Vector Graphics" title="Heat transfer physics poster, vector illustration diagram with heat balancing stages. — Stock Illustration"/> Плакат по физике теплопередачи, векторная диаграмма с этапами балансировки тепла. Skin burn classification Stock Vector Классификация ожогов кожи Floor construction vector Royalty Free Stock Vectors Вектор конструкции пола Magic drops in circle Stock Vector1/19594/v/600/depositphotos_195945510-stock-illustration-conduction-physics-example-diagram-vector.jpg" alt="Conduction physics example diagram, vector illustration scheme. Moving atoms transferring heat in the material by direct contact. Stock Illustration" title="Conduction physics example diagram, vector illustration scheme. Moving atoms transferring heat in the material by direct contact. — Stock Illustration"/> Схема примера физики проводимости, векторная схема иллюстрации. Движущиеся атомы передают тепло в материале путем прямого контакта. Vector Illustration Heat Transfer Royalty Free Stock Illustrations Векторная иллюстрация теплопередачи. Smart grid vector diagram Vector Graphics Векторная диаграмма интеллектуальной сети. Skin burn. Three degrees of burns. type of injury to skin, Vector illustration Stock Vector Ожог кожи.Три степени ожога. тип повреждения кожи, векторные иллюстрации Heated floor round flat vector icons set Royalty Free Stock Vectors Набор круглых плоских векторных иконок с подогревом пола Power energy industry infographic, electric systems, set elements for creating your own infographics Stock Illustration Инфографика энергетической отрасли, электрические системы, набор элементов для создания собственной инфографики Fuel and energy industry infographic, set elements for creating Royalty Free Stock Illustrations Инфографика топливно-энергетической отрасли, набор элементов для создания Fuel and energy industry infographic, set elements for creating Vector Graphics Инфографика топливно-энергетической отрасли, набор элементов для создания Fuel and energy industry infographic, set elements for creating Stock Vector Инфографики ТЭК, набор элементов для создания Forms of energy Royalty Free Stock Vectors Формы энергии Fuel and energy industry infographic, set elements for creating Stock Illustration Инфографика ТЭК, набор элементов для создания Bottle with hyaluronic acid Royalty Free Stock Illustrations Бутылка с гиалуроновой кислотой Apartment Completely Furnished Hot Water Radiator Heating Gas Water Boiler Vector Graphics Квартира полностью меблирована с радиаторным отоплением и газовым котлом в качестве источника энергии для отопления с дополнительными солнечными водонагревательными панелями и фотоэлектрическими панелями на крыше в качестве источника электроэнергии A set of illustrations for website - vector icons windows. Element 1 double glazing window light casement construction interior glass of Webit.Top Stock Vector Набор иллюстраций для сайта - векторные иконки windows.Элемент 1 окна с двойным остеклением, легкое оконное строение, внутреннее стекло Webit.Top Illustration of a geothermal heating and cooling system. How its work diagram drawing concept. Royalty Free Stock Vectors Иллюстрация геотермальной системы отопления и охлаждения. Как работает концепция рисования схемы. Vector Illustration Heat Transfer Stock Illustration Векторная иллюстрация теплопередачи. Vector Illustration Heat Transfer Royalty Free Stock Illustrations Векторная иллюстрация теплопередачи. Vector Illustration Heat Transfer Vector Graphics Векторная иллюстрация теплопередачи. Vector Illustration Heat Transfer Stock Vector Векторная иллюстрация теплопередачи. Vector Illustration Heat Transfer Royalty Free Stock Vectors Векторная иллюстрация теплопередачи. Thermal transformations. Forms of Energy, Transformations of Ene Stock Illustration Тепловые преобразования. Формы энергии, преобразования Ene Apartment Radiator Heating Central Heating Pipes Source Heating Energy Additional Royalty Free Stock Illustrations Квартира с радиаторным отоплением и трубами центрального отопления в качестве источника тепловой энергии с дополнительными солнечными водонагревательными панелями и фотоэлектрическими панелями на крыше с батареей в качестве источника электроэнергии и с настенным кондиционером в помещении Apartment Radiators Photovoltaics Solars Air Conditioning Hand Drawn Notes Vector Graphics Квартира с радиаторы, фотоэлементы, солнечные батареи, кондиционирование воздуха и сделанные от руки заметки Renewable energy sketches Stock Vector Эскизы возобновляемых источников энергии Convection Heat Transfer Fluids Advection Diffusion Process Moving Hot Water Royalty Free Stock Vectors Конвекция - это передача тепла в жидкостях.Адвекция и диффузия. процесс перемещения горячей воды и холодной при нагревании. Передача энергии в жидкостях. Векторная иллюстрация для науки и образования Magic drops in circle Stock Vector1/19543/v/600/depositphotos_195430106-stock-illustration-heat-energy-as-convection-conduction.jpg" alt="Heat energy as convection, conduction and radiation, physics science vector illustration poster diagram. Stock Illustration" title="Heat energy as convection, conduction and radiation, physics science vector illustration poster diagram. — Stock Illustration"/> Тепловая энергия как конвекция, проводимость и излучение, физика, наука, векторные иллюстрации, плакат. Heat transfer methods on example of water boiling in a kettler on gas stove top. Worksheet. Royalty Free Stock Illustrations Методы теплопередачи на примере кипения воды в кеттлере на газовой плите. Рабочий лист. Vector illustratiion of a sea breeze and land breeze Vector Graphics Векторная иллюстрация морского и наземного бриза. Magic drops in circle Stock Vector Волшебные капли в круге.

Смотрите также

Сделать заказ

Пожалуйста, введите Ваше имя
Пожалуйста, введите Ваш номер телефона
Пожалуйста, введите Ваше сообщение
