Приспособление для выкручивания обломанных болтов

Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты

Довольно часто мастерам приходится сталкиваться с такой ситуацией, когда при выкручивании болта происходит обрыв шляпки. Причем касается это не только крепежных соединений с шестигранной формой шляпки, но и креплений под отвертку. Как выкрутить сломанный болт с сорванной шляпкой, поможет такой вид режущего инструмента, как экстрактор. Что это такое, какие виды экстракторов бывают, и как с их помощью выкручиваются сорванные крепежные соединения, подробно в материале.

Что такое экстрактор — конструкция и виды

Экстрактор — это полезный инструмент, который предназначен для выкручивания деформированных резьбовых соединений. Конструктивно инструмент представляет собой бородок или добойник, который состоит из двух частей:

• Рабочая — имеет клиновидную резьбу, которая нарезана в левую сторону (для крепежей с левой резьбой применяются устройства с правой резьбой)
• Хвостовик — шести- или четырехгранная форма, которая нужна для подсоединения дополнительного инструмента воротка, плашкодержателя или шуруповерта

Производители выпускают разных размеров экстракторы, что актуально, так как резьбовые соединители имеют разные диаметры. Именно поэтому экстракторы продаются наборами, что позволяет при необходимости, когда надо выкрутить сломанный болт, воспользоваться подходящей насадкой. Наиболее популярными являются размеры экстракторов от М1 до М16.

Устройства отличаются по конструкции, и они бывают:

1. Клиновидными — имеют вид конуса без резьбовых граней. Принцип их работы заключается в том, что в застрявшей части болта просверливается отверстие. Диаметр сверлимого отверстия должен быть таким, чтобы экстрактор плотно вошел в зацепление с застрявшим болтом. Насадка слегка вбивается в просверленное отверстие, а затем выполняется вывинчивание застрявшего болта при помощи воротка. Инструмент прост в применении, однако для достижения положительного результата, следует сверлить отверстие в застрявшем болту строго по центру. Смещение отверстия приводит к тому, что можно сломать инструмент
2. Спиральными или резьбовыми — имеют клиновидную форму стержней с резьбовыми или спиралевидными гранями. Отличие между спиральными и резьбовыми скрывается в надежности зацепления. Принцип работы таких устройств заключается в том, что предварительно высверливается отверстие в застрявшем крепежном соединении, а затем в направлении против часовой стрелки происходит завинчивание стержневого экстрактора. После надежного зацепления стержня, происходит вывинчивание застрявшего болта. Если застрял болт с левой резьбой, то необходимо использовать экстракторы с нарезкой граней в правом направлении, то есть наоборот
3. Стержневыми — имеют укороченную форму рабочей части, которая состоит из прямых граней и с перпендикулярными прорезями. Экстракторы стержневого типа напоминают метчики для нарезания резьбы на гайках. Принцип работы таких устройств также аналогичен метчикам. Керном ставится отметка по центру, после чего завинчивается стержневой экстрактор в направлении против часовой стрелки. Как только грани насадки зацепляются с застрявшим болтом, происходит заклинивание с последующим его вывинчиванием

Наиболее популярными являются модели спирального типа. Для изготовления устройств используется высокопрочная легированная сталь, отчего и стоимость инструментов соответствующая. Самыми дешевыми являются клиновидные экстракторы, однако они не эффективны в таких ситуациях:

• Когда отсутствует пространство для того, чтобы забить в отверстие клин
• Когда удары молотком могут нарушить целостность всего устройства, в которое завинчен отломанный болт

Спиральные устройства исключены недостатков клиновидных экстракторов, однако для их использования, предварительно требуется просверлить отверстие. Если отломанный болт находится в труднодоступном месте, и подлезть к нему дрелью невозможно, то применяются стержневые экстракторы. Стержневые устройства имеют хвостовики шестигранной формы для закрепления в патроне дрели или шуруповерта.

Это интересно! Следует понимать, что экстракторы применяются в самых крайних случаях, когда на болте оторвана шляпка заподлицо. Если слизаны грани шляпки, то выкрутить болт можно при помощи специальных зажимных клещей — ручные тиски.

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.

Используются экстракторы для выкручивания сломанных болтов с таких деталей:

• Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
• Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы
• Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
• Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
• Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
• Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
• Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Как пользоваться экстракторами или простой способ выкручивания поврежденного болта

Зная, какие виды рассматриваемых устройств бывают, остается разобраться в вопросе о том, как правильно ими пользоваться. Выше кратко уже описан процесс применения разных видов экстракторов для выкручивания поломанных болтов. Ниже представлено подробное пошаговое описание, как необходимо пользоваться инструментом:

1. Подготовить необходимые инструменты и материалы — кернер, набор экстракторов, молоток дрель и сверла по металлу
2. Используя кернер и молоток, произвести разметку центра на оставшейся части болта. Этому моменту надо уделить особое внимание, так как от него зависит не только положительный результат, но еще и исправность используемых экстракторов. Кроме того, если неправильно произвести разметку центра испорченного болта, то в процессе сверления можно повредить резьбу
3. После разметки, нужно воспользоваться дрелью со сверлом соответствующего диаметра. К выбору сверла нужен соответствующий подход. Сверло должно быть меньше диаметра болта, чтобы не повредить резьбу. Начинать сверлить рекомендуется сверлом малого диаметра
4. Глубина отверстия зависит от размера резьбы. Если испорченный болт имеет короткую длину, то достаточно просверлить 10-15 мм
5. В отверстие устанавливается экстрактор. Это может быть клиновидный или спиральный элемент. Клиновидный забивается в отверстие до упора, а спиральный слегка уплотняется в отверстии при помощи молотка, а затем завинчивается воротком или плашкодержателем. Вращать насадку необходимо в левую сторону или против направления часовой стрелки
6. Как только насадка зайдет до упора, то начнет выворачивать оставшаяся часть крепежного болта. При вращении насадки, следует контролировать, чтобы она находилась параллельно направлению сломанного болта

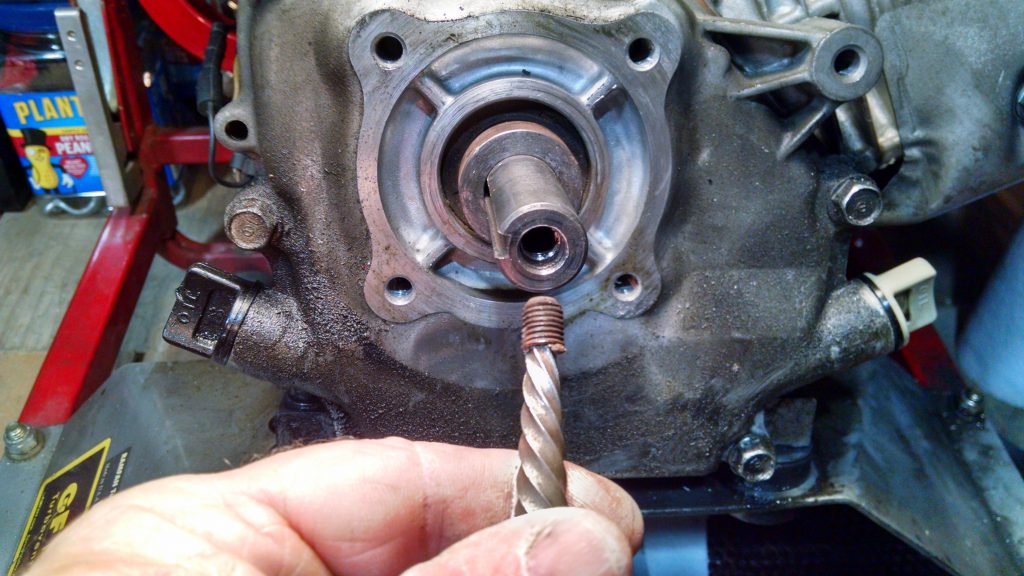

7. После вывинчивания отломанной части болта, нужно зафиксировать его в тисках, и выкрутить экстрактор в направлении по часовой стрелке

Как видно, эта процедура не трудная, и не требует особых навыков, за исключением специального оборудования. Кроме того, выкрутить сломанный болт таким способом можно, если он находится на видном и доступном месте. Однако часто шляпки болтов срываются там, где к ним трудно добраться, поэтому все зависит от ситуации. Как вывинчиваются отломанные болты экстракторами, показано на видео ниже.

Причины обрыва шляпок на болтах

Если столкнулись с ситуацией, когда на болте сорвана шляпка, то в первую очередь возникает вопрос, что делать? Мало кому интересно, почему это произошло, главное найти выход из сложившейся ситуации. Как выкрутить сломанный болт экстрактором, подробно описано выше, поэтому обязательно необходимо выяснить, что становится причиной таких последствий. Зная причину, в будущем вы сможете предотвратить возникновение таких ситуаций. Причинами обламывания шляпок болтов следующие:

1. Прикипание — случается, когда деталь испытывает сильные температурные нагрузки
2. Коррозия — самая частая причина, с которой борются на протяжении веков. Ржавый болт очень трудно выкрутить, и практически невозможно, зависимости от степени коррозии
3. Низкое качество. Все чаще встречается продукция низкого качества, которая портится не при откручивании, а еще на этапе завинчивания. Такой продукции необходимо остерегаться, иначе понадобится часто пользоваться экстракторами
4. Износ — резьбовые соединения испытывают разные нагрузки, в том числе, и механические. К примеру, если колесо на авто прикрутить одним болтом, то от воздействия большой нагрузки произойдет обрыв шляпки
5. Вращение в неправильную сторону для выкручивания — стандартные крепежи закручиваются в правую сторону, а выкручиваются в левую, но есть и нестандартные устройства. Они имеют обратное направление резьбы, что необходимо знать, иначе попытка выкрутить болт, обернется слизыванием граней шляпки или ее обрывом
6. Неправильно выбранный гаечный ключ — в таком случае скорее слизываются грани, чем срывается шляпка

Большинство этих причин можно устранить. Возьмите за правило смазывать все виды резьбовых соединений смазочными веществами. Это исключит вероятность прикипания и коррозии соединений. Никогда не используйте болты низкого качества, так как сегодняшняя экономия обернется завтра необходимостью еще больших затрат.

Это интересно! В любом случае, как бы там не было, если получается так, что при вывинчивании болта срывается его шляпка, то не спешите с действиями. Тщательно продумайте всевозможные варианты. Какие другие способы есть для выкручивания сломанных крепежных соединений, описано ниже.

Другие способы выкручивания поломанных болтов или как обойтись без экстрактора

Способ извлечения крепежа с сорванной шляпкой при помощи экстрактора является самым надежным и эффективным, но его недостаток в том, что далеко не у всех имеются такие инструменты. Конечно, их рекомендуется купить и всегда иметь в гараже, но если их нет, и необходимо срочно выкрутить застрявший болт, то для этого имеются другие способы. Рассмотрим их подробно.

1. Как выкрутить саморез со слизанными гранями под отвертку — здесь имеется два способа. Первый способ заключается в использовании плотной ткани или резины, которую следует использовать как прокладку между шляпкой и отверткой. Плотно прижимая отвертку, необходимо попытаться выкрутить саморез. Второй способ заключается в использовании мини-болгарки. С ее помощью нужно сделать продольную канавку на поверхности шляпки (нарезать новую грань под отвертку), и произвести выкручивание крепежа
2. Как выкрутить винт с поврежденными гранями на шляпке. Если винт имеет выступающую шляпку, то в таком случае рекомендуется использовать специальные зажимные клещи. Этот инструмент также подходит для болтов, на которых слизаны грани. Клещами плотно фиксируется шляпка, после чего выполняется вывинчивание детали
3. Если на крепеже сорвана шляпка — когда под рукой нет экстракторов, тогда понадобится воспользоваться сварочным аппаратом. При помощи сварки необходимо сделать аккуратный прихват застрявшей детали, после чего произвести ее вывинчивание. Этим способом пользовались до того, как появились экстракторы. Если размер оставшейся части болта позволяет просверлить два отверстия, тогда используется еще один способ. Высверливаются два отверстия, в которые вставляются два гвоздя. Используя плоскогубцы, можно произвести вывинчивание оставшейся части резьбового элемента, но при условии того, что резьба не заржавела
4. Если сорвана шляпка, но при этом выступает часть крепежа. В таком случае можно воспользоваться зажимными клещами или шпильковертом

Решение об извлечении оставшейся части резьбового устройства необходимо принимать в зависимости от сложившейся ситуации. Следует также знать о том, что безвыходных ситуаций не бывает, и на крайний случай всегда можно высверлить оставшуюся часть сорванного крепежа, и нарезать новую резьбу. Однако помните, что это самый крайний случай.

Полезные рекомендации от мастеров как выкрутить отломанный болт

Если попытка вывинчивания резьбового соединения не увенчалась успехом, то есть несколько полезных советов и рекомендаций от специалистов, которые обязательно будут полезны всем, кто столкнулся с такой неприятной ситуацией. Эти советы гласят о следующем:

• Для повышения эффективности проводимых действий, необходимо нагреть резьбовое соединение
• Использование молотка и керна, установленного под углом 45 градусов, поможет выкрутить оставшуюся часть отломанного болта
• Использовать необходимо смазывающие вещества, в том числе, и смазку WD-40 для удаления коррозии

Еще специалисты рекомендуют приобрести набор экстракторов. Они продаются в количестве от 4 штук и более насадок разных размеров. Имея в наличии соответствующие насадки, вы всегда сможете быстро извлечь деформированную часть болта. Ниже на видео показано, почему стоит покупать только качественные экстракторы, и обходить стороной низкокачественные и дешевые устройства.

Публикации по теме

Экстрактор для выкручивания сломанных болтов: виды, характеристики

Что делать, когда в процессе работы у болта отваливается посадочное место под ключ? Извлечь его подручными инструментами не получится. Нужен экстрактор для выкручивания сломанных болтов, приспособление, с помощью которого сделать эту операцию сможет любой человек.

Необходимо закрепиться в теле поломанной детали, а затем вывернуть ее обычным способом. Промышленность предлагает несколько видов продукции, каждая из которых имеет свои преимущества.

Устройство и виды экстрактора

Чтобы удалить остаток застрявшей детали,  ее нужно каким-то образом нарастить. Смекалистые мастера пользуются несколькими методами. Можно сваркой прихватить другой крепежный болт с головкой или просверлив отверстие, затем забив в него рукоятку треугольного напильника, попытаться извлечь обломок таким образом.

Однако это не столь удобно. Работа требует значительных усилий, навыков, а некоторых случаях удачи, поскольку не всегда удается выполнить эту операцию. Гораздо разумнее воспользоваться приспособлением, которое бывает трех видов:

• Клиновидное. За счет острых граней приспособление надежно удерживается в заранее просверленном отверстии. Остается только вывернуть болт обычным ключом.

• Стержневое. Принцип работы такой же как у клиновидного типа. Отличие только в форме клина.

• Винтовое спиральное. Удобное приспособление. В отличие от предыдущих двух видов изделие не вбивается, а вкручивается в отверстие. Конусная форма с насечками, напоминающими резьбу при вращении входит в болт и заклинивает. Нужно продолжать крутить в том же направлении до полного извлечения обломка.

Видео: Виды «выкручивателя» поломанных болтов

Типоразмеры экстрактора позволяют подобрать оптимальную модель для застрявшего обломка. Продаются они как поштучно, так и в комплектах. Набор содержит дополнительные элементы для облегчения работы. Может возникнуть проблема снятия обломанного куска с приспособления. Застрять он может очень прочно. Тогда нужно зажать его в тиски и аккуратно извлечь приспособление.

Принцип работы. Инструкция по применению

Приобретать приспособление лучше в комплекте. На рынке представлен широкий ассортимент экстракторов для выкручивания сломанных болтов. Как пользоваться ими подробно описано в инструкции в помощь пользователю. Вместе с основной деталью, там имеются:

• втулки выкручивания с головкой под гаечный ключ;

• сверла нужного диаметра;

• втулки для правильного высверливания детали.

Комплект содержит все необходимое для работы, включая инструкцию для пользователя. Там указаны рекомендуемые режимы операции. Описан пошагово весть процесс. Сначала место слома очищается от грязи, посторонних веществ.

Затем с помощью направляющей втулки высверливается отверстие указанным для данного экстрактора сверлом. Молотком вбивается приспособление, после чего гаечным ключом болт выкручивается. Если используется винтовое изделие, то в комплекте имеет специальная втулка, которой вращают его.

Способы извлечения поломанных болтов экстрактором

Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.

Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.

При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.

Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.

Преимущества использования инструмента

По сравнению с народными методами у приспособления есть существенное преимущество. Приспособление после установки практически становится частью сломанной детали, но более высокой прочности. Инструмент разрабатывался профессионалами. Затем проводились серьезные испытания. Вычислена оптимальная форма изделия, шаг насечек, острота и количество граней.

Добиться аналогичного результата подручными средствами невозможно. Только экстрактор для выкручивания сломанных болтов обладает  уникальными характеристиками по удержанию сломанной детали. К плюсам относят и минимально время на процедуру. Извлечь обломок при навыках и обычном вспомогательном инструменте можно за минуту.

 Полезные рекомендации

В работе нет ничего необычного для опытного мастера, имеющего опыт работы с металлом. Но для новичков будет полезным знать, как сделать эту работу производительнее.

Например, если экстрактор для выкручивания сломанных болтов не удерживает сломанную деталь, срывается при значительных усилиях, то после того как его установить, в зазор резьбы поврежденного болта капают жидкость, облегчающую его извлечение. Если таковой нет, можно воспользоваться машинным маслом, керосином, растворителем. Оставляют деталь на 10-15 минут и наверняка она выкрутится.

Болты большого диаметра извлекают большими экстракторами. Необходимо сделать отверстие соответствующим сверлом. Трудоемкая операция, занимающая много времени. Использование одного сверла в этом случае не резонно. Работа пойдет гораздо быстрее, если сначала сделать отверстие диаметром меньше 5 мм. А лишь затем повторить процедуру нужным по размеру сверлом.

Экстрактор для выкручивания сломанных болтов

Каким бы ни был прочным металл, все мы знаем что даже он порой не выдерживает и подводит в самый ненужный момент. Одной из таких ситуаций может быть слом крепёжного элемента, в частности болтов и шпилек. Нет ничего страшнее для человека с гаечным ключом видеть обломанный болт, часть которого осталась во вкручиваемом элементе. И тогда на помощь приходит экстрактор, не пугайтесь, название его намного сложнее, чем его конструкция. О работе с ним и его особенностях давайте поговорим подробнее.

Устройство и виды экстрактора

В конструкции этого инструмента нет ничего сложного. На вид это стальной стержень на конце которого нарезана левая резьба (или клин), по форме этот чудо-инструмент напоминает бородок или добойник. Размеров достаточно много, чем больше извлекаемый болт тем больше экстрактор. Советую вам покупать всегда этот инструмент набором, ведь никогда нельзя знать заранее какой болт или шпилька выйдет из строя. Чаще всего используются размеры от М1 до М16.

По конструктивным особенностям экстракторы делятся на:

• Клиновидного типа. Представляют собой конус с гранями, работают по принципу клина. В заранее высверленную часть застрявшего болта, забивается экстрактор и затем выворачивается ключом. Работать с ним, конечно, просто, но перед тем как высверлить отверстие обязательно учитывайте что сверлить нужно строго по центру, не смещая отверстие в сторону. В противном случае вся вращающая сила экстрактора будет смещена, и вы не выкрутите сломанный болт. А также можете сломать сам экстрактор.
• Стержневого типа. Изготовлен в виде стержня с гранями, очень схож с клиновидным экстрактором. Забивается в сломанную часть, выворачивается гаечным ключом. Как и первый тип экстрактора может довольно трудно извлекаться из уже выкрученной детали.
• Спирального типа. Самый распространённый и эффективный экстрактор для выкручивания сломанных болтов. Тот же конус только с нарезанной левой резьбой (правой, если выворачиваем левый болт). Экстрактор не забивается, а вкручивается в отверстие болта, клинится вместе с деталью и извлекается.

Принцип работы экстрактора для выкручивания сломанных болтов

Если вы прочитали описание типов этого инструмента, то вы уже представляете всю нехитрую процедуру извлечения болтов. Но без систематизации этот материал будет неполным, и давайте разберём всё поподробнее.

Первым делом нужно наметить центр сломанного болта. Для этого нам понадобится кернер и молоток.

Затем сверлим направляющее отверстие для экстрактора. При сверлении будьте аккуратны и не смещайте ось отверстия в сторону. Опытные мастера рекомендуют засверливаться на глубину трёх диаметров сверла.

Вставте экстрактор в просверленное отверстие и подбейте его молотком для надёжной фиксации. После этого используйте вороток метчика, чтобы начать вкручивать экстрактор в сломанный болт. Когда он зайдёт до упора, то начнёт выворачивать болт. Работая с экстрактором, производите вращение только вокруг его оси, ни в коем случае не смещая ось, иначе можете сломать инструмент.

Когда вы выкрутите часть болта, то можно будет воспользоваться плоскогубцами или фиксатором, чтобы продолжить быстрее выворачивать сломанный элемент.

Несколько хитрых советов

• Для того чтобы быстрее вывернуть болт или шпильку, их следует нагреть.
• Если сорвана резьба винта, то можно попробовать выкрутить его шестигранным ключом. Велика вероятность, что попытка закончится удачей.
• При работе используйте смазывающее масло или ацетон.
• Использование сверла с обратной резьбой может без труда вывернуть сломанный элемент.
• Можно воспользоваться керном и молотком. Держа керно под углом в 45 градусов к детале, бейте по нему против часовой стрелке. Проделайте процедуру в нескольких местах, если болт не сдвинулся с места, следует воспользоваться другим методом.
• Если все попытки вывернуть болт или шпильку провалились, то придётся высверлить отверстие большего диаметра и заново нарезать резьбу.

как пользоваться наборами для удаления болтов с сорванными гранями? Выбор инструмента

Когда у винтового крепежа обламывается головка, спасти положение могут только экстракторы для выкручивания сломанных болтов. Этот вид приспособлений представляет собой своеобразную разновидность бура, способную помочь в извлечении неподдающихся метизов. Об особенностях выбора инструмента и о том, как пользоваться наборами для удаления болтов с сорванными гранями, стоит поговорить более подробно.

Особенности

Популярное приспособление, используемое строителями и ремонтниками — экстрактор для выкручивания сломанных болтов, представляет собой инструмент, используемый для удаления крепежа с сорванными гранями или другими проблемами в извлечении. Он успешно работает в самых сложных случаях. Особая конструкция из бура и хвостовой части обеспечивает удобство при извлечении обломанных болтов и винтов.

Впрочем, сфера использования этого инструмента несколько шире, чем принято считать. Например, он хорошо проявляет себя в работе не только со стальными метизами. Алюминиевые, каленые и даже полимерные варианты также хорошо поддаются такому воздействию. Важно лишь учитывать некоторые тонкости работы с ними. Например, каленые болты всегда предварительно прогревают, выполняя отпуск металла. Так он легче поддается сверлению.

С помощью экстракторов выполняют следующие виды работ.

1. Вывинчивание прикипевших и сломанных болтов из блока двигателя автомобиля. Если при демонтаже детали низкокачественные метизы не позволяют справиться с задачей, стоит прибегнуть к помощи специального инструмента.
2. Удаление обломков крепежа из ступицы. В некоторых моделях автомобилей именно болты с гайками используют для крепления колес. При затяжке срыв шляпки происходит не так уж редко. Воспользовавшись экстрактором вовремя, можно избежать замены всей ступицы.
3. Извлечение крепежа без шляпок из головки блока цилиндров, крышки клапана. При наличии гаража и готовности к самостоятельному ремонту экстракторы будут очень полезны.
4. Выкручивание метиза с сорванной шляпкой из бетонного монолита. Если в ходе работ что-то пошло не так, произошла деформация, крепеж развалился, вывинчивать его из отверстия придется вручную.
5. Выемка одноразовых (антивандальных) винтов. Они хорошо знакомы автомобилистам, поскольку ставятся на крепежную часть замка зажигания. Если предстоит замена данного блока, иным способом произвести демонтаж просто не получится.

Чтобы выполнить экстракцию — вынуть застрявший метиз из резьбового крепления, требуется проведение определенных подготовительных работ. В теле болта необходимо высверлить отверстие, соответствующее диаметру винтовой части вспомогательного инструмента. В него вставляется и закрепляется внутри рабочий элемент экстрактора. Извлечение осуществляется при помощи воротка или гаечного ключа, шестигранника.

Экстракторы применяются в тех случаях, когда иными способами достать болт не получается. Например, если у метиза полностью сорвана шляпка, осталась только шпилечная часть. В остальных ситуациях даже при срыве резьбы можно применить ручные тиски или зажать обломок другим инструментом.

Обзор видов

В зависимости от типа наконечника, экстракторы для извлечения сломанных болтов предназначаются для разных видов работ. Наружный — хвостовой элемент чаще всего имеет форму шестигранника или цилиндра. Для поврежденных метизов разных типов нужно подбирать свои варианты инструментов.

Клиновидные

Изделия этого типа имеют форму граненого конуса в области рабочей поверхности. В сломанный или сорванный метиз его устанавливают с предварительной подготовкой отверстия, просто вбивая в толщу металла. По достижении желаемого уровня сцепки осуществляется выворачивание с применением гаечного ключа. При работе с клиновидными экстракторами очень важно правильно отцентровать формируемое отверстие, иначе велик риск просто сломать инструмент. Вывернуть поврежденный болт при смещении оси вращения все равно не удастся.

Стержневые

Довольно простой в обращении тип инструмента. В его конструкцию включен стержень, забиваемый и расклинивающий застрявший болт. Такие экстракторы хорошо поддаются вращению при помощи ключа после заклинивания в метизе. Проблема возникает позже: извлечь из металлического изделия инструмент после работы бывает сложно. У стержневых экстракторов рабочая часть заметно короче. Прямые грани здесь дополняются прорезями, расположенными перпендикулярно. Внешне инструмент похож на метчик, при помощи которого выполняется нарезка резьбы на металлических гайках и втулках.

Вворачивают стержневой инструмент строго против часовой стрелки.

Винтовые спиральные

Наиболее эффективное решение, позволяющее легко выворачивать практически любые болты, вне зависимости от сложности их поломки. Такие экстракторы имеют конусовидный наконечник с заранее нанесенной левой или правой резьбой. Их отличительной особенностью является ввинчивание, а не вбивание в болт при установке соединения. При работе с инструментом используется не гаечный ключ, а ручной вороток. Это следует учесть: при покупке наборов он обычно входит в комплект. Иначе приходится приобретать дополнительное приспособление отдельно.

Спирально-винтовые экстракторы интересны тем, что подходят для извлечения болтов и шпилек с правым и левым типом резьбы. При этом на самом инструменте она нанесена в зеркальном отображении. То есть, на его правой части находится левая резьба. При работе таким инструментом приходится затрачивать немалые физические усилия.

Как выбрать?

При выборе экстрактора для выворачивания болтов очень важно точно знать: как часто выполняются работы. Домашнему мастеру лучше приобрести отдельные инструменты, с учетом наиболее часто используемого диаметра болтов. Профессионалам, часто сталкивающимся с подобными проблемами, подойдет набор для выворачивания обломанных метизов. Среди преимуществ такого комплекта можно отметить.

• Наличие экстракторов разного диаметра или типа. Можно выбирать наиболее удобный именно сейчас вариант и не терять времени.
• Наличие дополнительных комплектующих. Сюда относят воротки и гаечные ключи, сверла для формирования отверстий, втулки для центровки и установки ключей.
• Удобный кофр для хранения. Экстракторы не потеряются, при первой необходимости ими можно воспользоваться. При хранении набор занимает мало места, он удобен в перевозке.

Вне зависимости от того, выбирается для использования набор или отдельный экстрактор, важно, чтобы он был прочным и долговечным, способным выдержать значительные нагрузки, механическое напряжение. Оптимальным будет выбор инструмента из закаленной или хромированной стали.

Тип наконечника

При выборе типа конструкции экстрактора нужно помнить о том, что самыми удобными в работе являются винтовые спиральные инструменты. Немного уступают им стержневые. Клиновые — самые дешевые, но сложные в применении, плохо поддаются демонтажу вывинченного элемента с наконечника. При неправильных действиях велик риск, что инструмент просто сломается. Клиновидный экстрактор бесполезен в тех случаях, когда доступ к рабочей поверхности ограничен или на поверхность нельзя оказывать ударные нагрузки.

Если сломанный болт находится на участке, где невозможно работать сверлом, приходится использовать стержневой экстрактор. Их можно закрепить напрямую в патроне дрели или шуруповерта благодаря шестигранной форме хвостового наконечника. В этом случае вместо сверления в поврежденный метиз вворачивается сам экстрактор. Закрепив его в металле, можно подать обратное вращение и вынуть вместе с болтом.

Место покупки и другие моменты

Определившись с типом изделия, стоит правильно выбрать место для его покупки. Например, наборы лучше искать в крупных строительных гипермаркетах. Единичные изделия встречаются и в небольших магазинах. Но дополнительно придется докупать вороток и втулки, тогда как в наборе они скорее всего уже будут включены в общую стоимость. Не стоит выбирать экстрактор на китайском сайте: здесь для изготовления инструментов часто используются мягкие и хрупкие сплавы, риск поломки изделия прямо во время работы очень высок.

Как правильно пользоваться?

Выкрутить с помощью экстрактора заклинивший болт не так уж сложно. Достаточно соблюдать определенный порядок выполнения работ. Для разметки поверхности металла в поврежденном болте нужно подготовить кернер и молоток. Важно строго соблюдать центровку изделия, уделить внимание его правильному позиционированию. Поставив метку, можно переходить к сверлению, диаметр будущего отверстия должен соответствовать размеру рабочей части экстрактора.

При наличии комплекта инструментов справиться будет легче. Если его нет, можно просто использовать направляющую втулку, обеспечивающую центровку дрели. Работать необходимо аккуратно, без значительного заглубления сверла. Далее можно установить экстрактор, подбив его глубже при помощи киянки и молотка. Ввернуть инструмент глубже поможет, в зависимости от конструкции изделия, гаечный ключ или специальный вороток метчика.

Как только упор будет достигнут, можно приступать к следующему этапу — выкручиванию обломанного болта или застрявшей шпильки. Для этого совершается вращение инструмента по направлению оси. Важно соблюдать заданную центровку, при ее смещении возможна поломка экстрактора. После того как болт окажется вывернут, его аккуратно снимают, стараясь не повредить инструмент. С винтового экстрактора проще всего скрутить болт пассатижами или ключом. Это базовая, универсальная техника, но она может не подойти, если обломок метиза расположен нестандартно, в этом случае действовать следует индивидуально.

Сам экстрактор тоже следует подготовить к работе. Перед ее началом нужно совместить канавки метчика и направляющие инструмента, сдвинуть, пока не будет достигнут упор. После этого втулка смещается к поверхности детали. На хвостовой части экстрактора крепится разводной ключ или вороток. По завершению извлечения метиза с наконечника нужно снять его обломок — для этого используют тиски и вороток, вращая инструмент по часовой стрелке.

Самые распространенные сложности стоит рассмотреть более подробно.

• Болт сломан ниже плоскости. При таком расположении поврежденного метиза в углубление над ним в поверхности детали или изделия устанавливается втулка, соответствующая диаметру отверстия. После этого выполняется сверление на нужную глубину, при необходимости можно начинать с меньшего диаметра и постепенно увеличивать его. Далее можно вбивать или ввинчивать экстрактор.
• Обломок находится выше плоскости детали. Последовательность работ будет аналогичной — сначала устанавливается подходящая втулка, затем выполняется кернение или сверление. Экстрактор ставится только в подготовленное отверстие в теле болта, с достаточным заглублением.
• Слом на плоскости. Работа ведется в 2 этапа. Сначала извлекается верхняя часть сломанного метиза, затем все действия повторяются для оставшегося внутри отверстия элемента. Спешить не следует. Извлечь расколовшийся болт правильно поможет точная разметка, предварительное кернение, правильный выбор экстрактора для работы.

Существует ряд полезных приемов, позволяющих справиться с задачей по извлечению сломанного болта быстрее и эффективнее. Среди них — нагрев болта или шпильки в отверстии. Под влиянием теплового расширения металла дело пойдет быстрее. Если винтовая резьба сорвана, решить проблему может обычный шестигранник — ключ, надеваемый на торчащую над поверхностью часть метиза. Перед применением экстрактора будет полезно нанести смазку на поверхность болта. Прикипевший, проржавевший болт в соединении можно обработать ацетоном или другим растворителем, чтобы он легче отходил от стенок резьбы. Если это не помогает, метиз остается неподвижным, можно слегка накернить его, а затем подбить молотком. Прилагать силу нужно в нескольких точках — не менее 4 мест.

При работе с инструментом важно правильно выполнить его подбор. Например, клиновидные экстракторы не получится использовать на материалах повышенной хрупкости. Даже стальная деталь под ударной нагрузкой может деформироваться. Стержневые варианты универсальны, но редко попадаются в продаже. При работе со спирально-винтовыми экстракторами нужно обязательно предварительно высверлить отверстие, если такой возможности нет, стоит с самого начала выбрать другой тип инструмента для удаления поврежденных болтов.

О том, как правильно пользоваться экстракторами для выкручивания сломанных болтов, смотрите в следующем видео.

как пользоваться набором для извлечения вывертышей шурупов и саморезов

Нередки случаи, когда по неосторожности, не рассчитав усилия, или ввиду плохого состояния крепежа происходит его облом. Хорошо, если над поверхностью остаётся кончик. Тогда помогут пассатижи или плоскогубцы. Но чаще всего происходит самое неудобное — тело болта или винта остаётся глубоко внутри корпуса. Многие испытанные способы могут не спасти ситуацию. В этом случае выручит специальное приспособление — экстрактор.

Обычные способы выкручивания

Все случаи обрыва крепёжных элементов можно разделить на три вида. Именно от них зависит, какой инструмент и способ устранения неполадки будет избран. Как правило, болты обрываются:

• Выступая над поверхностью.
• Вровень с ней.
• Глубоко внутри.

В первом случае проблема выкрутки решается применением любого зажимного приспособления: пассатижами, тисками, струбцинами. Торчащий кусок подцепляется и аккуратно выворачивается. Если длины выступающей части не хватает для зацепа, торец распиливается болгаркой или ножовкой по металлу. Получается подобие шлица, куда вставляется отвёртка, и остаток извлекается. Для надёжности можно попытаться прорезать крестообразную прорезь.

Ещё один способ потребует применения дрели. Болгаркой срезается выступающий обломок, поверхность шлифуется и посередине с помощью керна намечается отверстие. Подбирается сверло и происходит высверливание сломанных болтов глубиной как минимум в два диаметра крепёжной детали. С помощью старого трёхгранного напильника, забитого внутрь отверстия, выкручивается сломанный болт.

Если ни один из похожих методов не спас ситуацию, придётся обратиться к специальному инструменту — экстрактору.

Описание устройства

Подобное приспособление для выкручивания обломанных болтов, шурупов и винтов поможет извлечь оставшиеся ввёртыши из всякой поверхности и практически с любой глубины. Это незаменимый помощник и профессионального слесаря, и домашнего мастера.

Виды приборов

В настоящее время на выручку при сложных сломах крепежа и шпилек придут экстракторы резьбы одного из трёх типов. В их применении есть небольшие различия.

Наиболее результативной получается операция по извлечению остатков крепежа с помощью спирального выворачивателя. Они изготавливаются в виде конуса и имеют резьбу с двух концов. Одна из них предназначена для работы с изделиями, имеющими левую резьбу, вторая — для правой. В отличие от других видов инструментов для выкручивания сломанных болтов, такое приспособление не требует ударов по корпусу.

Вывертка происходит за счёт вкручивания конуса в просверлённое отверстие. За счёт ниток резьбы происходит зацепление за края, и с усилием обломок выдёргивается наружу. Для облегчения в наборе имеется специальный ворот, подобные слесарному приспособлению для метчиков.

Клиновидные устройства изготавливаются в виде гранёного конуса. Применение очень простое: сверлится отверстие, в которое заколачивается сам экстрактор. Удаление вывертыша производится с помощью гаечного ключа.

Выворачивание происходит без применения силы. Главное требование состоит в точной разметке. Если инструмент встанет не по центру, вынуть остатки будет трудно. Периодически возникает проблема удаления обломка с кончика устройства.

За форму изготовления назван третий экстрактор для выкручивания сломанных болтов. Стержневой прибор имеет очень острые грани, которые обеспечивают заклинивание его в отверстии. Способ применения и недостатки у него аналогичны предыдущему экземпляру.

Комплектация набора

Покупать экстракторы рекомендуется набором. Производители каждый образец маркируют по единому стандарту и комплектуют свои изделия всей необходимой в работе оснасткой. Приобретая хорошо укомплектованный выкручиватель, не придётся подбирать к нему подходящие приспособления. Обычно подобное оборудование собирается по такому принципу:

• Центровочные втулки разных диаметров.
• Втулки для помощи в выкручивании остатков крепежа.
• Сами экстракторы всех типов.

Преимущества работы с экстрактором

Способов извлечения резьбовых обломков существует много. По сравнению с попытками выкрутить застрявшую деталь разными способами, работа с подобным приспособлением имеет некоторые преимущества:

• Простое применение без специальной подготовки.
• Невысокая цена за комплект необходимого оборудования и оснащения.
• Не имеет значения тип поверхности, в которой застрял осколок болта или самореза.
• Качественный инструмент очень редко выходит из строя.

Для эффективной работы должно выполняться такое условие: материал экстрактора должен быть твёрже, чем у извлекаемого элемента.

Способы извлечения

Подобные инструменты выворачивают остатки крепежа практически любого диаметра. Самые часто используемые приспособления имеют маркировки М1 — М16. Методика работы зависит от места надлома:

• Место слома ниже поверхности. Для того чтобы извлечь остатки болта из тела детали или из глубины покрытия, необходимо подобрать кондукторную втулку в размер с застрявшим осколком и вставить её в углубление. С помощью керна намечается центр детали. Пометка должна чётко указывать на середину и быть глубокой во избежание съезжания сверла соответствующего диаметра, которым сверлится отверстие максимальной глубины. В случае большой величины застрявшего элемента производится ступенчатое сверление: от малого размера постепенно до необходимого. Затем вкручивается или забивается молотком нужный стержень, и при помощи оснастки извлекается осколок.
• Если слом произошёл над поверхностью, сначала нужно выровнять торчащую часть и повторить предыдущие действия.

Для таких манипуляций нужен инструмент:

• Дрель со свёрлами.
• Набор экстракторов.
• Молоток и керн.

Меры предосторожности

Как работа с другим инструментом, операции с экстрактором требуют соблюдения некоторых правил. Для безопасного и плодотворного труда нужно выполнять несколько простых норм:

• Для предохранения глаз от повреждения необходимо пользоваться защитными очками. Вылетевшая стружка или металлический осколок несут серьёзную опасность зрению.
• Применение экстрактора большего размера разрушит стенки обломка, и достать их будет трудно.
• Инструмент изготовлен из твёрдого, но хрупкого металла. Во избежание поломки нужно избегать перекосов.
• Тело оставшегося внутри поверхности болта не должно иметь радиальных трещин. В противном случае просверлить отверстие без нарушения целостности стенок не получится.
• Не допускается применение для проворачивания экстрактора нестандартных предметов: пассатижей плоскогубцев и т. д. и удлинять рукоятки воротка трубками. Это может привести к выходу из строя стержня.
• Необходимо правильно распределять прилагаемые усилия, чтобы не сорвать резьбу спирального экстрактора.

Понятно, что операции по выворачиванию сломанного крепежа эффективнее проводить специальным приспособлением. Для этого он должен быть хорошего качества и изготавливаться из высоколегированной инструментальной стали или хромованадиевого сплава.

Экстрактор для выкручивания сломанных болтов: определение и описание

Как часто в процессе ремонта автомобиля, мебели или техники, случаются ситуации, связанные с необходимостью выкручивания старого болта или шпильки? И каким бы ни был прочным металл, из которого изготавливаются эти детали, не исключена вероятность поломки в самый неподходящий момент.

В попытках открутить старый болт можно столкнуться с тем, что крепёжный элемент не выдерживает нагрузки и ломается, в результате чего одна его часть остаётся в выкручиваемом предмете, а вторая остаётся в руках. Ситуация, мягко говоря, очень неприятная, ведь если всё оставить как есть, можно привести технику к поломке.

Чтобы оперативно решить возникшую проблему, вовсе не обязательно выкидывать ремонтируемый предмет. Всего лишь достаточно воспользоваться специальным инструментом — экстрактором для выкручивания поломанных крепёжных деталей, предназначенным именно для подобных случаев.

Описание экстрактора

Как известно, для того чтобы удалить застрявшую часть крепёжной детали из предмета, её вначале необходимо каким-то образом подцепить, а уже после этого попытаться выкрутить. Сделать это со сломанным болтом, который сильно застрял внутри, крайне проблематично. Поэтому для подобных целей существует удобный инструмент — экстрактор, при помощи которого можно с лёгкость извлечь обломки сильно застрявших шпилек, шурупов или болтов.

При помощи данного инструмента можно просто зацепить застрявшую в предмете деталь, после чего её оттуда выкрутить. Процесс выкручивания сводится к предварительному просверливанию по самому центру застрявшего элемента небольшого углубления. После чего туда вставляется экстрактор нужной формы — конической либо цилиндрической, в зависимости от типа детали, которая застряла и сломалась в предмете, а затем часть данной детали спокойно выкручивается.

Виды устройства

Существует три разных типа экстракторов для выкручивания застрявших крепёжных деталей, которые немного отличаются между собой способом эксплуатации.

• Спиральные винтовые. Считаются самыми эффективными и надёжными для изъятия сломанных деталей. Отличаются конусообразной формой. На экстракторах такого вида имеется специальная резьба, разная с двух сторон. С правой стороны резьба предназначена для извлечения болтов и шпилек, у которых резьба расположена с левой стороны. А левая резьба на экстракторе необходима для извлечения деталей, у которых резьба находится с правой стороны. Данный инструмент работает особым образом: он не вбивается в поломанную деталь, а просто вкручивается в место, предварительно просверленное по центру застрявшего в предмете шурупа или болта. После того как экстрактор будет вкручен, он заклинивается, а затем спокойно выкручивается одновременно с крепёжным элементом. Чтобы вытащить застрявший болт, потребуется приложить немало усилий, поэтому в этом случае всегда применяется специальный инструмент — вороток, который необходим для качественного зажима и вращения некоторых слесарных инструментов и, в частности, предметов.
• Что касается экстракторов клиновидной формы, то они изготавливаются в виде конуса с небольшими гранями. Используется очень просто: инструмент требуется аккуратно вбить при помощи обычного молотка в заранее просверленное отверстие поломанной крепёжной детали. После того как устройство будет вбито, его нужно заклинить, после чего выкрутить при помощи гаечного ключа. Данный вид экстрактора очень прост в использовании, особых усилий для выкручивания застрявшего болта прилагать не требуется. Однако чтобы проделать работу качественно, экстрактор необходимо всегда вбивать точно по центру обломанной детали, иначе вытянуть её будет крайне проблематично. Более того, в процессе использования инструмента иногда могут возникать трудности с удалением уже выкрученного болта из самого устройства.
• И последний тип экстрактора — стержневой. Он имеет форму стержня с очень острыми гранями. Данное приспособление используется по такому же принципу, что и остальные два вида: вначале в центре детали просверливается небольшое отверстие, после чего в нём заклинивается само устройство. Процесс выкручивания детали производится с использованием подходящего гаечного ключа. Этот тип устройства обладает одним существенным недостатком: уже выкрученные с предмета крепёжные элементы крайне плохо достаются их самого инструмента.

Как видно, каждый тип приспособления имеет свои определённые особенности, которые обязательно следует учитывать при выборе инструмента.

Состав набора

Как правило, продаются целые комплекты экстракторов с несколькими насадками — до пяти штук, предназначенных для извлечения крепёжных элементов различных форм и размеров. Лучше всего приобретать экстракторы в наборе, а не по отдельности, поскольку в них включаются всевозможные насадки и дополнительные элементы, необходимые для работы.

• В набор включены свёрла различного размера. Всего их пять штук. Причём каждый из пяти экстракторов, предлагаемых в наборе, имеет свой уникальный порядковый номер и диаметр.
• Специальные втулки, предназначенные для качественного выкручивания при помощи гаечного ключа.
• Все типы стержней.
• Втулки, необходимые для установки направления свёрл по центру заклинившей крепёжной детали.

Как видно, подобные инструменты весьма удобны в отличие от отдельных инструментов, поскольку являются универсальными.

Инструкция по эксплуатации

Чтобы научиться пользоваться данным инструментом, достаточно понимать его основной принцип действия, который заключается в следующем: в поломанной детали прямо по центру обязательно должно проделываться небольшое отверстие. При этом следует помнить, что диаметр отверстия ни в коем случае не должен превышать диаметра поверхности сломанной детали. После чего в сделанное отверстие вставляется само устройство, вкручивается в сломанный болт и выкручивается уже вместе с ним.

Правила извлечения детали

При извлечении детали следует руководствоваться следующими правилами:

• Перед началом работы лучше всего обработать смазкой заклинивший болт.
• В том случае, если болт очень старый и покрылся сильной ржавчиной, то его стоит обработать любым средством, растворяющим ржавчину.
• После этого требуется высверлить отверстие, что делается при помощи использования специальной втулки, которая прилагается к набору инструмента.
• Затем экстрактор вкручивается в застрявшую деталь либо вбивается.
• После того как устройство хорошо заклинится в детали, оно выкручивается одновременно с ней при помощи соответствующего гаечного ключа.

Разумеется, техника работы с инструментом будет немного отличаться в зависимости от того, в каком именно месте застрял болт.

Способы извлечения поломанных болтов

Итак, процесс извлечения напрямую будет зависеть от того, в каком именно месте застрял обломок.

• В том случае, когда болт сломался на одном уровне с поверхностью предмета, для его извлечения понадобится дополнительный слесарный инструмент, необходимый для разметки центральных лунок, называется кернер. С его помощью можно с высокой точностью наметить место в центре поломанной детали для дальнейшего сверления. После разметки высверливается лунка, куда потом вставляется стержень экстрактора, после чего обломок детали спокойно выкручивается.
• Когда болт поломан ниже уровня поверхности предмета, то для его извлечения вначале потребуется в образовавшееся углубление вставить направляющую втулку, которая прилагается к набору инструмента. После чего нужно сделать глубокую лунку в застрявшей детали при помощи сверла. В том случае, если диаметр застрявшего болта окажется очень большим, то сперва следует использовать небольшое сверло. В полученную лунку вставляется стержень нужного размера и вбивается при помощи молотка. Затем устанавливается сама втулка и выкручивается болт.
• Если же место разлома детали оказывается выше уровня крепежа, то сперва устанавливается направляющая втулка, после чего делается углубление в застрявшем болте. В полученное углубление вставляется стержень и выкручивается кусок болта.

Работать с экстракторами болтов достаточно просто, и особых навыков совершенно не требуется. Единственное, о чём всегда нужно помнить, — просверливать лунку нужно строго по центру, чтобы избежать смещений в какую-либо сторону. В противном случае могут возникнуть проблемы с извлечением обломка детали.

Преимущества использования инструмента

В отличие от тщетных попыток выкрутить вклинившуюся сломанную деталь вручную, использование экстрактора имеет несколько неоспоримых преимуществ.

• Инструмент очень прост в использовании. Чтобы им воспользоваться, не нужно обладать какими-то особыми навыками в области ремонта.
• Наборы экстракторов имеют доступную стоимость, поэтому их себе может позволить каждый.
• В комплект входят все доступные экстракторы различного размера и диаметра.
• При использовании данного инструмента можно очень быстро выкрутить любую поломанную крепёжную деталь, застрявшую в предмете, мебели, технике или автомобиле.
• Если приобретать качественные инструменты, изготовленные из прочной стали, вероятность поломки экстрактора в процессе выкручивания застрявшей детали будет сведена к минимуму.

Конечно, нужно учитывать, что далеко не каждый болт можно вытянуть при помощи данного инструмента. Главное правило, которое следует соблюдать, заключается в том, что тело застрявшей детали обязательно должно быть на порядок мягче, чем материал, из которого изготовлен инструмент. Поэтому лучше всего приобретать качественный набор в специализированном магазине.

Полезные рекомендации

Чтобы процесс выкручивания застрявших крепёжных элементов оказался максимально быстрым и эффективным, нужно соблюдать определённые правила.

• Всегда необходимо использовать масло для резки, чтобы существенно увеличить сроки эксплуатации экстракторов.
• Чтобы проще было извлекать застрявший шуруп или болт, достаточно перед использованием экстрактора немного нагреть застрявшее изделие.
• Применение сверл с обратной резьбой намного упрощает процесс выкручивания застрявших обломков.
• Если у застрявшей детали была сорвана резьба, то для её выкручивания лучше всего использовать ключ на шесть граней.
• Прежде чем приступить к работе, лучше всего вначале смазать обломанную деталь любым смазывающим средством, например, растворителем или маслом.
• При использовании дрели с обратным вращением можно вытянуть застрявшую деталь без экстрактора. Однако данный вариант может и не сработать, поэтому если нет уверенности, что всё пройдёт гладко, лучше не рисковать и сразу использовать экстрактор. В противном случае можно существенно ухудшить ситуацию.
• При работе с экстрактором рекомендуется всегда одевать защитные очки. Обусловлено это тем, что при работе с металлом экстрактор может повредиться или сломаться, а части поломанного инструмента разлететься в разные стороны и попасть в глаза.
• В том случае, если вытянуть поломанный элемент всё же не удалось, придётся заново делать отверстие большего диаметра и нарезать резьбу.
• Если использовать молоток и керн, то можно немного сдвинуть застрявшую деталь, а затем вытянуть. Для этого нужно разместить слесарное керно под углом ровно в 45 градусов прямо у основания поломанной детали. После этого по кругу, в четырёх разных местах, отбить молотком (против часовой стрелки). Если делать всё правильно, деталь должна расшататься и спокойно вытянуться.

Экстрактор болтов — действительно удобный инструмент, превосходно справляющийся с металлическими метизами, болтами, шурупами и шпильками. Однако он может работать только в совокупности с дрелью или хотя бы шуруповёртом. Сам по себе экстрактор не поможет вытянуть застрявшую деталь.

10 хитростей для удаления сломанного болта

Одно из самых больших разочарований при разборке автомобиля для восстановления или даже ремонта - это ужасный заедание или снятие болта. Заклинивание оборудования происходит, когда болт, гайка или винт подвергаются коррозии между резьбой и не сдвигаются с места. Часто это приводит к поломке болта и необходимости просверливать и повторно постучать по трюму или пытаться удалить его с помощью съемника для болтов. Я даже не буду упоминать, что происходит, когда сверло, метчик или экстрактор ломаются в одном отверстии !!

Ниже я приведу 10 лучших способов справиться с извлечением этих лохов, не повредив их драгоценную часть.Сюда входят советы о том, как удалить закругленный болт или болт с обнаженной головкой в ​​дополнение к тем, которые, казалось бы, застряли на месте на всю вечность.

1. Тупой удар / сила - Обычно это мой первый шаг, когда я пытаюсь ослабить непроходимые болты. Я, , всегда использую этот метод, прежде чем приступить к снятию выхлопных шпилек с головки цилиндров. Для этого есть несколько способов. Один - ударить зубилом или пробойником по головке болта в центре. Другой способ - использовать ударный гаечный ключ / пистолет и несколько раз коротко ударить им вперед и назад.Любой из этих методов основан на теории освобождения коррозионной связи между резьбой за счет вибрации или удара. Иногда он работает с болтами с небольшим заедом, но не всегда на 100%. Однако имейте в виду, что его можно комбинировать со многими другими методами, чтобы облегчить работу.

2. Тепло - Если вы обратили внимание на урок химии, вы бы узнали, что когда вы нагреваете и охлаждаете металл, он расширяется и сжимается. Раньше я использовал это для удаления заржавевшего болта, нагревая головку / корпус болта до почти докрасна.При этом болт расширяется из-за тепла, и когда он остывает, он сжимается, тем самым нарушая коррозию между резьбами. Похожий метод - нагреть область вокруг болта, чтобы отверстие, в которое он ввинчивается, действительно расширилось и немного приоткрылось. В этом случае болт вставляется немного слабее и его можно вывернуть. Использование ударного ключа или пистолета помогает при первоначальном ослаблении, поскольку сила удара ударного ключа также разрушает коррозию. Используйте пенетранты, такие как Kroil или CRC Freeze-Off, чтобы облегчить процесс удаления.

3. Разгрузочные отрезы - Это мой «верный» метод снятия большинства снятых болтов / гаек. Он не такой чистый / цивилизованный, как другие, но чертовски быстрее! С помощью этого метода вы сделаете 2-3 надреза в головке болта или гайке. Вам нужно отрезать ровно столько, чтобы вы прошли почти всю головку болта или гайки. Затем вы можете несколько раз ударить по порезу зубилом и молотком, расколов гайку или болт и ослабив их натяжение. С гайками обычно можно просто отделить ее от болта, очистить резьбу и установить новую гайку.При работе с болтами вы можете использовать плоскогубцы с фиксирующими губками, чтобы захватить головку болта и вывернуть болт, обычно заусенцы позволяют плоскогубцам сжимать головку болта настолько, что вы можете легко вывернуть его.

4. Rock the Bolt - Это еще один метод, который можно попробовать на ранней стадии процесса снятия болта и в сочетании с другими методами. Вы хотите медленно вращать болт / гайку вперед и назад. Мне нравится брать храповик и немного ослаблять гайку / болт, пока он снова не станет немного натянутым, затем вернуться в другую сторону и повернуть его почти туда, где вы начали, прежде чем ослабить немного дальше, чем в прошлый раз .Когда вы обнажаете некоторые скрытые нити, вам нужно распылить на них пенетрант, чтобы пенетрант вернулся обратно в скрытые нити. Это может быть медленный процесс, но я вытащил несколько довольно застрявших болтов таким образом, проявив немного терпения.

5. Drill’er Out! - Это та же концепция, что и рельефные разрезы с парой небольших поворотов или сюрпризов, которые могут возникнуть в процессе. Мне нравится использовать его в качестве одного из последних моих усилий или если болт отломился заподлицо с поверхностью.Что вам нужно сделать, так это взять небольшое сверло и просверлить болт насквозь. Здесь используется немного химии, которую используют некоторые другие методы. Он нагревает болт, просверливая его, а также делает полость в болте, чтобы он мог больше сжиматься, когда вы пытаетесь его удалить. У меня были случаи, когда простое сверление болта позволяло ему довольно легко вывернуться. В других случаях вам, возможно, придется увеличивать размер сверла с помощью индекса сверления, пока вы не станете чуть меньше диаметра болта.На этом этапе вы можете аккуратно вырезать или сломать болт в отверстии. Затем вы можете извлечь детали и снова очистить резьбу с помощью набора для метчиков или универсального метчика.

6. Weld’er Up! - Это один из способов удаления болта с зачищенной кромкой, который можно использовать, если гайка или головка болта настолько сильно зачищены, что их нельзя повернуть плоскогубцами со стопорными губками. Также пригодится, если головка отломана от болта. Вы можете просто взять шайбу и болт немного большего размера и приварить их к корпусу болта.После того, как вы приварили ее прихваточным швом, я люблю заполнить гайку сварным швом и провести валик вокруг основания, где он встречается с корпусом болта. Это позволяет вам снова надеть на болт гнездо, а также нагреть болт, что позволит ему расширяться и сжиматься, устраняя часть коррозии. Я предпочитаю использовать сварочный аппарат MIG для этой работы, так как он дает немного больше контроля, чем при использовании ручного сварочного аппарата.

7. Пневматический молот / долото - Он сочетает в себе несколько уже упомянутых методов.Его самым большим преимуществом является то, что его можно использовать, когда головка болта снята. Это делает его полезным, когда вы пытаетесь выяснить, как удалить зачищенные гайки и дверные болты. Вы в основном долбите / долбите его, чтобы болт ослаб. У меня он работал с умеренным успехом, но он должен быть на болте / гайке на открытом пространстве.

8. Съемник для болтов или винтов - Есть много стилей / уловок. Некоторые работают, а многие нет. Они используют закаленные биты, которые захватывают внутреннюю часть болта или гайки, чтобы удалить их.Многие требуют, чтобы вы просверлили небольшое отверстие в болте, а затем ввернули эти биты. Что бы вы ни делали, не сломает экстрактор внутри отверстия, иначе вас ждет долгий ужасный процесс. Обычные сверла не соприкасаются с ними, поэтому вам понадобятся специальные сверла, чтобы просверлить их. Если шпилька все еще присутствует, вы можете использовать приспособление для удаления шпильки с резьбой, чтобы извлечь шпильку, не повредив резьбу или оборудование.

9. Трубный ключ - Это довольно простой способ справиться с оторванным болтом, и почти у всех есть трубный ключ, который крутится в магазине.Затяните трубный ключ на болте / гайке, и по мере того, как вы заворачиваете болт трубным ключом, он на самом деле сильнее цепляется за головку болта. Просто следи за костяшками пальцев, если он соскользнет!

10. Переустановите болты, которые окружают застрявший болт / гайку - Иногда несколько болтов в области удерживают деталь. Иногда их нужно удалять в определенном порядке. Обязательно ознакомьтесь с руководством по ремонту на предмет порядка установки / удаления. Если его нет, мне нравится работать из центра и продвигаться наружу.Повторная установка некоторых болтов вокруг застрявшего болта может снизить нагрузку на застрявший болт и позволить вам удалить его. Это может занять некоторое время, когда вы удаляете сломанный болт, но при этом меньше вероятность повреждения окружающих участков, чем при использовании других методов.

Сопутствующие товары Eastwood:

.

Как удалить сломанный болт, не теряя ума

]]]]>]]>

Ржавые болты и шпильки, которые ломаются при снятии, - худший кошмар для любого механика и любого, кто пытается починить машину. К счастью, если вы разнорабочий, который любит ухаживать за своим автомобилем в собственном гараже, теперь есть ряд вариантов, которые не были доступны 20 или 30 лет назад на , как удалить сломанный болт .

Если у вас есть оторванная или отломанная головка винта или болт с оторванной или отломанной головкой, их невозможно удалить без соответствующих инструментов и правильных методов.Если внутри вашего автомобиля застрял сломанный болт, не о чем беспокоиться, приведенные ниже советы по обслуживанию помогут вам без особых хлопот извлечь кусок металла.

Как удалить сломанный болт: необходимые инструменты

Какой инструмент лучше всего или лучший способ удалить сломанный болт зависит от нескольких факторов. Иногда с этим справится молоток или дрель. В других случаях вам также может повезти, и у вас будет достаточно места, чтобы приварить болт или гайку к концу сломанного болта или шпильки.Может быть, вам понадобится больше.

Существуют разные инструменты и методы для удаления сломанного болта в зависимости от состояния болта.

Бывают случаи, когда шпильки и болты ломаются в местах, где нельзя достать молоток или дрель, обычно это бывает с болтами выпускного коллектора. В этих случаях будем надеяться, что экстрактор или пара плоскогубцев сработают, но вам, скорее всего, придется снять деталь с автомобиля.

Если вы не можете вставить плоскогубцы, экстракторы, сверла или молотки в место поломки шпильки или болта, другой вариант - отшлифовать две противоположные стороны, чтобы их можно было схватить гаечным ключом.

Необходимых инструментов:

• Молот
• Сверло и сверло
• Набор для удаления винтов
• Т-образная ручка или плоскогубцы
• Гаечный ключ
• Магнит
• Центровочный керн

1. Винтовой экстрактор

Существуют экстракторы винтов различных размеров для винтов диаметром от 3/32 дюйма до 1/2 дюйма.

Винтовой экстрактор - это вал из высокопрочной стали с квадратной головкой на одном конце и обратной конической резьбой на другом конце.Квадратная головка подходит к Т-образной рукоятке, которая используется для поворота экстрактора. Вы также можете захватить и повернуть голову плоскогубцами.

Коническая резьба находится на другом конце инструмента. Они предназначены для ввинчивания назад или против часовой стрелки в винт или болт после первого просверливания пилотного отверстия. Конец сужается, чтобы экстрактор врезался в поврежденный винт глубже и плотнее по мере его поворота. Таким образом, пока вы поворачиваете экстрактор против часовой стрелки, он все больше и больше врезается в поврежденный винт, в то время как поврежденный винт откатывается.

В случае сломанной шпильки или болта, диаметр которого выступает достаточно, чтобы инструмент мог за него ухватиться, вы можете выполнить эту работу с помощью съемника кулачкового типа. Съемники болтов и шпилек за годы эволюционировали от экстракторов кулачкового типа до комплектов, состоящих из нескольких частей, с инструментом для каждого размера болта. По сути, оба работают по принципу использования силы захвата, создаваемой крутящим моментом против часовой стрелки на инструменте, для захвата сломанной части с достаточной силой вокруг как можно большей части ее диаметра для ее извлечения.

Съемный комплект для удаления сломанных болтов.

Съемник кулачкового типа используется при повороте съемника для раскрытия губок, достаточного для того, чтобы попасть на сломанный стержень, прежде чем затягивать вручную. Затем с помощью гаечного ключа или трещотки и гнезда прикладывают достаточный крутящий момент, чтобы удалить проблемную часть, не повредив ее внутри головки или блока. Не забывайте использовать в процессе достаточно проникающего масла.

Если вы имеете дело с болтом, который ломается слишком близко к рукоятке, используйте экстрактор с канавками.Это метод, который существует дольше всего.

2. Т-образная ручка

Т-образная ручка получила свое название благодаря своей форме. Рукоятка надевается на конец съемника и обычно может быть затянута гайкой с накаткой, которая работает как сверлильный патрон.

T-образные ручки подходят для экстракторов разного размера. Если у вас нет Т-образной ручки, вы можете повернуть экстрактор винтов с помощью плоскогубцев.

Как удалить сломанный болт с помощью экстрактора

Ниже приведены шаги к , лучший способ удалить сломанный болт с помощью экстрактора .

1. Маркировка

Сначала с помощью молотка отметьте центр сломанного болта кернером. Ударьте по нему молотком прямо, чтобы создать отправную точку для сверления пилотного отверстия.

Также важно то, что это также снизит вероятность повреждения резьбы сломанного болта при его извлечении. Если резьба на болте или отверстии под болт повреждена, снятие болта может стать невозможным. Кроме того, если резьба в отверстии для болта повреждена, вы не сможете использовать новый болт после извлечения старого.

2. Просверлить пилотное отверстие

Активируйте настройку реверса на сверлильном станке. Левостороннее сверло будет нарезано в противоположном направлении. Левостороннее сверло, поскольку оно будет вращать в направлении, противоположном направлению сломанного болта, что предотвратит более плотное закручивание болта. Левая дрель схватит и открутит тугой болт, чтобы вы могли схватить его парой захватов и снять.

Однако мы рекомендуем использовать комплект для извлечения, соответствующий размеру болта, который вы хотите удалить.Просверлите сломанную шпильку до указанной глубины с помощью сверла, соответствующего размеру съемника, который вы будете использовать.

Как удалить сломанный болт с помощью дрели и съемников.

При сверлении учитывайте следующие советы:

• При сверлении дайте сверлу сделать свою работу и не прикладывайте к нему усилий. Кроме того, используйте на вашем сверле скорость, соответствующую выбранному сверлу.
• Поскольку вы сверляете металл, поддерживайте скорость сверла на низкой и постоянной скорости. Слишком быстрое сверление приведет к перегреву сверла и его быстрому затуплению.Использование смазки или смазочно-охлаждающей жидкости может помочь ускорить процесс сверления и предохранить коронку от перегрева.
• Диаметр пилотного отверстия зависит от размера используемого экстрактора. Следуйте рекомендациям на упаковке, поставляемой с экстрактором.
• Будьте очень осторожны, чтобы не сломать сверло внутри отверстия, особенно при сверлении небольшими сверлами.

3. Установка соответствующей извлекающей насадки в отверстие

В зависимости от типа набора для извлечения, который вы будете использовать для извлечения болта, извлекающая насадка будет иметь левую коронку на одном конце и шестигранную головку или головку с Т-образной рукояткой на другом.

Помните, «правый-крепкий, левый-распутный». Поскольку вы будете использовать экстрактор для левой руки, вставьте экстрактор в только что просверленное отверстие, повернув его против часовой стрелки. Кроме того, поскольку экстрактор имеет коническую форму; прежде чем выбрать Т-образную рукоятку или головку, вам следует сначала постучать по нему молотком.

4. Удалите сломанный болт

Как только вы продолжите работу с экстрактором; конический конец зацепится, и крутящий момент будет работать, чтобы ослабить болт, как только извлекающее долото будет затянуто.Затем продолжайте поворачивать экстрактор против часовой стрелки с помощью гаечного ключа или трещотки с головкой, пока сломанный болт не будет полностью удален с поверхности. Съемники с прямой и квадратной канавкой необходимо забить в отверстие, просверленное в шпильке, чтобы удалить шпильку.

Обязательно рассчитайте время процесса, чтобы предотвратить дальнейшее повреждение болта. Если экстрактор соскальзывает и теряет фиксацию в винте, попробуйте постучать по экстрактору сильнее, чтобы он лучше вошел в винт. Затем нажмите более сильно, поворачивая экстрактор против часовой стрелки.Наконец, немного увеличьте пилотное отверстие и попробуйте снова.

5. Удаление металлических пломб

Существует вероятность того, что в процессе извлечения от болта оторвутся небольшие металлические детали. Убедитесь, что вы удалили мелкие кусочки, если хотите заменить болт на новый. Это легко сделать с помощью сжатого воздуха или мощного магнита.

ПОДРОБНЕЕ:

Как удалить сломанный болт с помощью молотка

Работайте осторожно и медленно, если вы хотите удалить сломанный болт с помощью молотка.Не переусердствуйте и не прилагайте слишком много усилий.

Нанесите несколько острых ударов молотком по детали, удерживающей сломанный болт. Вы не хотите деформировать металл, а просто приложите достаточно силы вибрации, чтобы вырвать ржавчину. Вы можете использовать два молотка на таких деталях, как фланцы выхлопной трубы, чтобы вы могли одновременно дотянуться до двух сторон детали.

Удерживая один молоток у детали, резко ударьте другим молотком по другой стороне детали. Это помогает увеличить силу, прилагаемую к молотку, без деформации металла.

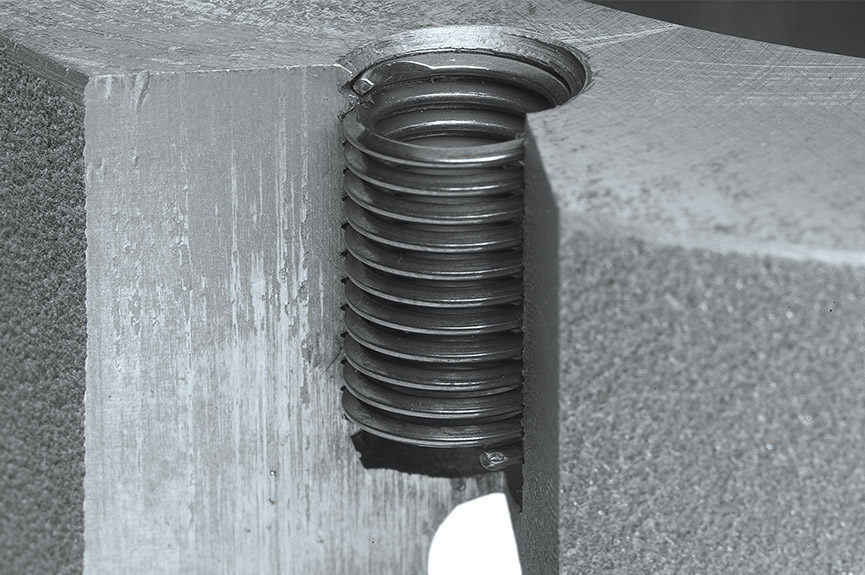

Как удалить сломанный болт с помощью Heli-Coil

Если ни один из вышеперечисленных методов не сработает, всегда есть последнее средство: Heli-Coil. Этот метод заменяет резьбу после высверливания сломанной шпильки. Heli-Coils также может быть первым вариантом, когда болт ломается внутри детали: болт не выступает из детали; он фактически утоплен в детали.

Катушки

Heli-Coils обычно продаются в виде горстки вставок с одним размером резьбы и разной длины, а также установочного инструмента.Они также доступны со сверлом для этого размера, а также в наборах с подходящим метчиком.

.

Удаление сломанных болтов, шпилек и винтов

Мало что кажется более безнадежным, чем когда вы выкручиваете болт, винт или шпильку, и они ломаются. В этот момент ты знаешь, что все кончено, кроме слез. Вы сломали болт при отливке и не имеете ни малейшего представления, как его вытащить. Вот оно - то, что осталось от болта или винта, застряло, и это остановило ваш прогресс.

Иногда достаточно просто молотка и стамески, а также немного упорства, чтобы достать это.Когда подход молотка и долота не сработает, вам придется попробовать высверлить крепеж и удалить его с помощью съемника для болтов. И если это не сработает, вам придется высверлить крепеж, не доходя до резьбы, в надежде, что вы сможете аккуратно удалить оставшиеся биты, застрявшие в резьбе.

Сломанные крепежные детали - это не новость, поэтому в торговле инструментами появились несколько инновационных способов удаления сломанных болтов и шпилек. Summit Racing Equipment и Harbor Freight предлагают ряд решений для решения проблем с извлечением болтов, и мы собираемся показать вам некоторые из них здесь.

В идеале вы хотите иметь возможность снимать болт или шпильку, сохраняя при этом резьбу. Если резьба сильно повреждена и не подлежит восстановлению, вам придется отремонтировать или заменить ее, что требует использования резьбовой вставки катушки, такой как Heli-Coil, которую можно приобрести в Summit Racing Equipment. Вставка Heli-Coil - это отличная идея, позволяющая высверливать поврежденную резьбу, нарезать резьбу в отверстии и ввинчивать прецизионную резьбовую вставку Heli-Coil.

Когда вы сверляете поврежденный крепеж, вы хотите получить отверстие как можно более мертвой точки, что может оказаться сложной задачей в зависимости от характера повреждения.Пробейте сломанный крепеж кернером и просверлите небольшое пилотное отверстие, чтобы начать работу. Ни при каких обстоятельствах нельзя сломать съемник в креплении. Поскольку экстрактор традиционно тверже, чем большинство сверл, вы никогда не сможете вытащить сломанный болт.

Другой вариант - приварить болт к сломанному крепежу и попытаться удалить. Обратной стороной такого подхода является риск приваривания болта к чугунной отливке, что только усугубит проблему.Приваривать болт к сломанному крепежу следует только тогда, когда крепежный элемент достаточно торчит из отливки.

26.02

1. Сломанный болт может быть ужасно удален, в зависимости от того, почему он сломался. Если болт сломался из-за коррозии, шансы на успешное извлечение невысоки, потому что он, вероятно, навсегда застрял.Однако, если он оторвался из-за повреждения материала, у вас больше шансов. При натяжении стержня болта его иногда можно снять с помощью долота, как показано на рисунке, и вывинтить его из отверстия.

3/26

2. Начните снятие болта, используя кернер, чтобы отметить направляющую, и запланируйте высверливание болта для вставки съемника болта.

26 апреля

3. Начните с небольшого пилотного отверстия диаметром 1/8 дюйма, которое будет служить ориентиром для будущих сверл большего размера. Вы должны постепенно растачивать отверстие для извлечения болта, пока не останется хвостовик болта. Это упростит снятие болта.

26.05

4. Теперь мы используем более крупное сверло на 1/4 дюйма и просверливаем немного глубже.

26.06

5. Отверстие для извлечения болта 1/4 дюйма просверлено и готово для съемника, полученного от Summit Racing Equipment. Мы признаем вам, что эта дыра не мертвая точка.

26.07

6. Съёмник болта - это, по сути, супергрубый механизм с левой резьбой, который ввинчивается в стержень болта для снятия. Возможно, вам придется осторожно нагреть отливку или поковку, чтобы обеспечить расширение вокруг стержня болта. Также вокруг болта можно нанести проникающую смазку. Что бы вы ни делали, никогда не ломайте съемник болта в стержне болта. Поскольку съемник болтов обычно тяжелее сверла, просверлить его будет невозможно.

26.08

7. Хвостовик болта удален. Зажмите его в тиски и снимите экстрактор.

26.09

8. Чистая резьба упрощает установку болта. Используйте нарезчик резьбы (также известный как очиститель резьбы), чтобы очистить грязную или поврежденную резьбу отверстий под болты, используя проникающую смазку. Если резьба сильно повреждена, вам, возможно, придется выбрать резьбовую вставку Heli-Coil для замены резьбы.

26.10

9. Обратите внимание на прорези в этом нарезчике резьбы. Они предназначены для удаления мусора из отверстия для болта во время чистки резьбы.

26.11

10. Пропустите нитенаправитель через отверстие несколько раз, пока все загрязнения не исчезнут. Промойте отверстие проникающей смазкой. Пока вы работаете, проследите за резьбой всех отверстий под болты в отливке, чтобы обеспечить чистоту.

26.12

11. Резьба отверстия для свечи зажигания - еще одно яблоко раздора, особенно на алюминиевых головках.Если резьба повреждена, вы можете гнать ее, как показано. Также доступны резьбовые вставки Heli-Coil для отверстий свечей зажигания, поврежденных не подлежащими ремонту.

13/26

12. Используя проникающую смазку и нарезчик резьбы свечи зажигания, осторожно поверните нарезчик и вытащите его, пока он не повернется плавно.

14/26

13. Вооружитесь высококачественным титановым или кобальтовым индексом сверла от Summit Racing Equipment, который пригодится для многих целей. Когда вы сверляете сломанные крепежные детали, вам понадобится сверхтвердое сверло, чтобы разрезать крепеж. Если вы решите покупать сверла по дешевке, их хватит.

15/26

14. Набор из 10 съемников болтов OEM Automotive Tools от Summit - это высококачественный набор, который включает пять правосторонних сверл по кобальту механической длины и пять конических съемников из хрома. Это то, что вам нужно для множества сложных операций по удалению.

16/26

15. Набор для извлечения болтов Summit Bust-N-Out (PN SUM-902375) имеет различные размеры для удаления сломанных болтов.Каждый специальный твердосплавный фрез для торцевых заусенцев изготавливается для отверстий под болты определенного размера, чтобы правильно подготовить поверхность излома. Это значительно увеличивает вашу способность сверлить сломанный болт по центру, увеличивая шансы на сохранение существующего резьбового отверстия.

17/26

16. Вот Summit Bust-N-Out (номер по каталогу SUM-902437) для больших проблем с сломанным болтом.Прелесть Bust-N-Out - простота использования. Все, что вам понадобится, здесь, чтобы вытащить упрямо сломанный болт или шпильку.

18/26

17. Еще одна проблема, с которой сталкиваются энтузиасты, - это заклинивание заглушек, как эта во впускном коллекторе Chevrolet. Эти стальные заглушки заедают из-за коррозии разнородных металлов в месте соединения стали и литого алюминия.Удаление застрявших пробок требует большой осторожности. При неосторожности можно навсегда повредить отливку. Снятие начинается с высверливания пробки для использования экстрактора.

19/26

18. JGM Performance Engineering тщательно нагревает алюминий, учитывая, что алюминий плавится при температуре 1300 градусов по Фаренгейту.Вам нужно, чтобы он был достаточно горячим, чтобы он расширялся вокруг заглушки или болта, но не настолько горячим, чтобы расплавить или деформировать отливку.

20/26

19. Сюда вставляется экстрактор пробки, как показано; легким поворотом против часовой стрелки, чтобы начать. Рекомендуется за несколько дней пропитать свечу проникающей смазкой, чтобы разорвать связь между сталью и алюминием.

21/26

20. Непрочная пробка после нагрева алюминия охлаждается сухим льдом, чтобы облегчить сжатие до места, где ее можно ослабить.

22/26

21. Стальная заглушка выломана и готова к выходу. Устойчивые пробки часто приходится высверливать там, где осталось немного пробок.

23/26

22. Этот набор для извлечения трубных ниппелей Warrior от Harbour Freight предназначен для освобождения трубных ниппелей от фитингов без трещин, царапин или царапин.Экстракторы изготовлены из прочной термообработанной стали и имеют цинкование для защиты от ржавчины и коррозии.

24/26

23. Пятикомпонентный набор для извлечения болтов Performance Tool от Summit Racing уменьшает неудобства при снятии застрявших гаек и болтов. Что делает эту работу такой хорошей, так это захватывающие внутренние края, которые удаляют ржавые, закругленные или окрашенные гайки и болты.Эти высококачественные патроны изготовлены из хромомолибденовой стали для грубой прочности.

25/26

24. Этот съемник от Harbor Freight разработан для удаления сломанных винтов. Конструкция из высокоуглеродистой стали придает этим экстракторам прочность, необходимую для откручивания самых стойких винтов.

26/26

25. Heli-Coil, доступный в Summit Racing Equipment, долгое время был отраслевым стандартом для ремонта резьбы. Вставки Heli-Coil работают с любыми материалами - алюминием, магнием, чугуном, бронзой и другими. Поврежденную резьбу можно восстановить до состояния, отличного от нового, в отверстиях для свечей зажигания, впускных отверстиях для топлива карбюратора, отливках трансмиссии и двигателя, маслосливных пробках, выпускных и впускных коллекторах, головках цилиндров, тормозных суппортах и ​​компонентах подвески.Heli-Coil - это то, к чему вы обращаетесь, когда нити невозможно восстановить.

Фотографии автора, Summit Racing Equipment и Harbor Freight

.

5 лучших экстракторов болтов и винтов в 2020 году (для удаления поврежденных крепежных деталей)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Одна из самых неприятных вещей, которые случаются при работе с автомобилями или старой мебелью, - это ржавый болт или защелка винта при попытке их удалить. Для среднего домашнего мастера это создает всевозможные проблемы, если он не подготовлен.

К счастью, хороший набор экстракторов - это все, что вам нужно для бесперебойной работы вашего проекта.Но что такое экстрактор и какой тип выбрать?

Лучший экстрактор винтов (или съемник болтов) может быть разным для всех в зависимости от того, что необходимо сделать. Существуют различные типы съемников для винтов и болтов, в которых используются несколько разные методы выполнения работы. Смотрите ниже наши лучшие выборы.

Наши 5 любимых экстракторов болтов и винтов

Обзоры экстракторов болтов

# 1 - Irwin Tools Hanson 53227

Если вы раньше не слышали о Hanson, это компания под эгидой Irwin Tools, которая создавать высококачественные инструменты для брендов Irwin и Snap-On.

Этот набор из 25 предметов является прекрасным примером качества Hanson, с технологией Easy-Out и конструкцией левой спирали, обеспечивающей превосходное усилие захвата при удалении сломанных болтов, винтов и шпилек.

На каждом экстракторе шлицев указано размер и рекомендуемый размер сверла, выгравированные для быстрого ознакомления, а размеры съемника винта варьируются от 1/8 до 7/8 дюйма. В комплект входит прочный чехол для переноски, чтобы продлить срок службы экстракторов.

нажмите, чтобы увеличить

Механики использовали эти экстракторы для, казалось бы, невыполнимых задач с отличными результатами.Они отмечают, что это , один из лучших наборов для извлечения шурупов на рынке , и несколько размеров позволяют этому набору решать большинство задач извлечения шурупов.

Пользователи отмечают, что кейс отлично подходит для хранения, но требует небольшого количества набивки внутри крышки, чтобы ваши экстракторы не раскачивались во время транспортировки.

Потребители поднимали вопросы о контроле качества, предполагая, что они получили использованные инструменты. К таким жалобам относятся погнутые экстракторы и легко ломающиеся наконечники.

Проверка ваших инструментов на наличие признаков использования по прибытии всегда важна, если вы не покупаете их напрямую у производителя.

>> Проверить текущую цену <<

# 2 - Профессиональные инструменты Vampire Vampliers

Эти плоскогубцы, изготовленные из высококачественной углеродистой стали, имеют вогнутую форму губок с горизонтальными и вертикальными зубцами, что облегчает захват практически любого винта.

Работает как с обычными головками, так и с устойчивыми к взлому, в том числе с винтами и болтами, поврежденными ржавчиной.

Эргономичные рукоятки из эластомера упрощают использование этого инструмента, в то время как общая конструкция может вписаться в ограниченное пространство. Зазубренная рукоятка делает этот инструмент отличным выбором для сломанных валов болтов , а также для любых поврежденных винтов, с которыми вы сталкиваетесь.

Эти плоскогубцы помогли многим пользователям выбраться из тяжелых замятий. Их способность захватывать утопленные головки и с легкостью удерживать даже плотно зажатые винты, что делает его идеальным съемником для снятых винтов.

Опытные мастера отметили, что челюсти ухудшаются после длительного использования даже с лучшими плоскогубцами, и вы получите в несколько раз больше, чем потратили, к тому времени, когда вам потребуется замена вампиров.

Вскоре после покупки были получены жалобы на износ зубчатых губок. Причины этого неизвестны, так как большинство потребителей заявляют, что зубцы очень долговечны.

Эта проблема может быть вызвана получением поддельного продукта, так как известно, что подражатели нацелены на популярные инструменты. Если вы покупаете у продавца с хорошей репутацией, вам не о чем беспокоиться.

>> Проверить текущую цену <<

# 3 - Irwin Tools Hanson Bolt-Grip

Вторая запись Irwin Tools в этом списке, это идеальный стартовый набор для извлечения болтов.

5 шт. В этом наборе снимают снятый болт различных размеров (11 мм, 14 мм, 16 мм, 3/8 дюйма, 7/16 дюйма, 9/16 дюйма и 5/8 дюйма) с минимальными усилиями. привод 3/8 дюйма.

Изготовленные из высокоуглеродистой стали для обеспечения повышенной прочности, эти экстракторы имеют обратные спиральные канавки, предназначенные для врезания в закругленную головку болта, что обеспечивает невероятную силу захвата даже окрашенных или ржавых крепежных деталей.

Лучше всего то, что это в первую очередь инструмент для снятия болтов, но их можно использовать и с другими типами крепежа.

Большинство владельцев этого набора скажут вам, что это лучший стартовый комплект для извлечения болтов .

Они использовали эти гнезда для извлечения на большом количестве проблемных болтов, в том числе на некоторых, которые могли привести к очень дорогим счетам за ремонт.

Один из бонусов, который нравится владельцам этого набора, - пять дополнительных слотов в кейсе для переноски, что позволяет расширить вашу стартовую коллекцию без необходимости в отдельном чемодане, хотя набор из девяти предметов также доступен для тех, кому нужен более широкий выбор размеры сразу.

У некоторых пользователей были проблемы с использованием этого набора, в первую очередь проблема с экстрактором, вызывающая дальнейшее повреждение закругленной головки. Однако неизвестно, является ли это ошибкой пользователя или проблемой, которая возникает при определенных обстоятельствах.

>> Проверить текущую цену <<

# 4 - Набор экстракторов шнека SpeedOut

Популярный набор экстракторов спиральных винтов SpeedOut , состоящий из 4 частей, изготовлен из 100% углеродистой стали, что обеспечивает дополнительную надежность.

С помощью двухэтапного процесса (просверлить и удалить) этот набор для извлечения шурупов быстро справится с большинством сломанных, поврежденных или оторванных винтов.

Четыре съемника совместимы с любым сверлом или винтом, поэтому это единственный набор, который вам понадобится для большинства проблем с крепежом. Бонусом является то, что набор сделан в США и недорого.

Постоянные пользователи этого набора сообщают о высокой степени успеха SpeedOut, часто покупая его для замены предыдущего набора экстракторов, который изношен или сломан.

Им нравится компактный размер, который позволяет носить его в кармане или с дрелью. Эти пользователи также заявляют, что биты имеют хороший срок службы при правильном использовании. По цене этот набор для извлечения шурупов является отличной ценой.

У некоторых потребителей возникли проблемы с поломкой долота во время извлечения. Некоторые отметили, что это происходит даже при приложении низкого крутящего момента.

У одного пользователя изначально была такая же проблема, но он сообщил об успехе после изменения способа высверливания шпилек.

>> Проверить текущую цену <<

# 5 - Инструмент для извлечения болтов / шпилек Ares 70016

После использования этого прочного регулируемого экстрактора вы можете задаться вопросом, не названа ли компания просто в честь бога войны, но может нанять его! Экстрактор легко захватывает шпильки от 1/4 до 1/2 дюйма, независимо от их состояния.

Изготовлен из высококачественной термообработанной легированной стали с хромированным покрытием для защиты от ржавчины и повреждений и при этом хорошо выглядит. Инструмент совместим как с 3/8 дюймовыми приводами, так и с большинством гаечных ключей.

Конструкция позволяет захватывать шпильки без предварительного определения размера. Лучше всего то, что Ares предлагает полную гарантию производительности, чтобы этот инструмент всегда соответствовал своему названию.

Владельцы этого инструмента часто рассказывают истории о том, как 70016 легко сломал сложные шпильки и поврежденные болты. Они отмечают, что конструкция позволяет захватывать шпильки с меньшей степенью обнажения металла, чем меньше размер шпильки.

Хотя его толщина может ограничить использование в ограниченном пространстве, давние владельцы считают долговечность и длительный срок службы справедливым компромиссом.

Большинство проблем, связанных с экстрактором болтов Ares, связаны с размером. Мускулистое тело не позволяет ему поместиться в ограниченном пространстве. Кроме того, некоторые головки болтов будут слишком большими, чтобы на них можно было надеть инструмент.

Следует также отметить, что, хотя экстрактор может захватывать шпильки диаметром 1/4 дюйма, он не захватывает шпильки диаметром 6 мм, поскольку 1/4 дюйма равняется 6-1 / 3 мм.

>> Проверить текущую цену <<

Сравнение типов экстрактора

Экстрактор - это инструмент странного вида, который захватывает сломанные болты и винты, что позволяет безопасно удалить их с минимальным повреждением материала, в который они заделаны в.Вот 5 наиболее распространенных типов съемников для болтов и винтов.

Инструмент для извлечения болтов и шпилек

Съёмники шпилек - это специальные приспособления, которые можно использовать с большинством сверл и приводов. Они бывают как цилиндрической, так и конической формы. Просто прикрепите один конец к приводу, а другой конец наденьте на шпильку.

Конус можно отрегулировать для лучшего захвата, хотя цилиндр должен иметь правильный размер. Как только инструмент зафиксируется на открытой шпильке, просто открутите или открутите его.

Болт экстрактор

На первый взгляд они напоминают обычные розетки. Однако внутренние края закруглены, а не прямые, и на внутренней стороне имеются спиральные зубцы.

Идеальный инструмент для снятия болтов с плохо закругленными головками, они чрезвычайно просты в использовании.

Чтобы удалить болт, просто прикрепите экстрактор к храповику и наденьте на поврежденную головку. Вы также можете постучать по нему с помощью молотка или гаечного ключа. Затем просто поверните гаечный ключ, чтобы открутить болт.

Шестигранник на экстракторе позволяет легко использовать гаечный ключ вместо храповика. После снятия вам нужно будет использовать кернер, чтобы выбить болт из экстрактора.

Клещи для извлечения

Эта подгруппа плоскогубцев бывает самых разных форм, от обычных на вид плоскогубцев до клещей.

Их лучше всего использовать, когда винт или болт слегка торчат, так как инструменту нужно что-то зацепить.

Затем он используется, чтобы открутить или вытащить сломанный крепеж из отверстия.

Устройство для извлечения винтов с несколькими шлицами

Винты с шлицами - это винты с несколькими точками (или шлицами) в головке, которые обычно напоминают утопленные звезды.

Более компактные, чем экстракторы спиральных винтов, эти совместимые с головками съемные головки короткие и работают так же, как их более длинные собратья, с храповым механизмом для размещения в ограниченном пространстве.

Экстрактор спиральных винтов

Эти экстракторы напоминают сверла и используются для вывинчивания или снятия шурупов.Резьба должна идти в направлении, противоположном направлению резьбы винта.

Прикрепите съемник к гаечному ключу и вставьте его в только что просверленное отверстие. Поверните против часовой стрелки, пока он больше не перестанет вращаться, затем продолжайте затягивать гаечным ключом, пока винт не откроется. Извлеките, вытащив винт плоскогубцами.

Подготовка к извлечению винта

При использовании экстрактора шурупов вам необходимо подготовить болт, винт или шпильку. Для этого нужно поместить кернер посередине головки (или вала, если головки сломаны) и осторожно постучать по выемке, чтобы экстрактор мог следовать за ней.

Нанесите каплю масла для нарезания резьбы (можно также использовать WD-40) на винт или болт для смазки.

Используя сверло на размер меньше, чем винт, аккуратно просверлите отверстие от ⅛ до ¼ дюйма в стержне винта. Будьте осторожны, чтобы не отклониться от центра и не использовать слишком большое давление. Образовавшееся отверстие должно быть достаточно большим, чтобы в него поместился наконечник экстрактора.

Примечание по безопасности: Вы всегда должны носить защитные очки при извлечении, так как есть риск попадания металлических осколков в глаза во время процесса.

Похожие сообщения:

.

---

Смотрите также

•
  Где выкопать колодец на участке
•
  Строительство дома из газоблока
•
  Натяжной потолок на сколько опускают
•
  Посадка бирючины для живой изгороди
•
  Как пересадить гортензию
•
  Нормы вентиляция в гараже
•
  Обустройство ванной комнаты
•
  Воронка для слива воды с крыши
•
  Кран подпитки котла
•
  Как ставить уголки на откосы
•
  Как заклеить стыки на виниловых обоях
