Отопительная система закрытого типа


Закрытая система отопления с принудительной циркуляцией

Автор Монтажник На чтение 14 мин. Просмотров 14.7k. Обновлено

Хозяевам индивидуальных жилых домов при обустройстве автономного отопления приходится решать ряд важных задач по выбору нагревательного оборудования, системы для организации циркуляции теплоносителя, типа теплообменников, трубной разводки. Вариант, которому отдают предпочтение подавляющее большинство пользователей — закрытая система отопления с принудительной циркуляцией, схема которой позволяет реализовать разнообразные методы обогрева помещений.

Собственникам перед устройством отопительной системы полезно знать принципы ее функционирования, организации, изучить используемые трубы, котлы и технические приборы. Как для простых, так и для более сложных систем обязательно составляется схема отопления, по которой специалисты проводят монтаж оборудования, арматуры и трубопроводов.

Рис. 1 Закрытая система отопления с принудительной циркуляцией схема — схема для индивидуального дома

Принцип функционирования закрытой системы

Чтобы не совершить критических ошибок при организации автономного отопления, в первую очередь учитывают эксплуатационные и расходы на топливо в долгосрочной перспективе со средним сроком примерно в 20 лет. И в этом отношении водяное отопление и установка газового котла даже при начальных сверхвысоких затратах оказываются экономичнее при длительной эксплуатации.

Нагретая в котлах вода не может циркулировать по трубам, если для этого не соблюдены определенные условия. Поэтому отопительный контур дополняют верхним расширительным баком или делают закрытым, а воду по нему проталкивают электронасосом.

Для сбора избытка теплоносящей жидкости, которая в нагретом состоянии расширяется, в закрытом контуре применяют накопительный бак. Излишки воздуха выпускают через воздухоотводчики, для защиты оборудования и приборов в случае превышения отопительной жидкостью предельных температур используют аварийные спускные клапаны.

Рис. 2 Схема открытой системы отопления индивидуального дома

Статья по теме:

Система отопления двухэтажного частного дома – варианты, схемы, монтаж. В отдельной статье подробно рассказывается про возможные варианты организации автономной системы отопления частного дома, схемы, оборудование, монтаж.

Сравнение закрытой и гравитационной систем

Помимо закрытой, в индивидуальных домах применяется система отопления без насоса, получившая название самотечной или гравитационной.

При ее организации нагретую котлом отопительную жидкость направляют по вертикальной трубе в расширительный бак, которой располагают в самой верхней точке дома (на чердаке). Вода поступает в бак самотеком за счет меньшей плотности горячих водных масс, выталкиваемых холодными.

От бака прокладывают с небольшим уклоном горизонтальную трубу с боковыми отводами к каждому радиатору, по которой нагретая вода затекает в теплообменные приборы. Снизу от каждой батареи отходит отвод, который подключают к общему трубопроводу обратки, проложенному с некоторым уклоном и подсоединенному к котлу.

Таким образом, система отопления с естественной циркуляцией не нуждается для обеспечения тока жидкости в каких-либо дополнительных приборах. Основные отличия самотечной и закрытой принудительной систем заключаются в следующем:

  • Среднее давление в отопительном контуре индивидуальных систем составляет 1 — 1,5 бара. Чтобы достичь нижнего порога в одну единицу, расширительный бак придется поднимать на высоту 10 м от котла. Это не всегда удается достичь в домах с двумя этажами и совершенно невозможно получить такое расстояние в одноэтажных зданиях.
  • В системах без циркуляционного насоса из-за низкого давления нельзя использовать контуры теплых полов. Впрочем, и в контурах с принудительной циркуляцией нередко в коллекторный узел разводки отопительного трубопровода устанавливают дополнительный циркуляционник.

Рис. 3 Материалы труб для отопления: нержавейка, медь, полипропилен, сшитый полиэтилен

  • Теоретически самотечная система отопления в частном доме может функционировать без электроэнергии, хотя в реальности многие автоматизированные газовые котлы также не работают без электричества. Однако бензиновый генератор поможет справиться с проблемами отсутствия электроэнергии в любых системах, обеспечивая напряжением питания циркуляционные электронасосы и автоматику котлов.
  • Если скорость перемещения тока воды в самотечных системах можно повысить, подключив в линию обратки через байпас циркуляционный электронасос, то проблемы с эстетичностью внешнего вида практически неразрешимы. Даже если спрятать горизонтальную трубу от расширительного бака под потолком, то подходящие к каждому радиатору по стенам вертикальные участки труб не только испортят внешний вид комнат, но и принесут массу неудобств при расстановке мебели, навешивании карнизов.
  • В принудительных системах трубопровод можно полностью скрыть под полом, что многие и делают.
  • Для предохранения воды от замерзания в нее добавляют антифризы, основные из которых — дешевой ядовитый этиленгликоль и абсолютно безвредный пропиленгликоль. Если в закрытый контур можно залить ядовитую жидкость, и она не будет иметь выхода наружу, то в открытом контуре придется применять только дорогостоящую незамерзайку.

Рис. 4 Условные обозначения на схемах элементов отопительных систем по ГОСТ 21.205-93

Закрытая система отопления с принудительной циркуляцией схема

Если рассматривать отопительную систему закрытого типа с насосом, то имеется ряд элементов, без которых ее функционирование невозможно. Замкнутая система отопления индивидуального дома помимо трубопровода обязательно включает в себя электронасос, расширительный бак, запорно-регулирующую арматуру, воздухоотводчики.

ГОСТ 21.205-93 регламентированы условные обозначения практически всех основных элементов, которые включает в себя любая схема закрытой системы отопления. При составлении плана специалистами  инженерно-проектных организаций данные символы проставляют в чертежах, знание которых иногда может быть полезно собственникам при их изучении.

Основные узлы системы отопления закрытого типа

Обычно при монтаже закрытой системы обустраивают котельную, которая может находиться в доме или отдельно стоящей постройке.

В ней устанавливают котел и рядом с ним размещают все основное оборудование, от которых прокладывают трубопровод к теплообменникам в доме.

Рис. 5 Закрытая отопительная система и ее составляющие

Трубопроводы

Для подачи теплоносителя используют широкий ряд труб из различных материалов. Лидирующее место в наружном радиаторном отоплении занимает полипропилен со стекловолоконной или алюминиевой армирующей оболочкой, несколько реже используют металлопластик.

Для теплых полов применяют как металлы (медь, гофрированную нержавейку), так и пластики из сшитого и термостойкого полиэтилена, нередко армированные алюминием.

Циркуляционные электронасосы

В качестве насосов для организаций циркуляции теплоносителя в трубах, используют приборы центробежного принципа действия, обладающие наивысшим по сравнению с другими видами коэффициентом полезного действия.

Типовой циркуляционный насос имеет переключатель на 3 положения, позволяющий управлять числом оборотов вала с рабочим колесом. Таким методом добиваются регулирования скорости отопительный жидкости в трубах, что позволяет при необходимости в кратчайший срок прогреть помещения.

Отличительная особенность любого циркуляционника — наличие в центральной части корпуса винта с широкой шляпкой под шлицевую отвертку, предназначенного для спуска воздуха.

Мощность реализуемых в торговой сети циркуляционных насосов может изменяться в довольно широких пределах, от 20 до 500 ватт, типовой агрегат рассчитан на создание напора не более 10 бар. Объемы прокачки у бытовых циркуляционных агрегатов также находятся в широком диапазоне от 1 до 10 м3/час.

Циркуляционный электронасос всегда помещают в линию обратки — в этом случае он работает в среде с более низкой температурой и тем самым увеличивается срок его службы. Также в случае его поломки возникнет менее взрывоопасная аварийная ситуация, чем при размещении этого агрегата на подаче.

Статья по теме:

Подбор циркуляционного насоса для системы отопления: методы и расчет. В отдельной статье можете более подробно почитать про виды циркуляционных насосов системы отопления, их выбор и монтаж.

Рис. 6 Циркуляционные насосы и их применение

Расширительный бак

Данный прибор предназначен для поглощения избытка жидкости при ее тепловом расширении в результате нагревания.

Для отопительных систем используют отличные от водопроводных расширительные баки из стали, покрытые краской красного цвета. Их выпускают мембранного типа, фиксируя гибкое резиновое полотно между двумя половинами корпуса агрегата. Спереди бака находится резьбовой патрубок для подключения к трубопроводной магистрали, сзади размещен ниппель для закачки воздуха.

Объем расширительного бака подбирают таким образом, чтобы он был равен 10% от общего количества теплоносителя, который включает в себя закрытая система отопления частного дома.

Рис. 7 Расширительный бак – устройство и применение в отопительных контурах

Воздухоотводчики

Воздушные пробки могут парализовать работу любой системы отопления закрытого типа, остановив циркуляцию жидкости в контуре, поэтому важно обеспечить спуск воздуха на всех проблемных участках. Воздухоотводчики устанавливают на радиаторных теплообменниках и обязательно в самой высшей точке системы отопления с принудительной циркуляцией. Также они входят в группу безопасности котла, гидрострелки и коллекторные гребенки теплых полов.

Запорная арматура

При помощи шаровых и вентильных кранов перекрывают поток теплоносителя в трубопроводе. Приборы вентильного типа нередко используют в радиаторных теплообменниках для балансировки батарей с целью выравнивания их температур. Практически вся запорная арматура выпускается из латуни и имеет для соединения с трубопроводом наружную и внутреннюю резьбы.

Рис. 8 Воздухоотводчики – конструкция и примеры размещения

Коллекторные гребенки, гидрострелки

Чтобы подключить к отопительному контуру большое количество теплообменников используют распределительные узлы — коллекторы и гидрострелки.

Обычно гидрострелки, представляющие собой вертикально расположенные объемные баки прямоугольной формы, применяют для разводки большого числа коллекторов или радиаторных теплообменников. Сверху гидрострелки обязательно размещают воздухоотводчик.

Коллекторы — более сложные приборы и состоят из двух распределительных узлов с многочисленными отводами (гребенками) — подающего и обратного. При помощи коллекторов в основном подключают контуры теплых полов, нередко их используют и при лучевой разводке радиаторов.

Коллекторная гребенка позволяет задавать температурные параметры любого теплообменника. Для этого над каждой из подающих гребенок установлен регулируемый расходомер в прозрачном корпусе с отметками и внутренней индикаторной головкой.

Над каждым выводом обратки также находится регулировочный клапан, закрытый защитным колпачком. При необходимости автоматизации задания температурного режима на них устанавливают сервоприводы, которые вращают регулировочные клапаны, и таким образом меняют объем проходящей отопительный жидкости. При уменьшении проходящего по контуру потока отопительный жидкости температура теплообменных приборов падает, а с его увеличением повышается.

Рис. 9 Биметаллические и панельные батареи – внутреннее устройство

Теплообменники

Как отмечалось выше, для теплых полов используют металлические или полимерные трубопроводы, причем первые предпочтительнее в силу более высокой теплоотдачи. То есть, теплоноситель будет проходить по контуру с максимальной отдачей тепла.

В этом отношении полимерный металлопластик эффективнее сшитого и термостойкого полиэтилена и совершенно не подходит для теплых полов толстостенный полипропилен.

Из радиаторов широкой популярностью пользуется теплообменники из алюминия с высокой теплопроводностью. В последнее время их вытесняют с рынка биметаллические изделия, меньше подверженные коррозии из-за отклонений водородного показателя рабочей среды.

Конкуренцию им составляют панельные приборы, однако их коррозионная стойкость, напорные параметры значительно уступают изделиям из алюминия и тем более биметаллов.

Рис. 10 Узел безопасности котлов и примеры его размещения

Контрольные приборы, узлы безопасности

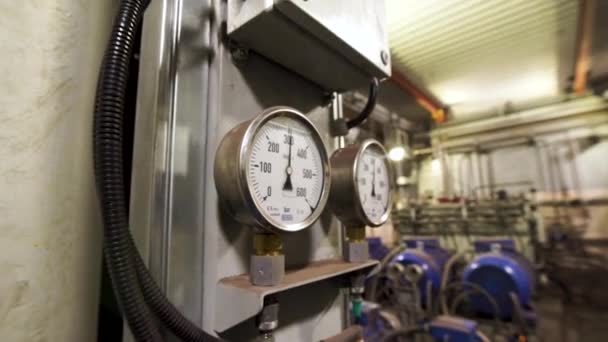

Во многих отопительных системах устанавливают манометры для контроля давления, которое в среднем составляет 1 — 1,5 бара. Также должны присутствовать температурные датчики, которые включают в себя некоторые разновидности коллекторных гребенок.

В верхней точке трубопровода, непосредственно отходящего от котла, обязательно устанавливают группу безопасности, состоящую из 3-х приборов, помещенных в одном корпусе. В состав группы входят воздухоотводчик, спускной клапан, стрелочный датчик давления.

Организация радиаторного отопления

Отопление радиаторами является наиболее простым способом обогрева помещений, некоторые хозяева даже реализуют его своими руками. От котла к ним подводят трубы, которые располагают у стен или под полом. В первом случае в основном используют трубопроводы из полипропилена, а во втором — из сшитого, термостойкого полиэтилена.

Радиаторы подключают по диагональной, боковой и нижней схемам. При этом боковая подводка считается не слишком удачным вариантом, если батарея состоит из большого количества секций.

Каждый радиатор оснащают краном Маевского и заглушкой, на входной и выходной патрубки нередко ставят шаровые краны или регулировочные вентили, терморегуляторы.

Батареи располагают в основном под оконными проемами симметрично центральной осевой линии, выдерживая расстояния от пола и до подоконника в 100 — 150 мм.

Радиаторы используют в принудительных и самотечных системах, в последнем случае трубы располагают с некоторым уклоном для обеспечения беспрепятственной циркуляции теплоносителя.

Рис. 11 Ленинградка в самотечной системе

Разводка труб

Один из важных аспектов, который следует учитывать при организации радиаторного обогрева — трубная разводка.

Теплоноситель можно подавать по следующим схемам укладки труб:

  • Однотрубная. При такой разводке отопительную жидкость направляют по одной трубе, которая последовательно проходит через все радиаторы. Так как температура первой батареи будет самой высокой, а последней ниже всех, и ее регулировка невозможна, такое подключение никто не использует.
  • Ленинградка. В данном виде однотрубной разводки теплоноситель проходит по одной трубе петлей от выхода котла к его входу, а радиаторы подключают к ней параллельно. При данном способе подсоединения температура всех батарей будет более-менее одинаковой, ее можно даже отрегулировать вентильными кранами на входе каждого из приборов или на участках труб под ними.
    Главный недостаток ленинградки — слишком низкая эффективность. То есть, большая часть теплоносителя беспрепятственно совершает движение по замкнутой петле, а в радиаторы попадает намного меньший водный объем. Таким образом ленинградка примерно 3 раза менее производительна, чем двухтрубные отопительные системы.
  • Тупиковая двухтрубная. Это наиболее популярный тип разводки в индивидуальных домах. При ее организации отопительная жидкость от котла подается по одной трубе, а остывшая после прохождения по радиаторным секциям направляется для подогрева по другой.
    К недостаткам тупиковой схемы относят неравномерный прогрев радиаторов — температура наиболее удаленных от котла будет понижаться. Поэтому на каждую из батарей ставят терморегулятор или управляют потоком при помощи регулировочного вентиля.

Рис. 12 Закрытая система отопления с принудительной циркуляцией — схема двухтрубной разводки

Статья по теме:

Двухтрубная система отопления – преимущества, сравнение с другими системами. Про двухтрубную систему отопления можно подробно почитать в отдельной статье. Преимущества и недостатки, части системы, самостоятельный монтаж!

  • Попутная. Данную разводку называют еще схемой Тихельмана. Принцип ее организации заключается в том, что подача осуществляется на первую от котла батарею и затем последующие, а обратный трубопровод подключают к ним в другом порядке. При этом направления потоков в линиях подачи и обратки совпадают, поэтому такая схема и получила название попутной.
    Из-за одинаковой длины трубопроводного контура каждой батареи, температура всех приборов одинакова и может быть установлена одним терморегулятором на котле.
    К ее недостаткам относят увеличенный в полтора раза расход труб на организацию петли обратного трубопровода.
    Еще один минус попутной разводки — отсутствие гибкости. То есть при необходимости устанавливать индивидуально температуру каждой батареи придется все равно ставить терморегулятор или регулировочный вентиль, что сводит на нет ее преимущества перед тупиковой схемой.
  • Лучевая. Еще одно название данной разводки – коллекторная. Ее эффективно использовать, если подающий и обратный трубопровод к радиаторам размещают под полами – в стяжке, деревянных лагах, насыпных видах. При этом преимущественно используют радиаторы с нижними узлами подключения, в основном это панельные типы.
    Чтобы получить примерно одинаковую температуру всех батарей, коллектор размещают в центре дома, монтируя его в нише одной из стен помещений.

Рис. 13 Коллекторные гребенки теплых полов

Устройство теплых полов

Теплые полы считают более эффективными по теплоотдаче, чем радиаторный обогрев.

Для их устройства на плиту перекрытия укладывают жесткий теплоизолятор, которым в большинстве случаев является обычный или экструдированный пенополистирол. Затем на пенопласт помещают армирующую решетку, привязывают к ней трубопровод, изогнутый в виде улитки или змейки, после чего заливают его стяжкой толщиной не менее 50 мм, предотвращая ее контакт со стенами заранее уложенной демпферной лентой.

Самая современная технология устройства теплых полов — применение пенопластовой подложки в форме яичных лотков с выступами. В этом случае трубопровод прокладывают между буграми, при этом нужное расстояние между витками не нужно задавать с помощью ручных измерений.

Для контуров теплых полов используют гибкие трубопроводы из коррозионностойких металлов и различных видов полиэтиленов. Диаметр труб обычно выбирают небольшим, в среднем 16 мм.

Трубопровод подключают к коллекторным гребенкам, фиксируя зажимными компрессионными фитингами, которые прикручивают ключом.

В отличие от бытового радиаторного отопления, где температура теплоносителя не превышает 80 °С, теплые полы относят к низкотемпературному отоплению с температурными параметрами рабочей жидкости не более + 50 °С. При этом оптимальная разница между подачей и обраткой на входе и выходе коллектора 10 °С.

Рис. 14 Примеры укладки теплых полов

Статья по теме:

Отопление в частном доме из полипропиленовых труб – нюансы, расчет. Закрытая система отопления с принудительной циркуляцией, схема и ее устройство может быть реализовано из полипропиленовых труб, а как это сделать, подробнее читайте в отдельной статье!

Любая система отопления закрытого типа в частном доме подразумевает установку циркуляционного электронасоса, отвечающего за перемещение теплового носителя по контуру. Помимо насосного оборудования, в схему обязательно входят расширительный бак, запорно-регулирующая арматура, клапаны для развоздушивания и аварийного слива теплоносителя, контрольно-измерительные, терморегулирующие приборы, распределительные узлы.

типы с насосом, схема двухтрубной, открытая лучше или какая

Закрытая система отопления частного дома – идеальный выбор для обогрева коттеджа или дачи

В частном секторе в черте города или за его пределами отсутствует возможность подключения дома к центральному отоплению, поэтому владельцы коттеджей занимаются монтажом автономного отопления. Возможна установка открытой и закрытой систем обогрева

Система отопления закрытого типа с насосом: особенности системы

Автономное отопление – система соединенных между собой элементов, которые нагреваются при подключении к источнику тепла. Это может быть как печное, так и водяное или электрическое отопление – все зависит от того, находятся там жильцы постоянно или приезжают периодически.

Правильно монтированное водяное отопление может питаться от любого источника энергии – газа, твердого топлива, отработки.

Теплоснабжение закрытого типа состоит из труб, котла, циркуляционного насоса, батареи и расширительного бака. Все элементы герметичны – вода при нагреве и циркуляции не испаряется.

Различия между закрытой и открытой системами обогрева:

  1. Открытая автономная система отопления предусматривает установку расширительного бака в самом высоком месте – на чердаке под крышей, в закрытой он может размещаться где угодно.
  2. В отличие от открытой, закрытая система обогрева герметична и изолирована от потоков воздуха.
  3. В открытой отопительной системе используются широкие трубы, которые устанавливаются под определенным наклоном для лучшей циркуляции. Для закрытой системы нужны трубы меньшего диаметра.
  4. Для закрытой обогревательной системы важно правильно установить и отрегулировать насос.

Циркуляционные насосы обеспечивают равномерное распределение теплоносителя по трубам, повышают продуктивность работы системы и помогают экономить расход топлива.

Система отопления закрытого типа: преимущества и недостатки

Герметичная система отопления с насосом работает под давлением и в полной атмосферной изоляции, что приводит к меньшему окислению металлических элементов.

Плюсы системы:

  • Теплоноситель – вода, не испаряется, он постоянно находится в системе. При необходимости можно использовать антифриз, что позволяет системе не замерзать, даже если она отключена на недолгий срок.
  • Использование насоса для круговорота теплоносителя позволяет системе быстрее работать и соответственно, быстрее обогревать помещение.
  • Расширительный бак можно поставить в непосредственной близости от котла, что делает систему более компактной.
  • С помощью специальных кранов можно корректировать температуру в помещении или отключать ту или иную комнату от системы в случае ненадобности.
  • При монтаже системы берутся трубы небольшого диаметра.
  • Герметичность системы исключает появление воздушных пробок в радиаторах.

Среди минусов можно выделить тот факт, что система не сможет функционировать без электроэнергии. При отключении электроснабжения работа насоса приостановиться.

Единственным решением проблемы отключения электроэнергии может стать установка автономного генератора, но это дополнительный источник расходов.

При неправильном монтаже труб системы воздух может попадать внутрь, что вызовет нарушение ее работы. Поэтому очень важно после установки всех элементов отопительной системы проверить ее на герметичность.

Система отопления закрытого типа: схема однотрубная

Закрытую отопительную систему можно собрать своими руками, определившись, какая схема – однотрубная или двухтрубная, будет использоваться при монтаже.

Однотрубная система обогрева является замкнутой и считается оптимальной для небольших коттеджей.

Все отопительные приборы – радиаторы, связываются между собой по очереди. При монтаже системы нужно использовать мощный насос, который поможет теплоносителю быстрее добраться до конечной точки системы.

Расширительный бак выполняет ряд важных функций в системе. О том, для чего он нужен и как правильно его подобрать, можно почитать на https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/rasshiritelnyj-bak-dlya-otopleniya

В данной системе нет возможности установить стояки обратной подачи теплоносителя. В процессе использования нельзя регулировать подачу тепла в определенных помещениях, при уменьшении температуры в одной комнате, снизится температура по всему дому.

В многоэтажных домах лучше всего использовать вертикальную однотрубную систему, при этом подключение происходит с самой верхней точки. Не рекомендуется подключать по стояку более 10 отопительных приборов. Как правило, на 1 этаже батареи греют слабее, чем на последнем.

Что представляет собой двухтрубная система отопления закрытого типа

В двухтрубной системе теплоснабжения закрытого типа носитель (вода, антифриз) идет по стояку вверх и подключается напрямую к отдельному радиатору. Система отопления характеризуется высокими показателями – вода распространяется по батареям с одинаковой температурой, затем спускается по стояку обратно в отопительный котел.

Для частного дома используется двухтрубная горизонтальная разводка системы отопления.

При данной схеме отопления можно регулировать подачу и температуру на каждом радиаторе, установив термостат на батарею. На все остальные батареи отключение одного элемента не повлияет. Специалисты рекомендуют устанавливать для каждого радиатора необходимо ставить кран Маевского для выгонки лишнего воздуха при запуске системы перед отопительным сезоном.

В двухтрубной системе обогрева закрытого типа нет нужды устанавливать гидравлический насос – теплоноситель распространяется по трубам самостоятельно.

Выбирая между двумя схемами отопления, нужно учитывать, что при всей эффективности двухтрубной схемы, она требует в 2 раза больше материалов – труб и крепежных элементов.

Виды закрытой системы отопления частного дома (видео)

Владельцы небольших коттеджей часто выбирают систему теплоснабжения с естественной циркуляцией. О видах таких систем, их достоинствах и недостатках читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/sistema-otopleniya-s-estestvennoj-tsirkulyatsiej.

Система отопления закрытого типа имеет много преимуществ, отсюда и вытекает ее популярность. При правильном монтаже элементов системы и последующей эксплуатации отопления владельцу не потребуется вмешиваться в работу долгое время. Важно периодически чистить расширительный бак и воздухоотвод, чтобы избежать неисправностей.



Оцените статью: Поделитесь с друзьями!

Закрытая система отопления частного дома, схема с естественной циркуляцией

Система водяного отопления, в которой используется мембранный расширительный бак и теплоноситель никоим образом не контактирует с атмосферным воздухом, считается закрытой и работает под давлением. Эта схема — наиболее распространенная на данный момент, поскольку обладает множеством преимуществ. В данной статье мы разберем, что такое закрытая система отопления частного дома, ее плюсы и минусы, а также особенности обслуживания.

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

  • теплоноситель, находящийся под давлением, нагревается быстрее;
  • вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
  • теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
  • установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
  • нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

Схема закрытой системы отопления

В частном домостроительстве традиционно применяется 2 вида схем:

  • однотрубная;
  • двухтрубная.

Однотрубная, больше известная как «ленинградка», удовлетворительно работает в одно – и двухэтажных домах небольшой площади, когда на каждом этаже установлено не более 5 радиаторов. Реализация схемы требует точного расчета диаметров труб и количества секций батарей, так как теплоноситель значительно остывает после прохождения каждого последующего радиатора. В соблюдении этих требований нуждается и однотрубная схема системы отопления закрытого типа с верхней разводкой, что изображена ниже на рисунке:

Примечание. Независимо от выбранного типа схемы закрытая система должна содержать в своем составе группу безопасности, иногда она идет в комплекте с котлом. Группа состоит из манометра для контроля давления, воздухоотводчика и предохранительного клапана для аварийного сброса воды. Узел устанавливается на подающем трубопроводе, выходящем из котла, причем без всякой запорной арматуры.

Двухтрубная схема закрытой системы проще в расчете и монтаже, славится популярностью благодаря хорошим рабочим показателям. Ведь теплоноситель ко всем радиаторам доставляется с одинаковой температурой, а при реализации попутной схемы еще и проходит одинаковое расстояние. Пример двухтрубной системы показан на рисунке:

Некоторые дополнения имеет закрытая система отопления с твердотопливным котлом. Во избежание образования конденсата в топке теплогенератора схема дополняется смесительным узлом с трехходовым клапаном и байпасной линией. Клапан заставляет оборачиваться воду по байпасу до тех пор, пока она не нагреется до установленной температуры, и только потом запускает в котел теплоноситель из магистрали.

Как заполнить систему теплоносителем?

Когда штуцер подпитки присоединен к водопроводной сети посредством шарового крана, то осуществить заполнение системы отопления закрытого типа теплоносителем достаточно просто. Для этого дела есть смысл привлечь помощника, особенно если дом имеет несколько этажей. Один человек управляет краном подпитки, а второй занимается выпуском воздуха из батарей. Кран открывается примерно на треть, чтобы напор не был сильным.

Человек, находящийся в котельной, следит за показаниями манометра, подпитка закрытой системы отопления закрывается, когда давление достигнет 2 Бар. Теперь помощник посредством кранов Маевского стравливает воздух из радиаторов, после чего давление падает. Цель – выйти на расчетное давление, удалив из трубопроводов весь воздух путем его постепенного вытеснения водопроводной водой.

Сложнее закачать теплоноситель в закрытую систему, когда подпитка из водопровода отсутствует либо нужно залить незамерзающую жидкость. Для этого понадобится специальный ручной или электрический насос и емкость для теплоносителя, из которой он будет перекачиваться в систему. Предварительно надо открыть все воздушные краны на радиаторах, а потом заполнять трубы через сливной штуцер, подключив к нему насос с обратным клапаном.

По мере того как происходит закачка жидкости, надо закрывать краны Маевского, из которых потечет теплоноситель. Накачав систему до 1.5 Бар, надо выполнить удаление воздуха, после чего давление доводится до рабочего. В конце производится пробный запуск котла и корректировка давления, а при необходимости – стравливание воздуха.

Почему падает давление в закрытой системе отопления?

Причина, по которой падает давление, существует одна – отсутствие герметичности, то бишь, протечка. Вопрос в том, чтобы ее найти. Характерным признаком протечки служит лужица в определенном месте либо бурое пятно, когда вода успевает высохнуть. В процессе поиска следует осмотреть следующие узлы и элементы:

  • соединения труб и фитинги: бывает, что в последних возникают трещины;
  • автоматические воздухоотводчики: неисправный элемент с застрявшим поплавком будет пропускать воду;
  • запорно — регулирующая арматура, предохранительный клапан;
  • расширительный бак: трещина в мембране вызовет падение давления, появление воздуха в системе и частое отключение котла.

Для устранения протечки не обойтись без частичного или полного опорожнения трубопроводов. По окончании работ придется снова залить воду в систему, создать необходимое давление и проследить за манометром в течении нескольких дней.

Заключение

Закрытая отопительная система обладает массой достоинств, отсюда ее популярность. Если монтаж и пуск в эксплуатацию произведен правильно, то она долгое время не требует вмешательства в свою работу. Большинство возникающих неисправностей можно спокойно устранить своими руками, как и обслуживание системы. Желательно ежегодно проверять работоспособность таких элементов, как воздухоотводчики, клапаны и расширительный бак.

Система отопления закрытого типа с насосом

  • Главная
  • Контакты

Поиск

  • Главная
  • Контакты
ВСЁ ОБ ОТОПЛЕНИИ Полезные советы в организации отопления и кондиционирования дома

Открытая система отопления и закрытая

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

  1. По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
  2. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
  3. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
  4. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
  5. Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

  • простое обслуживание системы;
  • отсутствие насоса обеспечивает бесшумную работу;
  • равномерный прогрев отапливаемого помещения;
  • быстрый пуск и остановка системы;
  • независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • высокая надёжность;
  • не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • возможность замерзания теплоносителя в расширительном баке;
  • медленный нагрев системы после включения;
  • необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • невозможность использования антифриза в качестве теплоносителя;
  • достаточна громоздка;
  • низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

  • простой монтаж;
  • нет необходимости постоянно контролировать уровень теплоносителя;
  • возможность применения антифриза, не боясь размораживания системы отопления;
  • путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • самостоятельное регулирование давления;
  • система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • при работе насоса требуется электричество;
  • для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • при нарушении герметичности стыков возможно попадание воздуха в систему;
  • размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Оцените статью: Поделитесь с друзьями!

Система водяного отопления закрытого и открытого типа. Устройства и приборы отопительных систем.

КАТАЛОГ ТОВАРОВ

  • Бойлеры
    • Бойлеры
    • Буферные емкости
    • Косвенного нагрева
    • Электрические
  • Водонагреватели
    • Водонагреватели
    • Газовые
    • Электрические
    • Косвенного нагрева
  • Горелки
    • Горелки
    • Газовые
    • Дизельные
    • Комбинированные мультитопливные
    • Мазутные
    • На отработанном масле
    • Нефтяные
    • Пеллетные
    • Рампы и комплектующие
  • Инфракрасные обогреватели
  • Калориферы
    • Калориферы
    • Отопительные
    • Дестратификаторы
    • Канальные
  • Конвекторы
    • Конвекторы
    • Встраиваемые внутрипольные
    • Газовые
    • Напольные
    • Электрические
  • Котлы отопления
    • Котлы отопления
    • Газовые
    • Газовые/ дизельные под сменную горелку
    • Дизельные
    • На отработанном масле
    • Паровые
    • Пеллетные
    • Промышленные водогрейные
    • Твердотопливные
    • Термомасляные
    • Электрические
  • Насосы
    • Насосы
    • Дренажные
    • Насосные станции
    • Поверхностные
    • Погружные
    • Фекальные
    • Циркуляционные
    • Автоматика для систем водоснабжения
  • Осушители воздуха
    • Осушители воздуха
    • Адсорбционные
    • Бытовые
    • Для бассейна
    • Канальные
    • Промышленные
  • Тепловые завесы
  • Тепловые пушки
    • Тепловые пушки
    • Газовые
    • Дизельные
    • На горячей воде
    • Электрические
  • Теплогенераторы
    • Теплогенераторы
    • Газовые канальные воздухонагреватели
    • Газовые воздухонагреватели
  • Еще
    • Автоматика
    • Дымоходы
      • Дымоходы
      • Arderia
      • Baxi
      • Bosch
      • Buderus
      • Craft
      • Daewoo
      • Ferroli
      • Hydrosta
      • Kiturami
      • Navien
      • Protherm
      • Еще...
    • Запчасти и комплектующие
      • Запчасти и комплектующие
      • Насосы топливные
      • Блоки управления
      • Комплектующие для калориферов
      • Комплектующие для кондиционеров
      • Комплектующие для тепловых завес
      • Комплектующие к инфракрасным обогревателям
      • Комплектующие радиаторов
      • Форсунки
      • Комплектующие для конвекторов
      • Запчасти
      • Комплектующие вентиляционных систем
    • Комплектующие отопительных систем

      Глава 3a - Первый закон - Закрытые системы

      Глава 3a - Первый закон - Закрытые системы - Энергетика (обновлено 17.01.11)

      Глава 3: Первый закон термодинамики для Закрытые системы

      а) Уравнение энергии для замкнутых систем

      Мы считаем, что первый закон термодинамики применен к стационарным замкнутым системам как принцип сохранения энергии. Таким образом, энергия передается между системой и окружающей средой в форма тепла и работы, в результате чего изменяется внутренняя энергия системы.Изменение внутренней энергии можно рассматривать как меру молекулярной активности, связанной с изменением фазы или температуры системы и уравнение энергии представляется в следующем виде:

      Тепло (кв.)

      Энергия, передаваемая через границу системы в форма тепла всегда возникает из-за разницы температур между системой и ее непосредственным окружением. Мы не будем рассмотреть режим теплопередачи, будь то теплопроводность, конвекция или излучения, таким образом, количество тепла, переданного во время любого процесс будет либо указан, либо оценен как неизвестный уравнение энергии.По соглашению, положительное тепло - это то, что передается из окружающей среды в систему, что приводит к увеличению внутренняя энергия системы

      Работа (Вт)

      В этом курсе мы рассматриваем три режима работы перенос через границу системы, как показано ниже диаграмма:

      В этом курсе мы в первую очередь Граничные работы из-за сжатия или расширения системы в поршневое устройство, как показано выше. Во всех случаях мы предполагаем идеальное уплотнение (отсутствие массового расхода в системе и из нее), отсутствие потерь из-за трение и квазиравновесные процессы в том, что для каждого инкрементное движение поршня условия равновесия поддерживается.По соглашению, положительная работа выполняется системой на окружение, а негативная работа - это работа окружения в системе, Таким образом, поскольку отрицательная работа приводит к увеличению внутренней энергии системы, этим объясняется отрицательный знак в над уравнением энергии.

      Граничная работа оценивается путем интегрирования силы F умноженное на инкрементное расстояние, перемещенное d x между начальное состояние (1) до конечного состояния (2). Обычно мы имеем дело с поршневое устройство, таким образом, сила может быть заменена поршневой площадь A, умноженная на давление P, что позволяет заменить A. г х при изменении объема d V, следующим образом:

      Это показано на следующей схематической диаграмме, где напомним, что интегрирование может быть представлено областью под Кривая.

      Обратите внимание, что работа выполнена по пути Функция , а не свойство, поэтому зависит от пути процесса между начальным и конечным состояния. Напомним в Главе 1 , что мы ввели типичный процесс путей интереса:

      • Изотермический (процесс с постоянной температурой)

      • Изохорная или Изометрический (процесс постоянного объема)

      • Изобарический (процесс постоянного давления)

      • Адиабатический (отсутствие теплового потока к системе или от нее во время процесса)

      Иногда бывает удобно оценить конкретную выполненной работы, которую можно представить в виде диаграммы P-v , таким образом, если масса системы m [кг] окончательно имеем:

      Отметим, что работа, проделанная системой на окружение (процесс расширения) положительное, и это было сделано на система окружением (процесс сжатия) отрицательна.

      Наконец для закрытой системы Вал Работа (за счет лопастного колеса) и Электромонтажные работы (из-за напряжения, приложенного к электрическому резистору или двигатель, приводящий в движение лопастное колесо) всегда будет отрицательным (работа выполняется на система). Положительные формы работы вала, например, из-за турбина, будет рассмотрена в главе 4, когда мы обсудим открытые системы.

      Внутренняя энергия (ед.)

      Третий компонент нашей замкнутой системы энергетики Уравнение - это изменение внутренней энергии в результате передачи тепла или работы.Поскольку удельная внутренняя энергия является свойством системы, он обычно представлен в таблицах свойств, например в Steam Таблицы . Рассмотрим, например, следующая решенная проблема.

      Решенная проблема 3.1 - Отзыв Решенная проблема 2.2 в главе 2а , в котором мы представили постоянную процесс давления. Мы хотим расширить задачу, включив в нее энергию взаимодействия процесса, поэтому мы повторяем это следующим образом:

      Два килограмма воды при 25 ° C помещают в устройство поршневого цилиндра под 3.Давление 2 МПа, как показано на диаграмме (Состояние (1)). К воде добавляется тепло при постоянном давлении до тех пор, пока температура пара достигает 350 ° С (Состояние (2)). Определить работа, выполняемая жидкостью (W), и тепло, передаваемое жидкости (Q) во время этого процесса.

      Подход к решению:

      Сначала рисуем схему процесса, включающую все соответствующие данные следующие:

      Обратите внимание на четыре вопроса справа от диаграмму, которую мы всегда должны спрашивать, прежде чем пытаться решить любую термодинамическая проблема.С чем мы имеем дело - жидкостью? чистая жидкость, например пар или хладагент? идеальный газ? В данном случае это пар, поэтому мы будем использовать таблицы пара для определения различных свойств в различных государствах. Дана масса или объем? Если да, мы будем укажите и оцените уравнение энергии в килоджоулях, а не в удельные количества (кДж / кг). А как насчет энтропии? Не так быстро - мы еще не считали энтальпию (ниже) - терпеливо подождите, пока Глава 6 .

      Так как в работе задействован интеграл П. d v ср Считаем удобным набросать схему проблемы P-v как следует:

      Обратите внимание на диаграмму P-v , как мы определяем конкретная проделанная работа отображается как область под кривой процесса. Мы также обратите внимание, что в области сжатой жидкости постоянная температура линия по существу вертикальная. Таким образом, все значения собственности в State (1) (сжатая жидкость при 25 ° C) можно определить по насыщенному Жидкие значения таблицы при 25 ° C.

      Энтальпия (ч) - новый объект

      В следующих тематических исследованиях мы обнаруживаем, что один из основные приложения уравнения энергии замкнутой системы находятся в процессы теплового двигателя, в которых система приближается к идеальному газа, поэтому разработаем соотношения для определения внутренней энергии для идеального газа.Мы также обнаружим, что новое свойство под названием Энтальпия будет полезен как для закрытых систем, так и в частности для открытых систем, таких как компоненты паровых электростанций или холодильные системы. Энтальпия не является фундаментальным свойством, однако представляет собой комбинацию свойств и определяется следующим образом:

      В качестве примера использования в закрытых системах, рассмотрим следующий процесс постоянного давления:

      Применяя уравнение энергии, получаем:

      Однако, поскольку давление постоянно процесс:

      Подставляем в уравнение энергии и упрощаем:

      Значения удельной внутренней энергии (u) и удельной энтальпия (ч) доступна в Steam Таблицы , однако для идеальных газов это необходимо разработать уравнения для Δu и Δh с точки зрения удельного Тепловые мощности.Мы развиваем эти уравнения в терминах дифференциальную форму уравнения энергии на следующей веб-странице:

      специфический Теплоемкости идеального газа

      Мы предоставили стоимость недвижимости для различных идеальных газов, включая газовую постоянную и удельную теплоемкость в следующая веб-страница:

      Недвижимость различных идеальных газов (при 300 К)

      __________________________________________________________________

      К части b) Закона Первый закон - Цикл Стирлинга,

      К части c) Закона Первый закон - Дизельные двигатели

      К части d) Закона Первый закон - Цикл Отто

      ______________________________________________________________________________________


      Инженерная термодинамика, Израиль Уриэли находится под лицензией Creative Общедоступное авторское право - Некоммерческое использование - Совместное использование 3.0 США Лицензия

      .

      Основы системы отопления и охлаждения: советы и рекомендации

      Как только воздух нагревается или охлаждается в источнике тепла / холода, его необходимо распределить по различным комнатам вашего дома. Это может быть выполнено с помощью систем с принудительной подачей воздуха, гравитации или излучения, описанных ниже.

      Системы нагнетания воздуха

      Система принудительной подачи воздуха распределяет тепло, производимое печью, или холод, производимый центральным кондиционером, через вентилятор с электрическим приводом, называемый нагнетателем, который нагнетает воздух через систему металлических каналов в комнаты в вашем доме.По мере того, как теплый воздух из печи втекает в комнаты, более холодный воздух в комнатах стекает через другой набор каналов, называемый системой возврата холодного воздуха, в печь для обогрева. Эта система регулируется: вы можете увеличивать или уменьшать количество воздуха, проходящего через ваш дом. В центральных системах кондиционирования воздуха используется та же система принудительной подачи воздуха, включая вентилятор, для распределения холодного воздуха по комнатам и для возврата более теплого воздуха для охлаждения.

      Объявление

      Проблемы с системами принудительной подачи воздуха обычно связаны с неисправностью вентилятора.Воздуходувка также может быть шумной и добавляет стоимость электроэнергии к стоимости топочного топлива. Но поскольку в ней используется воздуходувка, система принудительной подачи воздуха является эффективным способом отвода тепла или охлаждения воздуха по всему дому.

      Гравитационные системы

      Гравитационные системы основаны на принципе подъема горячего воздуха и опускания холодного воздуха. Следовательно, гравитационные системы нельзя использовать для распределения холодного воздуха из кондиционера. В гравитационной системе печь располагается рядом с полом или под ним.Нагретый воздух поднимается по воздуховодам и попадает в пол по всему дому. Если печь расположена на первом этаже дома, тепловые регистры обычно располагаются высоко на стенах, потому что регистры всегда должны быть выше печи. Нагретый воздух поднимается к потолку. По мере того, как воздух охлаждается, он опускается, входит в каналы возвратного воздуха и возвращается в печь для повторного нагрева.

      Другой основной системой распределения для отопления является лучистая система.Источником тепла обычно является горячая вода, которая нагревается печью и циркулирует по трубам, встроенным в стену, пол или потолок.

      Радиант Системс

      Излучающие системы работают, обогревая стены, пол или потолок комнат или, что чаще всего, обогревая радиаторы в комнатах. Затем эти предметы нагревают воздух в комнате. В некоторых системах используются электрические нагревательные панели для выработки тепла, которое излучается в комнаты. Как и настенные гравитационные обогреватели, эти панели обычно устанавливают в теплом климате или там, где электричество относительно недорогое.Излучательные системы нельзя использовать для распределения холодного воздуха от кондиционера.

      Радиаторы и конвекторы, наиболее распространенные средства распределения лучистого тепла в старых домах, используются в системах водяного отопления. Эти системы могут зависеть от силы тяжести или от циркуляционного насоса для циркуляции нагретой воды от котла к радиаторам или конвекторам. Система, в которой используется насос или циркулятор, называется гидравлической системой.

      Современные системы лучистого отопления часто встраиваются в дома, построенные на фундаменте из бетонных плит.Под поверхностью бетонной плиты прокладывается сеть водопроводных труб. Когда бетон нагревается трубами, он нагревает воздух, соприкасающийся с поверхностью пола. Плита не должна сильно нагреваться; в конечном итоге он будет контактировать с воздухом по всему дому и нагревать его.

      Системы Radiant - особенно когда они зависят от силы тяжести - подвержены ряду проблем. Трубы, используемые для распределения нагретой воды, могут забиться минеральными отложениями или наклониться под неправильным углом.Бойлер, в котором вода нагревается у источника тепла, тоже может выйти из строя. В новых домах системы горячего водоснабжения устанавливаются редко.

      В следующем разделе вы узнаете, как термостат и другие элементы управления используются для поддержания климата в помещении, создаваемого вашими системами отопления и охлаждения.

      .

      Отопление

      Системы отопления - мощность и конструкция котлов, трубопроводов, теплообменников, систем расширения и др.

      Системы воздушного отопления

      Использование воздуха для обогрева зданий - диаграмма повышения температуры

      ASME - Международный код котлов и сосудов высокого давления

      Международный кодекс по котлам и сосудам высокого давления устанавливает правила безопасности, регулирующие проектирование, изготовление и инспекцию котлов и сосудов высокого давления, а также компонентов атомных электростанций во время строительства

      Элементы здания - тепловые потери и удельное тепловое сопротивление

      Термическое сопротивление обычных строительных элементов - как стены, полы и крыши над и под землей

      Размер дымохода и камина

      Дымоходы и камины для каминов и печей, сжигающих дрова или уголь в качестве топлива

      Классификация угля

      Классификация угля по летучим веществам и кулинарной энергии r чистого материала

      Классификация газойля

      Классификация газойля на основе BS 2869 - Спецификация жидкого топлива для сельскохозяйственных, бытовых и промышленных двигателей и котлов

      Классификация котлов

      Классификация котлов в соответствии с ASME Boiler and Pressure Код сосуда

      Классификация систем водяного отопления

      Системы водяного отопления можно классифицировать по температуре и давлению

      Сжигание древесины - теплотворная способность

      Дрова и сжигание древесной теплотворной способности - для таких пород, как сосна, вяз, Хикори и др.

      Конвективный поток воздуха от одного источника тепла

      Рассчитайте вертикальный воздушный поток и скорость воздуха, создаваемую одним источником тепла

      Конвективный поток воздуха от типичных источников тепла

      Конвективный поток воздуха от обычных источников тепла - как люди , компьютеры, радиаторы и др.

      90 004 Конвективная теплопередача - скорость воздуха и объем воздушного потока

      Горячая или холодная вертикальная поверхность создает вертикальный воздушный поток - вычислитель скорости и объемного расхода воздуха

      Медные трубы - теплопроводность

      Теплопроводность горячей воды для медных труб типа L

      Проектирование систем водяного отопления

      Самотечных и принудительных систем отопления

      Централизованное теплоснабжение - температура и теплоемкость

      Температура воды и теплопроизводительность

      Dowtherm A

      Физические свойства Dowtherm A

      Метод эквивалентной длины - Расчет второстепенного Падение давления в трубопроводных системах

      Падение давления в трубопроводных системах при использовании метода эквивалентной длины трубы

      Фитинги и незначительная потеря давления

      Незначительная потеря давления для арматуры в трубопроводных системах отопления

      Коэффициенты теплопередачи жидкости - теплообменник Su Комбинации rface

      Средние общие коэффициенты теплопередачи для некоторых распространенных жидкостей и комбинаций поверхностей, таких как вода в воздух, вода в воду, воздух в воздух, пар в воду и др.

      Системы гравитационного обогрева

      Разница в плотности горячей и холодной воды составляет циркуляционное усилие в самоциркуляционных системах отопления

      Тепличные трубы - Тепловыделение

      Потери тепла в трубах пара и горячей воды - обычно используются в теплицах

      Температуры теплиц

      Типичные температуры теплиц

      Теплицы - Тепло, необходимое для поддержания температуры

      Тепло, необходимое для поддержания температуры теплицы

      Тепловыделение от труб, погруженных в масло или жир

      Тепловыделение от труб водяного или водяного отопления, погруженных в масло или жир - принудительная и естественная циркуляция

      Тепловыделение от труб, погруженных в воду

      H поглощать выбросы от паровых или водяных нагревательных труб, погруженных в воду с принудительной (принудительной) или естественной циркуляцией

      Тепловыделение от радиаторов

      Расчет тепловыделения от колонных и панельных радиаторов

      Тепловыделение от радиаторов и нагревательных панелей

      Тепловыделение от радиаторов и нагревательные панели зависят от разницы температур между радиатором и окружающим воздухом

      Потери тепла от зданий

      Общие потери тепла от зданий - передача, вентиляция и инфильтрация

      Потери тепла от резервуаров, заполненных маслом

      Потери тепла от изолированных и неизолированных, защищенных и открытые подогреваемые масляные резервуары

      Тепловые потери из маслонаполненных резервуаров и трубопроводов

      Тепловые потери из изолированных и неизолированных закрытых и открытых резервуаров и трубопроводов

      Тепловые потери из резервуаров открытой воды

      Из-за потерь тепла на испарение из открытой воды танк как плавательные бассейны могут быть значительными

      Тепловые насосы - рейтинги производительности и эффективности

      Оценка производительности и эффективности тепловых насосов

      Тепло, работа и энергия

      Учебное пособие по теплу, работе и энергии - основы как удельная теплоемкость

      Тепловая мощность - пар Радиаторы и конвекторы

      Паровые радиаторы и паровые конвекторы - тепловая мощность и температурные коэффициенты

      Расходы систем отопления

      Расчет расхода систем отопления

      Скорость циркуляции водогрейного котла

      Мощность котла и расход воды - имперская система и система СИ

      Система водяного отопления - процедура проектирования

      Процедура проектирования системы водяного отопления - потери тепла, мощность котла, нагревательные агрегаты и др.

      Система водяного отопления - Температура подачи vs.Наружная температура

      Сезонное влияние на температуру подачи в системах водяного отопления

      Системы водяного отопления - стальные трубы Номинальная диаграмма потери давления

      Стальные трубы в системах водяного отопления - номограмма потери давления

      Схема HVAC - онлайн-чертеж

      Чертеж HVAC диаграммы - онлайн с помощью инструмента для рисования Google Drive

      Условия проектирования в помещении для промышленных продуктов и производственных процессов

      Рекомендуемые температура и влажность в помещении для некоторых распространенных промышленных продуктов и производственных процессов

      Расчетные температуры в помещении

      Рекомендуемые температуры в помещении летом и зимой

      Относительная влажность в помещении по сравнению с наружной температурой и относительной влажностью

      Относительная влажность в помещении по сравнению с наружной температурой и относительной влажностью

      Инфильтрация - потери тепла из зданий

      Расчетные потери тепла инфильтрацией fr ом зданий

      Установлено освещение и мощность

      Электроэнергия в обычных типах зданий и помещений

      Онлайн-проектирование систем водяного отопления - британские единицы

      Онлайн-инструмент для проектирования систем водяного отопления

      Онлайн-проектирование систем водяного отопления - Метрические единицы

      Инструмент онлайн-проектирования для систем водяного отопления

      Температура наружного воздуха и температура нагрева горячей воды

      Адаптация температуры нагрева горячей воды к температуре наружного воздуха позволяет регулирующим клапанам работать в расчетном диапазоне

      Температура наружного воздуха и относительная влажность - US Зимние и летние условия

      Расчетная летняя и зимняя расчетная температура и относительная влажность на открытом воздухе в штатах и ​​городах США

      Сопротивление и эквивалентная длина фитингов в системах горячего водоснабжения

      Эквивалентная длина фитингов, таких как изгибы, возврат, тройники и клапаны в системе горячего водоснабжения мс - эквивалентная длина в футах и ​​метрах

      Пропускная способность предохранительного клапана

      Максимальная пропускная способность предохранительных клапанов сброса свободного воздуха

      Стандарты предохранительных клапанов

      Обзор международных стандартов предохранительных клапанов.Наиболее часто используемые стандарты в Германии, Великобритании, США, Франции, Японии, Австралии и Европе

      Предохранительные клапаны в системах отопления

      Предохранительные клапаны с котлами 275 до 1500 кВт

      Определение размеров расширительных баков для горячей воды

      Расширение горячей воды объем в открытых, закрытых и мембранных баках

      Размер закрытых расширительных баков

      Размер низкотемпературных закрытых расширительных баков

      Определение размеров мембранных расширительных баков

      Размеры низкотемпературных расширительных баков - рассчитать объем бака и приемный объем

      Размеры Плавание Нагреватели для бассейнов

      Расчет обогревателей для открытых бассейнов

      Системы снеготаяния

      Определение размеров систем снеготаяния - вода и антифриз

      Удельная теплоемкость пищевых продуктов и пищевых продуктов

      Удельная теплоемкость обычных пищевых продуктов, таких как яблоки, окунь, говядина, свинина и т. многие другие

      Sta стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость органических веществ

      Стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость сведены в таблицу для более чем ста органических веществ.

      Статическое давление в системе HVAC

      Статическое давление требуется в системе HVAC для поддержания воды на самых высоких уровнях системы

      Потери тепла при передаче через элементы здания

      Потери тепла через общие элементы здания из-за передачи, Значения R и U - британские единицы и единицы СИ

      Единицы тепла - БТЕ, калории и джоуль

      Наиболее распространенными единицами тепла являются БТЕ - британские тепловые единицы, калории и джоуль

      Объемные - или Cubic Thermal Expansion

      Объемное расширение температуры с онлайн-калькулятором

      Окна - Конденсация внутри

      Наружная температура, влажность внутри и конденсация воды на внутренней стороне стеклянных поверхностей окон

      .

      Глава 12: Отопление, кондиционирование и вентиляция | Справочное руководство по здоровому жилищу

      Перейти непосредственно к содержанию сайта Перейти непосредственно к параметрам страницы Перейти прямо к ссылке от А до Я Перейти прямо к ссылке от А до Я Перейти прямо к ссылке от А до Я Центры по контролю и профилактике заболеваний. CDC двадцать четыре семь. Спасение жизней, защита людей Поиск
