Обвязка отопительного котла частного дома

Содержание:

Чтобы обеспечить эффективный обогрев жилищ, необходимо максимально грамотно выполнить обвязку газового котла для отопления частного дома. В ее состав входит несколько элементов, расположенных в определенной последовательности.

Разновидности подключения

Автономное отопление можно реализовывать с помощью:

1. Настенного одноконтурного котла с электронным розжигом, обеспечивающего принудительную циркуляцию в радиаторной системе.
2. Энергонезависимого настенного или любого напольного оборудования.
3. Энергонезависимого котла, который установлен в открытом контуре с естественной циркуляцией.
4. Модификации отопительного контура для теплых полов. Здесь характерна невысокая температура теплоносителя.
5. Одноконтурного котла, подключенного к системе горячего водоснабжения. Речь идет о схеме обвязки газового котла отопления с бойлером
6. Двухконтурного котла, обеспечивающего отопление и ГВС. Таким способом подключается двухконтурный газовый котел с бойлером, который достаточно популярен.
7. Когда контур ГВС имеет рециркуляцию воды. Благодаря постоянному движению воды в контуре поддерживаются в горячем состоянии полотенцесушители, соединенные с ГВС. Также обеспечивается высокая скорость подачи горячей воды на смесители.

Если разводки ГВС значительной длины не будет иметь рециркуляцию воды, она будет нуждаться в продолжительном сливании до нагрева. Кроме известных неудобств это влечет за собой также финансовые потери. Тоже касается и тупиковой разводки ГВС без рециркуляции. В таком случае нагревание подключенных к разводке полотенцесушителей происходит исключительно во время водозабора.

Комплектация обвязки

В состав обвязки входят следующие элементы:

• Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
• Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.

• Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.

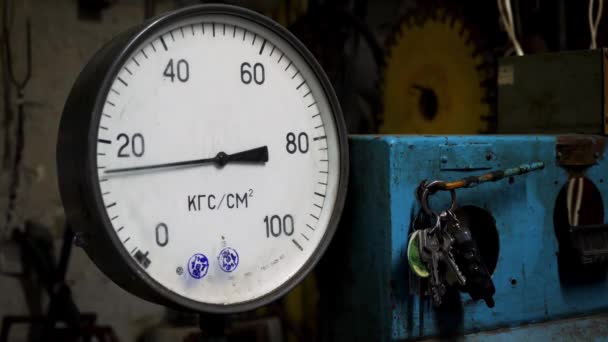

• Манометр. Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
• Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
• Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

• Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур. При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт. Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.
• Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

• Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
• Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.

Трубы

С помощью труб газовый котел коммутируется с системой отопления, а теплоноситель разводится в нужных направлениях.

Если проектировка автономной отопительной системы выполнена грамотно, ее параметры отличаются абсолютной стабильностью и управляемостью:

• Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами). Не должна быть больше, чем + 75-80 градусов. Нагрев теплых полов не превышает + 25-35 градусов.
• Давление. Допустимые пределы: 1 -2,5 кгс/см².

Если циркуляционная помпа выйдет из строя, термостат практически мгновенно остановит процесс горения. Это позволят уберечь теплоноситель от перегрева и закипания. По этой причине коммутация котла и разводки отопления зачастую реализуется полимерными и металлополимерными трубами, что позволяет сэкономить на приобретении дорогостоящих металлических изделий.

Несколько рекомендаций:

• Для реализации последовательной разводки радиаторов и коммутации котла чаще всего используют металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
• При установке резьбовых фитингов для металлопластика необходимо проявлять особенную внимательность: если уплотнительные кольца хоты бы немного сместятся, это приведет к появлению течи. Как правило, такую неприятность стоит ожидать уже через несколько циклов нагрева-охлаждения.
• Для неармированного полипропилена (или с армированием стекловолокном) характерен очень высокий коэффициент удлинения. Увеличение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно 6,5 и 3,1 мм соответственно. Такой вариант также является неподходящим.
• Чтобы организовать лучевую разводку или теплый пол, также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.

Разновидности схем отопления частного дома

В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см²). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.

В качестве дополнительных элементов систему можно оснастить:

• Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
• Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

• Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м³/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м³/ч.
• Мембранная расширительная емкость.
• Предохранительный клапан.
• Автоматический воздушник.
• Манометр.

Оптимальным местом расположения группы безопасности является выход котла: именно здесь показатели температуры и давления достигают своих максимальных значений. Помпу размещают перед котлом, на участке с самой невысокой температурой теплоносителя (это позволяет заметно продлить срок службы крыльчатки и резиновых уплотнителей). Расширительную емкость можно монтировать в любом месте системы: главное, чтобы расстояние до крыльчатки насоса было не больше двух диаметров (если она устанавливается перед насосом).

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Естественная циркуляция

Для самотечной системы характерна полная энергетическая независимость: ее работу обеспечивает атмосферное давление. Вместо громоздкой группы безопасности в обвязке одноконтурного котла достаточно наличия расширительного бака. На розлив перед теплообменником котла желательно установить сбросник: это даст возможность полностью слить воду в канализацию или дренажный колодец. Обычно такая потребность возникает в случае длительного отъезда, или когда прекращается подача газа. Как результат, система защищается от разморозки.

Отдельные узлы системы расположены таким образом:

1. Бак рекомендуется установить выше всех остальных элементов.
2. Расположенный сразу после котла розлив позиционируют в вертикальном направлении (допускается наличие небольшого угла). Благодаря разгонному участку нагретая в теплообменнике вода поднимается в верхнюю точку розлива подачи.
3. Важно соблюсти постоянный уклон при прокладке розлива после бачка. В результате остывающая вода будет возвращаться самотеком: воздушные пузыри при этом смогут выходить внутри расширительного бака.
4. Котел необходимо опустить максимально низко. Лучшее место для размещения нагревателя – приямок, цокольный этаж или подвал. За счет разницы высоты между теплообменником и отопительными приборами обеспечивается должный уровень гидравлического напора, обеспечивающего циркуляцию воды в контуре.

Некоторые особенности обустройства инерционной системы отопления:

• Для внутреннего диаметра розлива выбирается показатель от 32 мм. Если используются пластиковые или металлопластиковые трубы, то внешний диаметр ровняется 40 мм. Благодаря значительному сечению достигается компенсация минимального гидравлического напора, за счет которого перемещается теплоноситель.
• В состав гравитационной системы иногда входит насос: однако это не означает, что контур теряет энергонезависимость. Помпу в таком случае монтируют не в разрыве розлива, а параллельно ему. Для соединения отдельных врезок применяется обратный клапан шарикового типа, для которого характерно очень маленькое гидравлическое сопротивление. Также устанавливают шаровый кран. В случае остановки насоса производят перекрывание байпаса, что сохраняет работоспособность контура с естественной циркуляцией.

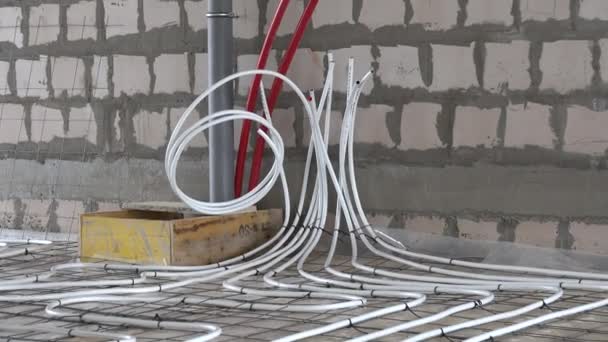

Теплые полы

Существует несколько вариантов их подключения.

Гидрострелка

Этот узел включают в себя оба контура:

1. В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
2. Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.

Принципы работы следующие:

• Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
• При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
• Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.

Рециркуляция

В параллельном положении к основному контуру радиаторного отопления или малому контуру на участке от котла до гидрострелки проводится обустройство низкотемпературного контура. В его составе имеется байпас и трёхходовой термостатический клапан. Благодаря помпе вода постоянно циркулирует внутри труб теплого пола.

Для отбора новых порций горячего теплоносителя с подающей трубы при падении температуры внутри обратки используется трёхходовой смеситель. Его можно заменить простым термостатическим клапаном, оснащенным выносным термодатчиком капиллярного типа или электрической термопарой. Местом монтажа датчика является ниша на обратке теплого пола. Клапан срабатывает при снижении температуры теплоносителя.

Радиаторное подключение последовательного типа

Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.

Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.

Одноконтурные котлы с питанием для ГВС

Чтобы обеспечивать горячее водоснабжение, наряду с группой безопасности, насосом и расширительным бачком, обвязка одноконтурного газового котла должна включать бойлер косвенного нагрева. Возможна схема подключения бойлера косвенного нагрева с рециркуляцией. Нагрев воды в таком случае осуществляется благодаря теплоносителю из отопительного контура. Это приводит к появлению двух контуров циркуляции — большого (через систему отопления) и малого (через бойлер). На каждом из них имеются отсекающие краны, что позволяет включать их по-отдельности. Для разрыва розлива подачи используется схема обвязки одноконтурного котла с бойлером, сразу за которым монтируют байпас с краном.

схема, инструкция, особенности конструкции + фото

Подключение агрегата к системе горячего водоснабжения называется обвязкой котла отопления. Источник тепла является основным элементом контура, и от его вида зависит выбор способа подсоединения. Для всех котлов существуют общие правила монтажа, например, расположение по вертикали, условия воздушного отвода, устройство патрубков и т.д.

Разновидности схем

Требуется изучить виды методик, перед тем как правильно обвязать котел отопления. Конструкция может отличаться в зависимости от типа агрегата и способа организации потока. Отопительные схемы монтируют закрытые и открытые. Циркуляция энергоносителя бывает принудительной или гравитационной. При открытом способе ставится расширительный бак без верхней крышки. Он совмещает несколько функций:

• позволяет компенсировать испарившуюся воду доливанием;
• регулирует объем энергоносителя при перегреве, вмещая излишки;
• выводит воздушные пробки, если прибор установлен с равномерным уклоном от резервуара к теплообменнику агрегата.

Для работы не требуется помпа, поэтому схема функционирует бесшумно.

В этом видео вы узнаете, как подключить котёл:

При закрытом способе сообщение с атмосферой отсутствует, и контур работает под давлением. Проблема конструкции в том, что при перегреве напор увеличивается, поэтому могут разорваться трубы или приборы. Важным элементом системы является мембранный расширительный резервуар, защищающий контур от гидравлического удара. Его изготавливают из прочного металла, чтобы выдержать давление.

В конструкции есть два кармана, закольцованных один к другому и разделенных резиновой жаростойкой перегородкой. В первом движется теплоноситель, а во втором присутствует немного газа (азота или накопленного воздуха). Вода нагревается, поступает в расширительный бак и проникает сквозь мембрану. После остывания газ выталкивает массу обратно в систему. Для отопления по этой схеме используют полипропиленовые или металлические трубы.

Отличия открытой методики от закрытой

Перед тем как выбрать вариант отопления, нужно знать некоторые особенности двух конструкций. В открытой и закрытой схеме по-разному располагается расширительный резервуар. Существуют и другие отличительные черты. Они заключаются в следующем:

• при открытом варианте бачок ставят в наивысшей области контура, а в закрытом способе для размещения этого элемента нет строгих ограничений, его можно врезать рядом с генератором или сделать настенным;
• в замкнутом объеме из-за отсутствия контакта с воздухом продлевается срок службы контурных элементов;
• дополнительное давление в закрытой схеме исключает застаивание воздуха и проталкивает пробки к выходу;
• в открытом кольце трубы располагают под уклоном для создания естественного тока, что неудобно в некоторых случаях;
• требуется учитывать подъемную высоту, участки сужения, обходы и повороты, места подсоединения при открытом отоплении;
• диаметр коллектора в открытой обвязке всегда больше, чем в замкнутой системе, толстые трубы трудно скрыть в интерьере, требуется постоянный контроль уровня жидкости из-за испарения;
• в закрытом контуре для установки насоса приходится выбирать место, чтобы уменьшить величину шума при работе.

Гравитационная циркуляция

Теплоноситель движется в приборах естественным образом, а при поступлении в контур подключается принудительное действие.

При замкнутом варианте перемещение водяного потока идет по физическим законам и обусловлено различной плотностью горячего и охлажденного энергоносителя. При этом не используется электричество и отсутствует устройство автоматической регулировки. Схема чаще разрабатывается для небольших зданий. В гравитационной концепции открытого типа обвязка любого твердотопливного агрегата включает:

• коллектор для разгона воды на участке непосредственно после котла;
• открытый расширительный резервуар, объем которого равен 10% от вместимости контура;
• отсекающие винты на выходе и входе для отключения теплообменника при ремонте, для этого не нужно сливать энергоноситель.

Расширительную емкость ставят в верхней области после коллектора. На ней предусмотрен кран для заполнения системы водой, а внизу монтируют винт для слива энергоносителя. Котел ставят в нижней области контура. Перепад высоты обеспечивает передвижение воды самотеком.

Принудительная система

Метод дает необходимый напор с помощью электрических насосов. Контур такого типа удобен в работе, т. к. управление автоматизировано при постоянном снабжении энергией и позволяет устанавливать температуру отдельно для каждого помещения. При правильно устроенной схеме обвязки котельной получаются преимущества в виде:

• быстрого нагревания воды во всех приборах отопления;
• экономии энергии;
• возможности организовать подогрев полов за счет эффективности работы.

Помпа по схеме обвязки котла отопления располагается перед агрегатом в направлении передвижения воды, нагревание в этой точке минимальное. Насос устанавливается параллельно участку разлива. Между местами врезки монтируют шаровой вентиль или обратный клапан с небольшим сопротивлением.

Во время функционирования помпы обвязка между врезками закрывается. После завершения подачи шаровой вентиль снова находится в рабочем положении, и система отопления действует по гравитационному принципу. У методики отмечаются недостатки:

• сложность исполнения конструкции;
• обязательное выполнение балансировки элементов;
• периодическое обслуживание и ремонт дорого стоят;
• цена на запчасти высокая.

Количество контуров

При схемах котлов отопления с дополнительным присоединением горячей воды агрегат связывают с системой подачи влаги для бытового применения. Но и одноконтурный генератор может подогревать жидкость, если ввести в конструкцию вторичный преобразователь тепла. Чаще всего устанавливают металлическую канистру из нержавейки с подающей трубой.

Одноконтурный агрегат отличается простым принципом действия. Для работы требуется естественная тяга, поэтому при монтаже его присоединяют к дымоходу. Размещают котел в служебном блоке, т.к. в работе используется окружающий воздух. Такие действия исключат возникновение взрыва и сохранят безопасность для проживающих людей в частном строении.

Двухконтурный аппарат отличается числом выполняемых функций. Он одновременно поддерживает температуру воды в системе и нагревает жидкость в резервуаре для бытового использования после контакта энергоносителя со вторичным теплообменником. Тепло отдается напрямую, при разборе кипятка энергоноситель не нагревается, а одновременная работа двух линий невозможна.

Для получения большого объема нагретой воды комбинируют колонки и одноконтурную схему. Двухконтурный аппарат не применяют в конструкции с естественным передвижением воды. При остановке отопления жидкость быстро остывает, а последующее нагревание длится долго.

Правила обвязки газового агрегата

Владельцу, планирующему использовать отопление голубым топливом, нужно уяснить нормы расстановки оборудования. Перед тем как осуществить обвязку напольного газового котла своими руками, выполняют правила:

1. Нормативные документы предусматривают установку агрегата только в случае правильно оформленной проектной разработки.
2. Техусловия для составления документа предоставляет поставщик топлива. Эта организация участвует и в согласовании бумаг.
3. Размещение генератора и его обвязку можно делать самостоятельно, но в строгом соответствии с принятым проектом.
4. Нельзя подсоединять контур к основной газовой трубе, т.к. этим занимаются специализированные фирмы с оформленным допуском. Чаще всего ими являются поставщики топлива.

Требования к размещению

Ставить газогенератор в любой из комнат нельзя, для этого существуют ограничения. Обязательными являются устройство вытяжки и организация поступления свежего воздуха. В задачи схемы входит замена объема атмосферы в котельной трижды за час. Чтобы узнать показатель, перемножают ширину, длину и высоту комнаты для расчета объема. Полученное значение умножают на три.

Подобным образом узнают обмен атмосферы в помещении для системы с замкнутой камерой сгорания. Для агрегатов, установленных в открытой схеме и потребляющих окружающий воздух, к трехкратному объему добавляют расход атмосферы. Значение берется из технической документации обслуживания для котла.

Монтирование газового генератора по строительным нормативам разрешается в определенных местах дома:

• при мощности не больше 60 кВт размещают на кухне;
• в комнате, одна стена которой является наружной;
• в самостоятельных верандах к дому;
• в отдельной постройке отопительного блока.

Ставить агрегат в жилых комнатах или ванных нельзя. При установке в кухне потолок делают от пола на высоте 2,5 м и больше. При этом для расчета объема помещения учитывают, что начальный показатель составляет 15 м³, а на каждый киловатт мощности агрегата добавляют 0,2 м. Например, для котла 15 кВт требуется объем кухни 18 м³ (15 + 15 × 0,2).

Обязательно делают форточку в стене или раме (большие створки окна не считаются). Обеспечивается проход воздуха при минимальной площади форточки не меньше 0,25 м³. При расстановке газового оборудования в других местах дома требования остаются такими же. При размещении агрегата выполняют следующие правила в отношении расстояний:

• от лицевой стороны (каждого выступающего элемента) до стенового ограждения — 1 м;
• для ремонта с боков оставляют проходы 0,6 м и больше;
• сзади для подсоединения дымового канала и обслуживания — 0,6 м.

При выборе настенного аппарата или в случае размещения в шкафу выполняются аналогичные интервалы. В котельной должен быть естественный свет. Площадь проема составляет показатель, равный объему комнаты, умноженному на 0,03 м². Для перегородок применяют несгораемый материал, который выдерживает огонь в течение 45 мин.

Подключение котла

Котлы, функционирующие на газовом топливе, относятся к высокотехнологическим устройствам с автоматическим режимом работы. Обвязку агрегатов можно сделать самостоятельно. Для этого выполняют мероприятия:

1. Соединение с водяным контуром отопления.
2. Организацию вывода дыма.
3. Подсоединение к бытовому контуру горячей воды.

Для упрошенной обвязки используют настенный агрегат, в котором есть встроенный насос для циркуляции. В некоторых разновидностях предусмотрен расширительный резервуар. В этом варианте к газогенератору снизу подводят отопительные трубы, используя соединители по типу американок. Перед фитингами ставят перекрывающие вентили, а на обратном контуре предусматривают грязевик (сетчатый фильтр).

Подсоединение к дымовому каналу определяется видом агрегата. Открытые очаги соединяют с вертикальными дымоходами, отведенными на кровлю. Закрытые агрегаты с помпой используют наружный воздух, потому в конструкцию входит горизонтальный канал для дыма небольшой протяженности (коаксиальный). Его прокладывают на кровлю или через стеновое ограждение на улицу.

Запрещено нормативами соединять газовый агрегат с каналами вентиляции. Напольные котлы подсоединяются сложнее. Для этого приобретают циркуляционную помпу, расширительную емкость и контрольные приборы. Если предусмотрено два или три отопительных контура, то используют метод обвязки с участием гидравлического разделителя.

Подключение контура горячей воды не слишком усложняет выполнение обвязки. Принимают участие два трубопровода, один из которых обеспечивает нагревание комнат, другой подогревает жидкость для бытовых нужд. В агрегате предусмотрены патрубки, которые предназначены для подсоединения контуров.

Двухконтурные газовые отопительные агрегаты не рассчитаны на большой разбор воды, поэтому трубы водоснабжения ведут максимум к трем источникам потребления. Диаметры коллекторов не увеличивают, а используют по рекомендуемым технологическим параметрам.

При выполнении обвязки своими руками делают все предписания в соответствии с проектом газоснабжения дома. Их несоблюдение ведет к опасным последствиям, поэтому система не будет принята в эксплуатацию после первой же проверки соответствующих служб.

Схема обвязки котельной частного дома

• Главная
• Контакты

Поиск

• Главная
• Контакты

ВСЁ ОБ ОТОПЛЕНИИ Полезные советы в организации отопления и кондиционирования дома

Схема обвязки газового котла отопления: общие принципы и рекомендации

Подключение газового отопления – один из самых ответственных этапов благоустройства здания. От качества выбранных материалов и монтажных работ зависит комфорт в доме на долгие годы. Правильная схема обвязки газового котла отопления защищает систему от перегрузок и обеспечивает равномерный обогрев всех помещений.

В предложенной нами статье приведены правила и проверенные на практике схемы обвязки отопительного оборудования. Даны рекомендации, обеспечивающие качество сборки и дальнейшую безупречную эксплуатацию котла. Представленная нами информация опирается на строительные нормативы.

Содержание статьи:

Почему правильная обвязка – это так важно?

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Галерея изображений

Фото из

Твердотопливные котлы – привычные и надежные

Настенная электрическая модель

Отопление газовым котлом

Жидкотопливный котел в доме

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, – СНиП.

Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать , расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

• Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
• Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
• Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
• Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.

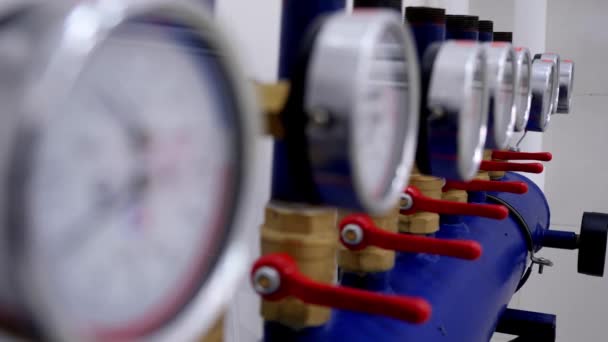

При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Основные узлы и элементы системы

Для обустройства газовой обвязки потребуются такие приборы:

• манометр;
• циркуляционный насос;
• расширительный бак;
• сливной кран;
• шаровой кран;
• балансировочный кран;
• система фильтрации;
• клапаны (распределительный, обратный, предохранительный и т.д.).

Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.

Галерея изображений

Фото из

Замкнутые системы имеют определенный объем, и отопительная не исключение. Вода расширяется при нагреве, за счет чего растет давление. Чтобы в системе не появились течи, нужен расширительный бак, куда поступает лишняя жидкость. Еще одна функция прибора – восполнение дефицита воды, когда температура снижается

Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе

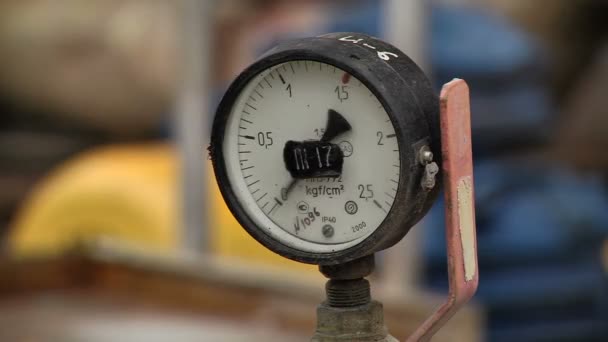

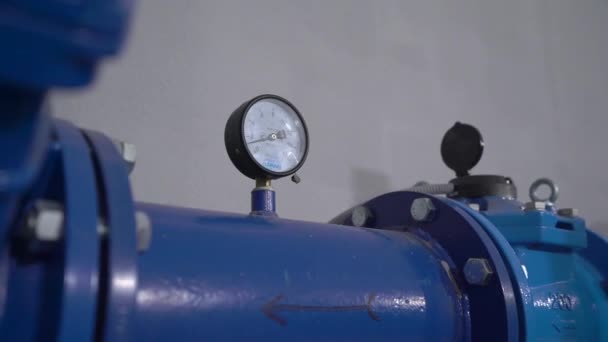

Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву

Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем

Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора

Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды

Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление

Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления. В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства

Расширительный бак в системе отопления

Установка циркуляционного насоса

Установка манометра в обвязке

Балансировочный кран для системы обогрева

Сливной кран – важный узел системы

Фильтр механической очистки

Шаровой кран – элемент арматуры

Принцип работы байпаса с обратным клапаном

В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.

При подборе оборудования для обвязки котла имеет смысл изучать рейтинги, отзывы покупателей, особенно если речь идет о циркуляционных насосах. Эти приборы отвечают за равномерный прогрев и одинаковую температуру всех радиаторов в доме

Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.

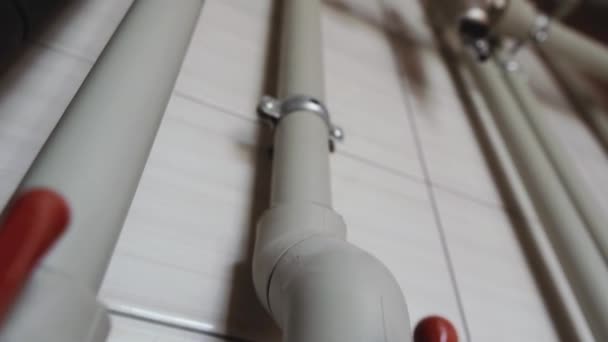

Полипропилен – оптимальное решение

Многие специалисты высказываются в пользу . Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

Расположение и монтаж газового котла

Основное правило выбора месторасположения : он не должен находиться выше батарей. Если его не придерживаться, возможно появление пузырьков воздуха и образование пробок в системе. Труба, отходящая от котла, должна располагаться строго по вертикали.

Если же выбор сделан в пользу настенной модели, то она должна быть оборудована автоматическим воздухоотводчиком. При разработке схемы обвязки обязательно учитывают подобные нюансы.

Для отопления с принудительной циркуляцией лучше выбрать модель со встроенными дополнительными механизмами. А вот для гравитационной системы это ненужные узлы, и переплачивать за них нет смысла

Многие современные модели заранее укомплектованы всеми необходимыми дополнительными приборами: , защитными системами, насосами. Их недостаток – высокая цена по сравнению с более «простыми» котлами.

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается . В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

7 рекомендаций опытных мастеров

Для каждой системы отопления схему обвязки подбирают индивидуально, и способы ее реализации тоже могут очень различаться.

Однако есть несколько общих рекомендаций, которых следует придерживаться:

1. Котел монтируют в соответствии с нормативными требованиями ниже уровня радиаторов. Если модель напольная, то под ней должен быть негорючий материал – металл, бетон или глина. Если настенная, то доступ к ней должен быть свободным. Вентиляция и освещение обязательны.
2. В обвязку газового котла входит коаксиальный дымоход. При его подключении необходимо позаботиться о непроницаемости стыков.
3. После монтажа котла и дымохода приступают к установке группы безопасности в таком порядке: манометр, потом предохранительный клапан, а после него – автоматический воздухоотводчик.
4. К коллектору подводят трубопровод 1.25 дюйма, по ходу которого монтируют защитные системы, насос, гидрострелку, еще один воздухоотводчик.
5. Для подачи теплоносителя к радиаторам от гребенки отводят 3 однодюймовых трубы, а оставшиеся патрубки закрывают заглушками. После этого уже устанавливают и подключают радиаторы, трубы обратки.
6. Если система комбинированная («2 в 1»), то контур теплого пола снабжают отдельным насосом.
7. Расширительный бак ставят между гидрострелкой и котлом.

Иногда приходится устанавливать . Это требуется, если обвязка котла предусматривает сложную систему регулировки отопления. Тогда температурный датчик монтируют на улице, а в комнате ставят термостат.

С правилами и руководством по регулировки автоматики для газового отопительного агрегата ознакомит , прочитать которую мы настойчиво советуем.

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.

Обвязка котла отопления своими силами + схемы

Главную роль во всех отопительных системах играет котел. Он, сжигая топливо, нагревает циркулирующий по трубным магистралям теплоноситель. Однако по-настоящему качественным, безопасным и производительным обогрев будет лишь в тогда, когда продумана правильная обвязка котла отопления, которую можно сделать своими руками.

Все то, что будет располагаться между отопительными приборами и котлом называется обвязкой. Многие не уделяют ей должного внимания, однако именно правильная ее организация решает большинство задач:

Содержание статьи:

Обвязка – что это такое ?

• Гарантирует, что давление в системе не превысит максимально допустимый уровень
• Будет удалять растворенный в воде воздух, предотвращая образование воздушных подушек
• Избавит от окалин, песка, шлака и прочего мусора, циркулирующего вместе с теплоносителем
• Будет компенсировать избыточное тепловое расширение
• Позволяет подключить более одного контура в систему
• Может включать бойлер и накапливать горячую воду, тем самым позволяя экономить

Обобщая вышеназванное, обвязка должна обеспечивать надежность, безопасность и производительность всей системы в целом. Особое внимание необходимо уделить твердотельным котлам, в которых системы автоматизации не предусмотрены. Правильно проложив трубы от них, можно будет добиться большей эффективности, чем у современного газового оборудования.

Схемы

Вводный видео урок

Варианты обвязки котельного оборудования

Вариантов обвязки огромное множество. Однако основной их классификацией является принцип движения теплоносителя по трубам:

1. Естественная циркуляция
2. Принудительная циркуляция

Развязка с принудительной циркуляцией

Наибольшее распространение получила обвязка котла отопления с принудительной циркуляцией. Она более практична и удобна. За движение теплоносителя отвечает установленный насос, благодаря которому жидкость будет быстро циркулировать по трубам.

Несмотря на практичность, обвязка с принудительной циркуляцией обладает определенными значимыми недостатками:

• Многочисленные устройства, которые включаются в схему, значительно усложняют ее
• Высокая стоимость приборов
• Высокая стоимость монтажа и последующего регулярного обслуживания
• Необходимо балансировать между собой установленные элементы
• Зависимости от источников электроэнергии

Установка котлов с двумя и боле контурами требует обвязки с принудительной циркуляцией. Однако основным показателем производительности будет мощность выбираемого котла. Если ее недостаточно, он не будет успевать нагревать требуемое количество теплоносителя.

Развязка с естественной циркуляцией

Самой доступной и простой является обвязка котла отопления с естественной циркуляцией, которую может сделать каждый желающий. В данной схеме насос отсутствует, а теплоноситель движется по трубам благодаря способности холодным, более плотным жидкостям, выталкивать менее плотные, теплые.

Гравитационная схема обладает рядом преимуществ:

• Невысокая стоимость установки и обслуживания
• Простой монтаж, который каждый может сделать самостоятельно
• Возможность быстро восстановить систему в случае поломки

Приступая к работе, необходимо все грамотно рассчитать и учесть несколько важных правил:

1. Минимальный внутренний диаметр трубы – 32 мм
2. Расположение радиаторов отопления должно быть выше, чем отопительный котел
3. Количество поворотов и других преграждающих ход теплоносителю участков сводится к минимуму
4. Прямые горизонтальные участки должны иметь минимальный уклон 5 мм на метр по направлению движения теплоносителя

Несмотря на неоспоримые преимущества, гравитационная обвязка имеет существенный недостаток. Она применима только для отопления с одним контуром и максимально эффективна в небольших домах. Прокладываемые над потолком и около пола трубы будут слегка портить интерьер.

Коллекторная разводка

В нынешнее время варианты с естественной и принудительной циркуляцией теплоносителя, базирующийся на тройниках, сменяются более современной коллекторной или лучевой развязкой. Она значительно эффективнее, однако сложнее в обустройстве и требует больших начальных затрат.

Коллекторная схема предполагает размещение за отопительным котлом коллектора – особого водосборника. Каждый кран или радиатор, входящий в отопительную систему, подключается к нему отдельно.

Коллектор необходимо устанавливать в специальный шкаф. Теплоноситель, который разогревается котлом, поступает непосредственно в него и лишь потом распределяется по трубопроводам.

Преимущества лучевой схемы разводки должны быть очевидны каждому:

• Имеется возможность контролировать отдельные отопительные элементы в одном месте – коллекторном шкафу
• В каждой точке отопительной системы обеспечивается стабильное равнозначное давление

Однако высокий уровень комфорта обойдется недешево. К каждому отдельному узлу придется прокладывать свой трубопровод. Это повлечет увеличение времени монтажа, расход труб, фитингов и прочей вспомогательной арматуры.

Основные элементы

Приступая к выполнению обвязки котла отопления, необходимо заранее составить перечень требуемого оборудования и комплектующих. Основными элементами, без которых невозможно осуществить работу, являются:

Клик для увеличения изображения

1. Циркуляционный насос, предназначение которого известно каждому. Он должен обеспечивать бесперебойное движение теплоносителя по трубам отопительной системы
2. Расширительный бак – емкость, которую устанавливают в самой верхней точке. В ней скапливаются излишки теплоносителя и отводятся в канализацию
3. Воздушные клапаны – специальные устройства, которые удаляют накопившийся в системе воздух. Чаще он попадает туда вместе с теплоносителем и если его не устранить, может образовать воздушную закупоривающую пробку
4. Грязевик – его предназначение удалять из теплоносителя различный мусор, песок, накипь, шлак и т. д.
5. Гидростатическая стрелка – представляет собой толстую трубу с циклическим ответвлением и устанавливается между обраткой и подачей. Ее основная задача – подключение к системе контур с другими параметрами теплоносителя
6. Коллектор или тепловой – емкость, которая накапливает в себе горячую жидкость

Делаем обвязку своими руками

В первую очередь следует установить котел отопления. Для напольной модели следует предусмотреть небольшое бетонное основание, а вокруг уложить лист стали. Затем оборудование подсоединяют к дымоходной трубе. Для газовых моделей лучше всего остановиться на коаксиальном дымоходе.

Не стоит обустраивать отопительную систему без вытяжки. Самый простой метод – небольшое прикрытое в стене решеткой отверстие. Для отопительной системы, работающей с несколькими контурами и базирующейся на емком мощном котле, устанавливают вытяжно-притяжной шкаф.

Наступает пора приступить к самому главному этапу проведения работ – обвязке:

1. Прежде чем начать соединять между собой трубы, следует учесть их входной и выходной диаметры – они должны быть равны между собой
2. В первую очередь выбирается месторасположения коллектора, ознакомившись с прилагаемой инструкцией. В ней должны быть расписаны подающие и принимающие лини
3. Как правило, от котла до трубопровода прокладывается труба диаметром 1.25 дюйм, от коллектора к приборам – 1 дюйм
4. Если часть отверстий коллектора не будет использоваться, они закрываются заглушками
5. На входном патрубке нужно установить смесительный (распределительный) патрубок, который будет следить за температурой подающегося теплоносителя, в системах «теплый пол» аналогичный элемент монтируется на выходе
6. На обратной магистрали устанавливают насос. Он может монтироваться за распределительным клапаном или непосредственно врезаться в контур
7. Последним рабочим этапом является монтаж дополнительных приборов: различные датчики, краны, фильтры, предохранители и т. д.

Обучающие видео

В заключении

Каждый хозяин должен самостоятельно оценить текущую обстановку и выбрать наиболее подходящую обвязку котла отопления, удовлетворяющую его критериям и требованиям. Безусловно для частного коттеджа с большим количеством комнат приоритет отдается принудительной схеме с коллектором, для дачи можно остановиться на гравитационном варианте.

Работы необходимо проводить поэтапно, убеждаясь в качестве уже собранной части системы. По возможности следует обратиться за советом к специалисту или нанять профессиональных мастеров, дающих гарантию надежности и качества.

Видеоролики

Труба котла и видеоролики

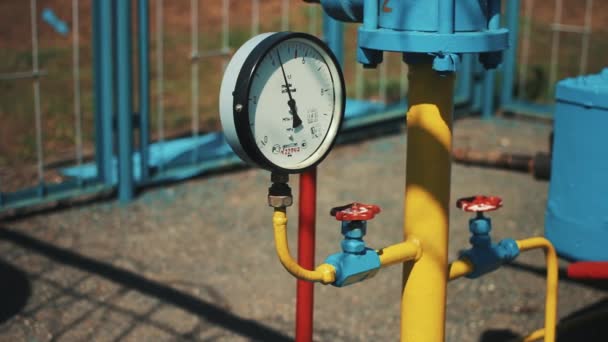

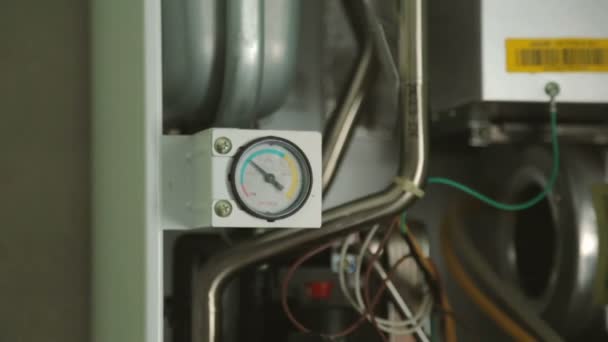

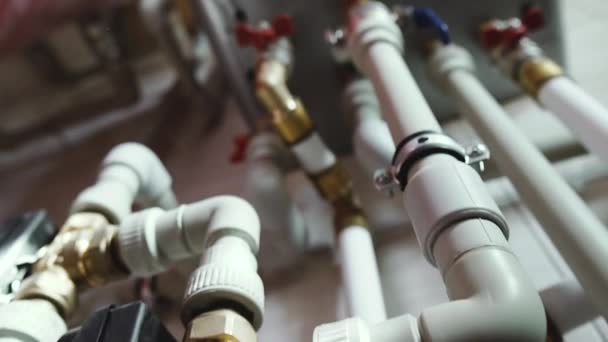

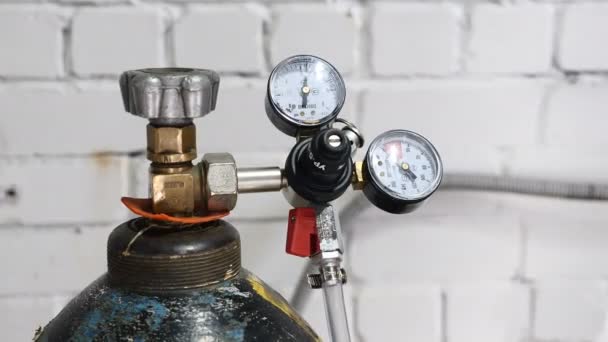

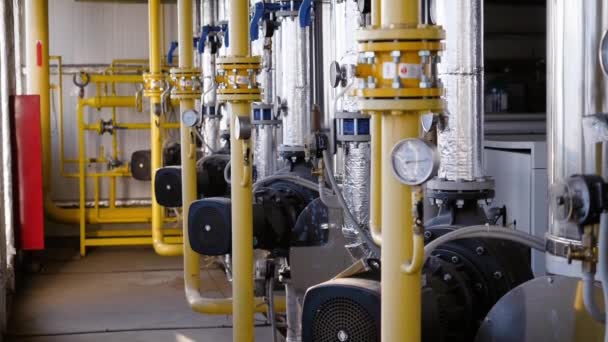

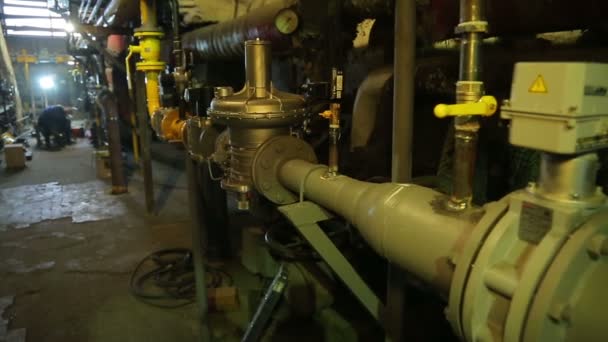

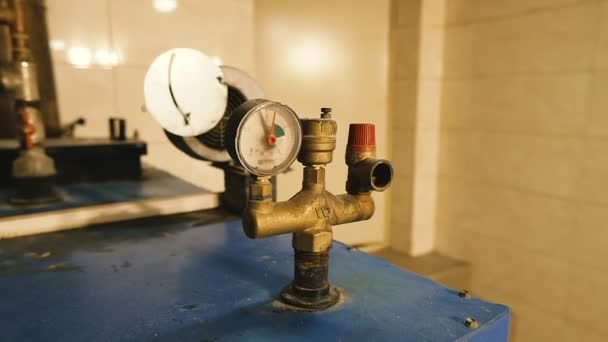

Труба котла и видеозаписи | Depositphotos® Прибор для измерения давления в трубах. Трубы и краны системы отопления Труба в пожарной насосной станции Прибор для измерения давления в трубопроводах. Старая необслуживаемая система отопления в производстве. Система полива и дозирования удобрений в промышленной теплице Котельная в частном доме. Система отопления. Металлические дымоходы. Металлообрабатывающее оборудование. Трубы на заводе. Макро крупным планом Желтые газовые трубы в котельной Крупный план манометра на заводе по производству картонной тары. ТЭЦ. Панорамный вид изнутри российской теплоэлектростанции. 4K Современное технологическое производственное оборудование. Трубопроводы, насосы, фильтры, датчики, датчики, моторы. бак на химическом промышленном заводе. Водомер Давление Современная большая система фильтров внутри завода с желтым освещением Ремонт газового котла сварка искровой резки труб Датчики измерения и трубы на заводе.оборудование на молочном заводе Современная большая система фильтрации внутри завода с желтым освещением Труба от газового котла. вывоз производился на ул. замерзли сосульки давят на него. авария, ремонт. Устройство для измерения давления воды Система трубопроводов, трубопроводы с клапанами, краны на современном заводе, заводском помещении. Интерьер котельной в жилом доме. Датчик температуры в котельной. Датчик температуры в котле для отопления частного дома Котельная или техническое помещение с горячими трубами. Завод Трубопроводов - Нагревательная арматура и трубы Промышленные резервуары для хранения, Современное технологическое промышленное оборудование, завод биоэтанола, Ряды современных резервуаров из нержавеющей стали на заводе биоэтанола Интерьер котельной в жилом доме. Профессиональный сантехник. Ремонт сантехники. Ремонтник, ремонтирующий газовый водонагреватель с помощью отвертки. Руки рабочего фиксируют систему отопления Газовый котел крупным планом Тепловая установка изнутри Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, проверка технических данных оборудования системы отопления, жители Таиланда Большая промышленная котельная, трубы центрального отопления и водопровод с теплоизоляцией.Видеоматериал. Оборудование на электростанции. Водяной насос и трубы. Прозрачная труба для показа потоков воды в системе водоснабжения Насосная установка тонкой фильтрации Аэрофотоснимок высокой башни горячего газа с белым дымом на закате зимой Вид сверху на высокую башню с медленным потоком курить на чудесном закате зимой. Стоит возле завода. и дома. Большие резервуары в производстве Промышленная деталь, состоящая из труб, шлангов и клапанов.Различная основа металлических материалов, производство ангидритбетона. Промышленность строительной техники. Дневной замедленный снимок Трубы и вентили системы отопления Внутри сахарного завода Инженер по теплоснабжению работает на объекте Резервуарное оборудование. химическая промышленность Пар на сахарном заводе Рабочий проверяет газовый пожарный котел Отопление дома - рука поворачивает термостат отопления Трубопровод на современном молочном заводе. Вид с воздуха на дым, поднимающийся из трубы угольного котла.Эффект зума Dolly. Элемент нагревательного змеевика Пожилой мужчина в синем комбинезоне исследует разрыв труб котла Указатель уровня воды. Тепловая электростанция. Панорама интерьера российской теплоэлектростанции. 4К Манометр на газовой трубе. Станция очистки и хранения природного газа. Нефтегазовая промышленность. Газовый завод. Производство топлива. Резервуар. Большие резервуары на производстве Из трубы в промышленном секторе города, городской котельной поднимаются в небо облака дыма.Съемка с воздуха Большие резервуары в производстве Детальный вид регулирующих клапанов для пастеризационной камеры. Вид с воздуха на ТЭЦ. Тепловая электростанция. Промышленное теплоснабжение большого города. Современное комплексное технологическое производственное оборудование. Множество трубопроводов, насосов, фильтров, датчиков, датчиков, двигателей и других частей пивоваренного производства. 4к Станция хранения и газоснабжения. Трубопроводы для транспортировки газа. Запорная арматура и манометр. Нефтегазовое дело.Промышленность добычи природных ресурсов. Производство топлива. Водопроводные трубы. Водопровод и котельные в частном доме. Городской завод зимой Хранилища, цистерна, тара, резервуар. Крупный план труб и кранов системы отопления в котельной промышленной аптечной фабрики Современное сложное технологическое производственное оборудование. Множество трубопроводов, насосов, фильтров, датчиков, датчиков, двигателей и других частей пивоваренного производства. 4k Пар на сахарном заводе Нагревательные трубы, открытие и закрытие клапана Промышленный завод и дымовая труба в зимнем городском дроне.Выброс дыма из промышленных труб на виде сверху электростанции. Вид на дымовые трубы котла сверху. Шланги трубопроводов системы теплого пола на строительной площадке. Уменьшить Манометр на газовой трубе. Трубопровод на нефтегазовой станции. Производство топлива. Станция очистки и переработки природного газа. Датчики высокого давления. запорный клапан Вид с воздуха на промышленную трубу загрязняет воздух рядом с людьми, живущими в городе. Создайте парниковый эффект. Предупреждение CO2. Датчик температуры в котельной.Датчик температуры в котле для отопления частного дома Трубы из нержавеющей стали на заводе Датчик - горячая вода Дым тепловая станция в небе на зимнем закате Промышленный вид. Видео крупным планом 4к, металлопроводы вне котельной. Центральная система для постов пожарных гидрантов Ремонт газового котла сварка искровой резки труб Нагревательный элемент Рабочий проверяет газовый пожарный котел Система трубопроводов, трубопроводы с арматурой и хранилищами на современном заводе, заводское помещение Вид с воздуха на тепловую электростанцию. Когенерационная установка. Промышленное теплоснабжение большого города. Ремонт газового котла Производство сахара из сахарной свеклы.Видеоролики Котельные трубы

и видеоролики

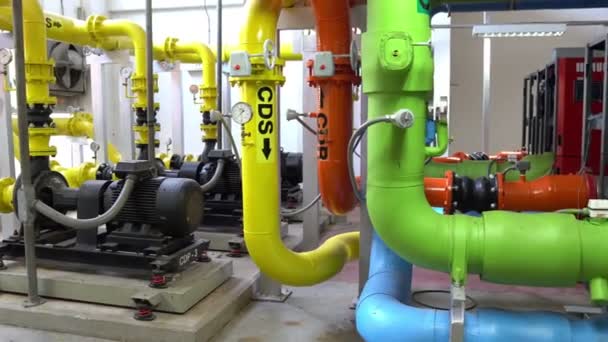

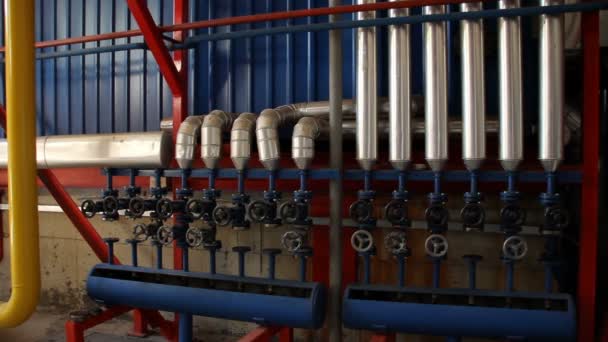

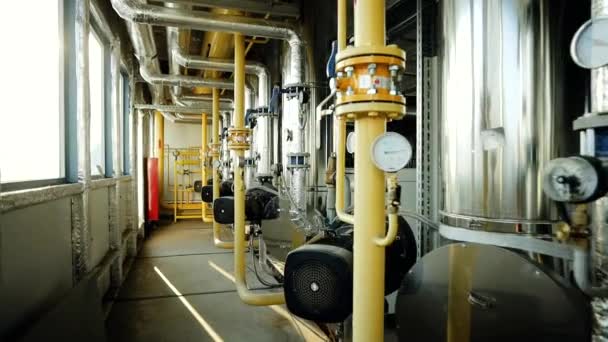

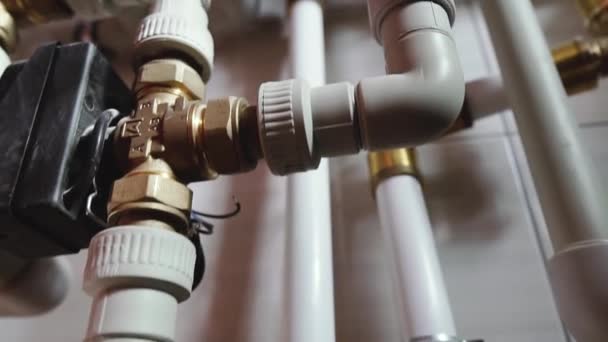

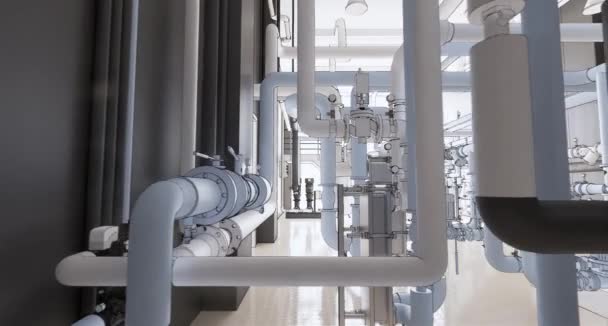

Трубы котла и видеозаписи | Depositphotos® Трубы и краны системы отопления Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, проверка технических данных оборудования системы отопления, жители Таиланда Датчики измерения и трубы на заводе. оборудование на молочном заводе Устройство для измерения давления воды Увеличенное количество манометров.Манометры - это приборы, измеряющие давление жидкости или газа в трубах на предприятиях энергетики. Завод Трубопроводов - Арматура и трубы для отопления Интерьер котельной в жилом доме. Манометр на газовой трубе Водяной насос и трубы. Прозрачная труба для отображения потоков воды внутри системы водоснабжения Концептуальная визуализация инженерных сетей с использованием технологии BIM Азиатский инженер по техническому обслуживанию системы управления сточными водами на огромном заводе, проверка технических данных оборудования системы отопления, жители Таиланда Трубы и краны Системы отопления Инспектор и рабочий проверяют систему отопления.Красивая женщина инженер Станция хранения и снабжения газа. Трубопроводы для транспортировки газа. Запорная арматура и манометр. Нефтегазовое дело. Промышленность добычи природных ресурсов. Производство топлива. Панорама насосной станции в котельной. Вид внутри производственного помещения с системой отопления здания, эффективная очистка воды. Видеоматериал. Манометр, трубы и краны системы отопления в котельной. Водопроводные трубы Манометр - горячая вода Манометр на газовой трубе Водопроводные трубы.Водопровод и котельные в частном доме. Концептуальная визуализация стиля прокладки инженерных сетей в технологии BIM Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, проверка технических данных оборудования системы отопления, жители Таиланда Соединения для водопровода Промышленный вид. Видео крупным планом 4к, металлопроводы вне котельной. Визуализация концепции BIM-модели инженерных сетей здания Женщина-инженер проверяет данные оборудования системы отопления в котельной Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, техническое обслуживание проверяет технические данные оборудования системы отопления , Жители Таиланда Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, проверка технических данных оборудования системы отопления, жители Таиланда Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, проверка технических данных системы отопления системное оборудование, жители Таиланда Клапан давления воды Азиатский инженер по обслуживанию проверяет технические данные оборудования системы отопления Инженер в очках работает в котельной, проверяет обслуживание оборудования системы отопления Водопровод.Водопровод и котельные в частном доме. Промышленный ландшафт для некурящих дымоход на электростанции в современном городе с видом на дрон. Выброс дыма из промышленных труб на виде сверху электростанции. Промышленный завод и дымящаяся труба в зимнем городском дроне. Выброс дыма из промышленных труб на виде сверху электростанции. Вид на дымовые трубы котла сверху. Дымовая труба на промышленном предприятии. Воздушный промышленный ландшафт котельной трубы и дыма. Дрон вид курительные трубки с дымом в промышленной зоне на зимнем пейзаже. Ржавые трубы котельной. Старый металлический котел генерирует отопление и доставляет его домой по трубопроводу. С помощью этой системы подается горячая вода или газ. Водопроводные трубы Клапаны Система Концептуальная визуализация стиля прокладки инженерных коммуникаций по технологии BIM Инспектор и рабочий проверяют систему отопления. Красивая женщина-инженер Манометр - вода - дом Клапан паровой машины старого поезда Азиатский инженер по обслуживанию проверяет технические данные оборудования системы отопления Ржавые трубы котельной.Старый металлический котел генерирует отопление и доставляет его домой по трубопроводу. По этой системе доставляется горячая вода или газ Сентябрь 2018 г. - Владивосток, Приморский край - открытие новой ТЭЦ Восточная во Владивостоке, скоро перейдет на газ Техническое обслуживание азиатского инженера проверяет технические данные оборудования системы отопления Вода Трубный термометр Азиатский инженер по техническому обслуживанию, проверяющий технические данные оборудования системы отопления Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, специалист по техническому обслуживанию, проверяющий технические данные оборудования системы отопления, жители Таиланда Азиатский инженер по техническому обслуживанию системы управления сточными водами огромный завод, обслуживание, проверка технических данных оборудования системы отопления, жители Таиланда Станция давления воды Производство пивных стальных резервуаров и труб на пивоваренном заводе.Оборудование линии пивоварения для поэтапного розлива готовой пищевой продукции в бутылки. Современная пивоварня. Инженер в очках работает в котельной, проверяет техническое обслуживание оборудования системы отопления. Пожилой мужчина в синем комбинезоне держит в руках пластиковую деталь трубы. Детали насосов и манометров в механизме. Действие. Стальные детали с трубами и манометрами для измерения давления в промышленном оборудовании Азиатский инженер по техническому обслуживанию системы управления сточными водами на огромном заводе, проверка технических данных оборудования системы отопления, жители Таиланда Станция очистки воды Дымовая труба на заводе зимой вид с дрона.Воздушный пейзаж промышленный дым из котельной трубы. Тепловая электростанция с дымящимся дымоходом с воздуха. Азиатский инженер по техобслуживанию проверяет технические данные оборудования системы отопления Инженер в очках работает в котельной, проверяет техническое обслуживание оборудования системы отопления Центральная система для постов пожарных гидрантов Дымовые трубы и трубы котла на воздушном ландшафте электростанции. Зимний пейзаж белый дым из промышленной трубы на химическом заводе в современном городе. Водопроводные трубы. Водопровод и котельные в частном доме. Зрелый мастер осматривает пластиковую часть трубы и рассматривает ее разрыв. Азиатский инженер по обслуживанию проверяет технические данные оборудования системы отопления. Инспектор и рабочий проверяют систему отопления. Красивая женщина-инженер Труба из нержавеющей стали для дымовых газов из котельной, аэрофотосъемка Трубы и краны клапаны системы отопления Азиатский инженер по техническому обслуживанию проверяет технические данные оборудования системы отопления Азиатский инженер по техническому обслуживанию в системе управления сточными водами огромного завода , проверка технических данных оборудования системы отопления, жители Таиланда Конденсат на водопроводе Азиатский инженер по техническому обслуживанию системы управления сточными водами на огромном заводе, проверка технических данных оборудования системы отопления, жители Таиланда Азиатский инженер по техническому обслуживанию, проверка технических данных оборудования системы отопления Промышленность, трубы с дымом на фоне голубого неба Техническое обслуживание азиатского инженера проверяет технические данные оборудования системы отопления 3d-рендеринг - каркасная модель промышленных зданий и контурный чертеж резервуара для масла Техническое обслуживание азиатского инженера проверяет технические данные тепла .

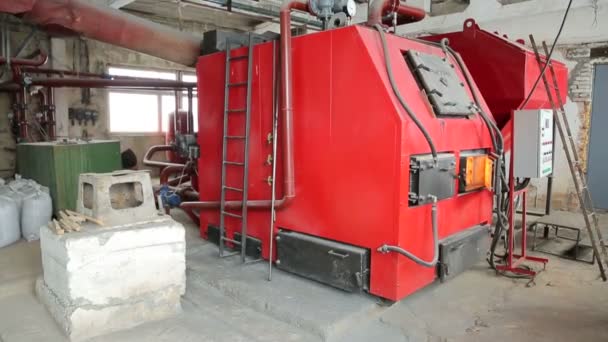

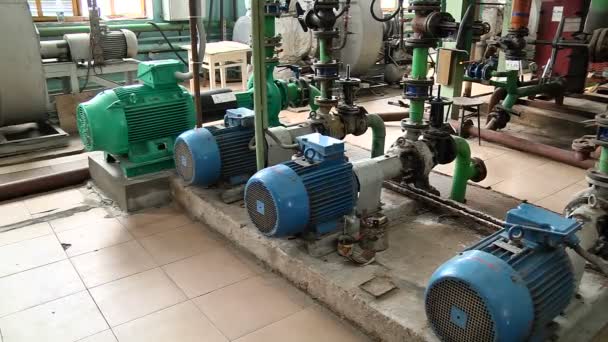

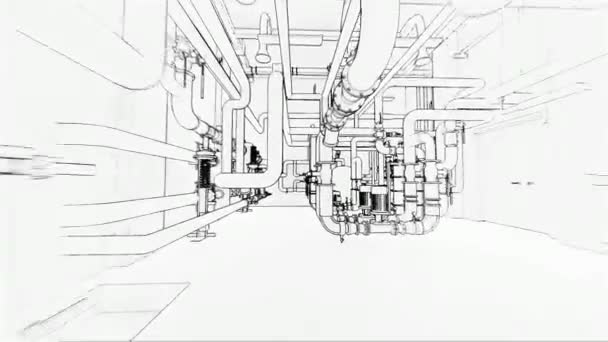

Gas Boiler Стоковые видеозаписи - Видеоклипы в формате 4K и HD

В настоящее время вы используете более старую версию браузера, и ваш опыт может быть неоптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentНовостиРоялти.Видеоролики о включении котла

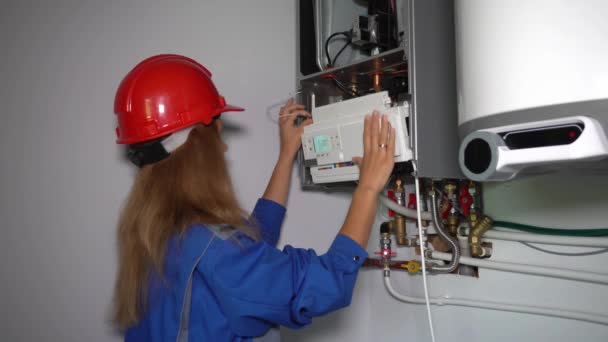

и видеоматериалы о включении котла

и видеоролики о включении котла в видеозаписи | Depositphotos® Система полива и дозирования удобрений в промышленной теплице Устройство для измерения давления в трубах. Крупным планом - индикаторы на панели управления на заводе. СМИ. Пульт управления котельной промышленных предприятий с кнопками и сигнальными лампами. Крупный план манометра, труб и кранов системы отопления в новой белой котельной.Видеоматериал. Котельная и оборудование в многоквартирном доме. Современное технологическое производственное оборудование. Трубопроводы, насосы, фильтры, датчики, датчики, моторы. бак на химическом промышленном заводе. Устройство для измерения давления в трубопроводах. Старая необслуживаемая система отопления в производстве. Трубы и краны системы отопления Понижение температуры на термостате ЦО Котельная в частном доме. Система отопления. Металлические дымоходы. Желтые газовые трубы в котельной Манометр крупным планом на заводе по производству картонной тары. Большая промышленная котельная, трубы центрального отопления и водопровода с теплоизоляцией. Видеоматериал. Оборудование на электростанции. Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, проверка технических данных оборудования системы отопления, жители Таиланда Газовый пожарный котел крупным планом Труба в пожарной насосной станции Профессиональный сантехник. Ремонт сантехники. Ремонтник, ремонтирующий газовый водонагреватель с помощью отвертки.Руки рабочего фиксируют систему отопления. Детальный вид регулирующих клапанов для помещения пастеризации. ТЭЦ. Панорамный вид изнутри российской теплоэлектростанции. 4K Пожилой мужчина в синем комбинезоне исследует разрыв труб котла Воспламеняющееся пламя газовой плиты. крупный план Энергосбережение дома Завод ТЭЦ - отопительная арматура и трубы Теплоцентраль изнутри Интерьер котельной в жилом доме. Интерьер котельной в жилом доме. Увеличенное количество манометров. Манометры - это приборы, измеряющие давление жидкости или газа в трубах на предприятиях энергетики. Опытный специалист регулирует температуру котла с помощью цифрового планшета. Датчики измерения и трубопроводы на заводе. оборудование на молочном заводе Измельчение заварки старинной мельницей на чайной фабрике Котельная или техническое помещение с горячими трубами. Ремонт газового котла сварка искровая резка труб -stock-video-water-meter-pressure.jpg" alt="Water Meter Pressure Stock Footage" title="Water Meter Pressure — Stock Footage"/> Счетчик воды Давление Устройство давления воды Датчики контрольные с проводами железная арматура Аппаратура фармацевтической техники для подготовки, очистки и очистки воды на аптечном предприятии. Система трубопроводов, трубопроводы с арматурой, краны на современном заводе, заводском помещении. Современное комплексное технологическое производственное оборудование. Множество трубопроводов, насосов, фильтров, датчиков, датчиков, двигателей и других частей пивоваренного производства. 4k Азиатский инженер в очках работает в котельной, техническое обслуживание, проверка технических данных оборудования системы отопления Рабочий, проверяющий газовый пожарный котел Молодой инженер, проверяющий манометры Промышленные резервуары для хранения, Современное технологическое промышленное оборудование, завод биоэтанола, Ряды современной нержавеющей стали стальные резервуары на заводе биоэтанола Закройте манометры, трубы и краны системы отопления в котельной.Видеоматериал. Современное оборудование для системы отопления. Датчик температуры в котельной. Датчик температуры в котле для отопления частного дома Измельчение заварки старинной мельницей на чайной фабрике Зажигательное пламя газовой плиты. крупный план Инженер по теплоснабжению на объекте Емкость для фармацевтического оборудования для подготовки, очистки и очистки воды. Рабочий в защитном костюме производит чистку емкости ветошью, смоченной спиртом. Панорама насосной станции в котельной. Мужской палец касается дисплея котла для контроля температуры. Манометр на газовой трубе.Станция очистки и хранения природного газа. Нефтегазовая промышленность. Газовый завод. Производство топлива. Резервуар. Производство сахара из сахарной свеклы Газовый огонь горит газовая плита на кухне Топка на биомассе Большой котел для обогрева производственных помещений альтернативными видами топлива и деревянными кронштейнами Девушка-техник осматривает систему отопления газового котла в частном доме Азиатский инженер по техническому обслуживанию на система управления сточными водами огромного завода, проверка технических данных оборудования системы отопления, жители Таиланда Азиатский инженер по техническому обслуживанию системы управления сточными водами огромного завода, проверка технических данных оборудования системы отопления, жители Таиланда Отопление дома - Рука поворачивает термостат отопления Gas Flame Деталь газового котла, водопроводная арматура и разводной ключ Вид на внутреннее пространство производственного помещения с системой отопления здания, эффективная очистка воды.Видеоматериал. Манометр, трубы и краны системы отопления в котельной. Насосная установка тонкой фильтрации Газовое пламя Манометр на газовой трубе Инспектор проверяет систему отопления на наличие проблем и кричит сердито Манометры, клапаны и краны на промышленном заводе. Снято в движении. Профессиональный рабочий девушка, обслуживающая газовый котел для горячей воды и отопления Крупным планом для манометра, измерительного прибора на заводе. Манометр с колеблющейся стрелкой и связкой ключей, висящей рядом. Промышленная деталь, состоящая из труб, шлангов и клапанов. Различная основа металлических материалов, производство ангидритбетона. Промышленность строительной техники. Дневной снимок замедленного действия Соединения водопроводных труб Крупным планом работающая газовая плита Манометр - горячая вода Внутри сахарного завода Трубопровод на современном молочном заводе. Внутри сахарного завода Горячие угли в старой печи. Горячие красные угли в старинной глиняной печи Рабочий проверяет газовый пожарный котел Резервуарное оборудование.химическая индустрия .

---

Смотрите также

•
  Натяжные потолки вредны ли они для здоровья
•
  Как узнать сколько рулонов обоев нужно на комнату
•
  Чему равен один дюйм
•
  Гсп плита характеристики
•
  Пихта посадка и уход в открытом грунте
•
  Характеристики циркуляционного насоса
•
  Какой стабилизатор напряжения лучше релейный или электромеханический
•
  Чистим утюг от нагара в домашних условиях
•
  Показания приборов учета электроэнергии
•
  Место для мангала
•
  Строительство искусственных бассейнов на участке
