Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.

    Если есть больше растения, их надо обходить

  • Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
  • Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
  • Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
  • Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

    Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

  • Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
  • Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
  • После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
  • Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
  • Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.

    Сигнальная лента предупредит при возможных земельных работах

  • После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Алюминиевый кабель для прокладки в земле

Для прокладке в земле используют как медные так и алюминиевые кабели. Марку выбирают из расчета активности и типа грунтов, среды эксплуатации кабеля, влияния механических или прочих нагрузок.

Какой кабель можно прокладывать под землей?

Для прокладки в земле без применения всяческих дополнительных сооружений (короба различного материала, гофра, различные трубы) применяют специальные бронированные кабели. Бронирование является важным элементом в конструкции, предотвращающее коррозийную активность грунта, механические повреждения во время монтажа и во время эксплуатации и прочее. Применяют несколько видов брони, имеющих свои недостатки и преимущества:

  • Бронирование из оцинкованных лент из стали – предотвращает случайные механические повреждения во время установки кабеля и во время работы;
  • Бронирование из оцинкованных проволочек из стали – имеет устойчивость к коррозии, статической механической нагрузке на кабель, растяжению;
  • Бронирование из гофрированной ленты – используют для защиты кабелей связи от повреждений грызунами и во время монтажа;
  • Бронирование из однопроволочной спирали – кабель с таким бронированием не теряет своей гибкости, получая при этом механическую прочность. Часто используются для подключения шахтного оборудования


Кабель для прокладки в грунте имеет изоляцию, которая влияет на его условия эксплуатации и долговечность. Разделяют три вида изоляции кабеля:

  • пропитанная изоляция из бумаги;
  • полиэтиленовая;
  • поливинилхлоридная изоляция.

Кабели с изолированием из пропитанной бумаги (БПИ) имеют хорошие электрические показатели, длительный срок эксплуатации, из можно применять во влажных грунтах. Но при использовании кабеля с БПИ на разноуровневых трассах, пропиточная изоляционная жидкость может стекать вниз по кабелю, что уменьшает его изоляционную стойкость. Максимальная разность высот составляет не более 15 м. При прокладке с большей разностью высот лучше использовать другие типы кабелей.

Для дополнительной защиты кабелей с БПИ помимо брони применяют алюминиевую или свинцовую оболочку. При воздействии веществ разрушающих оболочку кабеля (шлак, строительные материалы, солончаки и прочее), высокой активности электрокоррозии применяют кабеля со свинцовым корпусом, алюминиевая оболочка эффективна при сильных механических воздействиях, для защиты от электромагнитных наводок и пригодна в качестве нулевой жилы для заземления.

Полиэтиленовая изоляция имеет ряд преимуществ по сравнению с БПИ: меньший вес, удобство монтажа, не нужно прогревать кабель до -15...-20С (кабели с БПИ требуют прогрева уже при 0 С), монтаж на любых трассах с любой разностью высот и т.д.

Изолирование из ПВХ для прокладки в грунт имеет схожие характеристики с полиэтиленом, и при этом дешевле.

Алюминиевый или медный кабель для прокладки в земле: что лучше?


Прокладка кабеля в траншее - марки кабеля, обзор бронированных марок, особенности прокладки кабеля в земле


Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

  • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
  • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
  • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

  • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
  • кирпичная кладка, которая монтируется аналогично плитам из бетона;
  • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил 1-5 2-5 1-5 3.4 1,3,4 3
Сечение жил, мм2 2,5-625 1,5-240 2,5-240 16-240 16-800 25-240
Изоляция ПВХ ПВХ СПЭ СПЭ бумага бумага
Экран нет нет нет нет электро-проводящая бумага электро-проводящая бумага
Броня 2 стальные ленты 2 стальные ленты 2 стальные ленты круглые стальные оцинк. проволоки 2 стальные ленты круглые стальные оцинк. проволоки
Наружная оболочка ПВХ-шланг нет ПВХ-шланг ПЭТ-шланг волокнистые материалы волокнистые материалы
Напряжение, кВ до 6 до 1 до 6 до 1 до 10 до 10
Предельная длительная температура нагрева жилы, °С 70 70 90 90 80 80
Особенности прокладки в земле В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

?Можно ли прокладывать кабель ВВГнг в земле?

Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

?Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

?Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

?Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

?В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

Как выбрать кабель для прокладки в земле

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электрифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей дачи.

Способы прокладки кабеля

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Правила прокладки кабеля под землей

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке. Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например, площадка, которая используется для стоянки Вашего автомобиля на даче. Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

Прокладка кабеля под землей на даче начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. Это для коммуникации между постройками. Для прокладки кабеля под землей для внешнего освещения обычно эти цифры составляют 40-50 см.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Используемый материал

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте.

Для этого необходима пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле к примеру это,  в грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

Установочные провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно  прокладывать под землей или в воде.

Силовые кабели ВВГ (особенно ВВГ), КГ – еще лучше подходят для этих целей. Все эти провода не требуют никакой дополнительной гидроизоляции.

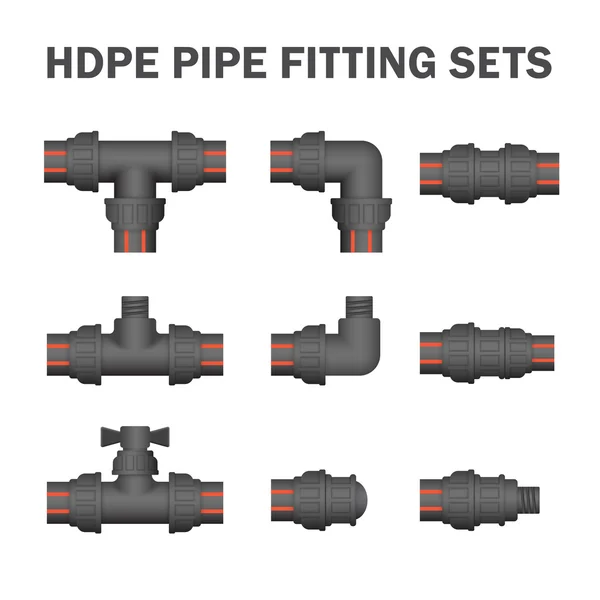

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Базовый цвет труб чёрный, но присутствие вторсырья может давать различные оттенки. По техническим требованиям разрешается присутствие вторичного полиэтилена низкого и высокого давления определенных марок. Трубы должны быть круглые, гладкие и ровные как снаружи, так и изнутри.

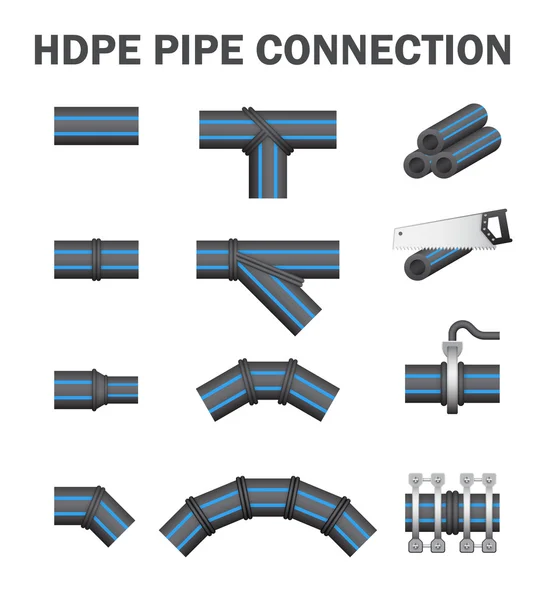

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты. А так же в траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

Для прокладки кабеля под землей на даче между строениями очень рекомендуется использовать именно их.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля. Прокладка кабеля в земле. Прокладка кабеля в траншее — ЗАО "СИ" Тел.: 84992359878 89055749848 [email protected]

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля

Прокладка кабеля в земле

Прокладка кабеля в траншее

Прокладка кабеля в земле и в траншее — один из самых используемых способов прокладки кабеля. Рекомендуем осуществлять прокладку кабеля в траншее и земле с использованием специализированного оборудования для прокладки кабеля и специально-обученный персонал с большим опытом работы.

При осуществлении монтажа кабеля до 20 кВ и меньше (исключая кабели, относящиеся к горэлектросети) в земле на глубине не ниже 1 м, допустимо не защищать кабели от всевозможных повреждений.

При проведении прокладки кабеля до 1 кВ, мероприятия по их защите производятся только в местах с высокой возможностью их выхода из строя, например, на участках, где часто проводятся раскопки. Асфальтовое покрытие к такого рода участкам не относится.

Для защиты кабеля до 20 кВ, смонтированного в траншее и  (кабели свыше 1 кВ под это правило не попадают) запитывающего электроприемники I категории, возможно использование сигнальных лент, которые монтируются на отдалении 0,25 м от кабеля, но только в том случае, если в траншее находится не более двух КЛ.

В случае, когда осуществляется параллельная прокладка кабелей в земле, между ними соблюдаются установленные правилами и нормативными документами расстояния.

Правила прокладки кабеля

  • Силовые кабели до 10 кВ – от десяти сантиметров. Прокладка силовых кабелей.
  • Силовые и контрольные кабели, смонтированные рядом – свыше 10 см. Прокладка силовых и контрольных кабелей.
  • Кабели 20-35 кВ – от двадцати пяти сантиметров. Прокладка кабелей 20-35 кВ.
  • Кабели до 25-30 кВ и находящиеся рядом другие кабели – свыше 25 см. Прокладка кабелей с соседствующими кабелями требует особого внимания.
  • Кабели, имеющими различных потребителей – как минимум 50 см.
  • Силовыми кабелями и кабели, используемые для монтажа линий связи связи – как минимум 50 см.
  • Между кабелями, наполненными маинеральным маслом, 110-220 кВ и иными кабелями – свыше 50 см. Линии, проложенные с помощью кабелей, наполненных маслом, которое находится под низким давлением, давлением разделяются поставленными на ребро плитами, изготовленными из железобетона. А рассчитатывается электромагнитное влияния, оказываемое на кабель связи.

Прокладка кабеля в грунте. Электромонтаж кабеля в грунте, представляющем опасность для сохранности кабеля, а также на участках с блуждающими токами повышенных значений, должна осуществляться с использованием катодной защиты, а также электродренажей или протекторов.  Стоит учитывать, что в подобного рода местах не рекомендуется использовать для прокладки кабели в оболочке из алюминия и с пластмассовой изоляцией.

Прокладка кабеля в земле. Какой кабель подходит для прокладки в земле

Все работы, проводимые при осуществлении электромонтажа кабеля в земле строго регламентируются ПУЭ и ПТЭЭП

Прокладка кабеля в земле в частном доме

Для осуществления электромонтажных работ на участке рационально выбирать бронированный кабель ВБШв, а также ВБШнг, для прокладки в земле, цена которого выше по сравнению с другими типами кабелей, однако преимуществ также больше – он защищен от повреждений извне, а также от атак грызунами. Дополнительно применять трубы в качестве защиты данного типа кабеля не обязательно.

Требования, предъявляемые к электромонтажу кабеля в земле:

  • Перед началом осуществления работ по электромонтажу кабеля выбирается подходящее место для прокладки КЛ. Прокладываемый кабель располагают на отдалении как минимум метра от деревьев, а также от стоянки личного автотранспорта. Если планируется прокладка не одной кабельной линии или если рядом находится КЛ, проложенная ранее, трасса рассчитывается таким образом, чтобы эти кабельные линии не пересеклись. Обязательно стоит учитывать тот факт, что КЛ и другие инженерные сети пересекаться не должны. В случае прохождения кабельной линии неподалеку от фундамента жилого дома, располагать траншею с кабелем нужно на расстоянии как минимум 0, 6 м. Электромонтаж кабеля под домом запрещен.
  • После определения места пролегания кабельной линии, роется траншея. Глубина траншеи для прокладки кабеля в земле не может быть меньше 80 см, в случае прохождения кабеля под стоянкой личного автотранспорта или проведения ее через дорогу, глубина траншеи увеличивается до 1, 25 м.
  • Траншею перед электромонтажом необходимо очистить от камней, а также мелкого мусора, способных вывести кабель из рабочего состояния.
  • На дно траншеи до начала монтажных работ засыпается десятисантиметровый слой песка.
  • Выбор кабеля для прокладки в земле зависит от мощности, которая потребляется на данном объекте.

Марки бронированного кабеля для прокладки в земле:

  • если мощность потребителя 11 кВт, то рекомендован кабель ВБШв 4х6;
  • если мощность потребителя 15 кВт, то – кабель ВБШв 4х10 используют для прокладки в земле;
  • если мощность потребителя 21 кВт, то – ВБШв 4х16.

Если необходим электромонтаж нескольких кабелей, то лучше выбрать марки:

  • если мощность потребителей в сумме 11 кВт, то – ВБШвнг (А) 4х6;
  • кабель ВБШвнг (А) 4х10 используют для прокладки под землей, если мощность потребителей в сумме 15 кВт;
  • если мощность потребителей в сумме 21 Квт, то – ВБШвнг (А) 4х16.

Если в местах кабельной линии встречаются места с увеличенной нагрузкой на грунт, то должна быть использована труба ПНД для прокладки кабеля в земле, заранее одетая на кабель и используемая для его защиты.

Особенности прокладки кабеля

  • Кабель при электромонтаже в траншее необходимо укладывать «змейкой», не натягивая. Рационально проводить укладку кабеля исключительно целыми длинами, а при расположении в одной траншее ряда кабелей, выдерживать между ними расстояние свыше 10 см.
  • После осуществления работ составляется план, на котором обязательно должно быть обозначение места, где был проложен кабель, а также повороты КЛ, расстояния до выхода линии из здания и места, где кабель выходит на землю.
  • По завершении всех работ производится засыпка кабеля «подушкой» из песка, слоем свыше 10 сантиметров.
  • Следующим этапом производится засыпка «подушки» песком или очищенной землей 15-ти сантиметров толщиной и последующее тщательное уплотнение слоя.
  • Важным этапом в проведении мероприятий при электромонтаже кабеля в земле становится монтаж сигнальной ленты, предупреждающей о наличии вблизи кабельной линии. Установка сигнальной ленты происходит так, чтобы ее середина располагалась над прокладываемым кабелем, а предупреждающая надпись находилась сверху.
  • После монтажа сигнальной ленты необходимо окончательно засыпать вырытую траншею. Стоит помнить о том, что грунт имеет свойство через некоторое время просаживаться, поэтому земли лучше насыпать с излишком.
  • Завершающим измеряется сопротивления кабеля, располагающегося в земле на целостность и отсутствие короткого замыкания. Также важно выполнить заземление кабеля.

Прокладка кабеля до 10 кВ в земле

Электромонтаж кабельных линий 6-10 кВ

Предлагаем оборудование и комплектующие для прокладки кабеля (кабельные лебедки, домкраты кабельные гидравлические, механические, ролики кабельные, трос-лидер для протяжки кабеля). Наша компания осуществляет работы по прокладке кабеля и электромонтажу кабельных линий как в черте города, так и за его пределами. Способов электромонтажа кабеля существует множество, но самым простым и надежным является прокладка кабеля в земле, поскольку кабели, находящиеся под землей, не подвергаются воздействию негативных факторов природы, таких как ливни, мороз, порывы ветра и т.п. КЛ, в отличии от ВЛ, меньше подвергаются электромагнитным воздействиям, которые могут возникать в различных цепях, ЛЭП, а  также в результате влияния атмосферного перенапряжения вследствие грозы.

Прокладка кабеля в земле гарантирует надежность передачи электроэнергии, бесперебойность подачи, долговечность кабельной линии, а также относительную простоту в обслуживании и ремонте. Минус может считаться то, что проложить кабельную линию оказывается более затратно, нежели линию, протянутую по воздуху.

Бронированный кабель считается универсальным для использования при электромонтаже в земле, он более долговечен и лучше противостоит различным внешним воздействиям. Если производится прокладка иного типа кабеля, то для того, чтобы его защитить, используют трубы, изготовленные из асбестоцемента или ПВХ. Однако прокладка бронированного кабеля в отдельных случаях не является гарантом того, что линия не повредится. Например, в случае перехода кабельной линией железной или автодорого, а также трамвайных путей и проезжих частей, других коммуникаций под землей, выполняется прокладка бронированного кабеля в земле в трубах, выходящих на метр за пределы участков пересечения, а также в случае введения кабеля в здание.

Кабели также подлежат дополнительной защите в случае их электромонтажа в каменистом грунте на глубине 50 см, в садах и на дачных участках, при электромонтаже в одной траншее от 10 и более различных кабелей, а также при электромонтаже в траншее на глубине менее метра силовых кабелей свыше 1 кВ. В перечисленных случаях необходимо закрыть кабель плитами из бетона или кирпичом красного цвета в один слой.

Прокладка кабеля в земле требует особого подхода

Этапы и особенности электромонтажа кабеля в земле

Прокладка силового кабеля под землей происходит в несколько шагов, происходящих в определенном порядке, который нельзя нарушать:

  1. определение участка для создания кабельной линии и его утверждение местной администрацией;
  2. разметка трассы будущей линии;
  3. рытье траншеи для прокладки кабеля;
  4. засыполнение траншеи из песком или очищенной землей;
  5. в случае необходимости, укладка труб для защиты кабеля;
  6. проверка готовности кабеля к электромонтажу;
  7. электромонтаж кабеля, при необходимости – прокладка кабеля в трубах с предварительной протяжкой кабеля;
  8. размещение соединительных муфт;
  9. присыпка кабеля песком или мелко просеянной землей, без примесей мусора;
  10. проведение работ по защите кабеля посредством укладки асбестоцементных плит или красного кирпича;
  11. протяжка сигнальной ленты, если это необходимо по условиям проекта;
  12. оформление акты на скрытые работы;
  13. тестирование кабельной линии на работоспособность и возможную утечку тока, в случае положительного результата, окончательная засыпка траншеи.

Выбор места прокладки кабеля (в земле, в траншее, прочее). Согласование прокладки кабеля

Подбор места для построения кабельной линии и его согласование с администрацией местах

Правильный выбор места нахождения будущей кабельной линии крайне важен, ведь именно от него зависит насколько будет долгим срок службы КЛ, ее бесперебойная работа и надежность при эксплуатации. При выборе трассы КЛ следует учитывать, что рационально выбирать для этих целей наиболее безопасный, короткий маршрут, с учетом того, чтобы обслуживать КЛ и осуществлять ремонтные работы было максимально удобно.

Не допускается начала работ на объекте без согласования действий с администрацией на местах, поскольку есть опасность повредить уже существующие сети и коммуникации. Все необходимые документы оформляются заказчиком и передаются подрядчику.

Подрядчик в свою очередь, на основании выданного разрешения на проведение земляных работ, оформляет ордер на выполнение работ по электромонтажу кабеля. В оформленном ордере указываются:

  • Ф.И.О. и должностное положение лица, ответственного за выполнение электромонтажа;
  • срок проведения работ, согласно представленному проекту;
  • перечень организаций, которые по завершении электромонтажа будут восстанавливать разрушенные асфальтовые покрытия, пересадку деревьев и кустарников, а также сроки исполнения этих работ;
  • перечень организаций, представители которых обязаны посетить объект до начала проведения на нем работ.

Документация и разрешения на прокладку кабеля

Вся документация, необходимая для проведения работ, ордер, а также копия письменного извещения всегда находятся на объекте.

Если электромонтаж кабеля происходит с пересечением иных кабельных линий, различных сооружений и дорог, необходимо письменно согласовывать свои действия с ответственными за состояние этих мест лицами. Все эти нюансы должны быть отражены  в проекте. За 3 дня до начала работ на таких участках, необходимо письменно уведомлять ответственных лиц о скором начале работ на объекте, а за день до начала электромонтажа приглашают на объект представителей организаций, чьи сооружения и коммуникации располагаются рядом с будущей КЛ и согласовать с ними трассу прокладки кабеля для того, чтобы исключить любые нештатные ситуации и аварии. До того как на место объекта прибудут вызванные лица, производить какие-либо работы запрещено.

Перед тем как начать работы по созданию траншеи, производится внимательный осмотр объекта на наличие в грунте опасных для кабеля примесей и мусора. Если обойти такие места невозможно, то кабель защищается трубами, которые дополнительно герметизируются. Перед проведением работ по засыпке кабеля. Траншею предварительно углубляют на 30-40 см и расширяют с двух сторон на 50-60 см.

Прокладка кабеля под землей, также как и в канализации для прокладки кабеля, в населенных пунктах рационально выполняется по улицам.

Прокладка кабеля в траншее, трубах, блоках, земле

Электромонтаж кабеля в земле в траншее в городах осуществляется под тротуарами, по дворам и местам, где находится минимальное количество иных сооружений и коммуникаций, расположенных под землей, и так, чтобы не мешать движению по улице во время осуществления работ, а также в период функционирования КЛ. При электромонтаже кабельной линии в местах размещения большого количества различных коммуникаций, необходимо дополнительно защитить кабель и проложить его в туннеле и коллекторе. Если при электромонтаже КЛ пересекает улицы с большим трафиком транспортных средств или современными покрытиями, то рационально осуществить прокладку кабеля в блоках или трубах.

Перед осуществлением работ в местах массового скопления различных коммуникаций, ответственный за работы на объекте под расписку инструктирует специалистов, которые будут производить работы, показывает им места расположения коммуникаций в живую и на чертежах, а также обозначает границы, в пределах которых запрещается использовать механизмы, предназначенные для рытья земли, а также в процессе своей работы производящие удары.

Необходимо произвести предварительную разведку для того, чтобы выяснить точное расположение всех подземных коммуникаций, которые будут пересекаться с кабельной линией или трубопроводом кабельной канализации. Для этого осуществляется рытье отверстий длиной не менее метра по пути следования кабельной линии, если другие коммуникации будут идти параллельно с будущей КЛ, то отверстия роются под углом девяносто градусов через каждые двадцать метров. Длина этих отверстий должна быть больше кабельной траншеи не меньше чем на 30 см с каждой стороны.

В случае, когда при создании стандартных шурфов коммуникации не обнаруживаются, следует заглублять отверстия на 20 см больше, чем глубина траншеи. Данные действия необходимо производить при наблюдении представителей организации, отвечающих за подземные коммуникации.

Все подземные сооружения, вскрываемые во время разведки и рытье траншей, защищаются специальными коробами, которые подвешиваются способом, указанным в проекте.

Если в процессе выполнения работ находятся сооружения и коммуникации, не нашедшие отражения в чертежах, то работы прекращаются до выяснения подробностей о назначении сооружений, а также их владельце.

Если электромонтаж кабеля выполняется параллельно иным кабелям, работающим на соседних линиях, или различным коммуникациям, находящимися неподалеку от зданий, соблюдаются следующие промежутки:

  • кабели до 10 кВ – длиннее 10 сантиметров;
  • параллельно размещенные кабели до 10 кВ – как минимум 10 см;
  • кабелей 35 кВ – как минимум 25 см;
  • кабели связи и кабели иных предприятий – свыше 50 см;
  • до лесных насаждений – свыше 3 м;
  • до стволов деревьев –как минимум 2 м;
  • до кустарников – свыше 75 см;
  • до основания зданий и сооружений — как минимум 60 см;
  • до систем водоснабжения, канализации, трубопровода, по которому совершает движение газ, находящийся под воздействием невысокого давления, дренажных сооружений – как минимум 1 м;
  • до газопровода, в котором газ находится под высоким давлением, и теплопровода – как минимум 2 м;
  • до железной дороги, по которой совершает движение электротранспорт–как минимум 10,76 м;
  • до трамвайных путей – свыше 2,76 м;
  • до края автодороги – не менее 1 м;
  • до бордюров – как минимум 1,6 м;
  • до провода ЛЭП 110 кВ, находящегося с краю – как минимум 10 м;
  • до опоры ЛЭП 1 кВ – как минимум 1 м.

Если условия на объекте не позволяют выдерживать эти расстояния, возможно их сокращение, но только после согласования работ и занесения изменений в проект, а также при наличии защиты кабеля – электромонтаж кабеля в трубах или блоках.

Прокладка кабеля при пересечении кабельных линий и коммуникаций

Если КЛ пересекает другие линии и инженерные коммуникации, то предписано соблюдать определенные расстояния:

  • до кабелей до 10 кВ – как минимум 25 см;
  • до систем снабжения водой, теплом и газом – как минимум 50 см;
  • до трамвайных и ж/д путей и автодороги – как минимум 60 см.

Если при электромонтаже кабеля случайно происходит повреждение сооружений, находящихся под землей, все производимые работы прекращаются и принимаются меры по защите рабочих на объекте. Ответственный на участке сообщает о случившемся руководителю, а также аварийной службе, которой принадлежит поврежденное сооружение.

В случае обнаружения в выкопанной траншее следов газа, необходимо срочно принять меры по эвакуации людей из опасной зоны, работы, соответственно, приостанавливаются и продолжаются только после устранения неполадок.

Повреждения при прокладке кабеля

Повреждения, которые происходят на местности при электромонтаже кабельной линии подлежат обязательному восстановлению.

Плодородные земли после произведенных работ восстанавливаются до первоначального состояния в соответствии с условиями, оговоренными в проекте.

Прокладка сигнальных кабелей

Электромонтаж сигнальных кабелей в земле допустим в одной траншее с силовыми кабелями до 500 В с отсутствием каких-либо ограничений.

Если при электромонтаже сигнальные кабели будут пересекаться с силовыми или различными сооружениями, находящимися в земле, то расстояние между ними должно быть как минимум 50 см. В случае, когда характеристики объекта не допускают соблюдение этих ограничений, то не запрещено сокращение расстояния до 30 сантиметров, но при условии создания еще одного варианта защиты сигнального кабеля в месте его перекрещивания с силовым с помощью протяжки кабеля в трубу. Если сигнальные кабели пересекаются, то между ними следует выдерживать расстояние, минимальное значение которого равно 10 см.

Конечная цена прокладки кабеля и полная стоимость работ может быть определена только опытными специалистами.

Мы выпускаем полную линейку оборудования, на котором можно совершить прокладку кабеля в земле, прокладку кабеля в заранее приготовленных траншеях, прокладку кабеля в трубах, прокладку силовых кабелей. При работе с нашим оборудованием, вы можете не волноваться за тем, сколько метров кабеля нужно проложить, т.к. кабельная кабестановая лебедка для протяжки кабеля имеет в своем запасе трос-лидер длиной до 1500 метров. Прокладка оптических кабелей может быть выполнена на специальных кабельных лебедках для волоконно-оптических кабелей ВОЛС серии ЛСИ.НМ. Также бывают случаи, когда необходимо прокладывать кабель в гофре.  Для прокладки кабелей в лотках мы разработали специальную серию кабельных роликов, которые могут быть надежно закреплены в кабельных лотках болтами. Для прокладки кабелей в помещении мы разработали серию кабельных роликов для закрытых зон. При наружной прокладке кабеля следует учитывать, что кабель запрещено прокладывать при отрицательных температурах, а мы же для этого случая придумали систему обогрева кабельных барабанов. Наши кабельные чулки для группы кабелей позволяют осуществлять групповую прокладку кабеля.

Смотрите также и другие наши материалы про прокладку кабеля, либо пользуйтесь поиском по сайту.

© 2019 — 2020, wpadmincheg963. Все права защищены.

Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

  • Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
  • Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
  • Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
  • Место проводки скрыто от взора, поэтому не портит внешний облик местности;
  • Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

  • Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
  • Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
  • Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
  • Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
  • От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
  • Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
  • Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
  • При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
  • При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
  • Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
  • После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

    • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
    • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
    • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

  • Обозначение места проведения электролинии;
  • Выбор подходящего для данного вида работ кабеля;
  • Обустройство траншеи под проводку;
  • Укладка кабеля в грунт;
  • Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
  • Проведение проверочных работ по функционированию линии;
  • Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

  • Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
  • При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
  • Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
  • Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
  • Существует вариант — дно траншеи выкладывается красным кирпичом;
  • Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
  • Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
  • Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
  • Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
  • Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

  • Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
  • Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
  • При температуре минус 7допустима укладка защищенного изоляцией проводника;
  • Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
  • Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

  • Для проводки применяется бронированный кабель;
  • В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
  • При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
  • Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
  • Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Подземный кабель

- Простая английская Википедия, бесплатная энциклопедия

Знак безопасности для обозначения подземного кабеля 20 кВ

Подземный кабель - это кабель, проложенный под землей. Они распределяют электроэнергию или телекоммуникации. Такие кабели являются альтернативой воздушным кабелям, которые находятся на высоте нескольких метров над землей. Воздушные кабели часто заменяют подземными. В центральных районах со многими высокими зданиями обычно мало или совсем нет кабелей над землей. Это делается в основном из эстетических соображений, потому что подземные кабели не видны. [1] Они также менее опасны для людей, потому что не мешают. Они дороже в установке, но служат дольше.

.

подземное использование кабеля, подземное использование кабеля Поставщики и производители на Alibaba.com

Полиэтиленовые трубки Материал: полиэтилен Температурный диапазон: Мин-50 & # 8451;, Макс80 & # 8451;, Кратковременный 100 & # 8451; Свойства: Маслостойкий, гибкий, низкая жесткость, глянцевая поверхность, не содержит галогенов, люминофора и кадмия. Область применения: Машиностроение, электрооборудование, электрические шкафы управления Артикул № IDXOD Stat.r Dyn. r PU B / G / Z ммX мм мм мм м / кольцо SS-PE AD10.0 6.5X10.0 13 35100 SS-PE AD13.0 10.0X13.0 20 45100 SS-PE AD15.8 12.0X15.8 35 55100 SS-PE AD18.5 14.3X18.5 40 65 50 SS-PE AD20.0 16.0X20.0 45 75 50 SS-PE AD21.2 17.0X21.2 45 75 50 SS-PE AD25.0 21.0X25.0 50 85 50 SS-PE AD28.5 23.0X28.5 55100 50 SS-PE AD30.0 25.0X30.0 55110 25 SS -PE AD34,5 29,0X34,5 65120 25 SS-PE AD42,5 36,0X42,5 90150 25 SS-PE AD54,5 48,0X54,5 100190 25 SS-PE AD67,2 56,3X67,2 130270 20 SS-PE AD80 66.5X80.0 170 310 20 SS-PE AD106 91.0X106.0 225 450 10 Области применения Гарантия качества Информация о сертификации Оборудование для испытаний Ультразвуковое оборудование для испытаний на растяжение кабелепровода IP X8 Испытательное оборудование Динамометрический ключ Оборудование для испытаний Торговые выставки Тип деятельности: Местоположение производителя : Чжэцзян, Китай (материк) Основные продукты: кабельный ввод & # 12289; гофрированная трубка & # 12289; вентиляционная пробка & # 12289; соединитель кабелепровода & # 12289; сапун. Общее количество сотрудников: 51-100 человек Год основания: 2002 Продукт: CE & # 12289; ROHS & # 12289; SGS для вентиляционной пробки: ISO9000: 2008 & # 12289; ISO14001: 2004

.

подземная прокладка кабеля, подземная прокладка кабеля Поставщики и производители на Alibaba.com

Название позиции: подземный силовой кабель 4-жильный 25мм 35мм 50мм 70мм 95мм 120мм силовой кабель. Они удобны в использовании, их можно укладывать без ограничения разной высоты. Между тем мы можем производить на основе клиентов ' требования и спецификации.

Когда я могу получить цену9 Обычно мы указываем цену в течение 6 часов после получения вашего запроса. Как получить образец для проверки качества? 9 После подтверждения цены вы можете запросить образцы для проверки качества.Вы можете использовать свою собственную экспресс-учетную запись или внести предоплату, если у вас нет учетной записи. (4).

2. Каково время выполнения заказа9 Время выполнения заказа составляет от 5 до 15 дней, в зависимости от вашего количества. 4. Можем ли мы сделать печать на кабельном ролике9 Конечно, мы можем сделать печать и печать этикеток на кабельном ролике в соответствии с вашими требованиями. Контактная информация Если вы заинтересованы в нашем кабельном ролике, пожалуйста, отправьте & quot; ОТПРАВИТЬ & quot; нам запрос.

.

Underground Cable Images, Stock Photos & Vectors

В настоящее время вы используете более старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentНовостиRoyaltySportsИнструментыShutterstock Editor.Векторные изображения Подземный кабель

, Стоковые векторные изображения Подземный кабель

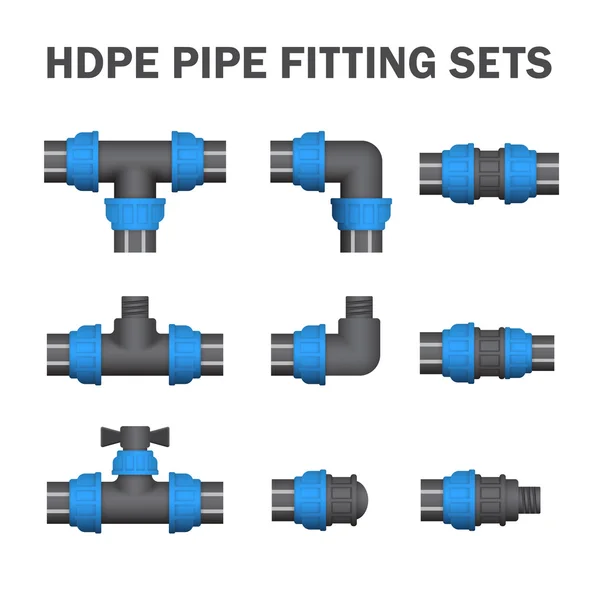

и Роялти-Фри Изображения Подземный кабель | Depositphotos® Абстрактный фон карты метро HDPE pipe connect Абстрактный фон карты метро Абстрактная схема навигации Оптический кабель, проложенный под землей. Векторная иллюстрация Пассажирский и общественный транспорт черные иконки Массовый скоростной городской транспорт Транспортные иконки Катушка электрического кабеля Красочная абстрактная карта метро Иллюстрация станции метро Абстрактная карта метро Строительные краны. Иконки тонкой линии транспорта Красочная абстрактная карта метро. Вектор Электрический общественный транспорт Карта метро Вектор трубопроводной арматуры Вектор трубопроводной арматуры Значок трамвая, нарисованный мелом. HDPE pipe connect Stock Illustration HDPE pipe connect Pipe fitting vector Royalty Free Stock Illustrations Вектор фитингов Pipe fitting vector Vector Graphics Вектор фитингов Subway map seamless Stock Vector Бесшовные карта метро Tram sign Royalty Free Stock Vectors Знак трамвая Metro Stock Illustration Метро Public transportation icons set Royalty Free Stock Illustrations Набор иконок общественного транспорта Vector transportation icons set Vector Graphics Набор векторных иконок транспорта Map pointer with tram icon Stock Vector Указатель карты со значком трамвая Pipe fitting vector Stock Illustration Вектор трубопроводной арматуры Subway map Royalty Free Stock Illustrations Карта метро Scene with pipes and cables, underground. Vector Graphics Сцена с трубами и кабелями , под землей.Public Transport Suspention Railway isometric icon vector illustration Stock Vector Остановка общественного транспорта Железная дорога изометрические значок векторные иллюстрации Public Transport Abstract Concept Vector Illustration Set Surface Underground Cable Royalty Free Stock Vectors Набор векторных иллюстраций абстрактной концепции общественного транспорта. Наземный, подземный и канатный транспорт, дорога и шоссе, троллейбус, автобусная остановка, станция метро, ​​абстрактная метафора пассажирского движения. Electric Car Charging Underground Garage Home Plugged Charger Station Battery Stock Illustration Зарядка электромобиля в подземном гараже дома подключена к зарядной станции. Стоянка для электромобилей с аккумулятором, подключенная к стенной коробке. Крупным планом вектор заряжается от розетки питания. Set Commercial Flat Colors Pack Autumn Cable Scissor Plug Object Royalty Free Stock Illustrations Набор из 9 коммерческих плоских цветов для осени, кабель, ножницы, вилка, объект Редактируемые элементы векторного дизайна Universal Flat Color Filled Lines Set Web Mobile Applications Control Vector Graphics Набор из 16 универсальных плоских цветных линий для веб- и мобильных приложений, управление, знание, ноутбук, полушарие, мозг Редактируемые элементы творческого векторного дизайна Public Transport Vector Line Icons Set Stock Vector Набор иконок векторной линии общественного транспорта Electric Car Charging Underground Basement Garage Store Charger Station Battery Royalty Free Stock Vectors Зарядка электромобилей в подземном подвальном гараже на зарядной станции.Аккумуляторный автомобиль, стоящий на стоянке, подключен к стенной коробке. Векторная иллюстрация. Молодая семья делает покупки во время зарядки. Pack Modern Flat Colors Signs Symbols Web Print Media Check Royalty Free Stock Illustrations Пакет из 16 современных плоских цветных знаков и символов для веб-печати СМИ, такие как проверка, статистика, доска, программирование, дизайн Редактируемый пакет креативных векторных элементов дизайна Public transport abstract concept vector illustrations. Vector Graphics Векторные иллюстрации абстрактной концепции общественного транспорта. Public Transport Suspention Railway Glyph Icon Sign Suspention Railway Train Stock Vector Остановка общественного транспорта Железнодорожный глиф значок Знак. Пиктограмма городского пассажирского транспорта поездов подвеса. Городской транспортный проезд Контурная монохромная иллюстрация Public Transport Ferry Vector Sign Icon Sea Ship Boat Ferry Royalty Free Stock Vectors Значок знак вектор паром общественного транспорта.Морской паром шлюпки, пиктограмма городского пассажирского транспорта. Городской транспортный проезд Контурная монохромная иллюстрация Set Vector Flat Colors Grid Chart Hdmi Play Extension Underground Stock Illustration Набор из 9 векторных плоских цветов на сетке для диаграммы, hdmi, игры, расширения, подземных редактируемых векторных элементов дизайна Rail Cable Transports Cartoon Icon Design Template Various Models Modern Royalty Free Stock Illustrations Шаблон дизайна мультяшных значков железнодорожных и кабельных транспортов с различными моделями. современные векторные иллюстрации, изолированных на синем фоне Public Transport Vector Isometric Set Vector Graphics Изометрические вектор общественного транспорта Набор Set Modern Icons Symbols Signs Notebook Noise Protractor Horn Accessories Stock Vector Набор из 9 современных символов пользовательского интерфейса Иконки Знаки для ноутбука, шум, транспортир, рог, аксессуары Редактируемые векторные элементы дизайна Need Transport Related Pack Don Anywhere Here What You Actually Royalty Free Stock Vectors Нужен транспортный пакет? Никуда не ходи, вот что тебе действительно нужно.Изображаем стаю транспортных векторов в изометрическом стиле. Редактируемое качество этого набора уникально и достойно. Добавьте ценность своему проекту и возьмите его прямо сейчас! Black Tram Railway Icon Isolated Yellow Background Public Transportation Symbol Stock Illustration Черный значок трамвая и железной дороги на желтом фоне. Символ общественного транспорта. Вектор. Vector suspension bridge flat color line icon. Vector Graphics Вектор значок плоской цветной линии подвесного моста. Long distance passenger vehicles vector concept metaphors. Stock Vector Метафоры концепции вектора пассажирских транспортных средств дальнего следования. Solid Glyph Pack Universal Symbols Fruit Shopping Wifi Grocery Spa Royalty Free Stock Vectors Solid Glyph Pack из 16 универсальных символов фруктов, магазинов, Wi-Fi, продуктовых магазинов, спа-салонов. Редактируемые векторные элементы дизайна. Solid Glyph Concept Websites Mobile Apps Jack Sweets Info Food Stock Illustration. 16 Solid Glyph. Концепция для веб-сайтов. Мобильные устройства и приложения. Jack, сладости, информация, еда, печенье. Редактируемые векторные элементы дизайна. Public Transport Metro Vector Sign Icon Underground Metro Train Urban Royalty Free Stock Illustrations Public Transport Metro Vector. Знак значок.Пиктограмма городского пассажирского транспорта поезда метро. Городской транспортный проезд Контурная монохромная иллюстрация Public Transport Train Vector Sign Icon Long Distance Fast Moving Vector Graphics Значок вектора поезда общественного транспорта. Пиктограмма городского пассажирского транспорта дальнего скоростного поезда. Городской транспортный проезд Контурная монохромная иллюстрация Public Transport Vector Icons Set Isometric Trolleybus Bus Tramway Train Stock Vector Набор векторных иконок общественного транспорта. Изометрические троллейбус и автобус, трамвай и поезд, канатная дорога и монорельсовая транспортная пиктограмма. Автомобиль и такси, самолет и корабль иллюстрации Public Transport Bicycle Vector Icon Healthy Ecology Care Bicycle Urban Royalty Free Stock Vectors Значок вектора велосипедов общественного транспорта.Здоровый велосипед заботы экологии, пиктограмма городского пассажирского транспорта. Городской транспортный проезд Контурная монохромная иллюстрация Municipal Electric Tram vector flat isolated Stock Illustration Городской электрический трамвай вектор плоский изолированный Vector illustration of railway icon colored line. Beautiful infrastructure element also can be used as railroad icon element. Royalty Free Stock Illustrations Векторная иллюстрация железной дороги значок цветной линии. Красивый элемент инфраструктуры также можно использовать как элемент значка железной дороги. Tram Icon Set Colorful Square Glossy Vector Illustrations Options Web Stock Vector Набор иконок трамвая, красочные квадратные глянцевые векторные иллюстрации в 6 вариантах для веб-дизайна и мобильных приложений Funicular, ski cable lift flat color line icon. Royalty Free Stock Vectors Фуникулер, значок плоской цветной линии горнолыжного подъемника. Tram icon set, flat design vector illustration in 6 options for webdesign and mobile applications in eps 10 Stock Illustration Трамвайный набор иконок, плоский дизайн векторные иллюстрации в 6 вариантах для веб-дизайна и мобильных приложений в eps 10 Vector illustration of railway icon colored line. Beautiful public element also can be used as railroad icon element. Royalty Free Stock Illustrations Векторная иллюстрация железной дороги, окрашенная в цвет линии.Красивый публичный элемент также можно использовать как элемент значка железной дороги. Long distance passenger vehicles vector concept metaphors. Vector Graphics Метафоры понятия вектора пассажирских транспортных средств дальнего следования. Tramway icon vector from portugal collection. Thin line tramway outline icon vector illustration. Linear symbol for use on web and mobile apps, logo, print media Stock Vector Трамвайный вектор из коллекции Португалии. Тонкая линия трамвая наброски значок векторные иллюстрации. Линейный символ для использования в веб-приложениях и мобильных приложениях, логотип, печатные СМИ Electric Bicycle Charging Point Sign Blue Background Drawing Illustration Royalty Free Stock Vectors Знак точки зарядки электрического велосипеда на синем фоне, рисунок иллюстрацией Public Transport Suspention Railway Vector Icon Stock Illustration Значок вектора остановки общественного транспорта, железной дороги Map metro vector icon.Black vector icon isolated on white background map metro . Royalty Free Stock Illustrations Значок вектора карты метро. Значок вектора черного цвета на белом фоне Карта метро.Public Transport Minimal Infographic Banner Vector Vector Graphics Общественный транспорт Минимальный инфографический баннер вектор Tram silver metallic chrome border round web icon, vector illustration for webdesign and mobile applications isolated on white background Royalty Free Stock Vectors Трамвай серебристый металлический хромированный бордюр вокруг веб-иконки, векторные иллюстрации для веб-дизайна и мобильных приложений на белом фоне Public Transport Bicycle Vector Thin Line Icon Stock Illustration Общественный транспорт Велосипед Векторный icon Тонкая линия Collection Public Transport Vector Onboarding Royalty Free Stock Illustrations Коллекция Общественный транспорт векторной посадки Collection Public Transport Vector Onboarding Vector Graphics Коллекция Общественный транспорт векторной посадки Funicular, ski cable lift line icon. Stock Vector Фуникулер , значок линии канатный подъемник. Vector illustration of railway icon colored line. Beautiful infrastructure element also can be used as railroad icon element. Royalty Free Stock Vectors Векторная иллюстрация железной дороги значок цветной линии. Красивый элемент инфраструктуры также можно использовать как элемент значка железной дороги.Tram flat design blue web icon, easy to edit vector illustration for webdesign and mobile applications Stock Illustration Трамвай плоский дизайн синий веб-значок, легко редактировать векторные иллюстрации для веб-дизайна и мобильных приложений Dynamite firecracker on white background in flat Royalty Free Stock Illustrations Динамитный фейерверк на белом фоне в квартире.

Смотрите также

Сделать заказ

Пожалуйста, введите Ваше имя
Пожалуйста, введите Ваш номер телефона
Пожалуйста, введите Ваше сообщение
