Чертеж марш лестничный


Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Вернуться к оглавлению

Содержание материала

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

  1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
  2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

    Пример чертежа поворотной лестницы с площадкой

  3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
  4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
  5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

  1. Больцовое. От немецкого «болты». Так выглядит больцовая лестница

    Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

  2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
  3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
  4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

  1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
  2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
  3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

    Схема и чертеж лестницы с размерами по высоте и ширине

  4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этажВернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

  • Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
  • Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
  • Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам. Пример готового чертежа лестницы

    Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;

  • Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
  • Обращение к профессионалам. Такой способ считается самым дешевым. Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.

Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.

Вернуться к оглавлению

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

  1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
  2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
  3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

    Расчет габаритов ступеней лестницы

  4. Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
  5. Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Вернуться к оглавлению

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

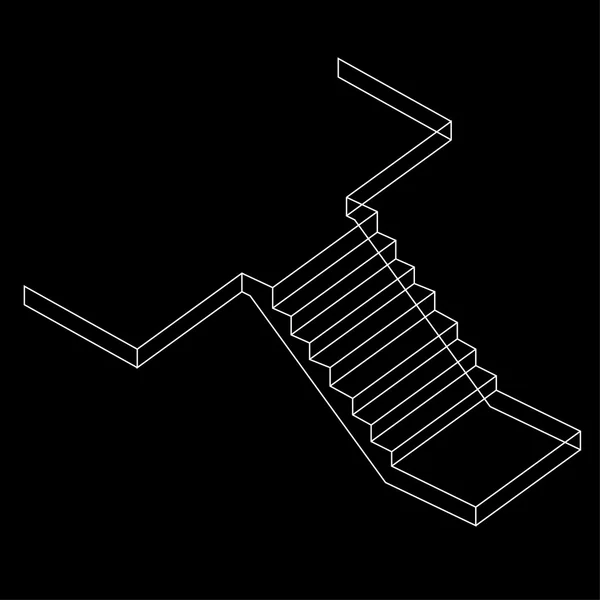

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.


Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

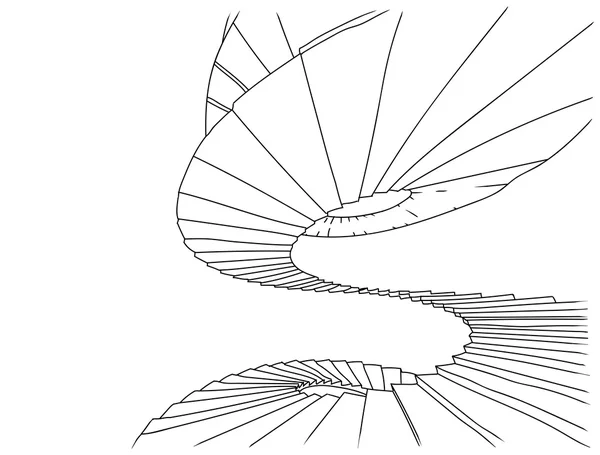

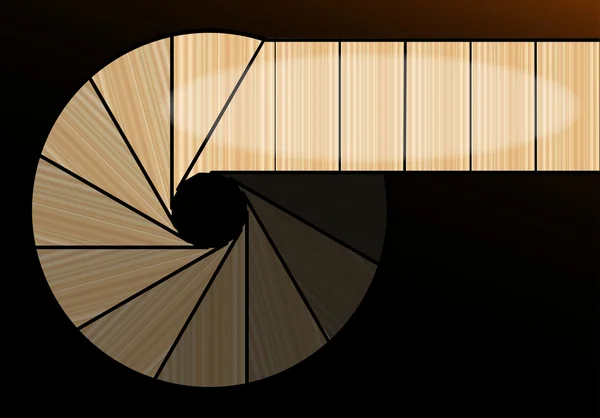

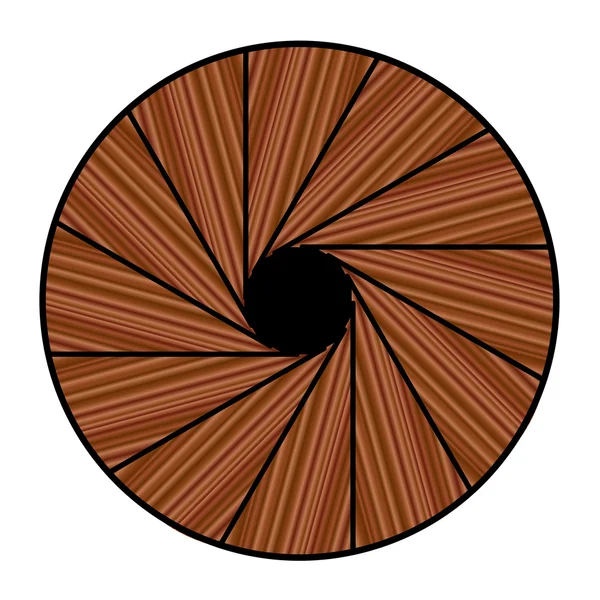

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

  • Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
  • Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
  • В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
  • Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
  • Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
  • Окружность с радиусом R1 делим на 15 равных частей;
  • Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
  • Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
  • Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

изображения и обозначение лестничной конструкции на схеме (фото и видео)

Как обозначается лестница на чертеже? Как начертить лестницу в автокаде, каким должен быть ее уклон и размер ступени? Как правильно называются элементы конструкции лестничного марша? Ответы на эти и некоторые другие вопросы мы постараемся найти в статье.

Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

  • Расположение всех помещений этажа с указанием их размеров.
  • Расположение лестничных клеток и маршей.
  • Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
  • Конструкция здания (включая расположение опор и пролетов перекрытий).
  • Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

  • Главный фасад находится внизу плана.
План этажа коттеджа. Фасад находится внизу.
  • Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
  • На плане указывается направление открывания дверей.
  • Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

  • Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
  • Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
  • Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
  • У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
  • Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.
Готовые лестницы – особенности современных конструкций
  • Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
  • Чердачные и подвальные лестницы отличаются от прочих довольно условно:  для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
  • Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

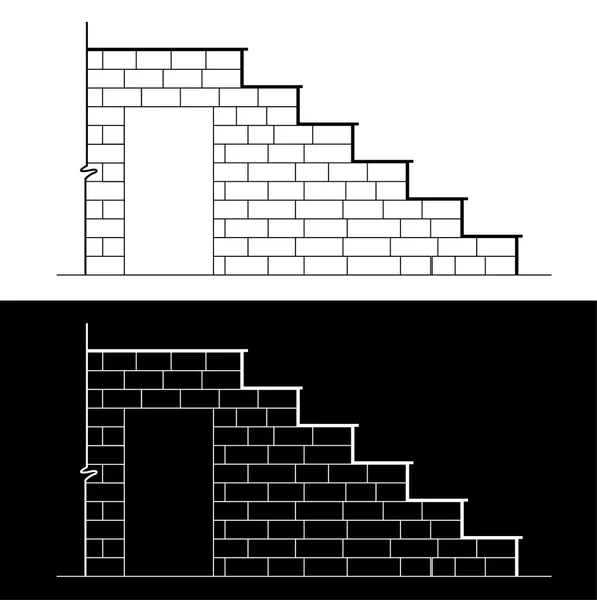

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение — стационарные пожарные лестницы. Они изготавливаются только из стали.

Чердачные лестницы – какими они бывают

Элементы

  • Уже упомянутый нами марш — всего лишь прямой участок лестницы.
  • Проступь — горизонтальная поверхность ступени.
  • Подступенок — вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

  • Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
  • Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
  • Лестничная площадка — горизонтальный участок между двумя маршами.
  • Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
  • Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
  • Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Обозначения на чертежах

Как правильно выполняется обозначение лестниц на чертежах?

Форма

Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане — на горизонтальную; в случае вертикального сечения — соответственно, на вертикальную.

Обычно план не дает полного представления о количестве маршей и вертикальных размерах лестницы, поэтому чертеж лестничной клетки и маршей выполняется как минимум в плане и одном сечении.

Ступеньки для лестницы – форма, материал, особенности конструкции

Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх — стрелкой.

На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.

Материалы

Обязательно ли должны, скажем, чертежи бетонных лестниц включать словесное или буквенное обозначение материала, из которого изготовлены?

Вовсе нет. В ГОСТ 5401-50 содержится инструкция по использованию графических обозначений разных материалов при строительстве.

Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.

Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.

  • Дерево в поперечном торцевом разрезе штрихуют круговыми и радиальными линиями, имитируя годовые кольца и радиальные трещины. На продольном разрезе изображаются продольные линии — имитация текстуры. Если материал деревянной лестницы не попадает в линию разреза, его не заштриховывают.
  • Бетон изображается сочетанием точек и кружков неправильной формы. Если бетонная лестница армирована (собственно, иначе самонесущие конструкции из бетона и не делаются), кружки сочетаются с диагональной штриховкой.
  • Стальные и вообще металлические конструктивные элементы штрихуются частыми диагональными линиями. На мелкомасштабных чертежах или при толщине элемента меньше 2 мм они отмечаются сплошной заливкой.
Обозначения некоторых строительных материалов, не вошедших в наш список.

Общие принципы и размеры

Цена проекта обычно составляет от 1 до 5 процентов строительства. В случае, если речь идет об изготовлении лестницы,  ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.

Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.

Уклон

  • Наиболее удобным считается уклон 1:2, или 30 градусов к горизонту. Диапазон комфорта — от 25 до 40 градусов; максимальный допустимый уклон для межэтажной лестницы — 45 градусов (1:1).

Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.

  • При уклоне меньше 23 градусов возможно сооружение пандуса — прямой или криволинейной наклонной площадки.
  • Угол к горизонту больше 45-50 градусов означает, что по лестнице придется спускаться спиной вперед. Человеку, спускающемуся по такой лестнице, будет мешать длина его собственных голеней.
На фото достаточно крутая лестница

Основные моменты

  • Марш содержит не менее трех и не более восемнадцати ступеней. Ограничение связано с безопасностью: чем длиннее лестница, тем больше вероятность получить тяжелые травмы при падении с нее.
  • Все ступени в пределах прямого марша должны быть строго одинаковыми. Требование имеет отношение опять-таки к безопасности, но уже пожарной: спускаться в задымленном помещении придется по памяти, ставя ноги буквально на ощупь.
  • Чертежи лестничной клетки выполняются с учетом еще одного требования безопасности: длина и ширина площадки, разделяющей лежащие на одной прямой марши, не должны быть меньше ширины лестницы. С шириной площадки все понятно: иначе она станет узким местом; но зачем регламентировать длину?

Для того, чтобы потерявший равновесие  человек имел возможность остановиться.

  • Если речь идет о наружной лестнице, то ведущую  на нее дверь лучше сделать открывающейся вовнутрь. Там, где это невозможно, площадка делается заведомо шире дверного полотна.

Размеры

Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?

Ширина лестницы связана с ее функциональностью. Если она рассчитана на одного человека, разумный минимум — 90 сантиметров. Собственно, согласно СНиП 31-02 хотя бы одна межэтажная лестница в частном доме должна иметь ширину не меньше этой.

Оптимальная ширина лестницы определяется ее назначением.

Однако: для многоквартирных домов минимум — 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.

Минимальная высота ограждения для частного дома — 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.

Размеры ступени должны соответствовать нескольким требованиям:

  • Ширина проступи — от 260 до 355 миллиметров. На ней должна целиком помещаться ступня высокого человека: иначе подъем по лестнице будет сопровождаться постоянным напряжением икроножных мышц.
  • Высота ступени — от 125 до 200 миллиметров. При этом соотношение ширины и высоты должно, напомним, обеспечивать уклон марша в комфортном диапазоне. Идеальна с точки зрения удобства ступень шириной 300 и высотой 150 мм.
Пути на чердаки и в подвалы и в этом случае стоят особняком. Как видите, этот чертеж чердачной лестницы указывает ширину проступи всего в 199 мм при высоте ступени 230.
  • Сумма ширины проступи и удвоенной высоты ступени должна быть равна среднему шагу (обычно 60 — 64 сантиметра).

Для винтовой,  спиральной лестницы и для забежных ступеней существует оптимальный радиус поворота. Он равен сумме удвоенной ширины проступи и ширины лестницы. При этом проступь измеряется не по краю, а по средней линии.

Так, при ширине лестницы в 100 см и ширине проступи на средней линии в 20 см (именно такой минимум предписывается СНиП) радиус поворота не должен быть меньше 100+(20х2)=140 см.

Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.

Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.

Вывод

Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном видео в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц).

Успехов в строительстве!

Чертежи лестниц | AllDrawings

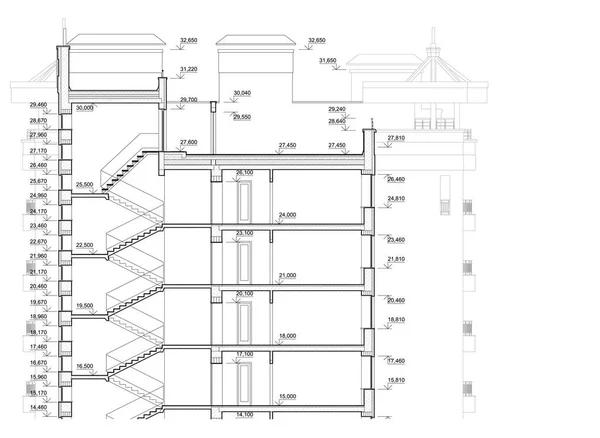

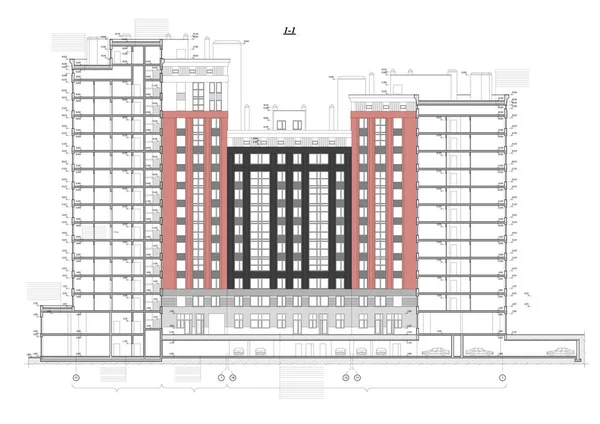

Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.

По назначению их подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара. Пожарные лестницы служат для наружного доступа на этажи, крышу и чердак.

По материалу лестницы подразделяют на железобетонные, деревянные и стальные. По способу изготовления различают сборные и монолитные железобетонные. В настоящее время, в основном, распространены сборные лестницы.

Каждая лестница состоит из маршей и площадок. Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями, или на тетиву, к которой они примыкают. В состав маршей входят ограждения — перила. Высота ограждения 90—95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок— площадочные балки.

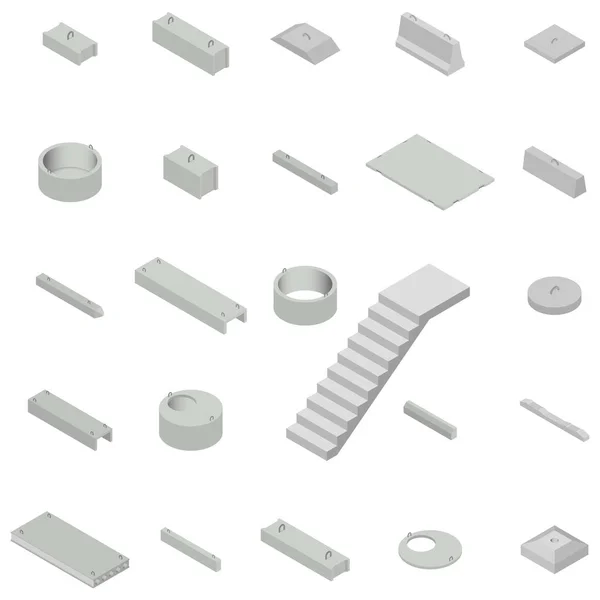

В современных зданиях лестницы монтируют, в основном, из крупноразмерных цельных лестничных маршей и площадок. Эти элементы изготавливают из железобетона (рис. 10.10.1).

Марки крупноразмерных лестничных маршей состоят из букв и цифр: буквы обозначают наименование изделия: ЛМ — лестничный марш; ЛП — лестничная площадка. Первые две цифры марки лестничного марша обозначают высоту этажа в дециметрах, вторые — половину ширины лестничной клетки в дециметрах (в свету). Например, ЛМ 30—11 — это марш для здания высотой этажа 3000 мм и шириной лестничной клетки 2200 мм.

Первые две цифры марки лестничной площадки обозначают ширину лестничной клетки в свету в дециметрах, вторые две цифры — ширину лестничной площадки в дециметрах. Так, марка ЛП 22—15 обозначает лестничную площадку, установленную в лестничной клетке шириной 2200 мм. Ширина площадки этой марки 1500 мм. Сборные железобетонные лестницы из мелкоразмерных элементов монтируют из отдельных косоуров, ступеней, площадочных балок и плит. В зависимости от числа маршей, находящихся в пределах высоты одного этажа, лестницы делят на одно-, двух- (см. рис. 10.10.7) и трехмаршевые (рис. 10.10.2).

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90—240 см, для вспомогательных лестниц— не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1:2, 1:1,75; 1:1,5 и т.д. В марше допускается не менее 3 и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т.е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Нижняя и верхняя фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания. Все остальные ступени марша одинаковы. Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм. Таким образом, b + 2h = 600,

Высота подступенка находится в пределах 135—180 мм (чаще всего 150 мм). Ширина проступи 250— 300 мм. Для основных лестниц для увязки с ЕМС (единая модульная система) ширину проступи принимают 300 мм, тогда 300 + 2x150 = 600 (рис. 10.10.3).

Лестничные площадки, устраиваемые на уровне каждого этажа, называют этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм, в зданиях с лифтами площадки должны быть шириной не менее 1600 мм, а в больницах — не менее 1900 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы.

Предварительно выполняют расчет, а затем графическое построение (рис. 10.10.4).

Предположим, что высота этажа Н = 3000 мм, ширина марша L = 1050 мм, уклон лестницы 1:2. Для этого уклона выбирают ступень 150x300 мм. Ширина лестничной клетки В равна суммарной ширине обоих маршей плюс промежуток между ними. Промежуток, который необходим для пропуска пожарного шланга, должен быть не менее 100 мм. Для данного расчета принимаем промежуток 100 мм.

B=2L+ 100 = 2x1050 + 100 = 2200 мм.

Высота одного марша будет Н:2= 3000:2= 1500. Число подступенков в одном марше n — 1500:150= 10.

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на уровне площадки. Поэтому при вычерчивании лестницы в плане нужно подсчитать число ступеней не по промежуткам между линиями, а по самим линиям, обозначающим границу ступеней (см. рис. 10.10.4).

Длина горизонтальной проекции марша (его заложение):

d= 300( n-1)= 300(10-1) = 300x9 = 2700 мм.

Принимая ширину промежуточной площадки С1 = 1650 мм, а ширину этажной С2= 1300 мм, определяем полную минимальную длину лестничной клетки

L = d+ C1 + С2 = 2700 + 1650 + 1300 = 5650 мм.

Графическую разбивку лестницы выполняют в такой последовательности: высоту этажа делят на число частей, равное числу подступенков в этаже; через полученные точки проводят горизонтальные прямые линии. Затем горизонтальную проекцию (заложение марша) делят на число проступей без одной; через полученные точки проводят вертикальные прямые. По полученной сетке вычерчивают профиль лестницы.

Контуры стен лестничной клетки обводят линиями толщиной, принятой для плана этажей, контуры ступеней площадки и т.д.— линиями толщиной S/2. На чертежах лестничные клетки изображают в плане (в масштабе 1:100) и разрезе (в масштабе 1:50 или 1:100).

Ступени лестницы можно построить и другим способом. После вычерчивания стен лестничной клетки горизонтальными линиями отмечаем этажные лестничные площадки шириной 1650 мм и промежуточные шириной 1300 мм. Приняв, как было условлено при расчете, ширину ступени, т.е. проступь, равную 300 мм, откладываем от края линии площадки внутрь лестничной клетки (рис. 10.10.5, а—г) девять раз по 300 мм и через эти точки проводим вертикальные линии построения. Чтобы получить точки 1, 3, 5, отложим от края площадки ширину ступени, т.е. 300 мм. Точки 2, 4 и 6 берем на краю линии, обозначающей площадку. Соединим тонкой наклонной линией точки 1 и 2, 3 и 4, 5 и 6. Они пересекают вертикальные линии разбивки в точках, через которые проводим горизонтальные линии — проступи и вертикальные — подступенки.

На рис. 10.10.6 приведен чертеж лестничной клетки с поэтажными планами. Положение секущей плоскости может быть указано как на отдельном чертеже (см. рис. 10.10.5), так и на чертеже разреза всего здания.

Рабочие чертежи лестницы представляют собой планы лестничной клетки различных этажей (рис, 10.10.7).

На рабочих чертежах лестниц указывают марку лестничных площадок, лестничных маршей, марки координационных осей стен лестничной клетки и т.п. Кроме того, чертеж сопровождают необходимыми поясняющими надписями и условными обозначениями.

На чертеже лестничной клетки наносят все необходимые размеры, неуказанные на планах и разрезах, а также размеры между координационными осями. На лестничных маршах показывают контур ограждения.

Иногда в зданиях из сборных элементов монтажные схемы установки и ограждения выполняют отдельно. Чертеж крупноблочной лестницы из сборных маршей и площадок дан на рис. 10.10.8.

Чертеж лестницы - расчет, порядок составления, размеры и изготовление

Для того чтобы иметь возможность грамотно создать чертёж лестницы, мастеру необходимо обладать некоторыми навыками в данной сфере. Этот процесс включает в себя несколько этапов. Основные из них – это разработка чертежей, работы, касающиеся установки конструкции на месте, и изготовление узлов и деталей. Если на одном из них будут допущены даже самые незначительные погрешности, в дальнейшем это может отразиться на всей конструкции в целом.

Перед тем как начинать чертить лестницу, необходимо точно определиться с её внешним видом. Для этого лучше как можно точнее вычислить размеры и особенности выбранной модели сооружения. Именно на этих этапах новички допускают больше всего проблем, поэтому не стоит забывать о консультациях у специалистов.

Терминология

Перед тем как разрабатывать план лестницы, необходимо в полной мере ознакомиться с названиями различных моделей, а также составляющих элементов выбранной конструкции. Например, маршевые сооружения на чертежах всегда помечаются с помощью прямых линий. Винтовые лестницы всегда чертятся с учетом опорной стойки, которая расположена по центру конструкции.

В данной статье вы узнаете, как сделать чертёж лестницы

Если необходимо создать чертеж спиральной лестницы, здесь придется учесть некоторые чёткие отличия от винтовой конструкции. В такой ситуации габариты всегда описывают окружностью, внутренняя опора которой располагается не в геометрическом центре сооружения, а на определенном отдалении от него.

Чертежи лестниц с поворотом имеют четкие отличия от остальных в виде наличия 2 маршевых участков. Между ними располагаются забежные ступеньки или участки с промежутками. Если лестница сборная, чертёж обязательно должен включать в себя несколько одинаковых конструктивных частей.

При создании чертежа больцевой конструкции необходимо учитывать, что несущими частями сооружения являются остальные элементы, связывающие ступени между собой. Именно они и называются больцами.

Чертежи готовой пожарной лестницы всегда отличаются от стандартных конструкций тем, что здесь предусмотрены совсем другие размеры и углы наклона. Иногда их обозначают, как вертикальные, для того, чтобы мастер смог определиться с тем, как правильно в будущем будет происходить установка данного сооружения.

В данном видео вы подробнее узнаете о чертеже лестницы:

Помимо отличий при создании чертежа, стоит учитывать, что эти конструкции могут отличаться по используемому материалу. Им может быть:

  • дерево;
  • стекло;
  • железобетон;
  • металл;
  • некоторые разновидности пластмассы;
  • искусственный или натуральный камень;
  • керамические изделия.

Элементы конструкций

Перед тем как начинать изображать лестницу в разрезе, желательно определиться с составляющими элементами. В первую очередь сюда относится следующее:

  1. Лестничный марш. Им называется прямой участок, находящийся на определенных участках сооружения.
  2. Проступь или ступень. Это горизонтальная поверхность ступеньки.
  3. Подступенок. Другими словами, это вертикальная часть сооружения, подпирающая проступи.
  4. Лестничный косоур. Это опорный элемент, сверху над которым размещены ступеньки. Зачастую в любой из конструкции их не более 2, но некоторые сооружения предполагают наличие только одного элемента.
  5. Тетива для лестницы. Это балка, в которую врезается ступенька, но при этом не опирается на неё.
  6. Промежуточная площадка. Это обыкновенный горизонтальный участок.
  7. Забежные ступеньки. Каждая из них – это альтернативный элемент площадки, предусмотренный между маршами. На чертежах они имеют трапециевидную форму.
  8. Просвет. Это место обозначается как расстояние от одной ступеньки до элементов, которые располагаются над головой.
  9. Средняя линия. Ею называют виртуальную линию, вдоль которой люди поднимаются или спускаются по лестнице. Если речь идет о винтовой модели, в этом случае линия будет немного смещаться к более широким торцам ступенек.

Расчет лестницы

В процессе составления проекта и создании лестницы в разрезе необходимо учесть определённые условия, а также требования. Мастер должен понимать, под какой тип движения следует рассчитать основную конструкцию. Также в первую очередь необходимо разобраться с тем, с какими нагрузками придется столкнуться в процессе эксплуатации. Разновидности лестниц, рассчитанные только для людей или перемещения груза, будут абсолютно разными.

Также специалистам стоит учитывать параметры, определяющие разницу между уровнями или этажами, форму и площадь помещения, где будет находиться сооружение. После того как тип лестницы окончательно определён, нужно обозначить её параметры. Имеется в виду следующее:

  • высота подъёма;
  • площадь лестничной конструкции;
  • уклон;
  • количество ступеней и маршей;
  • ширина каждой ступени и проступи.
Необходимо рассчитать несколько факторов

Мастер должен понимать, что между каждым из элементов предусмотрено определенное соотношение, именно поэтому параметры лестничных конструкций не определяются по собственному желанию. Если говорить о площади прямых лестниц, здесь просматривается зависимость от высоты уклона и подъема, а эти характеристики, в свою очередь, будут определять расчёты касательно уклона.

Когда происходит разработка лестничного проекта, некоторые характеристики конструкции всегда задаются мастером, а остальные – определяются с помощью вычислений. Например, если человек знает и обозначил площадь лестницы на бумаге, с помощью этого можно рассчитать уклон, а также определить необходимые ступени и их количество.

Когда производятся расчёты, касательно элементов лестницы, здесь большое значение имеют показатели ширины лестничного марша. В данном случае необходимо учесть, что для комфортного прохода по конструкции одного человека достаточно примерно 600-700 мм.

Обратите внимание! Если сооружение предусматривает в будущем наличие встречного движения или потребность в переносе каких-либо громоздких предметов, в таком случае ширина конструкции не должна быть меньше чем 850-1000 мм. Но при этом лестницу желательно соорудить максимально простой по конфигурации и расположить вдоль одной из стен в помещении.


Перед переходом непосредственно к созданию проекта стоит точно определиться с размерами лестничных элементов. Для этого обозначается место сооружения на бумаге, а также габариты конструкции, схемы ступеней и высота каждого этажа.

Изображения и обозначения

На момент разработки проекта дома с лестничной конструкцией марш условно обозначают так же, как и в стандартных ситуациях, рисунки которых можно найти повсюду. При этом мастер должен понимать, что кружочками отмечают нижнюю часть изделия, а стрелками – верхние участки.

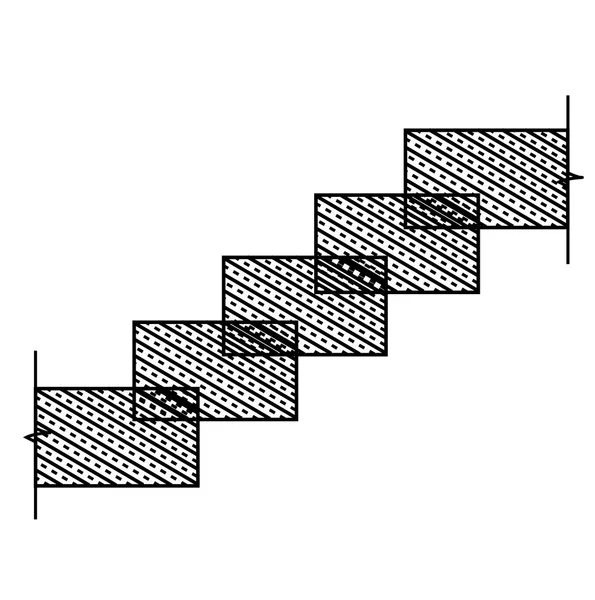

Помимо форм, на чертежах стоит условно обозначить и основной материал, из которого изготавливали лестничную конструкцию. Имеется в виду следующее:

  1. Если речь идет о железобетонных лестницах, на чертежах в сечении они изображаются кружочками неправильной формы, расположенных между диагональными штриховками.
  2. Говоря о деревянных сооружениях, в поперечных разрезах чертежи штрихуются круговыми или радиальными линиями, имитирующими годовые кольца дерева. В продольных разрезах необходимо нарисовать соответствующие линии, обозначающие текстуру. Если материал не попадает в линию разреза, его не стоит штриховать.
  3. Металлические детали конструкции в разрезах стоит штриховать диагональными линиями под углом не менее 45 градусов. Если лестница, вместе со своим чертежом, отличается очень мелким масштабом, а толщина каждого элемента меньше 2 мм, их обозначают со сплошной заливкой.

Технология построения чертежа лестницы

В первую очередь чертёж схемы лестницы включает в себя обозначение конструкции относительно дома. Если речь идёт об обыкновенной конфигурации (двухместной или одноместной), чертежи разрабатываются в следующей последовательности:

  • сверху на проекции обозначается план помещения;
  • далее нужно указать применяемый вид конструкции и конкретное размещение. Если присутствует площадка, её стоит также обязательно обозначить;
  • теперь необходимо указать конец и начало лестницы или же направление, в котором будет двигаться человек на следующий этаж с нижнего;
  • ограждение марша указывают сплошной тонкой линией с незначительной штриховкой;
  • на последнем этапе необходимо проставить все размеры, которые потребуются для того, чтобы изготовить элементы и монтировать сооружения.

Далее по плану стоит разметка разреза дома и указание на бумаге отметок, обозначающих потолок, пол и стены. Ещё не стоит забывать рассчитать габариты лестничной конструкции по высоте, а также количество ступенек.

Здесь же указывают высоту ограждений. Инструкция при проектировании разреза лестницы выглядит следующим образом:

  1. Сначала чертят лестничные площадки. Если конструкция железобетонная, их длина и ширина будут стандартными.
  2. Горизонтальную проекцию марша стоит делить на количество ступенек с учетом минус 1 единицы. Например, если сооружение имеет 12 ступенек, делить длину проекции придётся на 11.
  3. По направлению к прилегающей рядом стенки от краев площадки откладывают ширину 1 ступеньки, это позволит формировать в будущем забежную ступень. При этом верхнюю проступь считают частью ширины площадки.
  4. Через подступенки необходимо провести вертикальные линии. При этом очень важно не забывать вычертить перила. При нанесении горизонтальных отрезков обозначают проступи.

Если хозяин дома желает самостоятельно составить проект со всеми обозначениями лестницы на чертеже, лучше как можно тщательнее изучить видео на нашем сайте, не забывая советоваться со специалистами. В противном случае можно быть уверенным в том, что в процессе работы будет допущено множество серьёзных ошибок.

лестничный марш

vovakaz , 25 ноября 2015 в 09:33

#1

неплохо бы и КМД посмотреть

yarrus77 , 25 ноября 2015 в 10:44

#2

в чем сделан лист? в частности трехмерка.

stas_org , 25 ноября 2015 в 12:52

#3

Нарядно. А что сначит "Р" "ы" "ю" в спецификациях?

stas_org , 25 ноября 2015 в 12:53

#4

Цитата:

Сообщение #1 от vovakaz
неплохо бы и КМД посмотреть

Тык это оно иесть

Borisych , 25 ноября 2015 в 14:27

#5

))) "р" "ы" "ю" это связ с xslем, шрифты нужно подгружать, символы. КМД все не затейливо. Треха и прочее все в автокаде.

Elmir , 26 ноября 2015 в 06:46

#6

3D как сделал?

belikov , 26 ноября 2015 в 10:57

#7

Круто, чо. Спасибо, очень интересно.

Borisych , 26 ноября 2015 в 12:12

#8

[QUOTE=belikov#7]Круто, чо. Спасибо, очень интересно.[/Q
Спасибо )

Borisych , 26 ноября 2015 в 12:13

#9

Цитата:

Сообщение #6 от Elmir
3D как сделал?


Все в трехе рисовал потом солпрофил.

Чертеж лестницы

Вернуться на страницу «Чертежи строительных конструкций»

Чертежи лестниц различных типов.

Лестницы — это несущие конструкции, которые предназначаются для перемещения людей и грузов между этажами.

Здесь собраны следующие чертежи лестниц:

1. Деревянные лестницы.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

2. Металлическая лестница (винтовая).

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

3. Сборная железобетонная лестница. Тип 1.

Сборные железобетонные ступени по металлическим косоурам.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

4. Сборная железобетонная лестница. Тип 2.

Сборные железобетонные ступени по металлическим косоурам.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

5. Сборная железобетонная лестница. Тип 3.

Сборные железобетонные ступени по металлическим косоурам.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

6. Сборная железобетонная лестница. Тип 4.

Сборные железобетонные ступени по металлическим косоурам.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

7. Сборная железобетонная лестница. Тип 5.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

8. Монолитная железобетонная лестница

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

9. Эвакуационная лестница (Металлическая)

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

10. Пожарная лестница (металлическая) Тип 1

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

11. Пожарная лестница (металлическая) Тип 2

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

12. Стремянка тип 1.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

13. Стремянка тип 2.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ





Детальный чертеж лестницы в GetDrawings
