Брусья и турник своими руками


Турник-брусья своими руками


Приветствую, Самоделкины!
После прошлого проекта автор YouTube канала «TeraFox», занимаясь в мастерской наведением порядка и делая какие-то незначительные вещи для себя, думал о том, что можно сделать еще полезного. Занимаюсь основной работой времени на самоделки порой очень мало, а без них как-то уже совсем не интересно. И тут как раз друг просит ему помочь.

Итак, задача заключалась в следующем: сделать конструкцию с учетом высоты потолка, ширины хвата и немаловажно было также учесть его рост (190см). И основное, что еще автор определил, это то, что турник должен был быть компактным, так как в обычной трешке места много не бывает.


Все дела в сторону, почему бы не выполнить просьбу старого кореша. Обещал не быстро, сделаем наоборот.
Для данного проекта нам понадобится 6 метров квадратной трубы 30 на 30 мм, стенки 3 мм и 3 метра полдюймовой круглой.

Лучше взять с запасом на всякий случай. Далее автор принялся нарезать заготовки на необходимые части.

Для начала нужно было сварить раму и использовать ее уже, как основу, от которой и будем отталкиваться. Помимо углов, очень важно не допустить смещение по диагоналям, ведь перекосы никому не понравятся.



Седловину из квадратной под круглую мастер сделал при помощи болгарки и зачистного круга. Коронки подходящего диаметра у него не оказалось, впрочем, труба села отлично и можно продолжать дальше.

Пара магнитов, и все же погрешность присутствует, при сварке приходится придерживать угольником, только в таком случае получается прямой угол.


Затем дополнительно отрезаем еще пару укоров из квадратной трубы, торцы под 45 градусов, привариваем на свои места.

Как видим, уже что-то начинает вырисовываться, но это еще даже не половина всего. С листовым металлом у автора туго, он решил продублировать пластины, сварив их вместе. Вариант электрозаклепок отбросил сразу, так как в этом случае он ни к чему.

Обрезав лишнее и выставив в сопряжении с трубами, необходимо зафиксировать струбцинами и приварить к основанию в дополнение пару прямоугольных отрезков из восьмёрки, которые сыграют роль упора и усилителя в этой части.

С минимальным зазором полдюймовая труба помещается в квадратной, это не совпадение, ведь именно по этим параметрам она и была выбрана.

Ручки необходимо хорошенько приварить, ведь нагрузка в этой части будет далеко не маленькой.


Это еще не все, также нужна пара ручек в верхней части.


Детали под крепеж автор решил сделать из шестерки, этого вполне будет достаточно.

Теперь нужно было сделать перекладину. Самодельный трубогиб (один из прошлых проектов автора) в этом поможет.

С полдюймовой трубой он справляется без каких-либо усилий. Единственное, что сгиб нужно было сделать одинаковый с обеих сторон, что собственно не оказалось большой трудностью. Теперь и ручки для продольного хвата. Также вырезаем седловину для большей площади соприкосновения.

Верхний магнит автор использует для определения равномерность зазора. Также приварим ручки для узкого продольного хвата. В общем автор использовал те варианты, которые можно было воплотить в этом турнике.


Далее сверлим отверстия под саморезы. На всю площадь подлокотника трех будет вполне достаточно.

А для того, чтобы конструкция смотрелась аккуратней и шляпки не торчали, отверстия необходимо расзенковать большим диаметром сверла.
И тут неожиданно отключили свет, но осталось совсем немного. Давно заброшенную ручную дрель автор нашел под верстаком.

Затем 2 слоя грунта и 2 слоя краски, обязательно предварительно обезжириваем.

Турник в таких условиях расположить для покраски было достаточно непросто. Выход нашелся, автор подпер его трубой.

Теперь нужно было вырезать подлокотники и упор под поясницу. В качестве основы ОСБ «десятка».

Для обивки у мастера была только кожа, хорошая плотная кожа. Будем считать, что другу повезло вдвойне, кожаный салон для турника - это реально круто и сносу ему не будет.

Поролон «тройка» сперва показался чересчур толстоватый, но приложив и придавив его оказался вполне подходящим.

Теперь остается только прикрутить новоиспеченные элементы и можно ставить брусья на свои места.

Мягкие ручки автор покупал по месту, так же в описании под видео (ссылка «Источник») автор оставил ссылку на подобные ручки уже располовиненные.


Ручки достаточно легко надеваются на трубки, единственное, что заглушки не подошли по диаметру.


Собственно, вот и вся сборка. Турник-брусья получились неплохо. Но это еще не финал, ведь его еще нужно было установить и опробовать на месте, а после чего уже можно делать какие-то выводы.

Типичный двор одного из спальных районов города. Автор привез турник и ждет пока друг спустится, чтобы помочь, ведь турник получился довольно увесистый.


Четыре точки крепления, в качестве крепежа - анкера «десятка». Тут можно и вдвоем повиснуть с места не сдвинется. Буквально 10 минут и турник вполне вписался как родной на стенку к новому хозяину.

Без преувеличения – друг в шоке от такого турника, который мастер делал с учетом его роста и экономии пространства при сложенных брусьях. Видно, что ему предстоит конечно наверстать упущенное, не занимаясь ранее, но лучше поздно чем никогда.


Автор сам признается, что за зиму мало занимался, поэтому о технике подтягивания не судите строго, он, как и многие другие ждет пока наступит завтра, послезавтра, потеплеет, перестанет дуть ветер и так далее, так что обманывать себя легко.


Выделить 3 часа в неделю на тренировки несложно.
По материалам. Вышло около 6-ти м квадратной трубы, 2,5 м полдюймовой, 6 удлиненных ручек, 2 баллончика грунта и 2 баллончика краски, 4 анкера, 10 саморезов, 4 заглушки, 2 болта + гайки и шайбы, кожа и ОСБ были в наличии.

На этом все. Благодарю за внимание. До новых встреч!

Видеоролик автора:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Турник, брусья и пресс своими руками

Обновление 09,06,2014 Спустя год я сделал новую и улучшенную версию турника. Теперь у него съёмная спинка, что позволяет тренировать пресс, поднимая ноги полностью. Чертежи и фотки здесь.

Ободрённый предыдущим успехом решил сделать многофункциональный турник. Такой, чтобы можно было не только подтягиваться, но и на брусьях отжиматься, и пресс тренировать. В сети нашёл много примеров подобных тренажёров, но конкретного чертежа с размерами естественно никто не выкладывает.

Также меня не устраивало то, что на всех подобных тренажёрах ширина обычного хвата для подтягиваний равна ширине брусьев (~ 55 см), а у меня обычный хват не меньше 65 см. То есть нужно было сделать турник шире, чем брусья, и как-то их соединить. Скажу честно -- эта хитрость едва всё не испортила: на бумаге начертить правильную трапецию легко, а попробуй её сварить!

В общем, чертёж я сделал. Вот он.

Дальше проще. Съездил на склад, купил необходимый металл. Обошлось в 12 евро.

Чтобы не тратить время в цехе на точное разрезание деталей, нарезал металл дома. И только тут я внезапно осознал, как тяжело сварить трапецию, не имея никаких приспособлений. Пришлось придумать кое-что.

В цехе сварил. Было не просто. Опыта у меня нет. Конструкция тяжёлая (15 кг) -- ворочать было тяжело. В основном варил электродом, но кое-что заварил полуавтоматом. Из-за отсутствия опыта и необходимых приспособлений мой турник от тепла слегка повело.

Не откладывая в долгий ящик, смастерил подушки для локтей и спины. Купил дермантин и поролон (~ 5 евро), распилил доски под размер. Насверлил отверстия на турнике.

С помощью клея "Момент" всё это склеил. Получились отличные подушечки.

Также приклеил четыре резиновые подкладки, чтобы не царапались обои. Купил быстросохнущую белую краску (сохнет за 2 часа) и покрасил в два слоя.

Много нервов отняли крепежи. В строительных магазинах не нашёл подходящих. Купил обычные мощные (5мм толщиной) уголки, а в цехе загнул края. Пришёл домой, повесил, начал проверять... и полный облом. В положении брусья мой тренажёр вырывал дюбеля из стены. Пришлось наваривать усиления и насверливать по два дополнительных отверстия.

К счастью, всё закончилось благополучно: турник в полном порядке и готов к эксплуатации.

В положении брусья можно отжиматься и тренировать пресс.

В положении турник можно подтягиваться как угодно: широким хватом, узким, обратным, обычным, перпендикулярным и т.д.

Для тех, кому интересны размеры, привожу чертёж ещё раз с пояснениями. Картинка кликабельна -- сохраняйте на здоровье, делайте сами или заказывайте у сварщиков и тренируйтесь.


Красные линии на чертеже -- места сварных соединений. Теперь размеры:
№1 - 750 мм (труба 30 мм - 1 штука)
№2 - 150 мм (труба 30 мм - 6 штук)
№3 - 700 мм (профиль 30х30 мм - 1 штука) размер ориентировочный, нужно подгонять
№4 - 200 мм (труба 30 мм - 2 штуки) приваривать под углом 20 градусов.
№5 - 550 мм (профиль 30х30 мм - 2 штуки)
№6 - 400 мм (профиль 30х30 мм - 2 штуки) размер ориентировочный, нужно подгонять
№7 - 650 мм (профиль 30х30 мм - 2 штуки)
№8 - 550 мм (профиль 30х30 мм - 1 штука)
№9 - 140х120 мм (лист 5 мм - 1 штука) можно приварить сзади (на чертеже не видно)
№10 - 300х70 мм (лист 5 мм - 2 штуки)

По просьбе добавил схему крепежей. Я их делал сам. Шуруп длиной 70 мм. Шляпка гаечной формы.


Два в одном, турник и брусья своими руками

Два в одном, турник и брусья своими руками
Привет всем любителям самоделок, каждый человек, который уважает себя задумывается над тем, чтобы иметь физическую форму, а также поддерживать ее. Иногда бывает так, что не везде имеются турник и брусья поблизости, вот и приходиться выходить из ситуации придумывая свои приспособления для этого. В этой статье я расскажу, как автор сделал из легкодоступных материалов тренажер два в одном, который включает в себя турник и брусья и возможность установить его дома, что прибавляет этой идеи актуальности.

Для того, чтобы сделать такой тренажер, необходимы такие материалы, как:
* Труба диаметром 30мм.
* Профиль 30*30мм.
* Лист железа 5мм.
* Болгарка.
* Сварка.
* Дерматин.
* Поролон.
* Дощечка.
* Белая краска.

Вот и все детали, необходимые в сборке есть, поэтому приступим к изготовлению.

Шаг первый.
Первым, что необходимо сделать, это чертеж. Он даст точную картину самоделки и поможет в дальнейшей сборке, ведь наглядный пример куда лучше слов.

На чертеже размечены элементы по номерам для удобства и исключения перепутать детали.



Шаг второй.
Чертеж есть, теперь необходимо вооружиться болгаркой и распилить нужное количество заготовок труб и профилей различных по длине. При работе с болгаркой будьте осторожны и одевайте защитные очки и прочные перчатки.

Также понадобиться крепеж, который будет держать тренажер, чертеж крепления изображен на фото.


Размеры готовых составляющих указаны на фото.

Шаг третий.
Беспощадно распилив цельные трубы и профиля на нужные отрезки заданной длины переходим к инструменту под названием сварка. Перед тем, как начать сваривать детали, их нужно разместить, как на фото в определенном порядке.

При сварке соблюдайте меры безопасности, одев сварочную маску и перчатки.

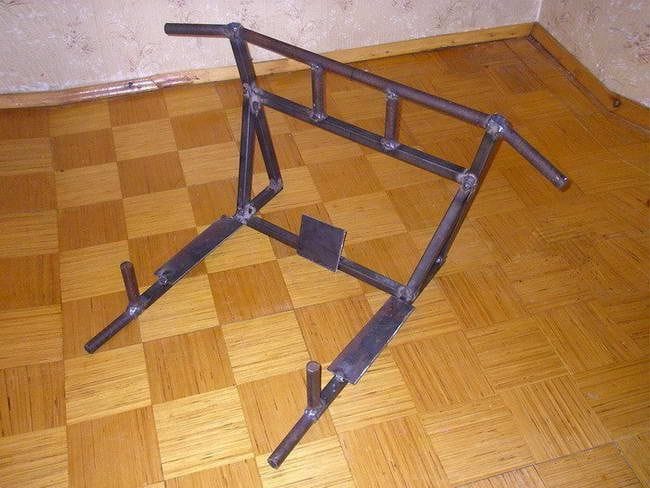

Готовый каркас выглядит так.


Шаг четвертый.
Использовать такой тренажер еще рано, нужно изготовить мягкие подушки, одна для спины и две для рук. На деревянных основаниях располагаем поролон и обтягиваем дерматином, это можно сделать при помощи мебельного степлера.

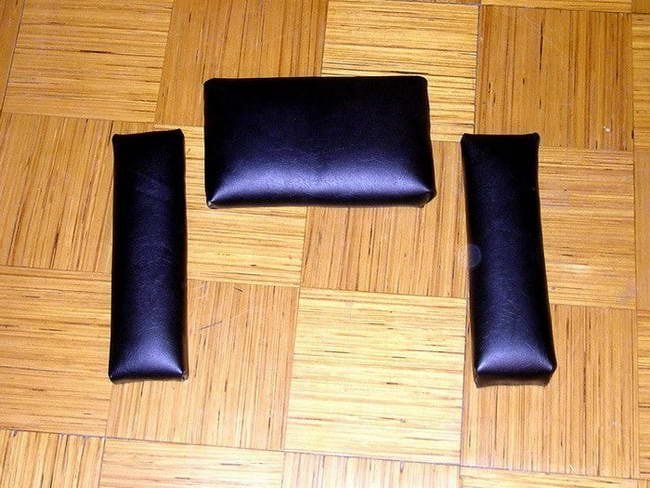

Так выглядят готовые мягкие подушки для тренажера.

Шаг пятый.
В завершении нужно обезопасить тренажер от коррозии, сделать это проще всего с помощью краски, цвет выбираем по вкусу и прикручиваем дощечки с мягкими подушками. После чего крепим самодельное крепление на стену и устанавливаем тренажер и проверяем).

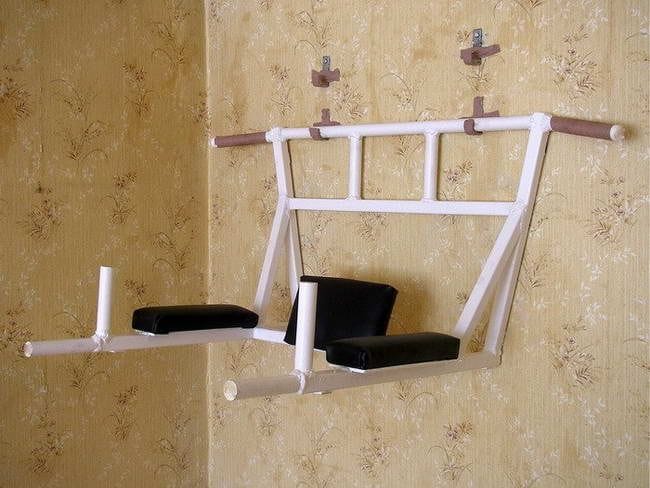

Так самоделка выглядит в режиме брусьев.


На этом самоделка готова, теперь и вы можете сделать себе домой тренажер два в одном, чередуя занятия на брусьях с подтягиваниями на турнике.

Всем спасибо за внимание.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

как и из чего сделать гимнастические брусья. Лучшие идеи по размещению брусьев дома и на улице

Физическую культуру оттеснили другие жизненные потребности, а чаще – лень, поэтому сложно увидеть мужчину, ближе к молодому возрасту, крутящего «солнце» на дворовом турнике. Собственно, и коммунальных турников почти нет в современных дворах. Поэтому нужны энтузиасты для их изготовления.

Содержимое обзора:

Предваряем тему

Этот простейший вид спортивного инвентаря можно с небольшими затратами восстановить и во дворе многоэтажки, а также соорудить турник на даче, на участке  сельского дома.

Не нужно проявлять особую изобретательность, а только владеть простейшими материалами и инструментами: пила по дереву, такие же заготовки для основания и перекладин. Да и наши чертежи брусьев своими руками не будут лишними.

Даже без большого напряжения такие брусья можно изготовить и установить за неделю. И их никто не унесет в пункты приёма металлического вторсырья.


О нагрузках и безопасности

Этот параметр важен, чтобы влезший на него не проломил перекладину и не заработал синяков. Обычное подтягивание на перекладине давит на неё как два с половиной человека – около двухсот кгс (мера веса (силы)). Этот показатель удваивается при упражнениях подтягивание с переворотом или выход рывком.

При вращении «солнцем» нагрузки поднимаются в шесть – семь раз. Нередки случаи, когда профессиональные перекладины из металла срывались.

Это надо учитывать, сооружая уличный турник, который должен выдержать медленные движения без маха минимум два с половиной центнера. Поэтому заранее, до того, как сделать брусья своими руками, продумайте все эти моменты.

Сертифицировать спортивные самоделки, в том числе брусья своими руками для собственных тренировок, не нужно и не запрещено законодательно.

Брусья собственноручно

Они выйдут дешевле в разы, чем магазинные образцы – те стоят минимум сотню долларов США. До того, как прокомментируем чертежи, коротко о том, на что будет похож дворовый турник. В рознице гимнастического оборудования продается небольшой сувенир «Турникмен». Это деревянная игрушка, на которой рукояткой можно вращать человечка — два столбика с перекладиной.

На нашем турнике никого насильно вращать не надо, каждый, в меру сил своих рук, сам будет крутиться или отжиматься. Чертежи брусьев своими руками простые: столбиков на нём не два, а четыре, они вкапываются в землю или бетонируются в два ряда — параллельно друг к другу.

Также параллельно закрепляются и перекладины. Их высота должна быть под рост среднего человека, чтобы он, поднявшись на обеих руках, ногами за землю не цеплялся (не менее 1,2 метра). А ширина между ними – 50-70 сантиметров. Просмотрите фото брусьев, сделанных своими руками, чтобы убедиться в простоте конструкции.



Материал для самоделки

Длина перекладин – 1, 2-1,4 метра. Последний параметр гарантирует наибольшую прочность деревянной перемычки. Но только в одном случае, когда для их изготовления будет использована древесина твердых пород –   лиственницы, березы, а еще лучше из белой акации. А не черенок от лопаты из липы, да еще и сучковатый.

Если в строительном супермаркете продается брус-кругляк для поручней лестниц в собственном доме, приобретите – он прочнее и долговечнее, хорошо обточенный и даже прогрунтованный. На вашем турнике такие перекладины останется только покрасить или обработать лаком, чтобы не впитывали влагу осадков.

Что касается размеров брусьев, то на стойки выберите брус высотой от полутора метров сечением минимум 20х10 сантиметров в количестве четырех штук. Если турник будет выполнен без бетонирования стоек, то нужно предусмотреть боковые опоры, чтобы он не расшатывался.

Порядок изготовления тренажера

Из подобранного бруса вырежьте четыре одинаковых стойки, вставьте их на одну длину по уровню в яму глубиной не менее пятидесяти сантиметров. На 10 см утрамбуйте песчаную подушку, чтобы конструкцию не выпирало при промерзании почвы.

Залейте цементным (М200 или 400) песчано-гравийным бетоном в пропорции 2:3:1. Если нет компонентов, затрамбуйте камнями стойки, а затем залейте яму глиняной болтушкой.

Предварительно в верхней части опор просверлите отверстия и вставьте перекладины, закрепив их гвоздями или металлическими шайбами с запорами.

Рядом можете создать тренажер и для детей, он будет поменьше размерами, но изготовлен также высококачественно. Дети из двора многоэтажки просто слазить с него не будут. Деревянные брусья своими руками будут постоянно их радовать.

Особенности турника из дерева:

  • материал прочный и экологичный;
  • легко и быстро монтируется, позволяет изменять ширину и высоту;
  • изготовление, сборка и установка доступна школьнику;
  • настроен на показатели фигуры;
  • экономичный;
  • исключены дорогостоящие сварочные работы.
  • ремонт несложный, возможна модернизация, износостойкость на уровне.

Предостережение напоследок

Подобный тренажер должен быть прочный, исключающий падения занимающегося на них и получения травмы. Поэтому весь материал должен быть прочным, не брать ничего из б/у материалов, тем более – ДВП или ДСП.

Как сказано выше, изделие испытывает большие напряжения и во время эксплуатации заведомо бракованная перекладина или стойка могут сломаться.


Готовый спортивный снаряд покрасьте или нанесите иное защитное покрытие от древесных вредителей, ультрафиолета, погодных осадков. Повторите такое изделие лично для себя на дачном участке.

Фото брусьев своими руками


Также рекомендуем просмотреть:

Турник на улице: спорт без лишних затрат

Для самостоятельных занятий спортом подходят турники, установленные на улице. На территории загородного участка или частного дома приспособление можно установить самостоятельно, подобрав оптимальный вид конструкции.

Виды и особенности турников

Спортивные конструкции, предназначенные для улицы, разнообразны и обеспечивают выполнение упражнений для поддержания физической формы. На территории загородного дома можно сделать своими руками удобный турник, который подойдёт взрослым и детям. При этом нет необходимости сооружать полноценную спортивную площадку, так как существуют универсальные виды конструкций. Особенность такого подхода заключается в отсутствии больших финансовых затрат на приобретение комплекса готовых спортивных сооружений.

Турник не занимает много места и удобен в эксплуатации

С брусьями

Спортивная конструкция с брусьями представляет собой две вертикальные стойки, на торцах которых расположена горизонтальная планка. Две таких конструкции устанавливаются параллельно друг другу и имеют высоту около 2 м. Параметры турника при самостоятельном изготовлении определяются в зависимости от роста пользователей.

Брусья могут быть отдельным турником или же скрепленным с другим

Брусья могут быть высотой чуть больше роста пользователя или же примерно до уровня груди. Определённый параметр зависит от упражнений, которые будут выполняться на конструкции. В любом случае концы верхних перекладин выдаются в стороны, то есть длина элементов больше, чем ширина между опорными стойками. Это обеспечивает удобство в процессе спортивных занятий.

Перекладины

Классическая перекладина — две опорные стойки, на концах которых вверху закреплена планка. Турник удобен для подтягиваний и прост в изготовлении. Высота изделия должна быть больше роста пользователя примерно на 0,7 м.

Несколько совмещенных перекладин функциональны для спортивных занятий

Обычная перекладина имеет устойчивые опоры, а верхняя планка более тонкая, чем стойки. Это необходимо для удобной эксплуатации сооружения. Перекладины часто совмещены с другими вариантами спортивных конструкций, но при этом их легко сделать своими руками.

Перекладина с кольцами или канатом

Обычную перекладину можно сделать более функциональной, если дополнить её гимнастическими кольцами или канатом. Такие элементы можно приобрести в спортивном магазине, а перекладину сделать своими руками. В результате этого стоимость турника будет минимальна, а его функциональность будет высокой.

Кольца или канал для перекладины могут быть съёмными

Съёмные кольца делают турник практичным, а длина колец подбирается в зависимости от роста пользователя. Верёвочная лестница, прикреплённая к перекладине, будет удобна для детей.

Шведская стенка

Перекладины и брусья часто сочетаются со шведской стенкой, представляющей собой лестницу. Самостоятельное изготовление конструкции отличается трудоёмкостью и сложностью. Готовый элемент можно приобрести в крупных спортивных магазинах.

Брусья часто дополняют шведскую стенку

На загородном участке шведская стенка может быть установлена около стены дома или же просто на выделенной площадке для занятий. Шведская стенка может быть изготовлена из дерева или металла, но в любом случае важно определить параметры сооружения, например, расстояние между перекладинами, ширину и высоту.

Польза турников

Спортивные комплексы разнообразны, но всегда приносят большую пользу для физического здоровья человека. Детские или взрослые турники позволяют выполнять различные упражнения, которые подбирают в зависимости от необходимого результата. При этом турник должен обладать оптимальными параметрами для комфортных занятий спортом.

Турник, установленный на улице, позволяет решить следующие задачи:

  • расслабление позвоночника обеспечивает простое висение на перекладине, высота которой больше роста пользователя. При этом мышцы спины расслаблены, а такие упражнения рекомендованы после длительной работы за компьютером;
  • корректировка осанки у детей или подростков возможна с помощью упражнений на перекладине, брусьях или шведской стенке. Взрослым турники позволяют сохранить физическую форму;
  • турник на даче или в частном доме нередко служит местом для просушки одеял, выбивания ковров. Поэтому спортивный тренажёр удобен и в бытовых целях;
  • наличие перекладин позволяет привить детям любовь к физическим упражнениям и здоровому образу жизни. Взрослые могут легко поднять себе настроение пятиминутной зарядкой.

Функции турника могут быть различными, но основное его назначение заключается в выполнении упражнений для поддержания формы и здоровья. Это необходимо взрослым и детям, а спортивная конструкция должна быть безопасной.

Подготовительные работы

Перед определением места для установки конструкций нужно выбрать подходящий тип турника. Две совмещённые перекладины являются оптимальным вариантом. При этом высота одного из них меньше, чем другого. Место для сооружения не должно быть расположено на открытом пространстве у входной двери в дом. Лучше всего разместить спортивные приспособления у боковой стены здания или в тени деревьев. При этом участок должен быть максимально ровным, что облегчит строительство.

Компактный турник удобен в эксплуатации

Простой турник может стать прекрасным тренажёром для взрослых и детей. Для этого нужно сделать перекладину, высота которой больше роста взрослого человека примерно на 0,6–0,7 м. К перекладине присоединена одна часть брусьев, а другая расположена параллельно ей на расстоянии около 50 см. Дополнительно можно предусмотреть шведскую стенку, но её монтаж очень трудоёмкий. Универсальны простые брусья, на которых могут заниматься и взрослые, и дети. Спаренный турник в виде двух перекладин подходит для выполнения разных упражнений.

Простые перекладины подходят для разных спортивных занятий

При определении размеров турника стоит учитывать следующие особенности:

  • ширина горизонтальной перекладины для детей составляет 1 м, а для взрослых — 1,3–1,5 м;
  • перекладина для детей должна иметь диаметр 25 мм, а для пользователей старше подросткового возраста — 35 мм;
  • диаметр опорных стоек больше, чем перекладин.

Чтобы работа проходила максимально быстро, нужно сделать чертёж сооружения. Это необходимо даже для простых турников, так как на схеме указывают размеры, угол крепления, расположение всех элементов.

Чертёж облегчает сооружение турника

В качестве основы можно взять готовый чертёж понравившейся конструкции и изменить параметры в зависимости от роста пользователей. При этом стоит учитывать удобство эксплуатации сооружения взрослыми и детьми, если приспособление будет универсальным.

Как выбрать материал

Для изготовления спортивного приспособления можно использовать древесину или металлические трубы. Первый вариант отличается низкой стоимостью, но деревянные элементы требуют тщательной обработки и окрашивания. При этом каждую деталь хорошо шлифуют, что позволит избежать заноз в процессе эксплуатации. Для перекладины или брусьев необходимы толстые опорные стойки сечением 100 мм. Верхнюю перекладину для рук делают из округлённого элемента, диаметр которого не менее 40 мм.

Деревянные конструкции более удобны для детей

Металлические конструкции выполняют из круглых или профильных труб, но перекладина для рук всегда должна быть круглой с диаметром 35 мм для взрослых. Для опор нужны профильные трубы сечением 50х50, а толщина стенки должна быть не менее 3 мм. Для турника оптимальны стальные трубы, которые покрывают антикоррозийным составом, а затем окрашивают.

Простой турник легко сделать многофункциональным с помощью подвесных колец или каната

Эффективны комбинированные варианты, в которых опоры выполнены из дерева, а перекладина металлическая. Конструкция отличается невысокой стоимостью, надёжностью и практичностью. Все детали окрашивают краской для металла или древесины, но состав должен быть предназначен для наружных работ.

Количество материала и инструменты

При сооружении турника из металла нужно определить размеры каждой детали, ведь от этого зависит расчёт материалов. Опорные трубы должны быть длиной около 2,7 м, так как они углубляются и бетонируются в грунт примерно на 60 см. Минимальная ширина перекладины составляет 1 м. Таким образом, для работы нужны две опорные трубы и одна перекладина, которые обладают необходимыми характеристиками.

Перечень инструментов и дополнительных материалов включает в себя:

  • болгарку и сварочный аппарат;
  • электрическую дрель, бур или лопату;
  • рулетку, строительный уровень;
  • кисти и составы для обработки металла;
  • ёмкость для замешивания песка и цемента.

Деревянные или металлические концы опор обязательно обрабатывают битумом. Это необходимо для предотвращения коррозии, сохранения долговечности конструкции. Поэтому для работы нужно подготовить битум, нагрев его в металлической ёмкости до 160 °C.

Пошаговое руководство по изготовлению турника

Перед началом работ нужно обработать концы опор примерно на 60 см битумом. Затем на месте установки турника делают углубления в 70 см с помощью садового бура. На дно насыпают и утрамбовывают песок слоем в 5–10 см. Эти действия позволяют подготовить основу для установки турника.

Далее комплекс работ предполагает следующие действия:

  1. С помощью сварочного аппарата нужно приварить горизонтальную перекладину к опорам. Перекладина может быть длиннее, чем ширина турника. При этом концы должны равномерно выступать с обеих сторон.

    Перекладина обязательно должна быть круглой

  2. Готовый каркас устанавливают в подготовленные углубления, заливают внутрь бетонный раствор. Предварительно на нижние концы столбов следует приварить короткие арматурные пруты, обеспечивающие более надёжную фиксацию. Строительным уровнем проверяют ровность монтажа каждой детали.

    Забетонированные опоры турника должны быть строго вертикальными

  3. После бетонирования около опор нужно подсыпать немного песка, а после затвердевания можно уложить слой мелкого гравия. Это позволяет избежать скопления влаги на площадке с турником. Далее конструкцию окрашивают краской для металла. Средство должно быть предназначено для наружных работ.

Видео: металлический турник своими руками

Особенности детского турника

Строительство детского турника требует тщательного определения размеров в зависимости от роста ребёнка. При этом конструкция должна быть более функциональной, чем простой турник для взрослых. Оптимальным вариантом является сочетание перекладины, шведской стенки, качелей. Небольшую подвесную боксёрскую грушу, канат или съёмные качели легко зафиксировать при необходимости на перекладине.

Детский турник может быть простым, а подвесные элементы делают его функциональным

При отсутствии большой площадки для детского спортивного комплекса можно сделать две перекладины разной высоты. На одну из них поочерёдно фиксируют качели, сетку, боксёрскую грушу или другие приспособления, а более низкая служит для подтягиваний. В любом случае детский турник должен быть качественным, надёжным и комфортным.

Отделка турника

Нанесение антисептика и окрашивание деревянных или металлических конструкций являются основными видами обработки. При эксплуатации и строительстве перекладины стоит учитывать следующие особенности:

  • перекладина не должна иметь шершавую поверхность. Деревянные или металлические элементы перед монтажом тщательно шлифуют, а окрашивание делает поверхность более комфортной;
  • при выполнении упражнений можно использовать разные накладки, лямки, обеспечивающие комфорт во время занятий;
  • площадку вокруг сооружения стоит засыпать песком или мелким гравием. Детский комплекс может располагаться на газоне, но не на асфальтированной поверхности во избежание травм;
  • слой краски турника следует периодически обновлять, чтобы предотвратить коррозию материала.

Для спортивного приспособления, расположенного на улице, требуется простой уход, но залогом прочности является правильный монтаж.

Видео: изготовление турника и брусьев своими руками

Сделать турник на улице можно самостоятельно, но для этого нужно подобрать качественные материалы. Именно это является залогом прочности и безопасности конструкции.

Оцените статью: Поделитесь с друзьями! Как изготовить своими руками скамейку из старых стульев, поддонов и других подручных средств: украшаем и отдыхаем Изготовление крыши бани своими руками: варианты крыш, расчёт материала, пошаговое руководство

 Просмотров: 11 608  Рубрика: Строительство и ремонт

Как сделать брусья своими руками

Сторонники воркаута (занятия на свежем воздухе с помощью брусьев и турника), как правило, расчётливы и обладают практическим складом ума. Поэтому очень неохотно тратят своё время на походы в спортзал, тем более что занятий с отягощениями (кроме веса своего тела) они стараются избегать.

Для поддержания формы спортсмены стремятся установить данное оборудование дома. Есть стеснительные любители физкультуры, которые не любят заниматься в общественных местах из-за повышенного интереса окружающих.

Даже профессиональные культуристы и бодибилдеры помимо тренажёров и штанг используют традиционные уличные снаряды для прорисовки отдельных пучков мышц.

Если турник спроектировать и установить относительно просто, то вопрос как сделать брусья дома своими руками значительно сложнее.

Содержимое обзора:

Изготовление

Итак, делаем домашние брусья своими руками. Под это определение подойдут как уличные брусья на приусадебном участке либо около частного дома (в этом случае не придётся «уродовать» интерьер и отнимать полезную площадь жилой комнаты размещением спортивного снаряда), так и компактный вариант в городскую квартиру.

Уличный вариант

Первый этап проектирование. Кто-то предпочитает воплотить собственный проект, а современное поколение, скорее всего, использует интернет – наберёт в поисковике запрос «видео, как сделать брусья своими руками» и наглядно увидит все нюансы.

Как сделать гимнастическую перекладину - турник

Гимнастический тренажер стоит денег и требует размещения, потому что он не выдержит погоды. Гимназии не всегда доступны для среднего мальчика, который любит упражнения и который хотел бы научиться трюкам на турниках и брусьях, лошади и кольцах, которым всех юных спортсменов обучают на обычных курсах гимнастики.
Любая небольшая группа мальчиков - даже двое - имея несколько простых инструментов, желание их использовать и небольшую сумму денег, необходимую для покупки необходимого дерева, болтов и веревки, может превратиться в первоклассный спортзал.Если деревья удобные, а топором можно размахивать, то денег почти ничего не будет.

Следующие планы относятся к материалам, приобретаемым на заводе в квадратной форме и нарезанном на нужную длину. Чтобы заменить брусья небольшими прямыми деревьями, необходимо внести небольшие изменения в планы.

Регулируемый горизонтальный стержень

Самым важным предметом в спортзале является турник. В большинстве гимназий их два: одна регулируемая перекладина для различных упражнений и высокая перекладина для гимнастических работ.

Гимназия под открытым небом сочетает в себе и то, и другое.

Требуемый материал:

  • 2 куска дерева, квадрат 4 дюйма и длина 9-1 / 2 фута;
  • 4 штуки, 2 на 4 дюйма на 2 фута в длину;
  • 4 штуки, 1 на 7 дюймов на 6-1 / 2 фута в длину;
  • 4 вставки, 3/4 на 3 дюйма на 3 фута 9 дюймов в длину и 1 штука, квадрат 2-1 / 2 дюйма на 5 футов 7 дюймов в длину. Последний кусок предназначен для батончика и должен быть из хорошо выдержанного, прямозернистого гикори.

Не имеет значения, какая древесина используется для других частей, но лучше всего использовать кедр для тяжелых частей, устанавливаемых в землю, так как это дерево сгниет годами.Очень хорошо подойдет обычная желтая сосна.

Четыре 7-дюймовых. Если возможно, доски должны быть из твердых пород дерева, таких как дуб, гикори, клен, каштан или ясень.

Другой необходимый материал состоит из:

  • 2 болта диаметром 1/2 дюйма и длиной 7 дюймов;
  • 16 винтов, длина 3 дюйма;
  • 4 тяжелые проушины с двумя отверстиями 1/2 дюйма черенки;
  • 50 футов толстой оцинкованной проволоки: 80 футов 1/4 дюйма манильский трос и 4 блока шкива.
  • Также требуются четыре планки, но в домашних условиях их можно сделать деревянными.

Проведите линию на четырех 7-дюймовых. доски вдоль каждой стороны от конца до конца, 1-1 / 4 дюйма. с одного края. Начиная с одного конца каждой доски нарисуйте карандашные точки на этой линии на расстоянии 5 дюймов друг от друга на расстоянии 3 фута 4 дюйма. Просверлите отверстия в досках на этих отметках с помощью 9/15 дюйма. немного.

Прикрепите две из этих досок к каждой стойке с помощью 3-дюйм. винты, как показано на виде сверху стойки рис. 1, образуют канал краев, в котором просверлены отверстия.

По две вставки закрепляют в каждом канале, как показано, чтобы пространство плотно прилегало к прямоугольному концу стержня.Концы досок с отверстиями должны быть на одном уровне с верхом столба. Это сделает каждую пару отверстий в 7-дюймовом. доски совпадают, поэтому 1/2 дюйма. через них можно продеть болт и квадратный конец планки.

Купить штангу для гимнастики на Amazon


Выберите ровное место, где будет размещено устройство, и выкопайте две ямы на расстоянии 6 футов, каждая глубиной 3 фута, и удалите всю рыхлую грязь. Не покрытые досками концы столбов вставляются в эти отверстия на кирпичах или небольших камнях.Каналы, образованные досками, должны быть расположены лицом друг к другу, внутренние поверхности стоек должны быть параллельны друг другу на расстоянии 5 футов 8 дюймов друг от друга. Ямки вокруг столбов засыпают землей и хорошо утрамбовывают.

Кусок гикори, который должен образовывать стержень, должен быть строган, очищен и отшлифован до тех пор, пока он не станет идеально гладким и круглым, за исключением 3 дюймов на каждом конце. Диаметр отверстия 9/16 дюйма. отверстие через каждый квадратный конец на расстоянии 1-1 / 4 дюйма от конца. Штангу можно закрепить на любой желаемой высоте, сдвинув 1/2 дюйма.болты через отверстия, просверленные как в штанге, так и в швелле.

Каждая стойка должна быть хорошо закреплена, чтобы она оставалась жесткой, когда человек качается на перекладине. Четыре анкера помещаются в землю по углам воображаемого прямоугольника 9 на 16 футов, в центре которого стоят стойки, как показано на рис. 2. Каждый анкер состоит из одного 2-футового. кусок дерева, вокруг центра которого скручены четыре нити тяжелой оцинкованной проволоки, затем закапывают на глубину 2 фута, выступающие концы проволоки выходят на поверхность под углом.

Тяжелые проушины для винтов превращены в стойки наверху и привязаны к каждой из длин веревок. Эти тросы или оттяжки проходят через блоки шкивов, которые прикреплены к выступающим концам анкерного троса, и возвращаются к стойкам, где они привязаны к шипам. Не затягивайте оттяжные тросы без установленной штанги, так как это приведет к деформации столбов в земле. Не изменяйте высоту штанги, не ослабив трос. Чтобы натянуть оттяжки, требуется лишь небольшое усилие, и после затяжки штанга будет жесткой.

План

Смажьте шину маслом, когда она закончена, и снимите ее на зиму. Летом рекомендуется время от времени смазывать древесину маслом и время от времени переворачивать стержень, чтобы предотвратить его искривление. Деревянные детали должны быть хорошо окрашены, чтобы защитить их от непогоды.

Отрывок из книги: МАЛЬЧИК-МЕХАНИК - ТОМ I - 700 ЧЕМ МОЖНО СДЕЛАТЬ С 800 ИЛЛЮСТРАЦИЯМИ 1913 Г. Х. УИНДСОР. ИЗДАТЕЛЬСТВО ПОПУЛЯРНОЙ МЕХАНИКИ ЧИКАГО. .

Панель навигации CSS


Демо: панели навигации


Панели навигации

Простая в использовании навигация важна для любого веб-сайта.

С помощью CSS вы можете превратить скучные меню HTML в красивые панели навигации.


Панель навигации = Список ссылок

Панель навигации требует стандартного HTML в качестве основы.

В наших примерах мы построим панель навигации из стандартного списка HTML.

Панель навигации - это в основном список ссылок, поэтому использование элементов

    и
  • идеально смысл:

    Пример

    Попробуйте сами »

    Теперь удалим маркеры, поля и отступы из списка:

    Объяснение примера:

    • список-стиль-тип: нет; - Удаляет пули.Панель навигации маркеры списка не нужны
    • Установить маржа: 0; Отступы и : 0; удалить настройки браузера по умолчанию

    Код в приведенном выше примере является стандартным кодом, который используется как в вертикальной, так и в горизонтальной панели навигации, о которой вы узнаете больше в следующих главах.




    .

    python - горизонтальный график с несколькими столбцами на ytick

    Переполнение стека
    1. Около
    2. Продукты
    3. Для команд
    1. Переполнение стека Общественные вопросы и ответы
    2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
    3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
    4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
    5. Реклама Обратитесь к разработчикам и технологам со всего мира
    6. О компании
    .

    android - Как сделать горизонтальную полосу с несколькими секциями внутри?

    Переполнение стека
    1. Около
    2. Продукты
    3. Для команд
    1. Переполнение стека Общественные вопросы и ответы
    2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
    3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
    4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
    .

    r - Цветные горизонтальные полосы в geom_bar

    ggplot Переполнение стека
    1. Около
    2. Продукты
    3. Для команд
    1. Переполнение стека Общественные вопросы и ответы
    2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
    3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
    4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
    5. Реклама Обратитесь к разработчикам и технологам со всего мира
    6. О компании
    .

    Панель навигации Bootstrap


    Панели навигации

    Панель навигации - это заголовок навигации, расположенный в верхней части страница:

    С Bootstrap панель навигации может расширяться или сворачиваться в зависимости от Размер экрана.

    Стандартная панель навигации создается с помощью

Сделать заказ

Пожалуйста, введите Ваше имя
Пожалуйста, введите Ваш номер телефона
Пожалуйста, введите Ваше сообщение
